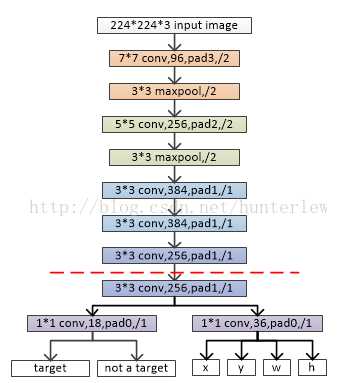

特征图51x39x256通过一个3x3的卷积核，s=1，padding=2，得到也是51x39x256的特征图，也就是HxW个256维向量，而锚点并不存在于这张图中，anchor是在原图上的，映射回原图就有HxW个Anchor（锚点），每个anchor为中心，构建9个proposal。

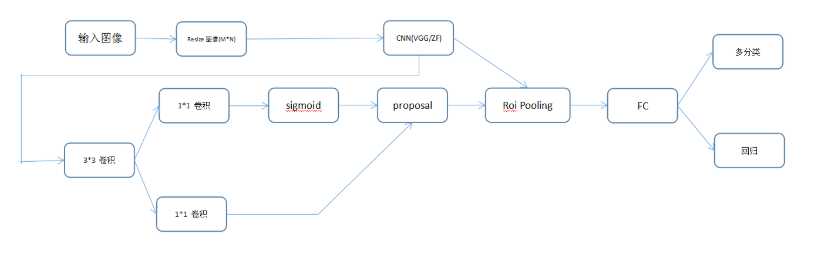

接下来分为两路：
（1）通过1x1的卷积核展平，预测每个anchor_box属于前景和背景的概率，也就是每个anchor有9个anchor_box，每个box都预测属于前景和后景的概率，得到18个feature_map。前景和后景的真值给定是根据当前像素（中心）是否在发ground truth box内。
（2）负责预测位置，每个anchor（锚点，像素点）预测9x4=36个参数
之后就得到的是很多个proposal了。
注意：RPN内部有两个Loss层，一个box的loss，通过减小ground-truth-box与预测的anchor-box之间的差异来进行参数学习，从而使RPN网络中的权重能够学习到预测box的能力。实现细节是每一个位置的anchor-box与ground-truth里面的box进行比较，选择IOU最大的一个作为该anchor-box的真值，若没有，则将之class设为背景（概率值0，否则1），这样背景的anchor-box的损失函数中每个box乘以其class的概率后就不会对bbox的损失函数造成影响。
另一个loss是分类loss，该处的loss是指代的前景背景并不是实际的框中物体类别，它的存在可以使得在最后生成roi时能快速过滤掉预测值是背景的box。也可实现bbox的预测函数不受影响，使得anchor-box能（专注于）正确的学习前景框的预测，正如前所述。
所以，综合来讲，整个RPN的作用就是替代了以前的selective-search方法，因为网络内的运算都是可GPU加速的，所以一下子提升了ROI生成的速度。可以将RPN理解为一个预测前景背景，并将前景框定的一个网络，并进行单独的训练，实际上论文里面就有一个分阶段训练的训练策略，实际上就是这个原因。
最后通过NMS，RPN产生的输出是一系列的ROI_data，通过与ROI的相对映射关系，将conv5_3的特征存入到ROI_data中，供后面的分类网使用。

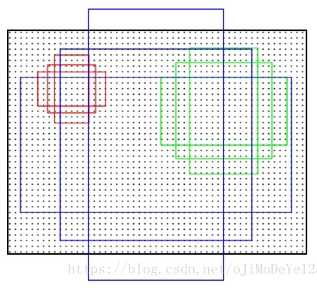

anchor有一下几种尺度和比例：
三种尺度（面积）：128x128,256x256，512x512
三种比例： 1:1,1:2,2:1
每个点有3x3个anchor。
anchor是在原图上的，而不是在特征图上。
在特征图上滑动窗口得到的区域，通过SPPnet机制映射到原图上得到anchors，由于特征图维度与原图的尺寸成比例关系，如果图片尺寸w*h，特征图的尺寸是w/r ×h/r（由pool5层得到的尺寸，计算后得到这个r）。r是下采样率（subsampling ratio）。如果在卷积图空间位置定义anchor，则最终的图片会是由r像素划分的anchor集。在VGG中，r=16。也就是在特征图中得到的anchor尺寸乘以这个r就是在原图中的尺寸了。
