CAD数据分块，偏移校准，加载到百度地图、高德地图、谷歌等地图上

前面分享过一篇如何将CAD海量数据显示在百度地图上（百度地图Canvas实现十万CAD数据秒级加载），但是很多开发者在CAD数据提取时遇到了问题，所以接下来的文章将介绍如何将CAD数据提取。

准备软件：

1. Global Mapper V20.0

2.AutoCAD（我用的是2019，其他版本也可以）

第一部分 CAD提取块

由于一张CAD图数据量巨大，在Global Mapper中加载整张CAD图移动和处理都会非常慢，所以我们先要提取一部分能够较快校准的块。

第一步，将CAD图打开，如图

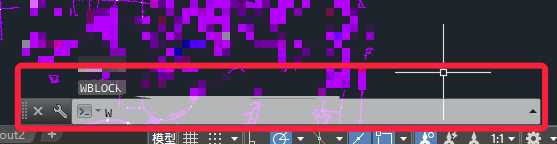

第二步，在命令栏输入：w 然后回车

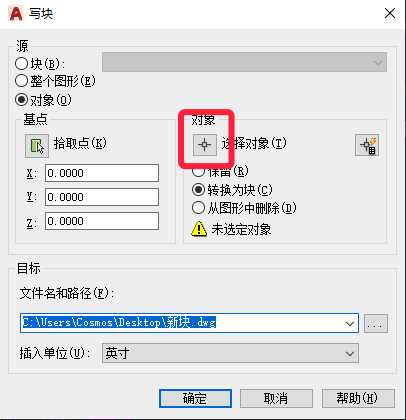

第三步，在弹出的窗口中点击选择转换为块，然后点击选择对象前面的按钮，在图上框选出一块比较容易在地图上定位的区域

第四步，选择完毕后按回车，并选择保存的文件名和路径，到此第一部分就完成了

 第二部分 Global Mapper地图加载

第一步 打开安装好的Global Mapper

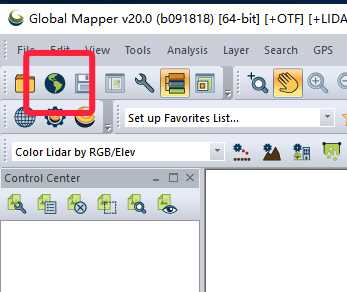

第二步，加载在线底图，点击左上角地球按钮

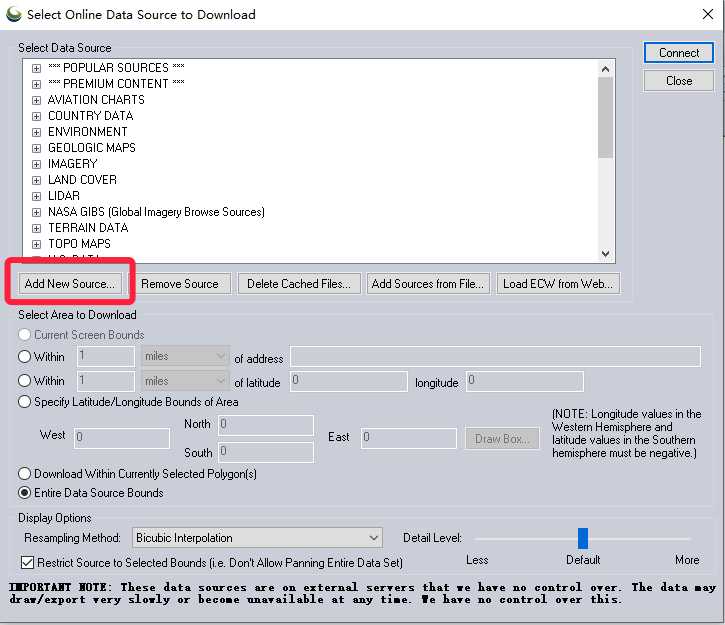

在弹出的窗口中点击 Add New Source

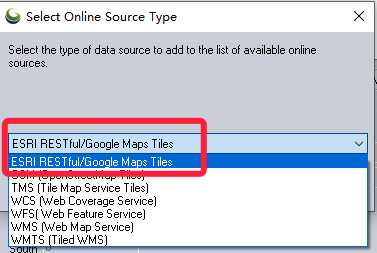

 选择第一项 ESRI RESTful/Google Maps Tiles ，然后确认

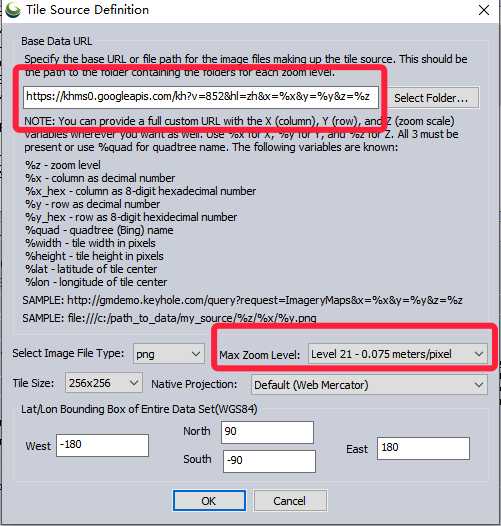

将地址填写为：https://khms0.googleapis.com/kh?v=852&hl=zh&x=%x&y=%y&z=%z

然后点击OK

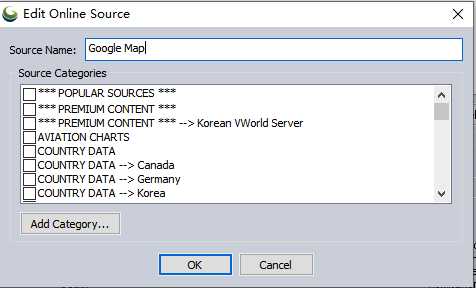

然后给这个地图源取个名称（随意），点击OK

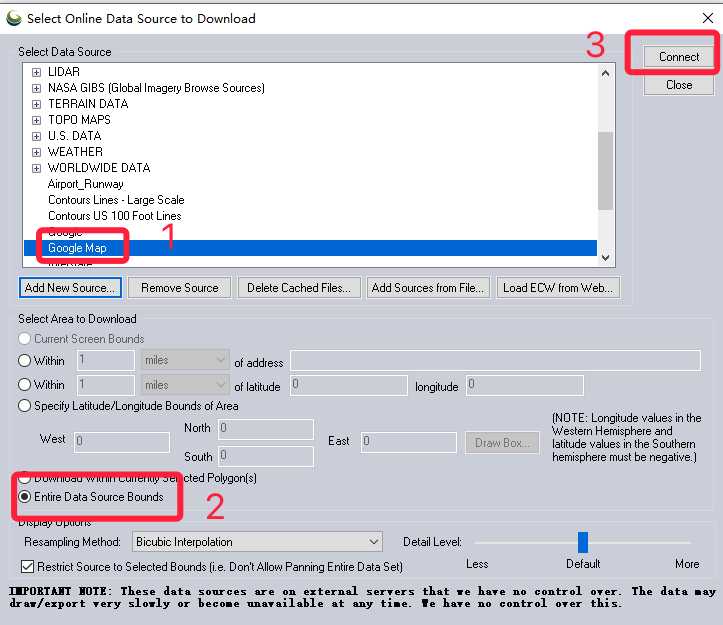

然后选择刚刚添加的数据源，选择Entire Data Source Bounds，最后点击Connect

！！！注意：这里需要用到国外网络！！！

因为国内的地图大多数有偏移，校准后的结果并非准确的WGS84坐标，所以我们需要用到Google无偏移地图

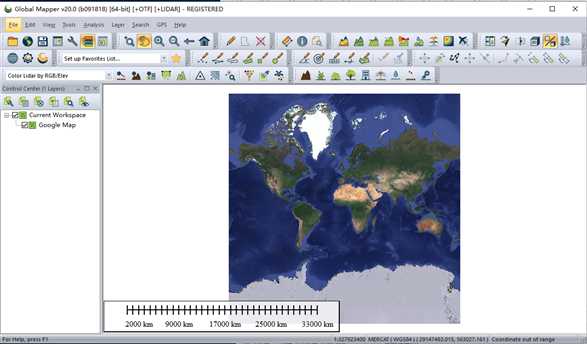

 加载成功后可以在软件中看到这个世界地图

 第三部分 Global Mapper加载CAD图

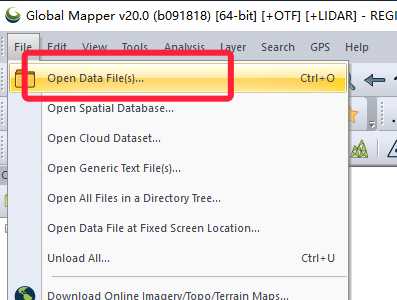

第一步，完成第二部分后，选择左上角File -> Open Data Files , 打开我们之前在第一部分保存的CAD块

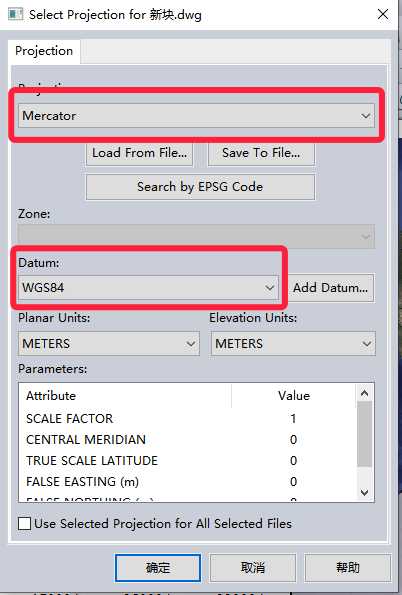

第二步，选择投影，选成和下图一样

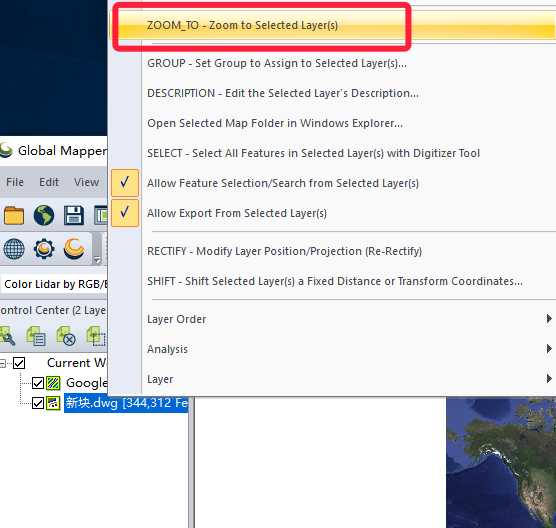

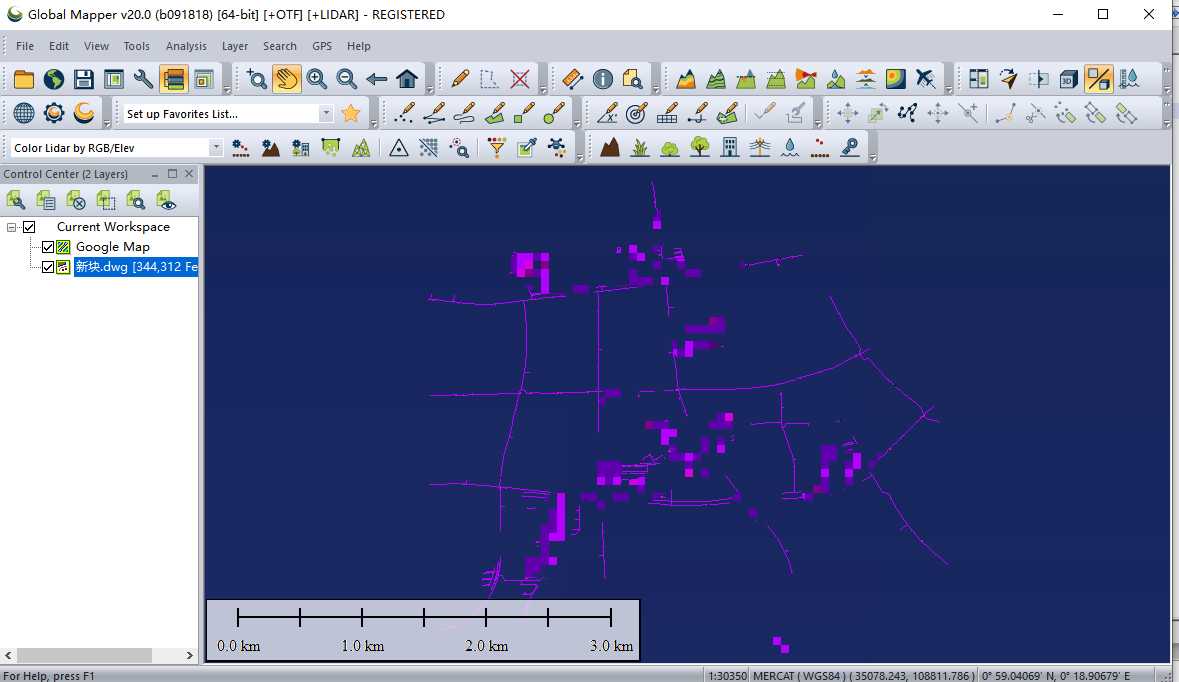

第三步，确定之后等待加载完成，可以看到左侧Workspace里面已经有我们添加的图，此时 右击 添加的CAD图层，然后选择 ZOOM_TO，我们将会看到我们选出的清晰的CAD块

由于CAD图签署了保密协议，所以本文中所有的图都进行了马赛克操作

 第四部分 校准CAD图，得到校准参数

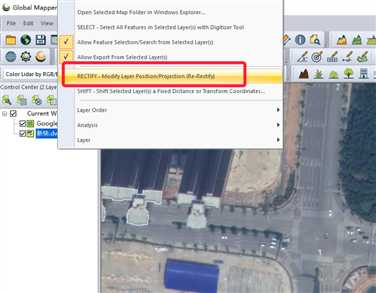

第一步，通过缩放地图，在地图上大概找到CAD图在地图上对应的位置，位置调整合适后右击添加的CAD图层，选择 RECTIFT

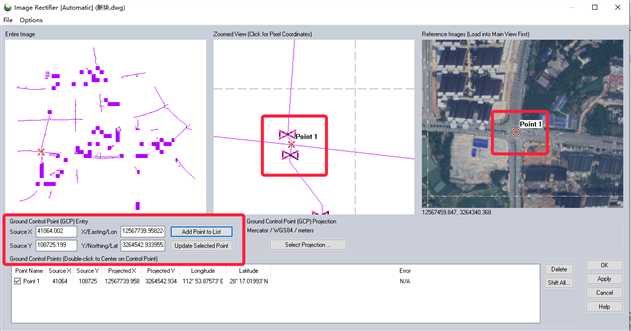

第二步，在CAD图中选择一个点

然后，在地图中找到对应的点，最好选择交叉线，比较好定位

 ！！！将左下角四个值记录下来（关键）！！！记录表格参考：

 因为基本所有CAD图都只需要平移操作，所以，只需要一个参考点即可，也可多个点求平均值，偏移值 = 实际值-CAD值

偏移值为正数时，在纵向方向上CAD图需要上移，反之下移，在横向方向上偏移值为正则右移，反之左移。

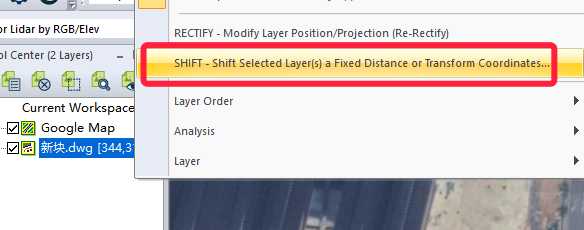

第三步，回到主窗口，右击添加的CAD图，点击SHIFT

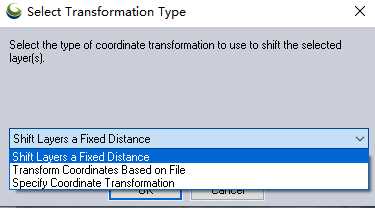

选择第一项

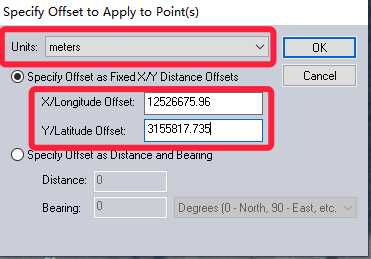

 将之前计算的偏移值粘贴进来，确定

将地图调节到合适个大小，然后进行微调，可以得到比较准确的偏移参数，如下图所示
