测试用例设计方法-因果图（鱼骨图）

因果图，又叫鱼骨图

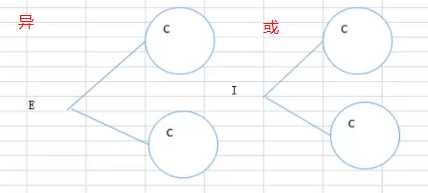

输入与输入之间的关系

• 异：所有输入条件中最多有一个为真，也可以一个也没有
• 或：所有输入条件中最少有一个为真，或者多个，或者所有
• 唯一：所有输入条件中，有且只有一个条件为真
• 要求：所有输入条件中，只要有一个产生，其他也跟着产生

输入与输出之间的关系

• 恒等

当输入条件发生时，结果一定发生

当输入条件不发生时，结果一定不会出现

• 非

当输入条件发生时，结果一定不会出现

当输入条件不发生时，结果一定出现

• 与

当多个输入条件时，必须所有输入条件都发生，结果才会出现

• 或

当多个输入条件时，只要有一个条件为真，结果就为真

 例子

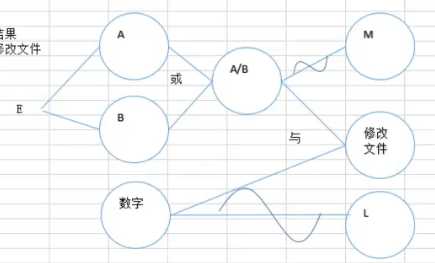

1）先根据需求画出因果图

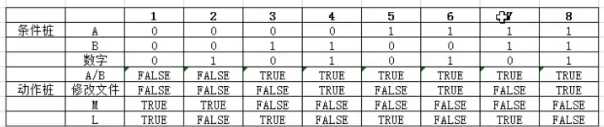

2）根据因果图画出判定表

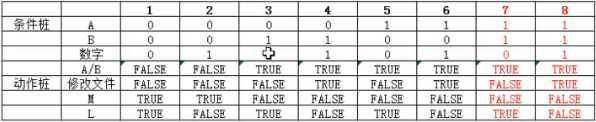

3）根据需求删减判定表（A和B不可能同时出现）

 4）根据最终的判定变书写测试用例

测试用例设计方法-因果图（鱼骨图）

原文：https://www.cnblogs.com/jingdenghuakai/p/11452346.html
