内嵌数字键盘输入数字变量值

例子说明: 使用拓普微TOPWAY Smart LCD (HMT050CC-C) CALL 键盘输入VP_N32值

第一步 建立工程

第二步 建立页面 ,导入背景图

第三步 关联页面与背景图

第四步导入字库

1，菜单栏Tools-->Options-->Font Setting.

2，点选50号右击选“Select”

3，选择“120x200NUM“字体.

4，点击“Select”选择

5，点击“OK”完成

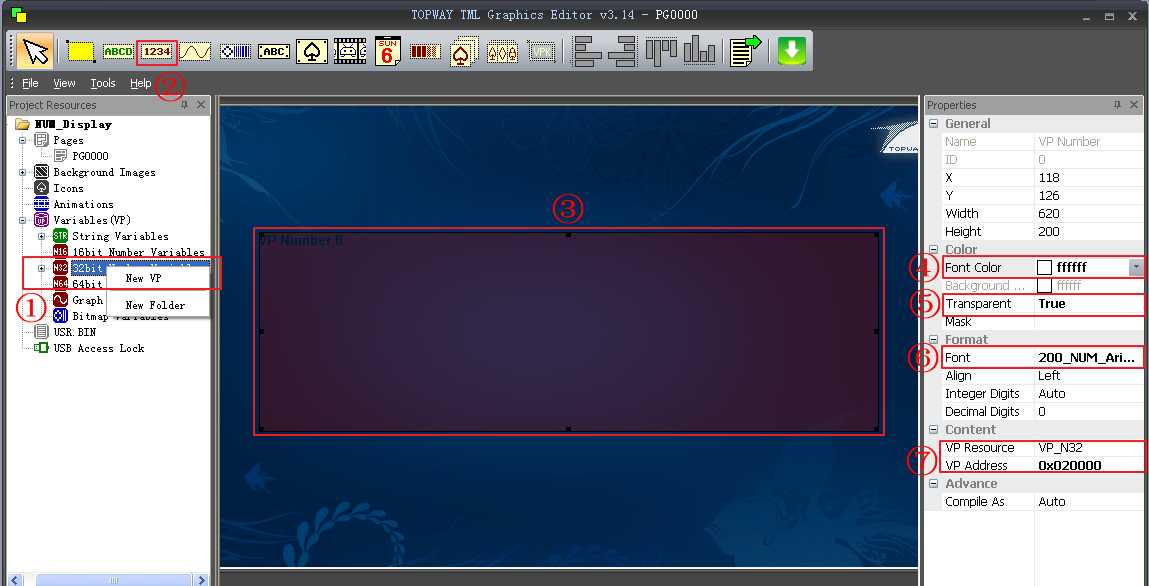

第五步 建立N32变量

于资源窗口中，右击32bit Number Variables 选择New VP

第六步 建立立数字元素与关联VP

1，菜单工具栏点击数字变量元素

2，在页面工作区拖出矩形区, 创建数字元素于页面

3，属性中Font Color 字体前景色：0xFFFFFF

4，属性中Transparent选择“True”

?5，属性中Font选择50号字库(*1)

6，属性中VP Address 选择刚刚建立的VP 0x020000

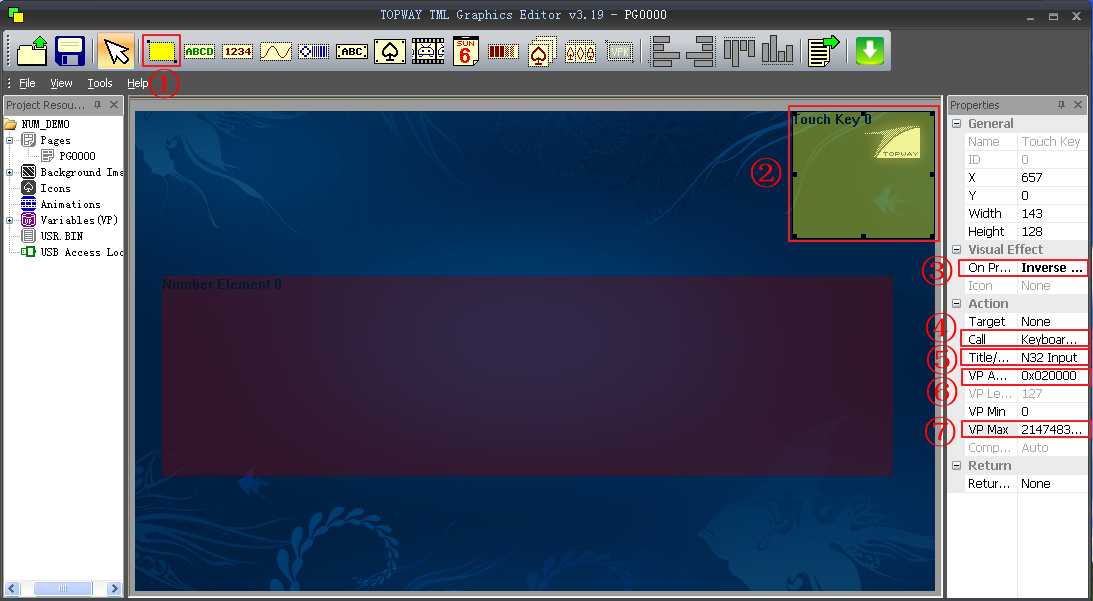

第七步 建立触摸键与关联CALL键盘

1，菜单工具栏点击触摸键

2，在页面工作区拖出矩形区, 创建触摸键元素于页面

3，属性中On Press Down 选择：Inverse Color

4，属性中CALL 选择：“KeyBoar Number”

5，属性中Title/Vaule 输入：“N32 Input”

6，属性中VP Address 选择：0x020000

7，属性中VP Max 输入：2147483647

第八步 编译与下载

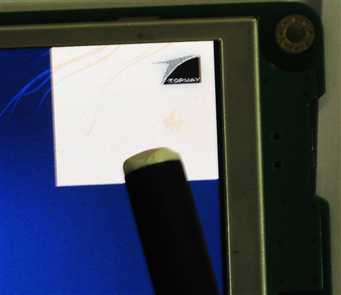

第九步 上电显示

1，断开USB与模块连接

2，向模块提供5V电源

3，上电显示、

4，按下屏幕触摸键位置，弹出键盘，输入VP值，点击“OK”

?完成。
