Linux Centos7 综合实验（DNS+DHCP+WEB)

1.实验需要的设备：两台客户机，一个二层交换机，一个三层交换机，一个Centos7作为dhcp和dns服务器，一个路由器，一个web服务器（sever2016)

2.实验目的

1.sw2为二层交换机，分别有vlan10，vlan20，vlan100 三个vlan，f1/1-3是接入链路，
f1/0为中继链路。
2.sw1为三层交换机，分别为三个vlan提供网关，vlan10:192.168.10.1/24、vlan20:192.168.20.1/24、vlan100:192.168.100.1/24,外网接口为f1/1：12.0.0.1/24
3.局域网内部Linux服务器搭建dhcp服务功能为vlan10，vlan20及vlan100提供地址，地址范围
Vlan10:192.168.10.100~192.168.10.200 子网掩码：255.255.255.0 网关192.168.10.1/24
Vlan20:192.168.20.100~192.168.20.200 子网掩码：255.255.255.0 网关192.168.20.1/24
Vlan100:192.168.100.100~192.168.100.200 子网掩码：255.255.255.0 网关192.168.100.1/24
dns服务器地址为：192.168.100.100/24
其中PC1主机固定获得192.168.10.18/24地址
4.局域网内部Linux服务器搭建DNS服务功能解析www.kgc.com和www.yun.com
解析地址为14.0.0.14/24 外网WEB服务器，同时提供泛域名解析功能，解析地址为8.8.8.8
5.在外网有一台server2016搭建的WEB服务器，建立了虚拟机主机提供两个网站，分别是www.kgc.com和www.yun.com，自定义首页内容区分显示
6.全网互通

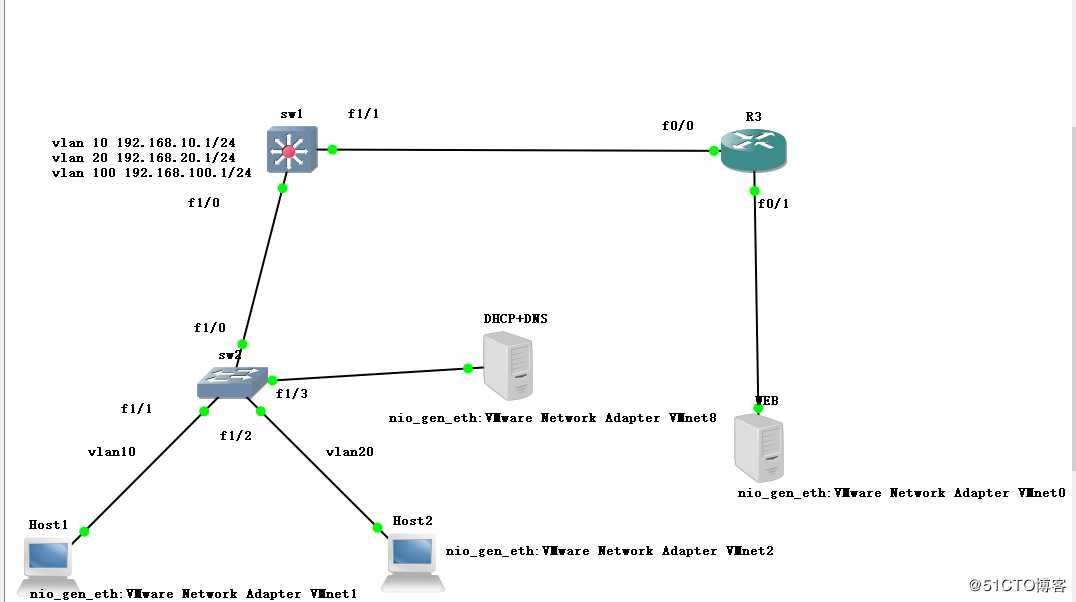

3.实验图

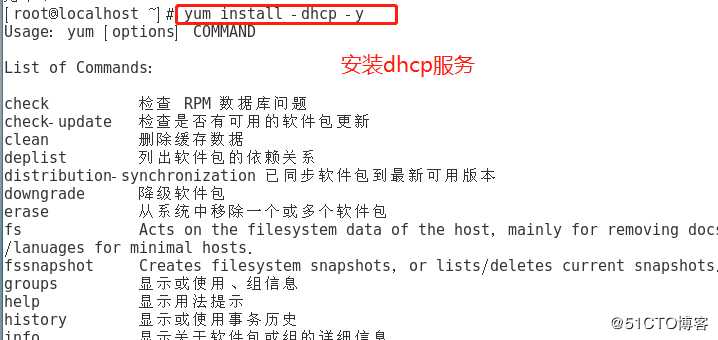

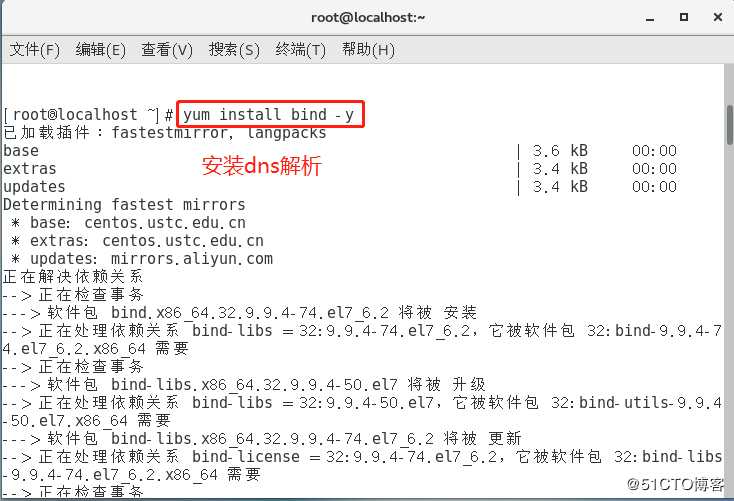

1.Centos7先安装两个包

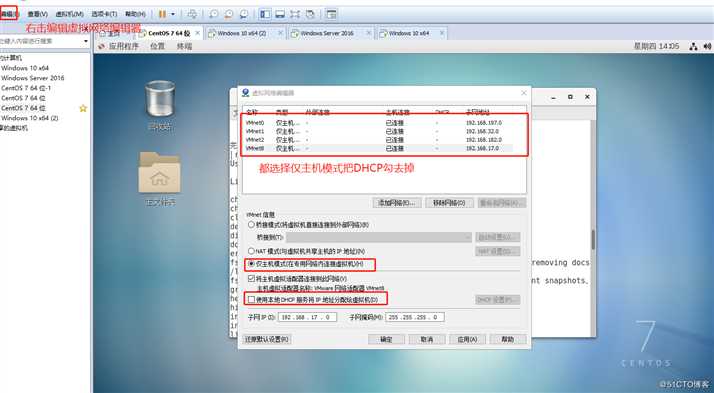

2.设置成仅主机模式

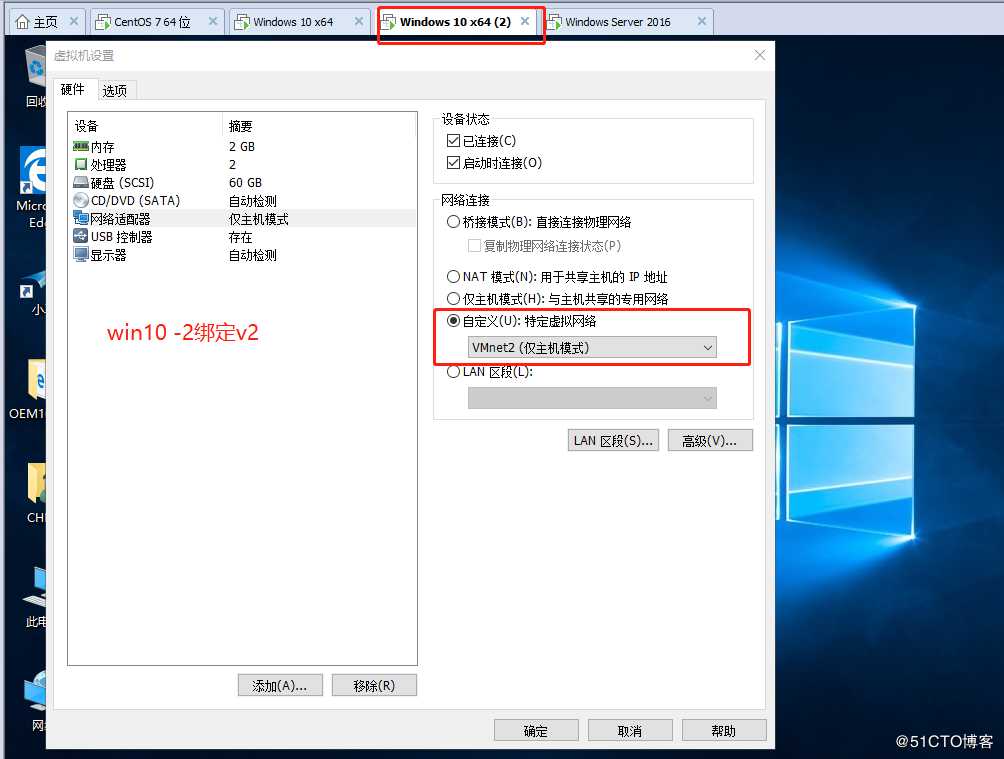

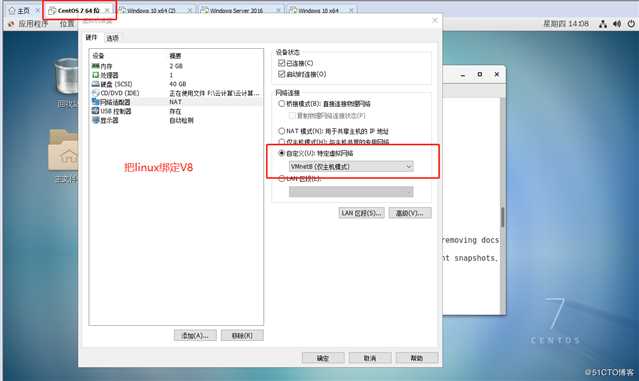

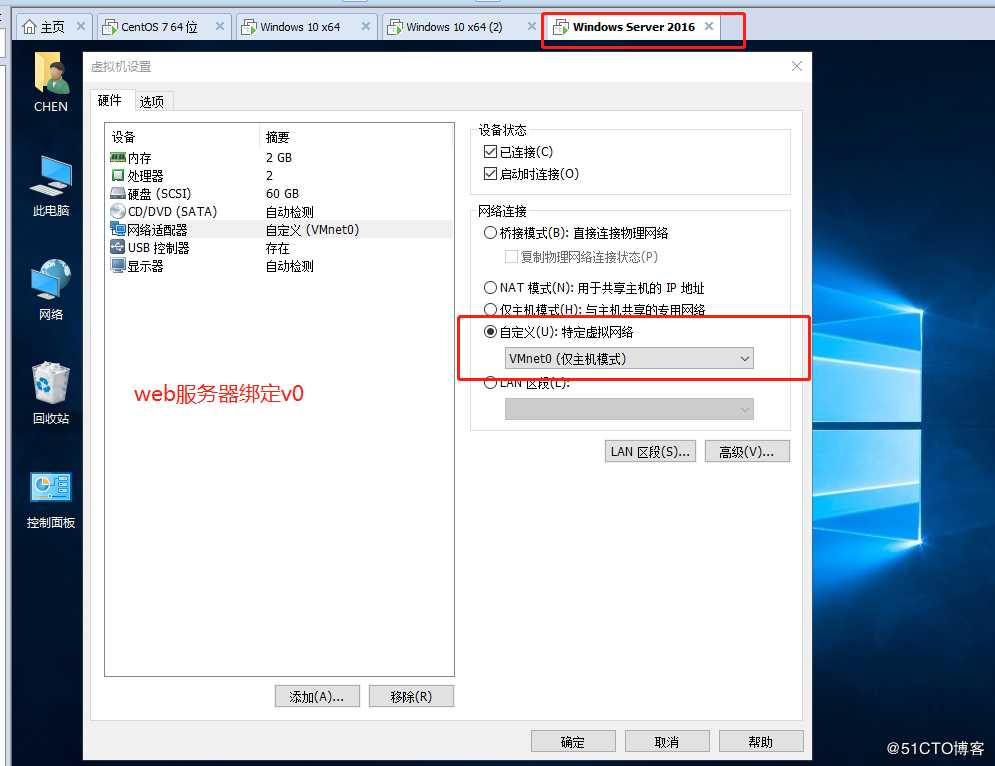

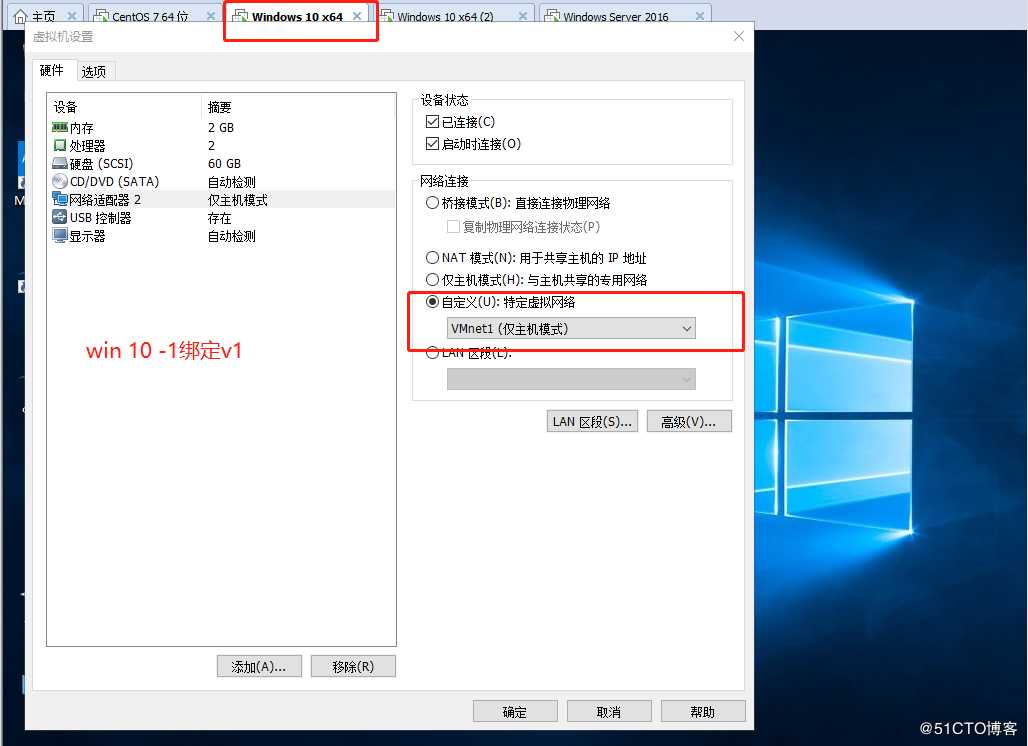

3.给我们的设备绑定网卡

4.配置GNS3中的二层交换机sw2## 一.Linux Centos7 综合实验

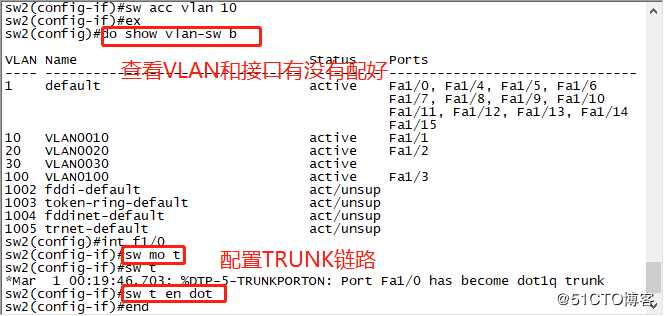

4.1配置trunk链路

5.配置GNS3中的三层交换机sw1

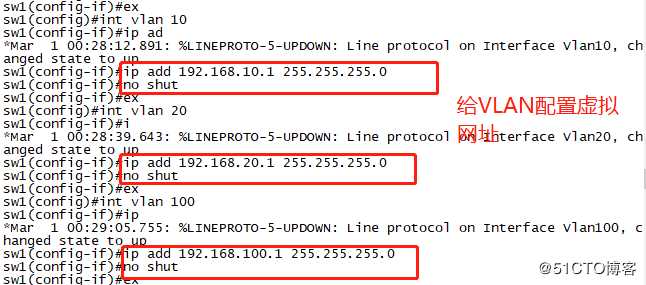

5.1给vlan配置虚拟网址

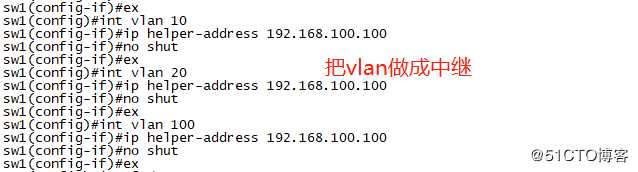

5.2把vlan做成中继

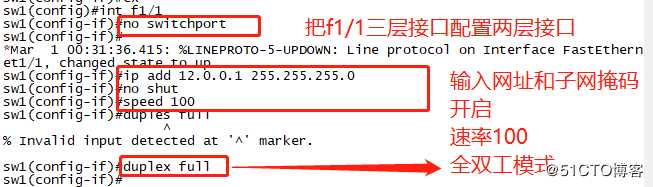

5.3把三层接口换成两层接口，输入速率和全双工模式

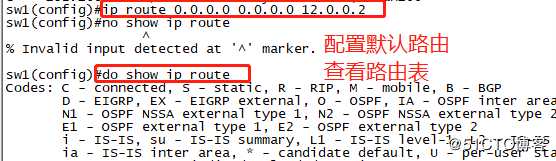

5.4配置默认路由，查看路由表

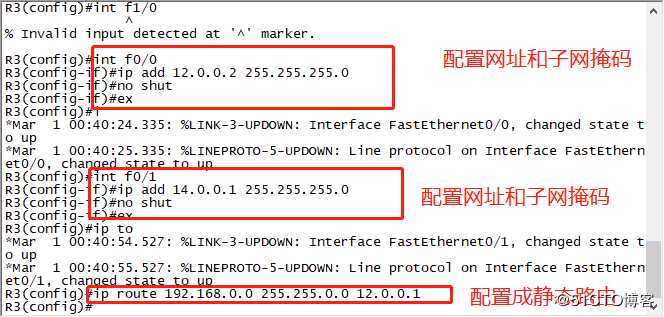

5.5配置静态路由

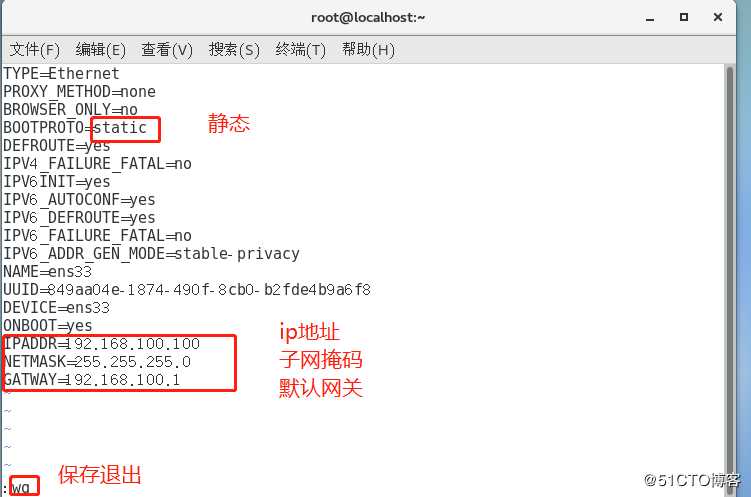

6.配置固定IP地址

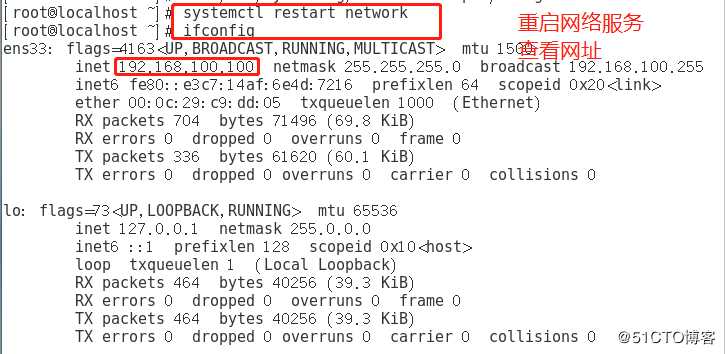

7.重启网络服务，查看网址

8.复制模板到主配置文件

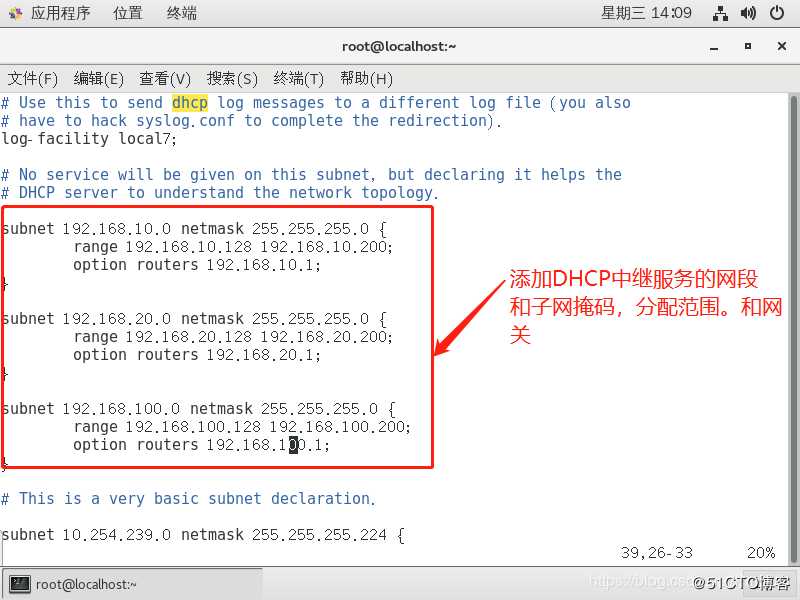

9.在主配置文件配置服务器解析地址，和我们网络服务的内容

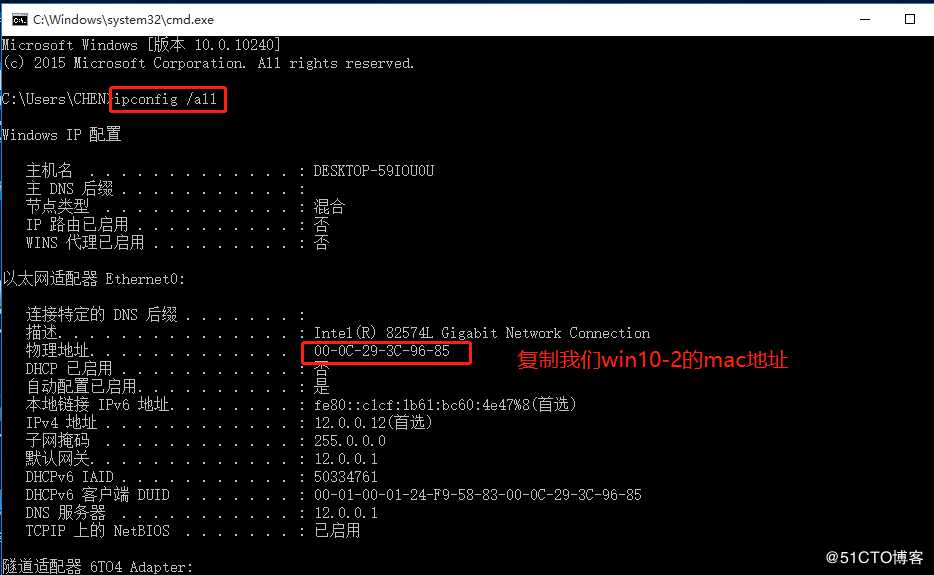

10.把我们win10-1的mac地址复制下来

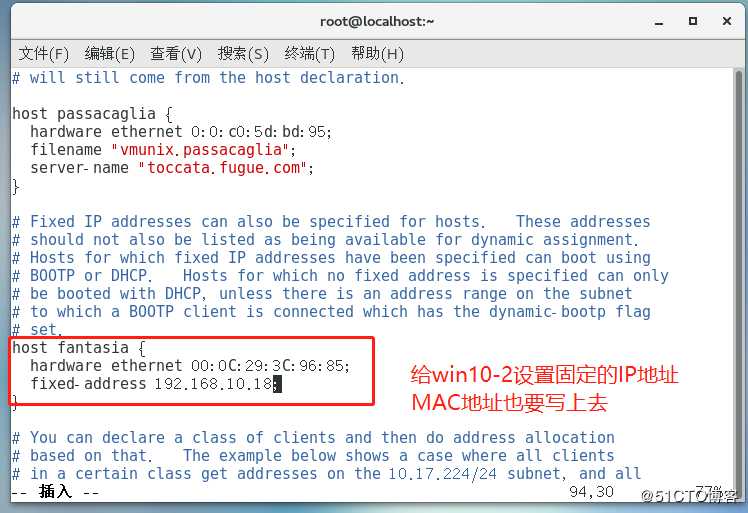

1 填写到主配置文件当中

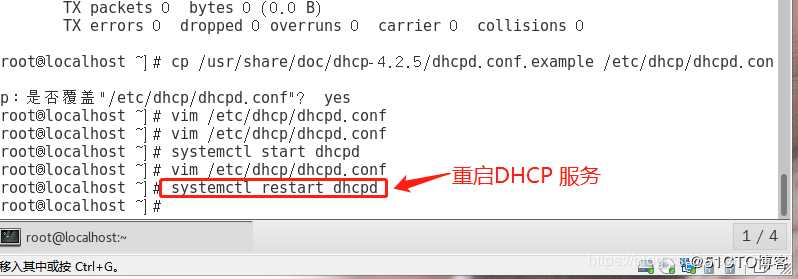

12.重启dhcp服务

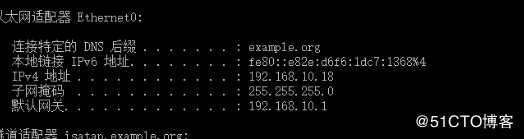

13.去客户机去试一试能不能获取地址

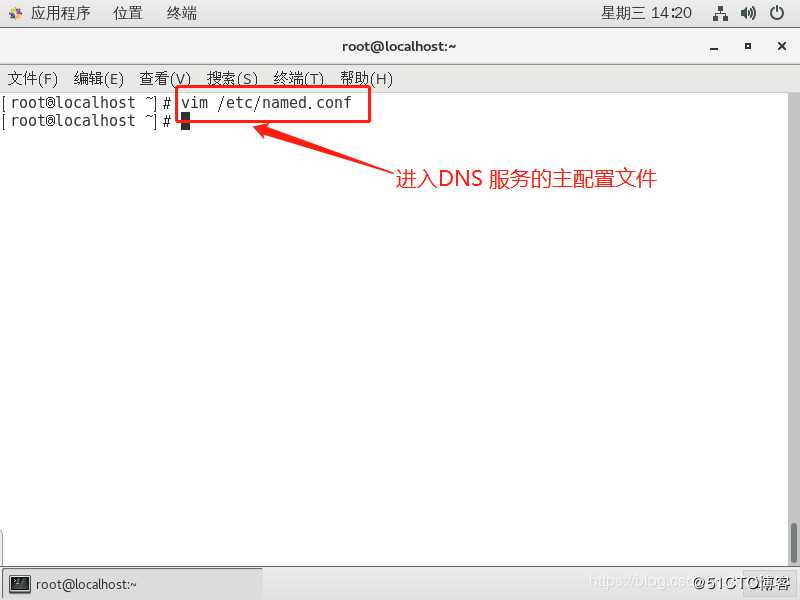

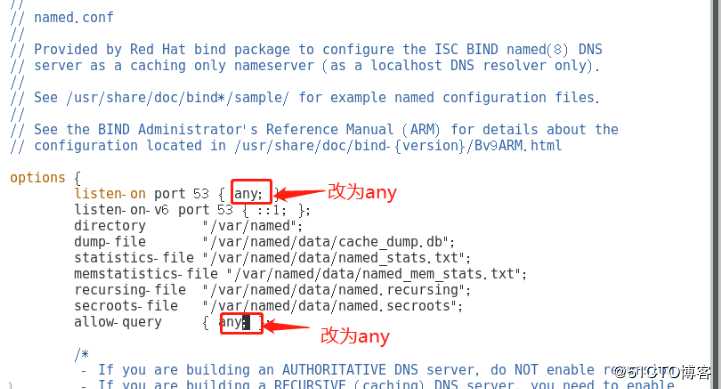

14.我们开始配置dns解析服务器

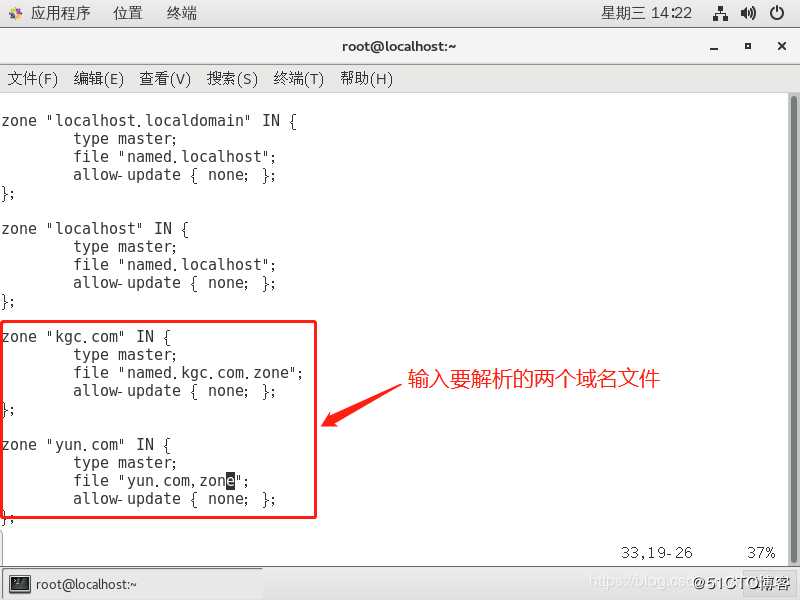

15.配置区域配置文件

vim /etc/named.rfc1912.zones

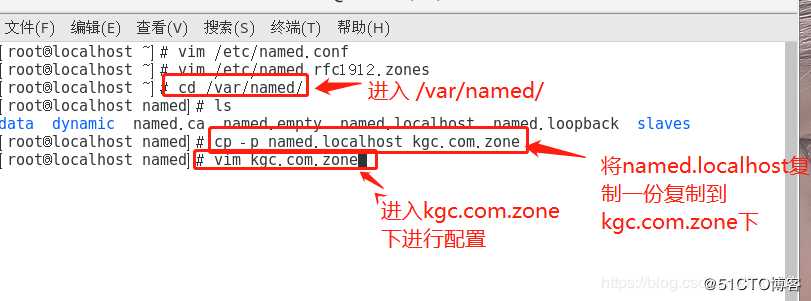

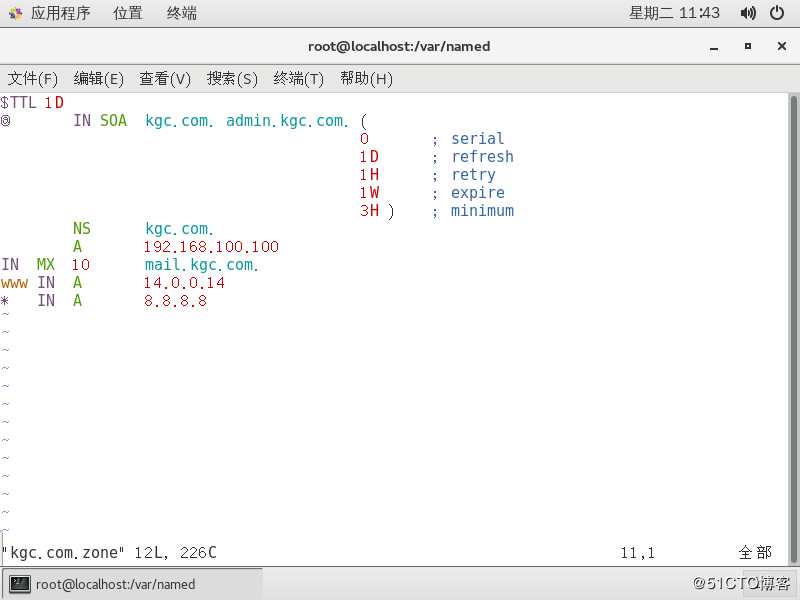

16.配置数据区域配置文件

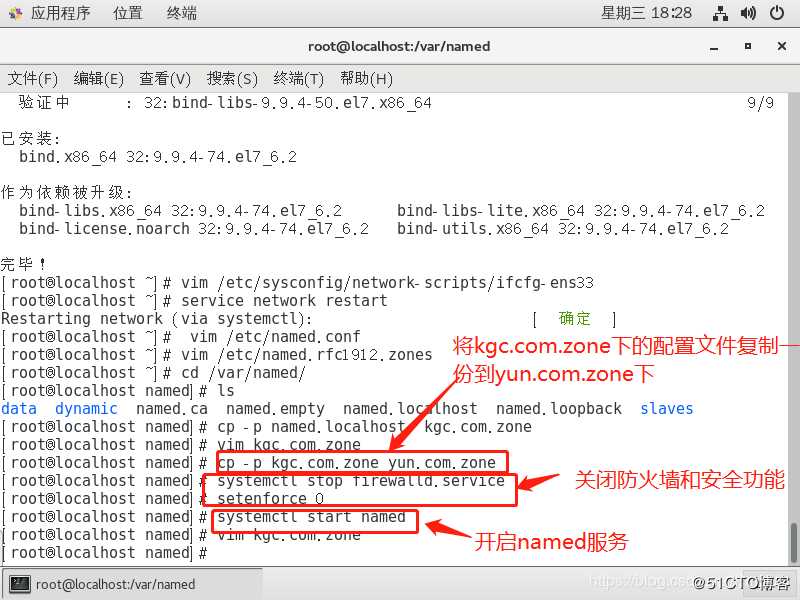

17.关闭防火墙，增强功能，开启服务

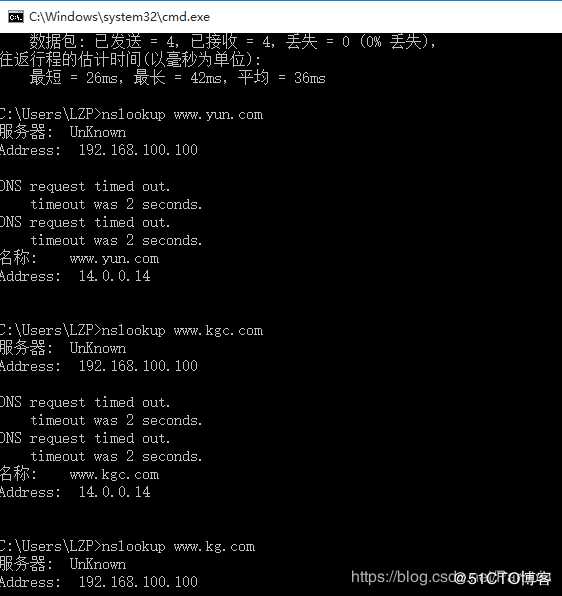

18.我们来解析地址试一试能不能成功

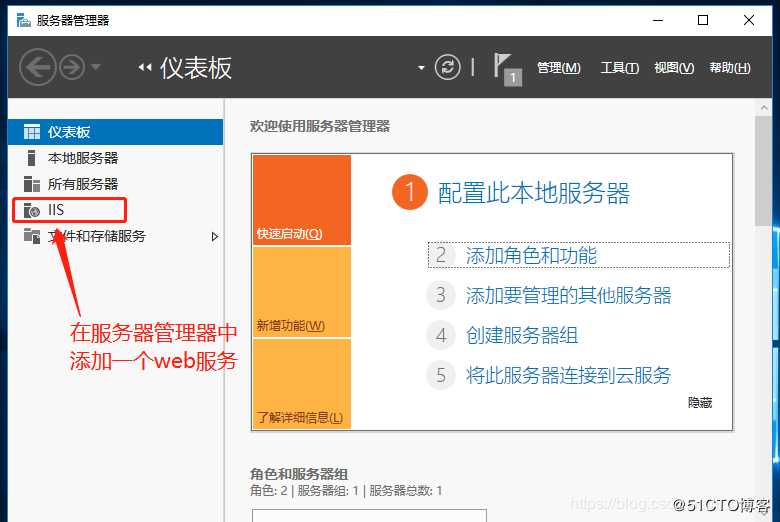

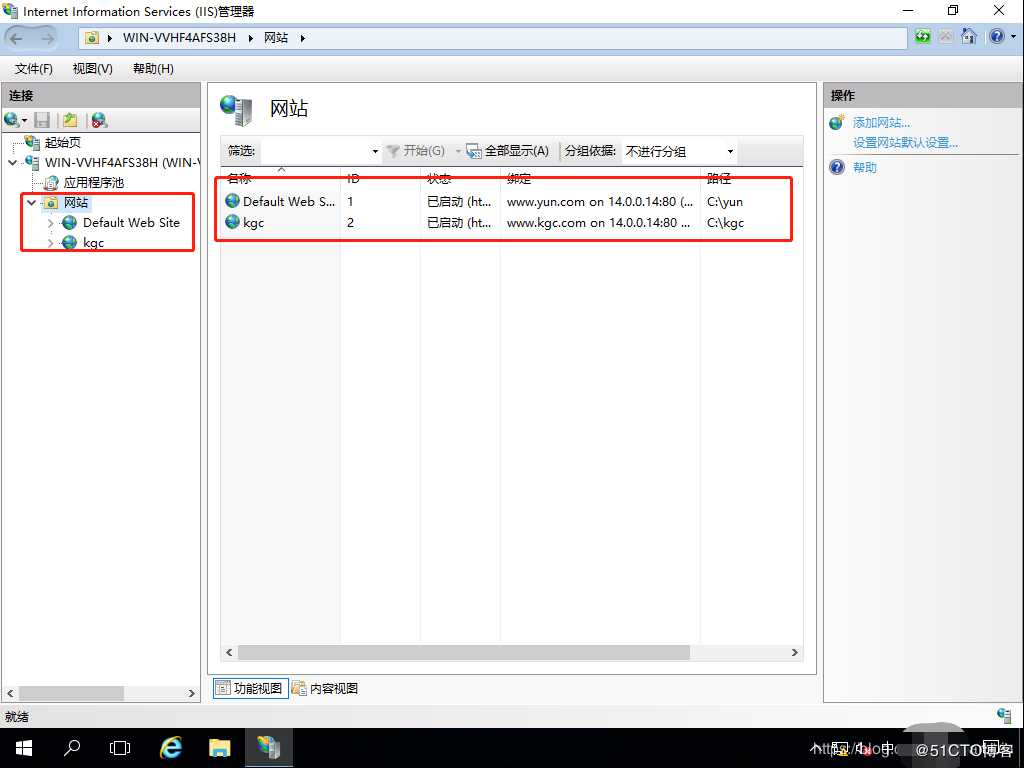

19.我们来构建WEB网站

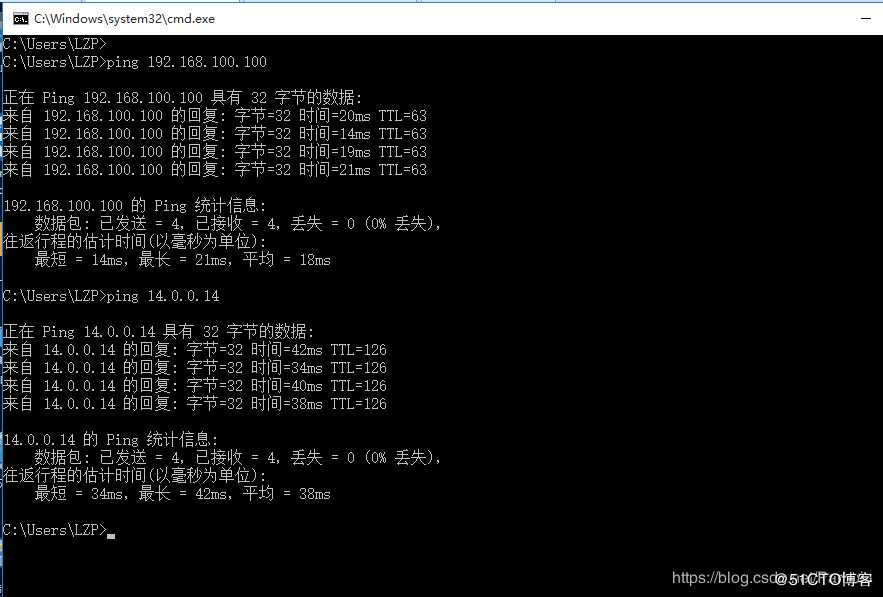

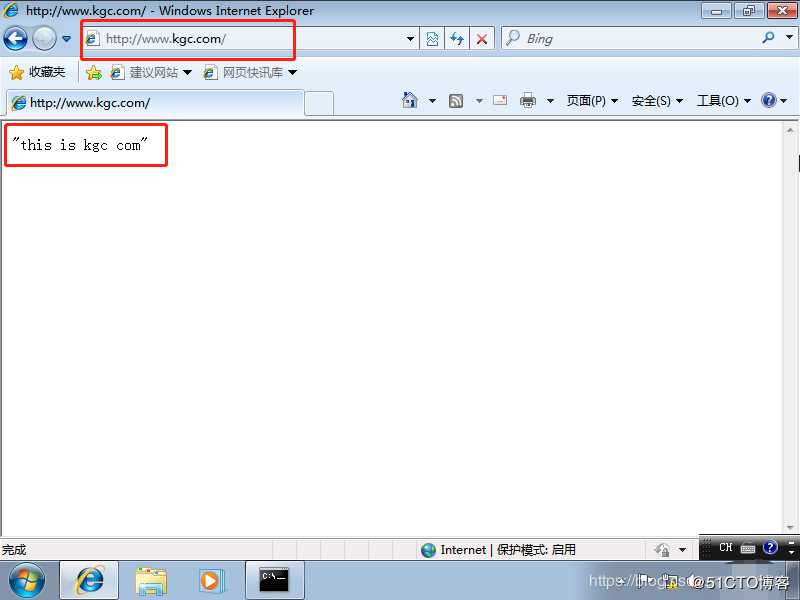

20.我们来试一试能不能全网互通

Linux Centos7 综合实验（DNS+DHCP+WEB)
