Openstack云平台架构
一个良好的架构设计和运维保障措施，能为OpenStack云平台的稳定健康运行，产生不可估量的积极影响。如果化繁为简，简单的来说，要部署一套生产环境级别的OpenStack云平台，

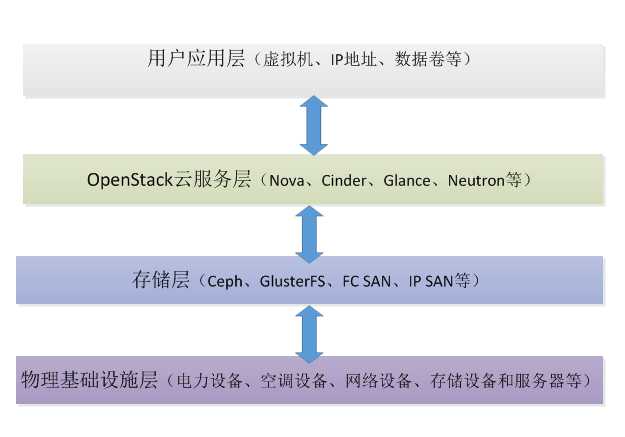

至少会涉及到四个层次的内容，即物理基础设施层、存储层、OpenStack云服务层和用户应用层。如下图所示：
一.物理基础设施层

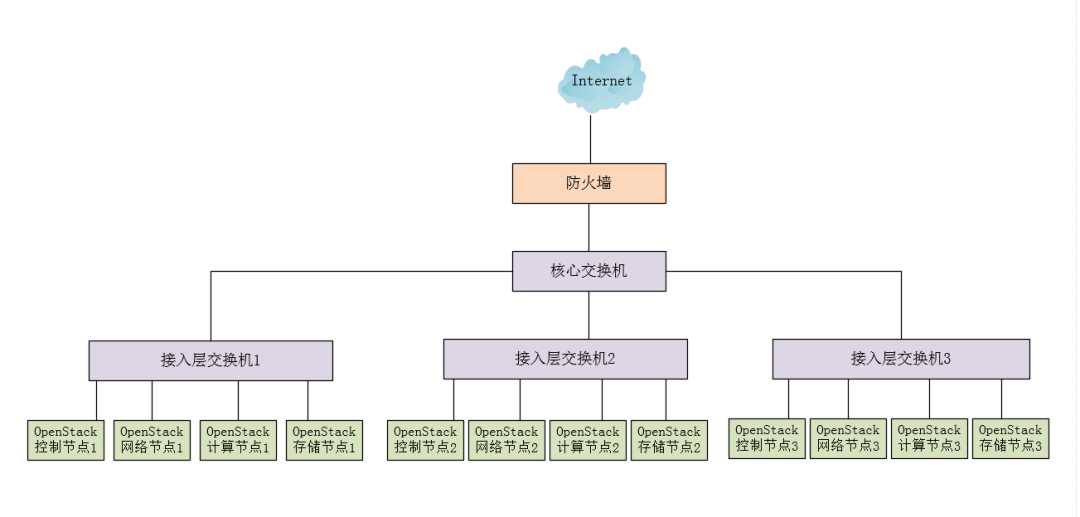

首先，从最底层开始说起，即“物理基础设施层”。一个基本的物理基础设施IT环境，包括了电力设备、空调和防火设备、网络设备（如交换机、路由器、防火墙、负载均衡设备等）、存储设备和服务器等。由于专业知识的限制，这里，只涉及交换机和服务器方面。一个基本的物理IT环境，如下图所示：
1.交换机设备
一般地，在OpenStack生产环境上，交换机端口应该做聚合（channel）。也就是将2个或多个物理端口组合在一起成为一条逻辑的链路从而增加交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。
