作者：许东明
邮件：leafsunshin@163.com
最近更新时间：2019/9/9

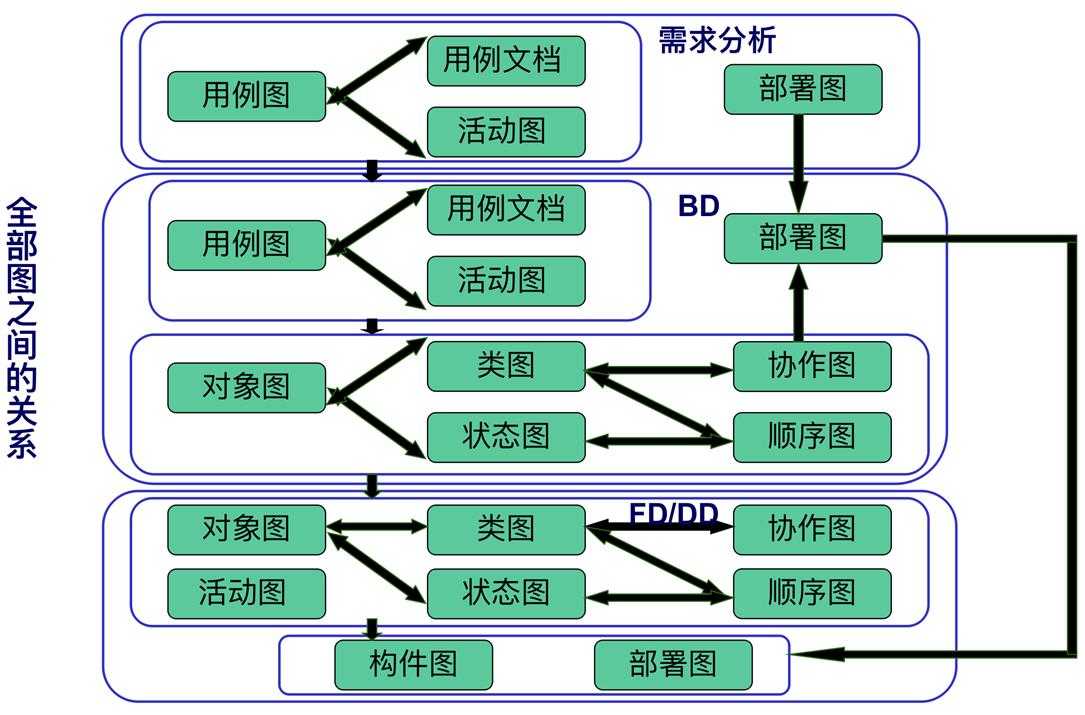

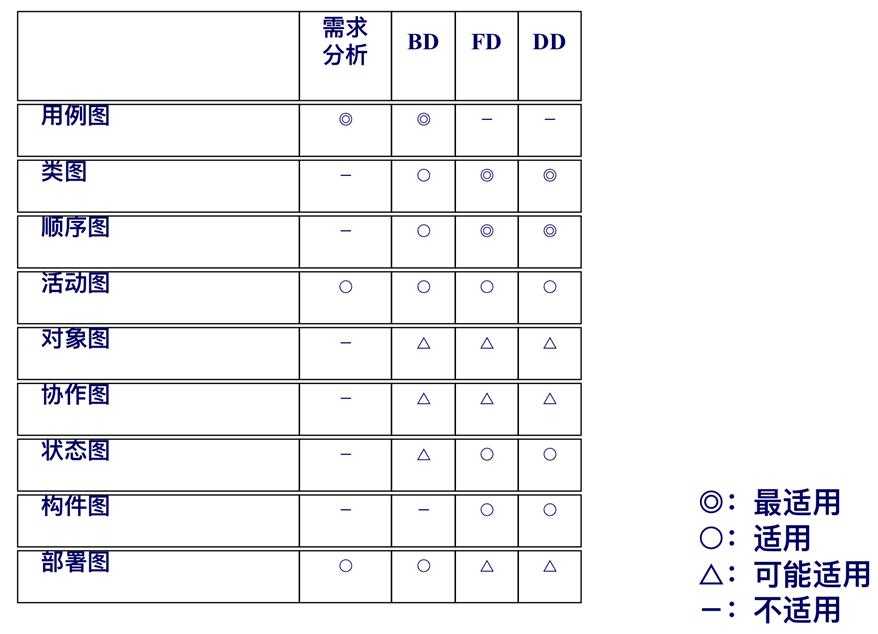

对UML1.5各种模型图的构成和功能进行说明

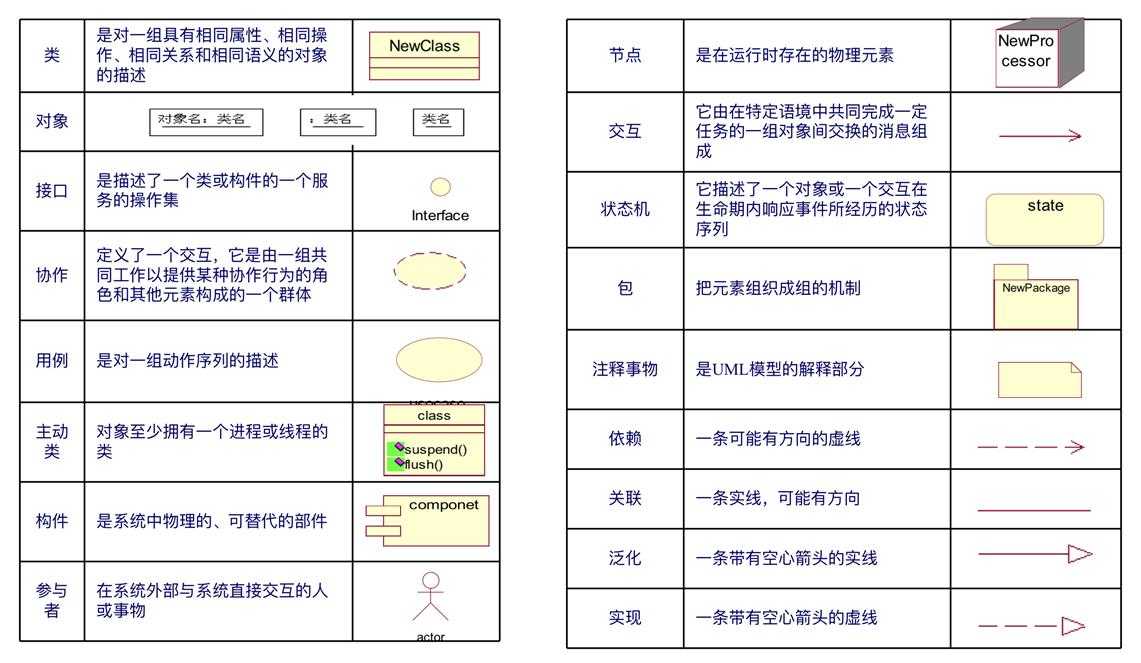

1.事物(Things)：UML模型中最基本的构成元素，是具有代表性的成分的抽象

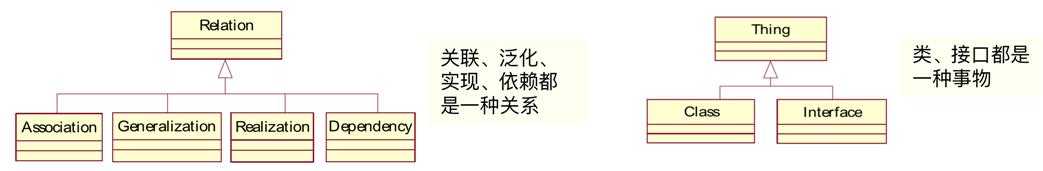

2.关系(Relationships)：关系把事物紧密联系在一起
3.图(Diagrams )：图是事物和关系的可视化表示UML包含4种事物：构件事物、行为事物、分组事物、注释事物
UML模型的静态部分，描述概念或物理元素
他包含以下几种：
1.类：具有相同属性相同操作 相同关系相同语义的对象的描述
2.接口：描述元素的外部可见行为，即服务集合的定义说明
3.协作：描述了一组事物间的相互作用的集合
4.用例：代表一个系统或系统的一部分行为，是一组动作序列的集合
5.构件：系统中物理存在，可替换的部件
6.节点：运行时存在的物理元素
另外，参与者、信号应用、文档库、页表等都是上述基本事物的变体UML模型图的动态部分，描述跨越空间和时间的行为
交互：实现某功能的一组构件事物之间的消息的集合，涉及消息、动作序列、链接
状态机：描述事物或交互在生命周期内响应事件所经历的状态序UML模型图的组织部分，描述事物的组织结构
包：把元素组织成组的机制UML模型的解释部分，用来对模型中的元素进行说明，解释
注解：对元素进行约束或解释的简单符号依赖(dependency)是两个事物之间的语义关系，其中一个事物(独立事物)发生变化，会影响到另一个事物(依赖事物)的语义
关联(association)是一种结构关系，它指明一个事物的对象与另一个事物的对象间的联系
泛化(generalization)是一种特殊/一般的关系。也可以看作是常说的继承关系
实现(realization)是类元之间的语义关系，其中的一个类元指定了由另一个类元保证执行的契约

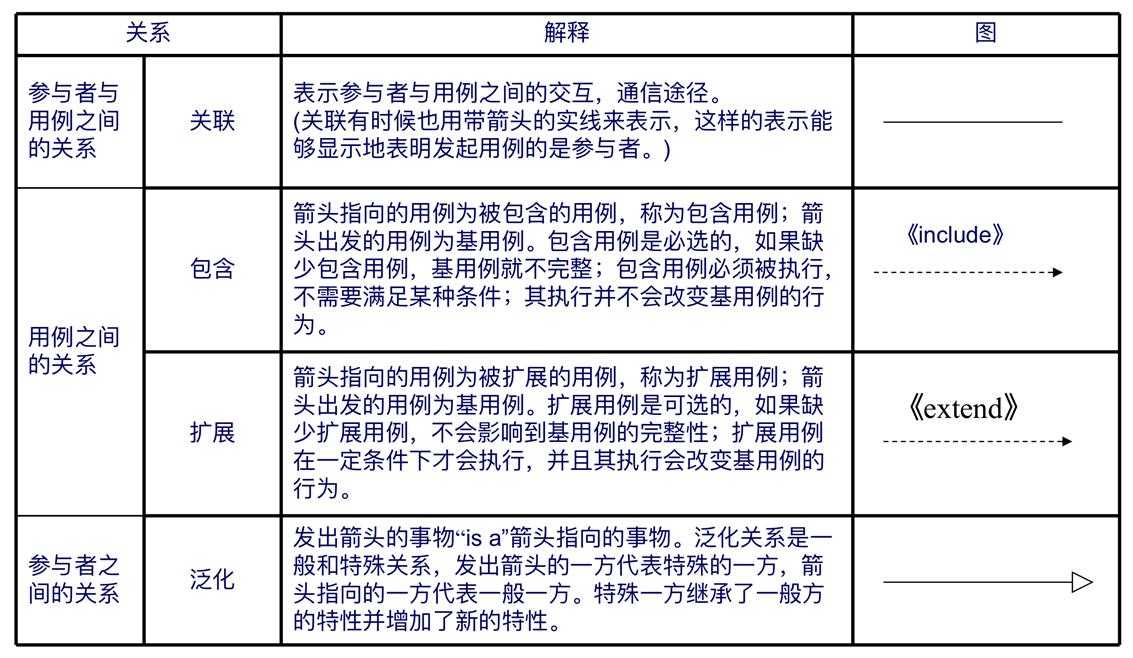

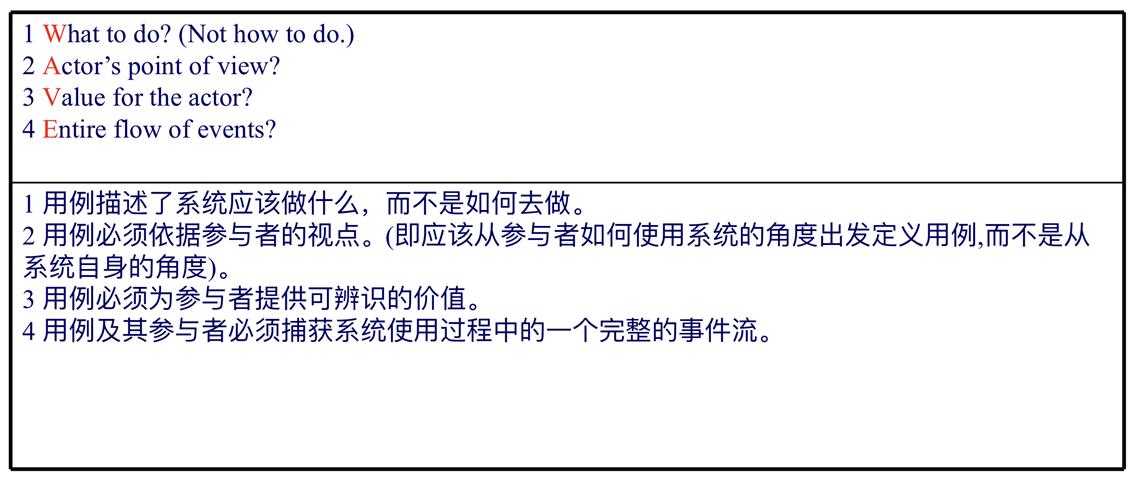

用例图是从用户角度描述系统功能， 是用户所能观察到的系统功能的模型图，用例是系统中的一个功能单元
- 类图描述系统中类的静态结构。不仅定义系统中的类，表示类之间的联系如关联、依赖、聚合等，也包括类的内部结构(类的属性和操作)
- 类图是以类为中心来组织的，类图中的其他元素或属于某个类或与类相关联

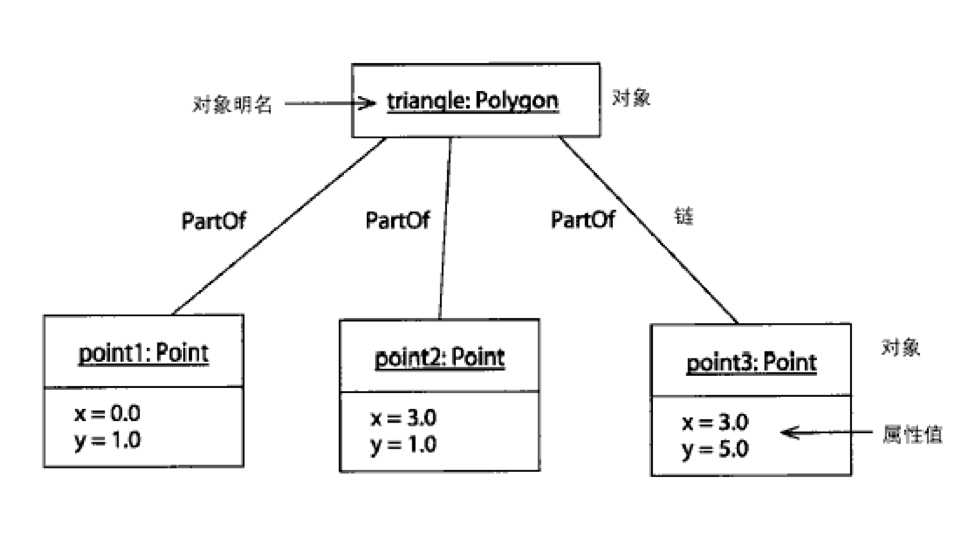

对象图是类图的实例，几乎使用与类图完全相同的标识。他们的不同点在于对象图显示类的多个对象实例，而不是实际的类
- 顺序图显示对象之间的动态合作关系，它强调对象之间消息发送的顺序，同时显示对象之间的交互
- 顺序图的一个用途是用来表示用例中的行为顺序。当执行一个用例行为时，顺序图中的每条消息对应了一个类操作或引起状态转换的触发事件
- 协作图描述对象间的协作关系，协作图跟顺序图 相似，显示对象间的动态合作关系。除显示信息交换外，协作图还显示对象以及它们之间的关系.
- 协作图的一个用途是表示一个类操作的实现
状态图是一个类对象所可能经历的所有历程的模型图。状态图由对象的各个状态和连接这些状态的转换组成
- 活动图是状态图的一个变体，用来描述执行算法的工作流程中涉及的活动
- 活动图描述了一组顺序的或并发的活动

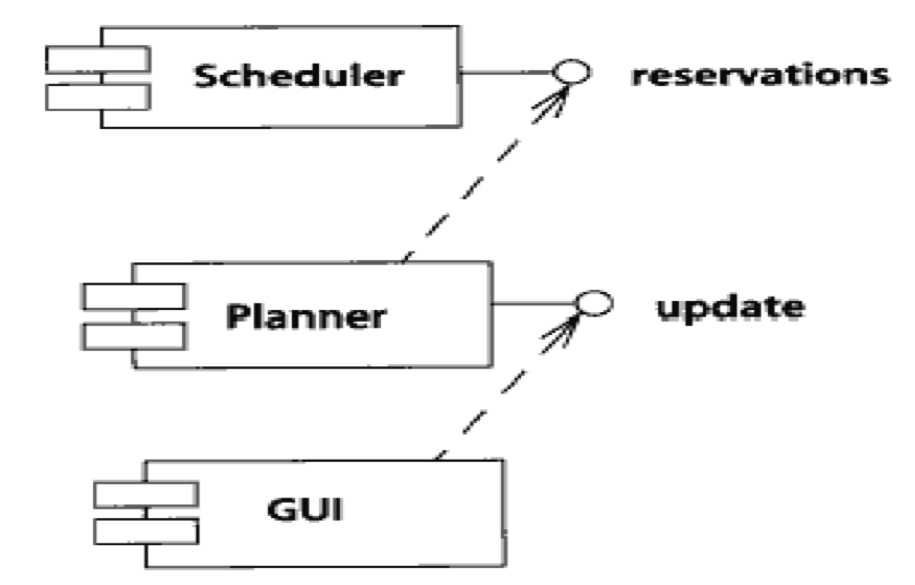

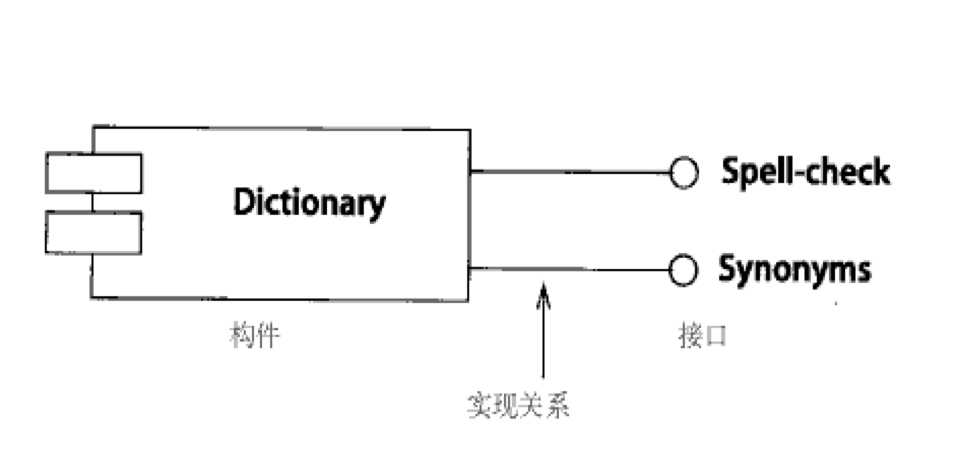

构件图为系统的构件建模型—构件即构造应用的软件单元—还包括各构件之间的依赖关系，以便通过这些依赖关系来估计对系统构件的修改给系统可能带来的影响

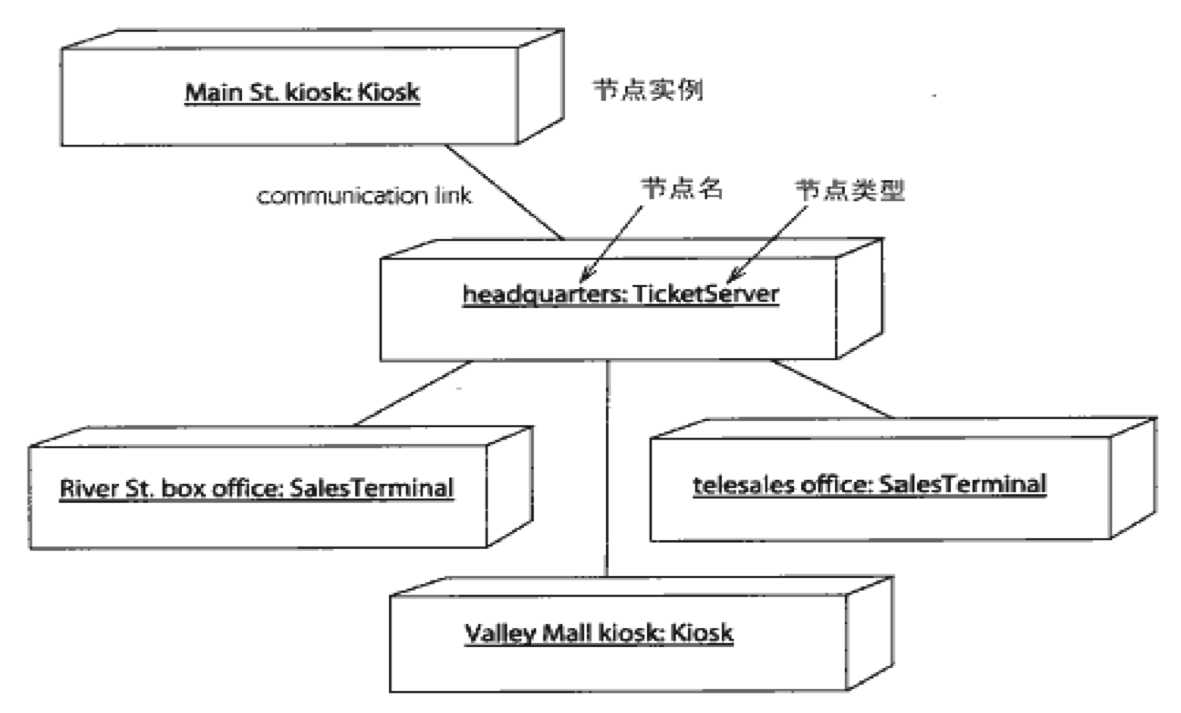

部署视图描述位于节点实例上的运行构件实例的安排。节点是一组运行资源，如计算机、设备或存储器。这个视图允许评估分配结果和资源分配

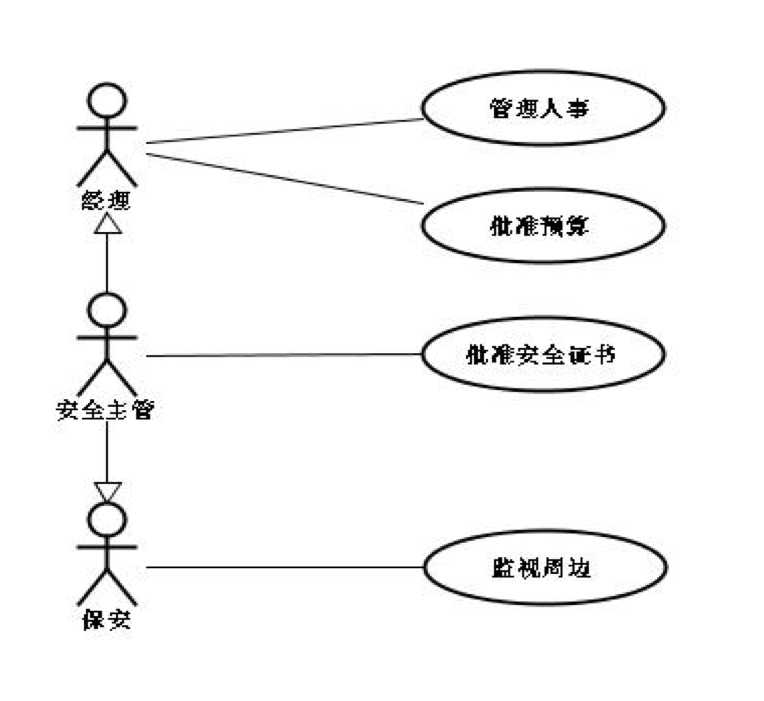

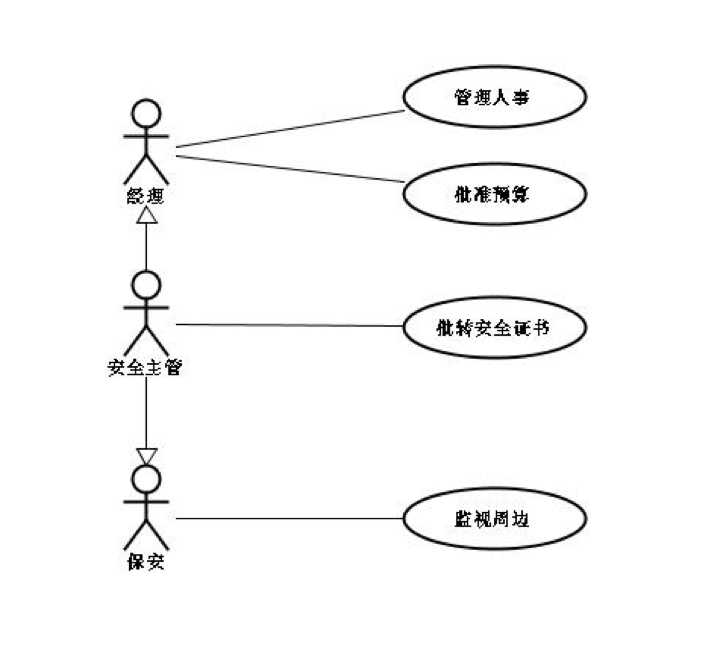

参与者：经理，安全主管，保安
用例：管理人事，批准预算，批准安全证书，监视周边
? 在参与者之间不存在泛化关系的情况下，各个参与者参与 用例的情况分别是：经理参与用例管理人事和批准预算；安全主管参与用例批准安全证书；保安参与用例监视周边。由于安全主管与经理，安全主管与保安之间泛化关系的存在，意味着安全主管可以担任经理和保安的角色，就能够参与经理和保安参与的用例。这样，安全主管就可以参与全部4个用例。但经理或者保安却不能担任安全主管的角色，也就不能参与用例批准安全证书。

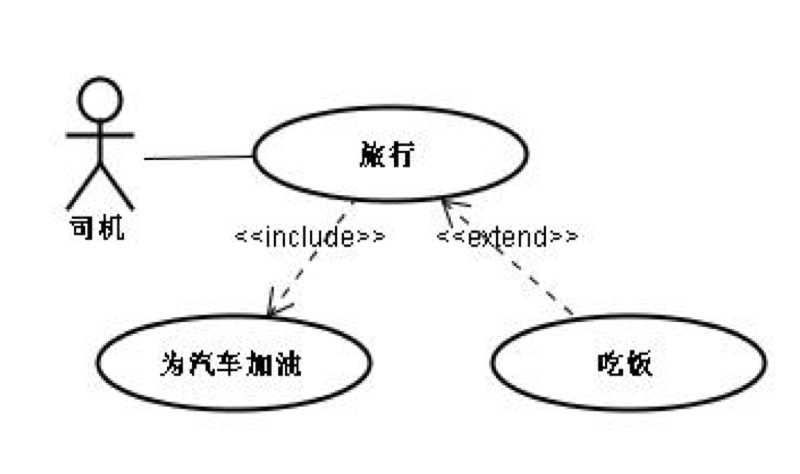

用例的上下文是：短途旅行但汽车的油不足以应付全部路程。那么为汽车加油的动作在旅行的每个场景(事件流)中都会出现，不加油就不会完成旅行。吃饭则可以由司机决定是否进行，不吃饭不会影响旅行的完成。

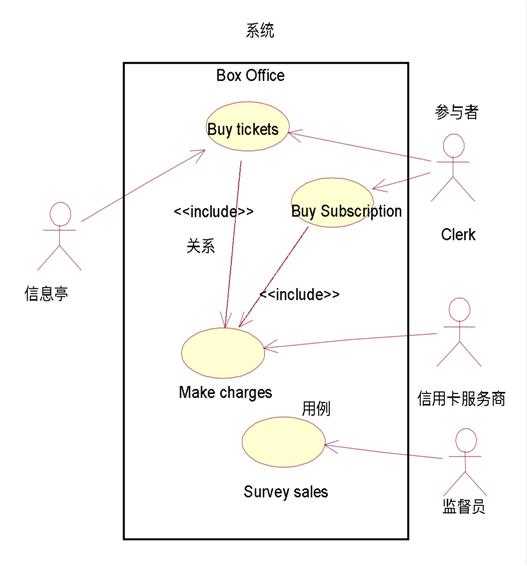

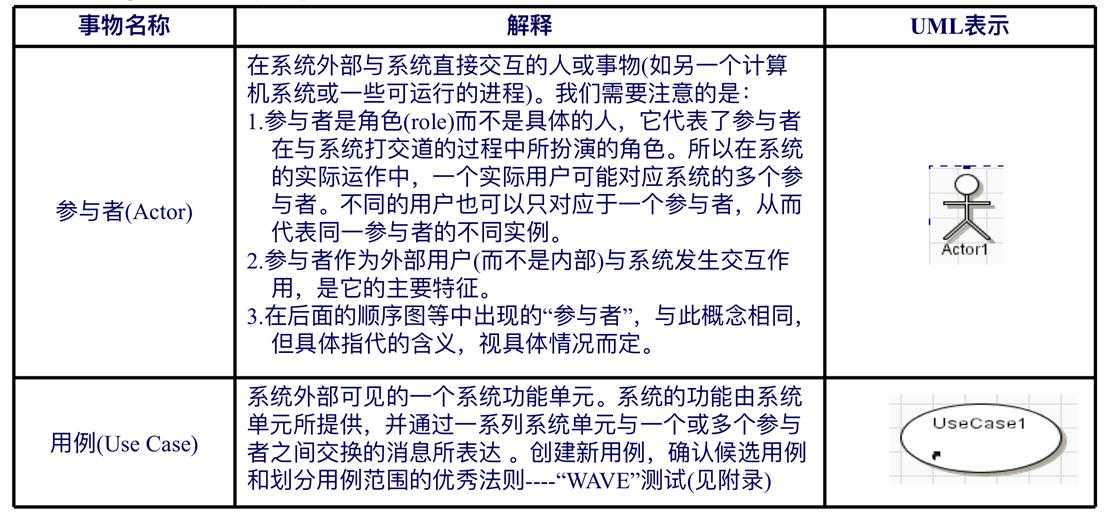

- 参与者(actor)：clerk，监督员，信用卡服务商，信息亭
- 用例(use case)： Buy tickets， Buy Subscription， Make charges， Survey sales
- 参与者Clerk参与(或称发起)Buy tickets和Buy Subscription 两个用例(关联关系)。两个用例的事件流都包含Make charges用例(包含关系)。
- 系统由：Buy tickets， Buy Subscription， Make charges， Survey sales组成。
- 该系统主要包含：Buy tickets， Buy Subscription， Make charges， Survey sales这几个功能。
- 该系统主要面向的用户(参与者)：clerk，监督员，信用卡服务商，信息亭。
- 类图以反映类的结构(属性、操作)以及类之间的关系为主要目的，描述了软件系统的结构，是一种静态建模方法

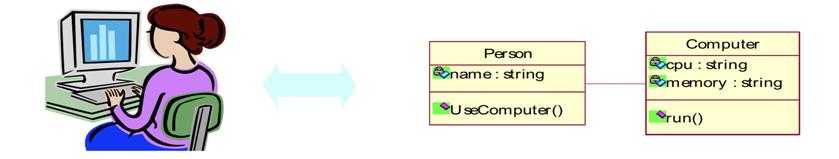

- 类图中的“类”与面向对象语言中的“类”的概念是对应的，是对现实世界中的事物的抽象

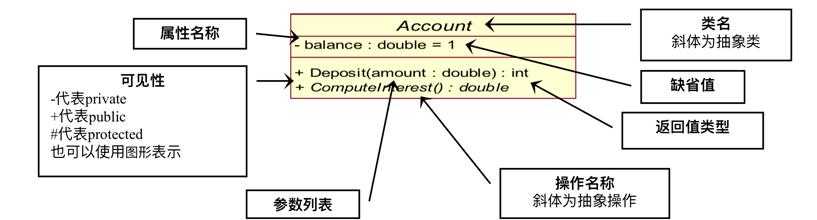

- 从上到下分为三部分，分别是类名、属性和操作。类名是必须有的
- 类如果有属性，则每一个属性都必须有一个名字，另外还可以有其它的描述信息，如可见性、数据类型、缺省值等
- 类如果有操作，则每一个操作也都有一个名字，其它可选的信息包括可见性、参数的名字、参数类型、参数缺省值和操作的返回值的类型等

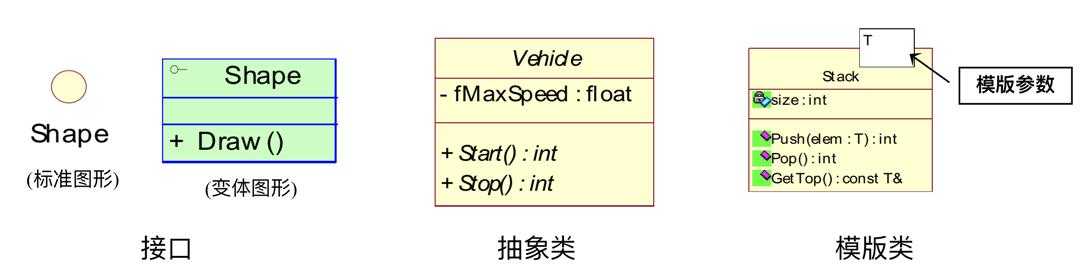

- 一组操作的集合，只有操作的声明而没有实现
- 不能被实例化的类，一般至少包含一个抽象操作
- 一种参数化的类，在编译时把模版参数绑定到不同的数据类型，从而产生不同的类

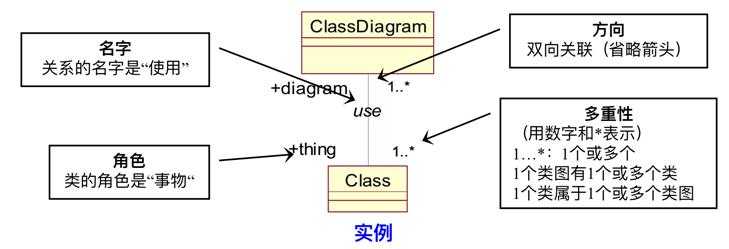

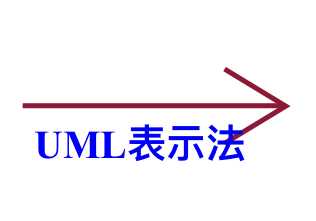

- 描述了类的结构之间的关系。具有方向、名字、角色和多重性等信息。一般的关 联关系语义较弱。也有两种语义较强，分别是聚合与组合

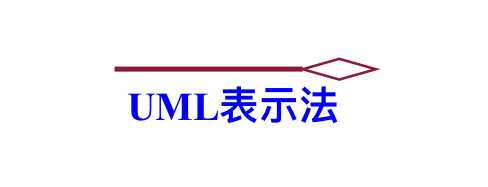

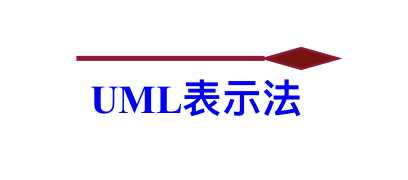

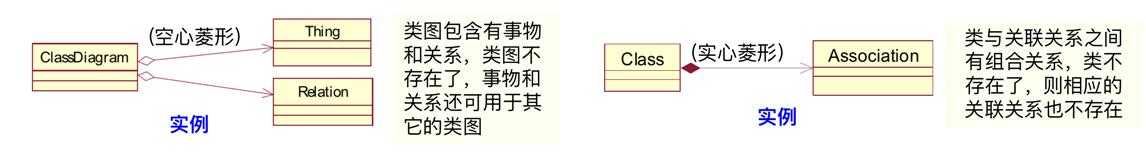

- 聚合关系：特殊关联关系，指明一个聚集（整体）和组成部分之间的关系
- 组合关系：语义更强的聚合，部分和整体具有相同的生命周期

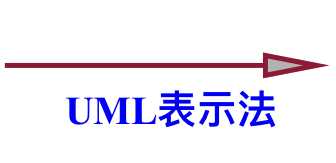

- 在面向对象中一般称为继承关系，存在于父类与子类、父接口与子接口之间

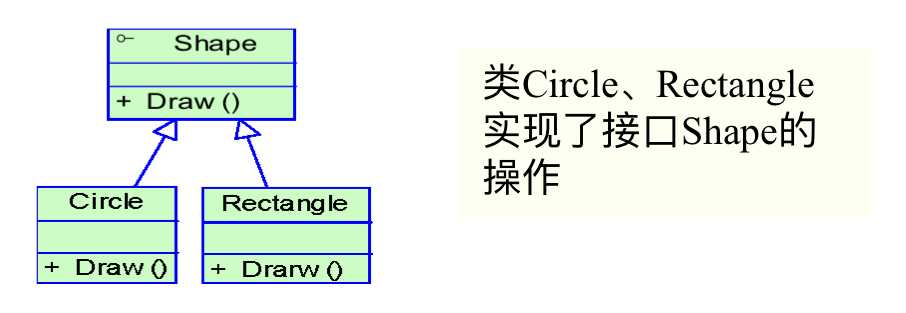

- 对应于类和接口之间的关系

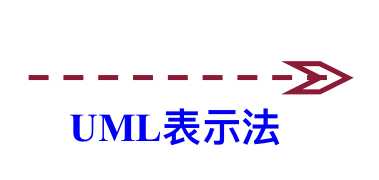

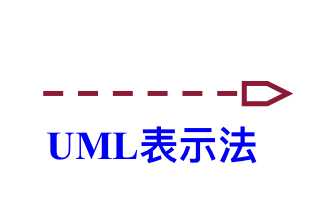

- 描述了一个类的变化对依赖于它的类产生影响的情况。有多种表现形式，例如绑定(bind)、友元(friend)等

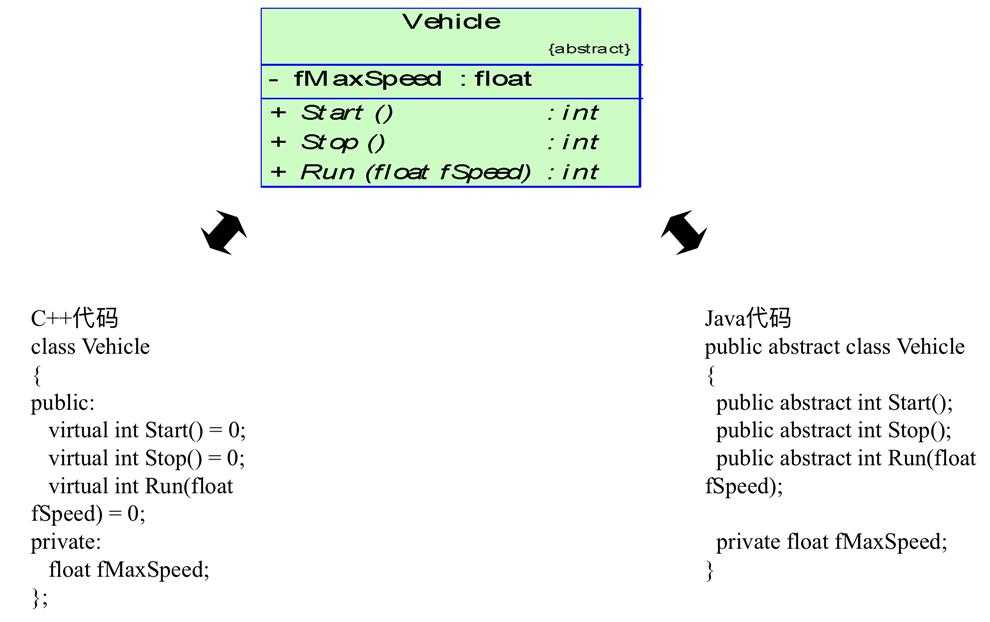

//C++代码
class Vehicle
{
public:
virtual int Start() = 0;
virtual int Stop() = 0;
virtual int Run(float fSpeed) = 0;
private:
float fMaxSpeed;
};//java代码
public abstract class Vehicle
{
public abstract int Start();
public abstract int Stop();
public abstract int Run(float fSpeed);
private float fMaxSpeed;
}
//C++代码

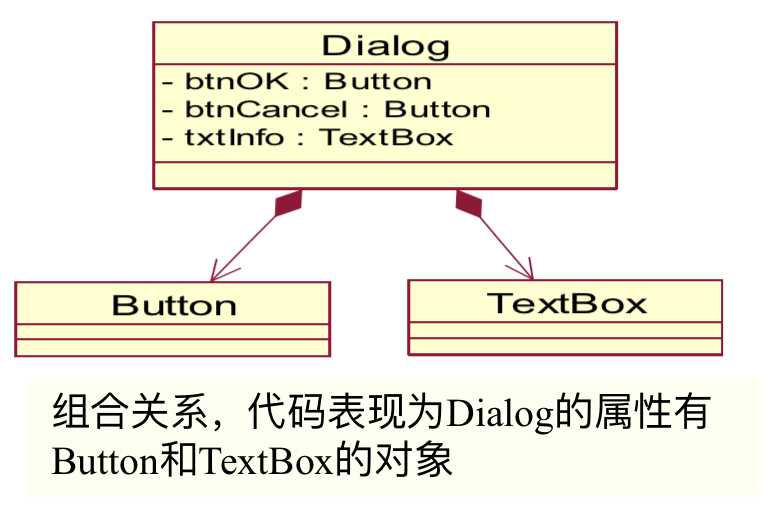

class Dialog
{
private:
Button btnOK;
Button btnCancel;
TextBox txtInfo;
};
class Button
{};
class TextBox
{};

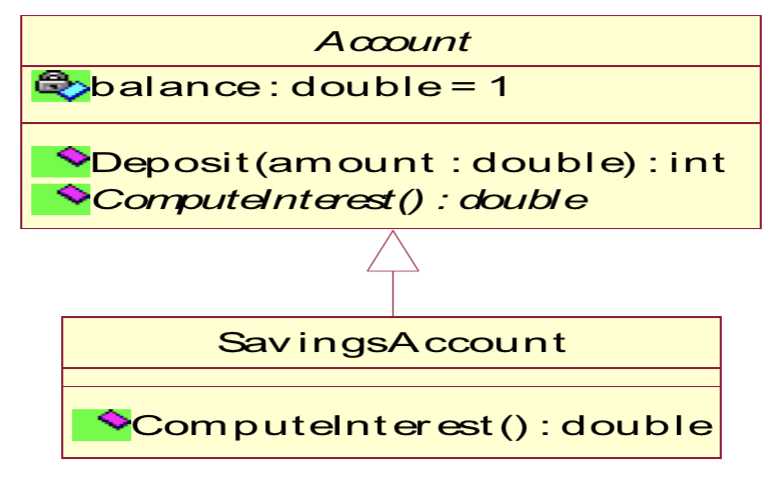

//C++代码
class SavingsAccount : public Account
{ };//Java代码
public class SavingsAccount extends Account
{ }

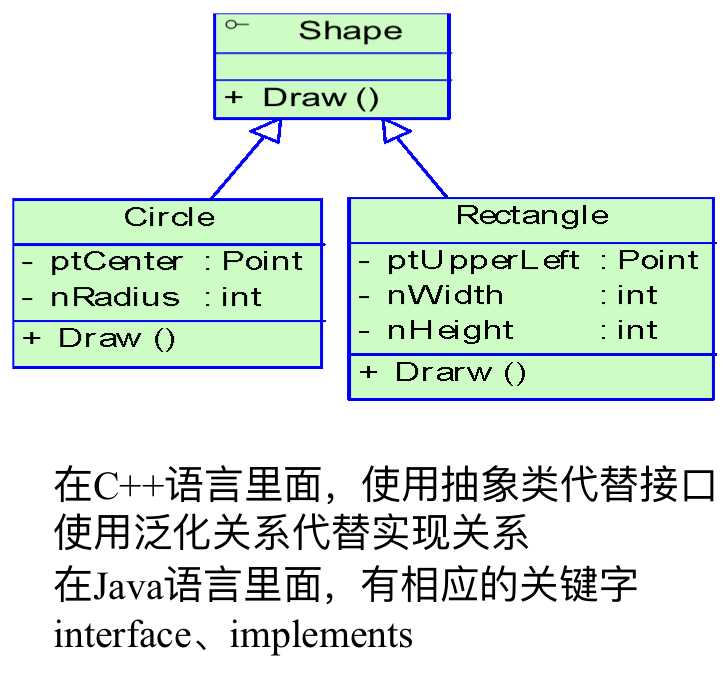

//C++代码
class Shape
{
public:
virtual void Draw() = 0;
};
class Circle : public Shape
{
public:
void Draw();
private；
Point ptCenter;
int nRadius;
};//Java代码
public interface Shape
{
public abstract void Draw();
}
public class Circle implements Shape
{
public void Draw();
private Point ptCenter;
private int nRadius;
}

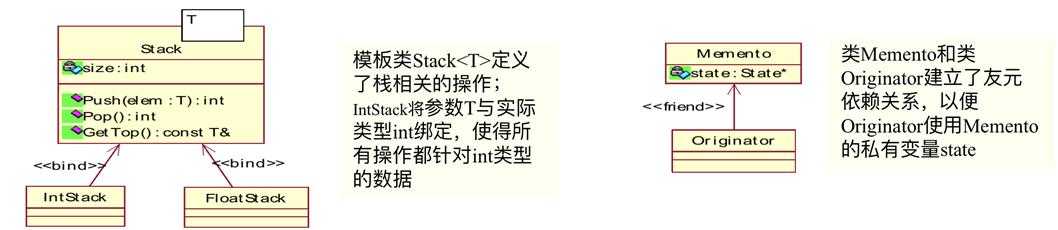

//C++代码

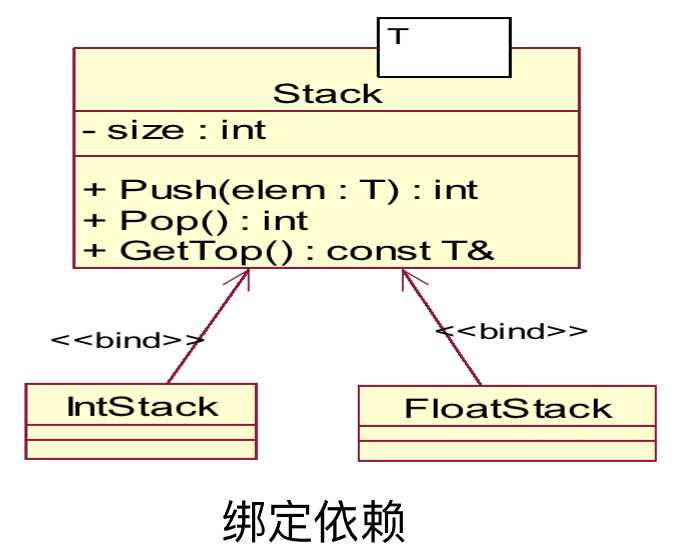

template<typename T>
class Stack
{
private:
int size;
public:
int Push(T elem);
int Pop();
const T& GetTop();
};
typedef Stack<float> FloatStack;//C++(编译器生成)
class FloatStack
{
private:
int size;
public:
int Push(float elem);
int Pop();
const float& GetTop();
};

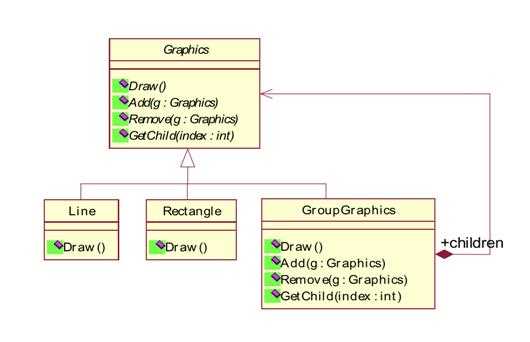

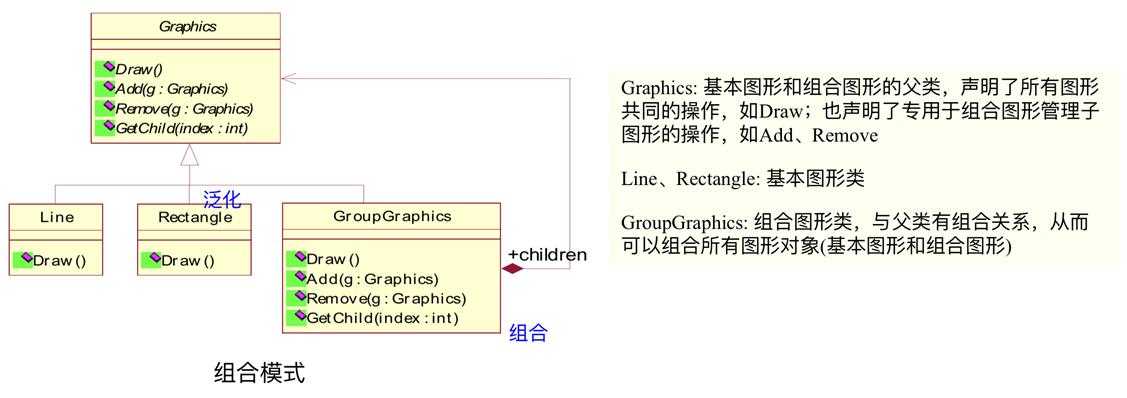

- 图形编辑器一般都具有一些基本图形，如直线、矩形等，用户可以直接使用基本图形画图，也可以把基本图形组合在一起创建复杂图形
- 如果区别对待基本图形和组合图形，会使代码变得复杂，而且多数情况下用户认为二者是一样的
- 组合模式可以用相同的方式处理两种图形

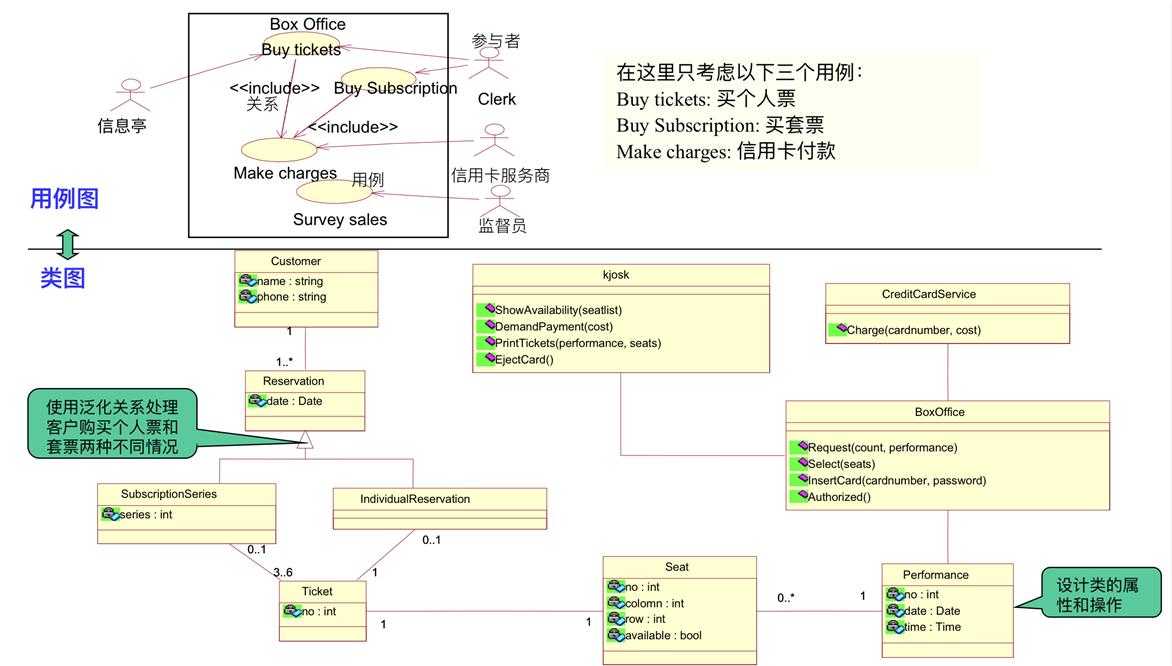

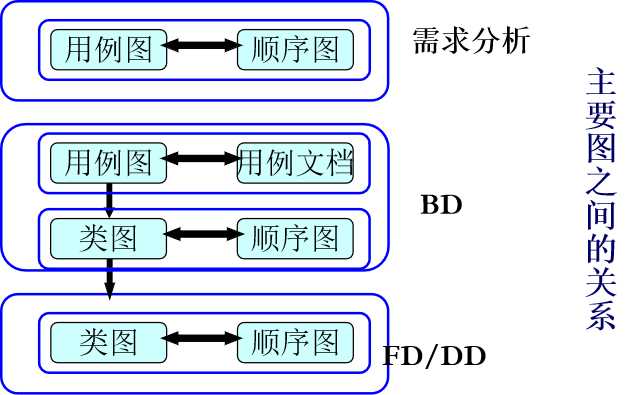

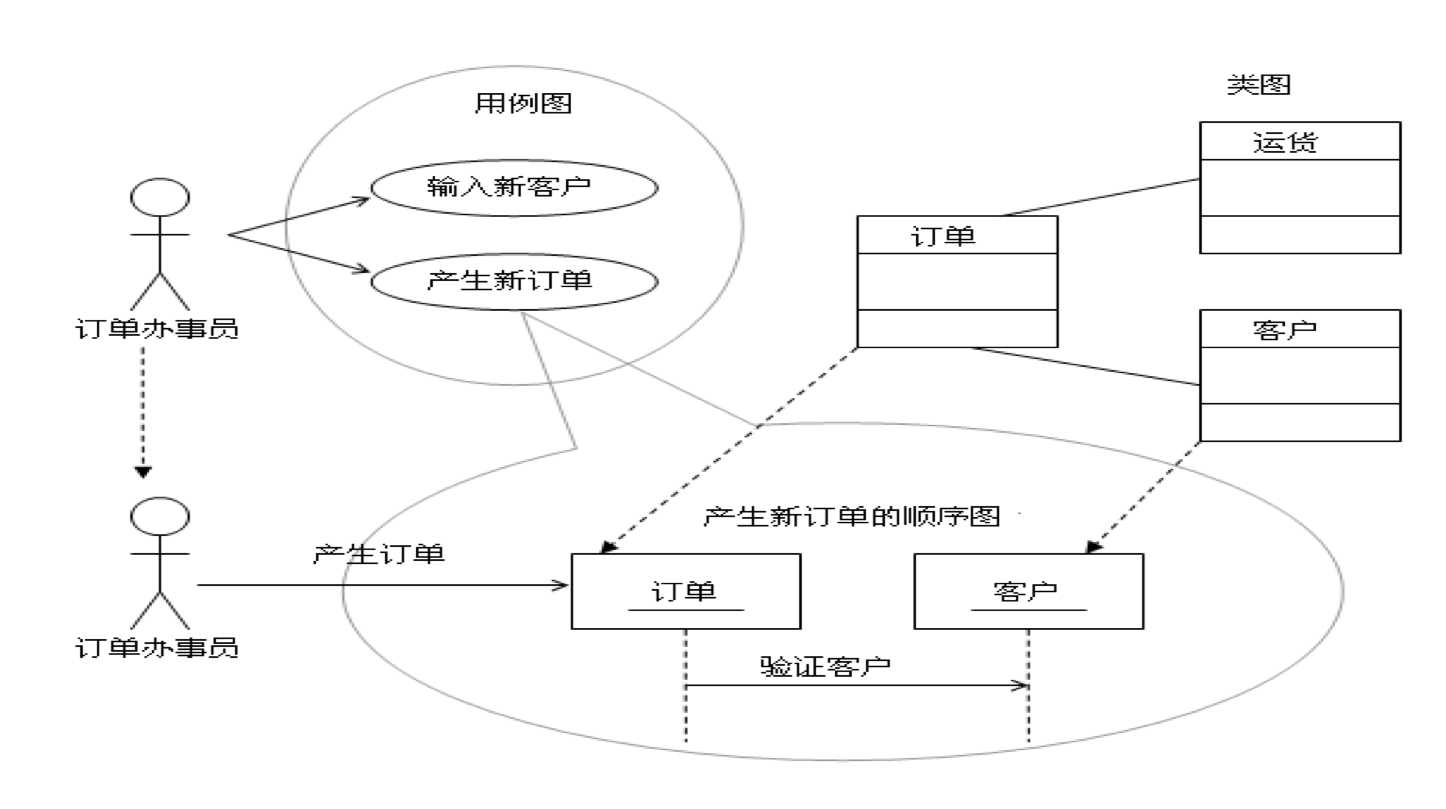

- 在用例驱动的开发过程中，通过分析各个用例及参与者得到类图。分析用例图的过程中需要根据面向对象的原则设计类和关系，根据用例的细节设计类的属性和操作

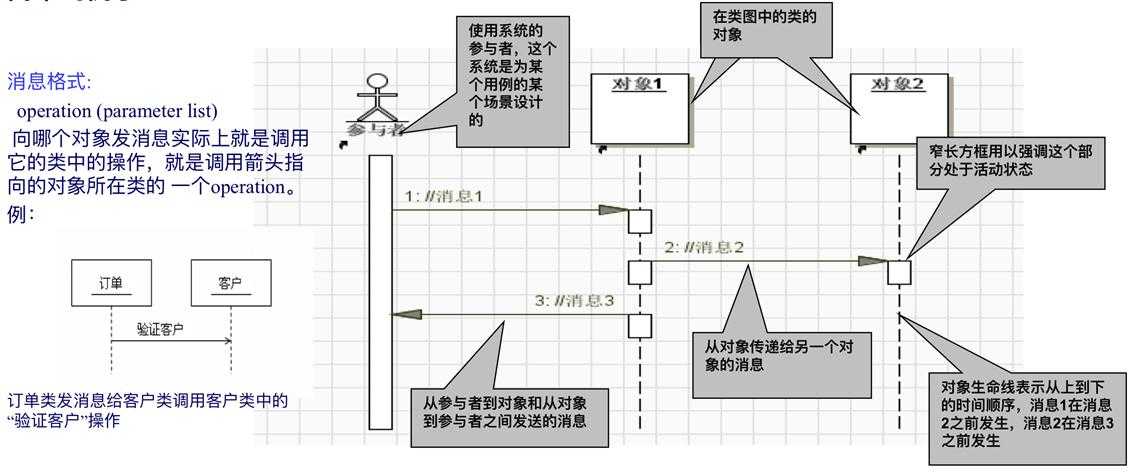

- 顺序图用来表示用例中的行为顺序。当执行一个用例行为时，顺序图中的每条消息对应了一个类操作或状态机中引起转换的事件。
- 顺序图展示对象之间的交互，这些交互是指在场景或用例的事件流中发生的。 顺序图属于动态建模。
- 顺序图的重点在消息序列上，也就是说，描述消息是如何在对象间发送和接收的。表示了对象之间传送消息的时间顺序。
- 浏览顺序图的方法是：从上到下查看对象间交换的消息。

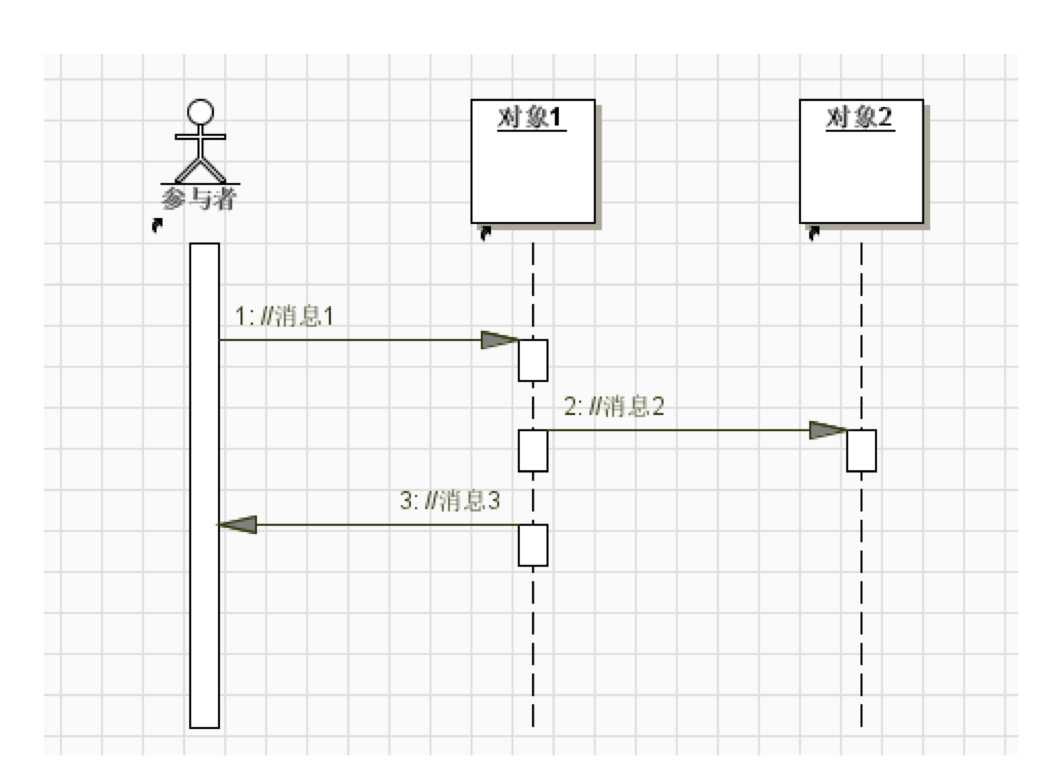

简单的例子
复杂的例子

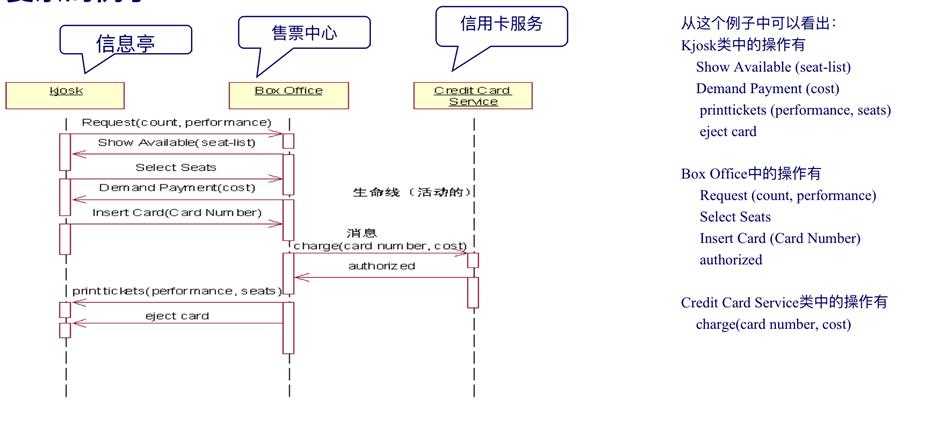

- 此图是描述购票这个用例的顺序图。顾客在信息亭与售票中心通话触发了这个用例的执行。顺序图中付款这个用例包括售票中心与信息亭和信用卡服务处使用消息进行通信过程。

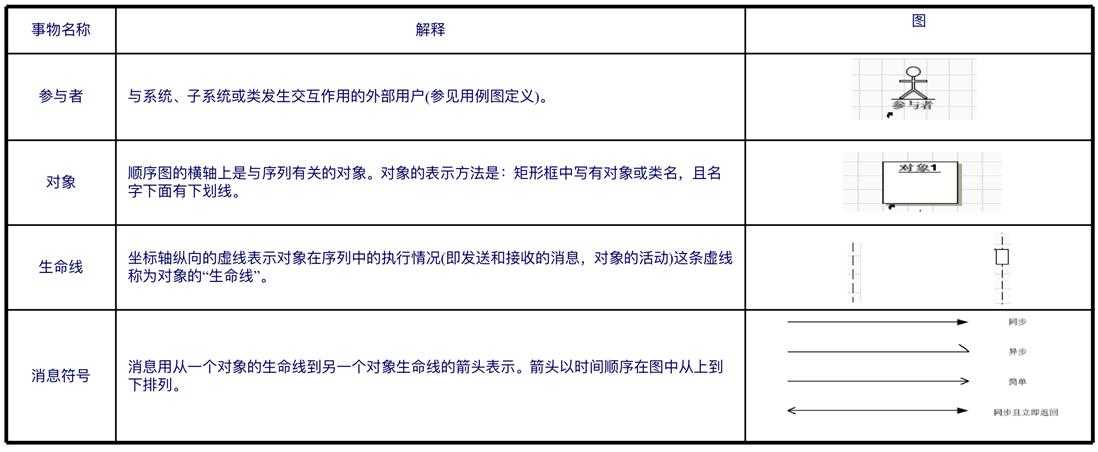

- 此图中存在的事物有：
对象(信息亭 Kjosk ，售票中心 Box Office， 信用卡服务 Credit Card Service )，生命线，消息符号。- 售票中心发Show Available(seat-list)消息给信息亭，表示调用信息亭类中的Show Available(seat-list)操作，给出可用的座位表。

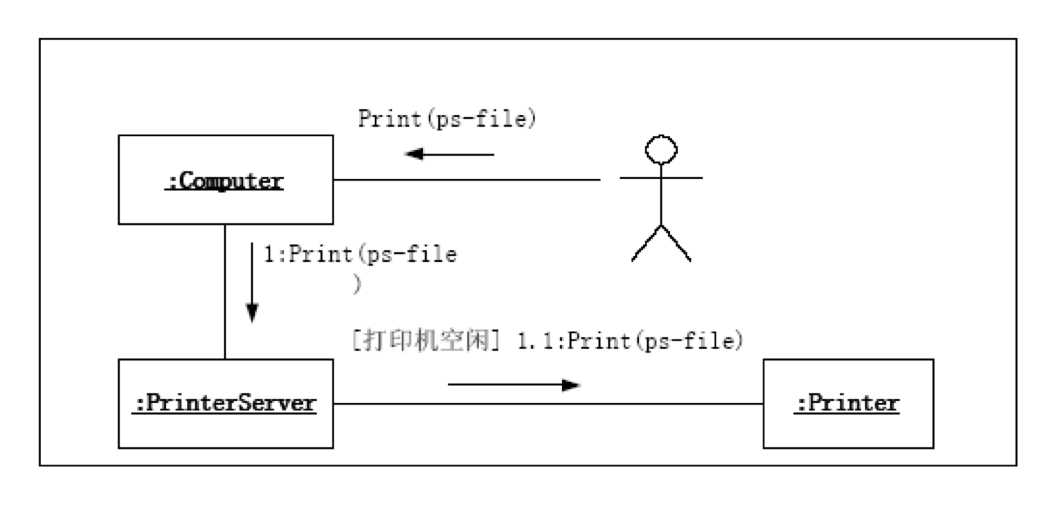

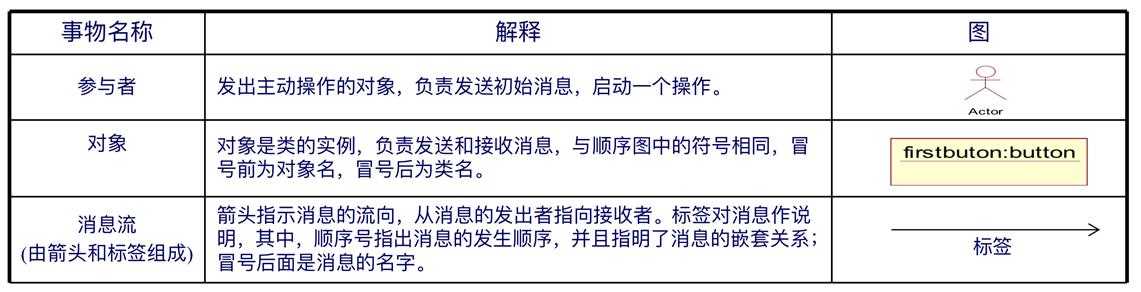

- 协作图是一种交互图，强调的是发送和接收消息的对象之间的组织结构，使用协作图来说明系统的动态情况。
- 协作图主要描述协作对象间的交互和链接，显示对象、对象间的链接以及对象间如何发送消息。
- 协作图可以表示类操作的实现。

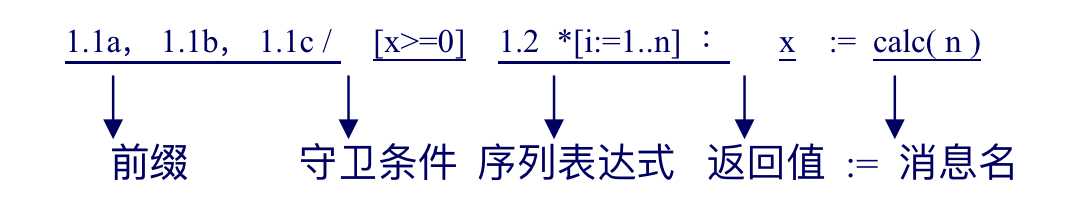

消息标签的Format： [前缀] [守卫条件] 序列表达式 [返回值：=] 消息名
1. 前缀的语法规则： 序列号，序列号，…，序列号 ‘/’
(前缀用来同步线程，意思是在发送当前消息之前指定序列号的消息被处理.例：1.1a， 1.1b/)
2. 守卫条件的语法规则： [条件短句]
说明：条件短句通常用伪代码或真正的程序语言来表示。 例：[x>=0]
3. 返回值和消息名：返回值表示一个消息的返回结果，消息名指出了消息的名字和所需参数。 例：x:=calc ( n )
4. 下面是一个完整的消息标签：
1. 协作图和顺序图都表示出了对象间的交互作用，但是它们侧重点不同。
2. 顺序图清楚地表示了交互作用中的时间顺序(强调时间)，但没有明确表示对象间的关系。
3. 协作图清楚地表示了对象间的关系(强调空间)，但时间顺序必须从顺序号获得。
4. 协作图和顺序图可以相互转化。
图中存在的事物有：
参与者
按钮对象
电梯控制对象
命令对象
工作队列
电梯对象

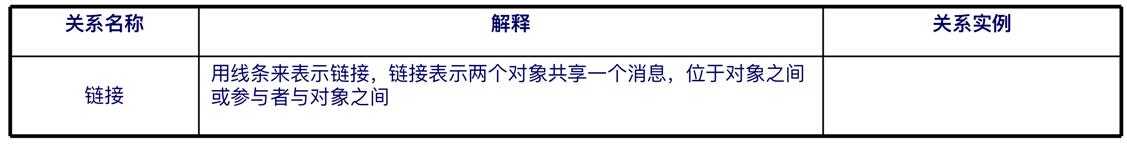

图中存在的关系有：
链接参与者需要乘坐电梯，他从系统外部按下按钮，让电梯到达他想去的楼层。此时，电梯系统的操作被启动，电梯控制对象以循环的方式检查所有的电梯，从中选择一个工作队列长度最短的。然后，它创建一个作业命令，并将该命令放入对应电梯的工作队列，接着激活队列。电梯对象并发运行，从它的队列中选择一个作业并执行。电梯是一个活动对象，它与它的控制线程并发执行。

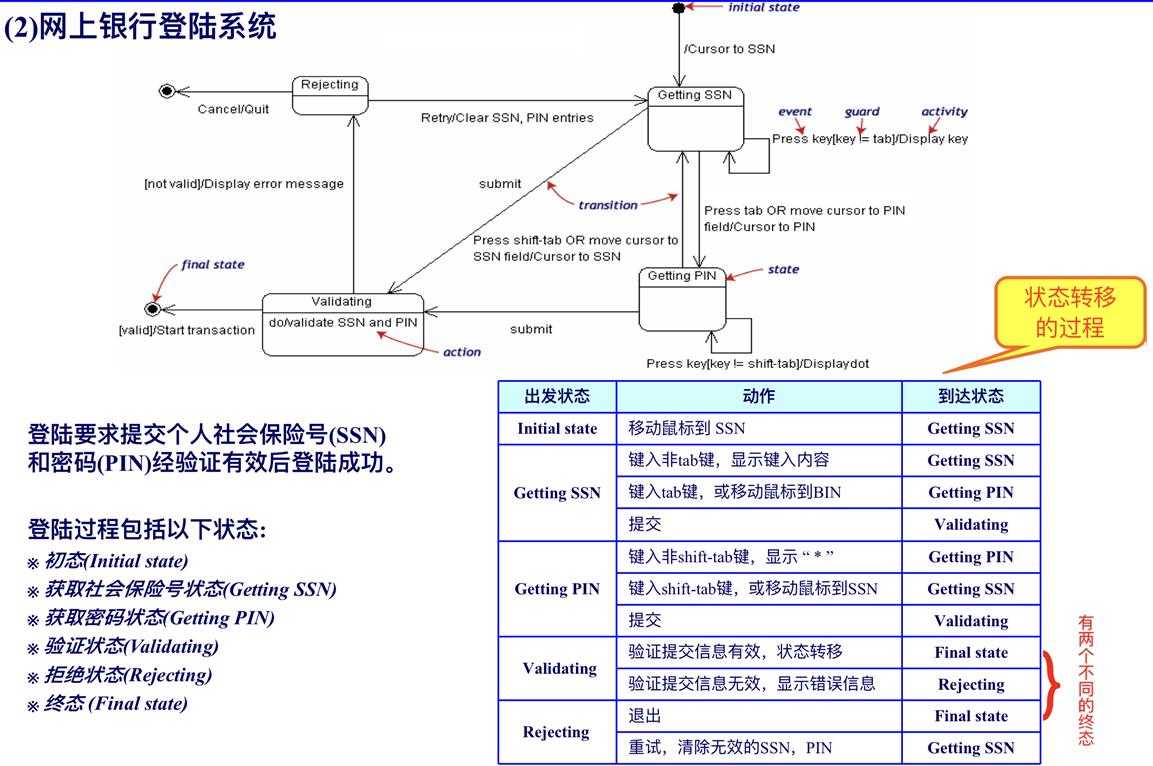

说明对象在它的生命期中响应事件所经历的状态序列，以及它们对那些事件的响应。
揭示Actor、类、子系统和组件的复杂特性。 为实时系统建模。

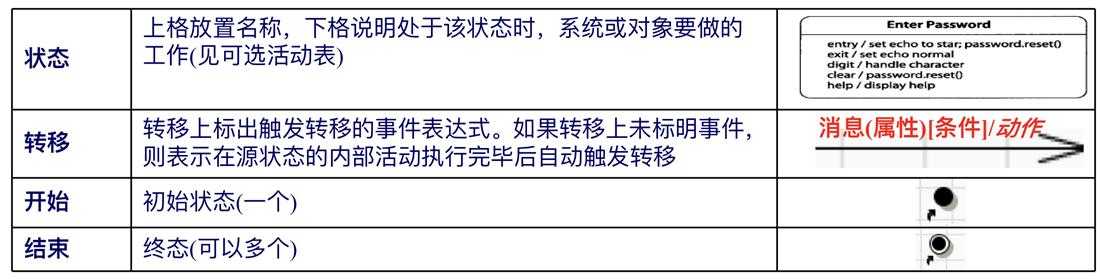

对象的状态是指在这个对象的生命期中的一个条件或状况，在此期间对象将满足某些条件、执行某些活动，或等待某些事件。

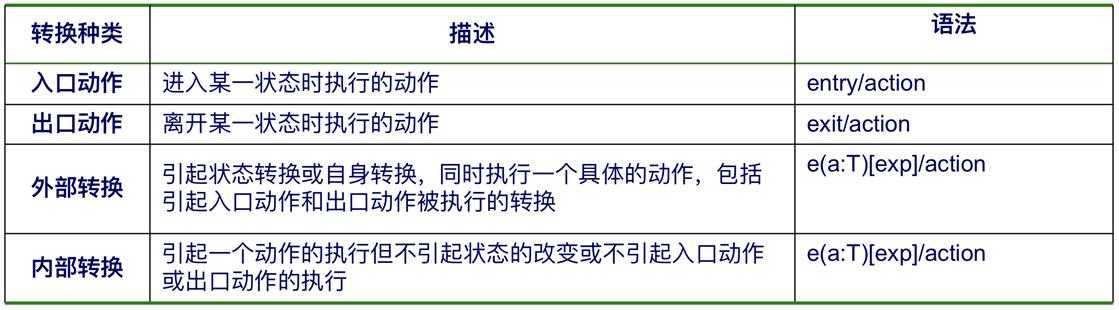

对一个类来说，转移通常是调用了一个可以引起状态发生重要变化的操作的结果。

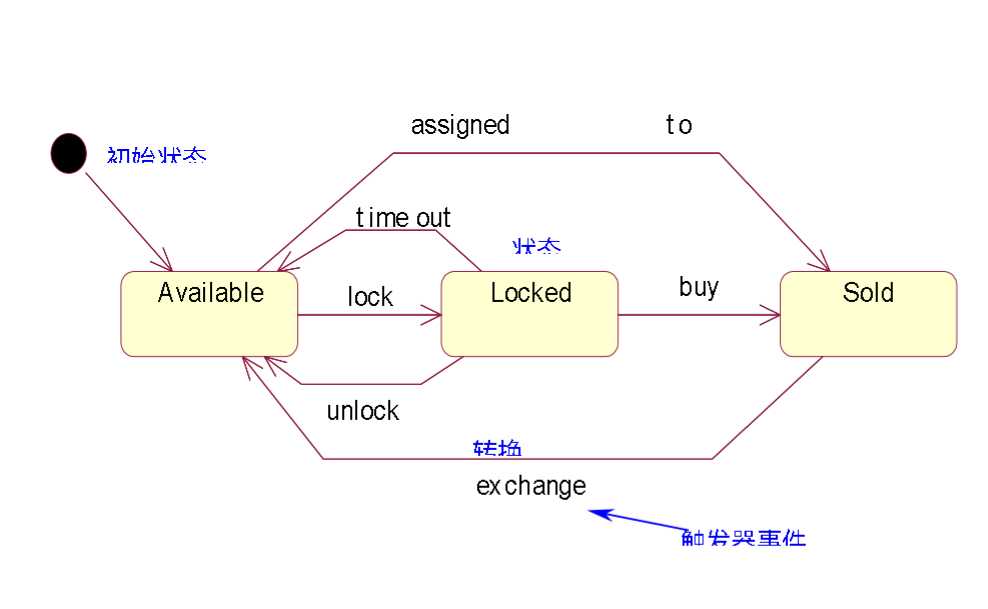

图中包含以下状态：
初始状态
Available状态
Locked状态
Sold状态
状态间的转移
初始状态àAvailable状态
票被预订(lock)：AvailableàLocked
预定后付款(buy)：LockedàSold
预定解除(unlock)：LockedàAvailable
预定过期(time out)：LockedàAvailable
直接购买(assigned to)：AvailableàSold
换其它票(exchang) ，该票重有效：SoldàAvailable

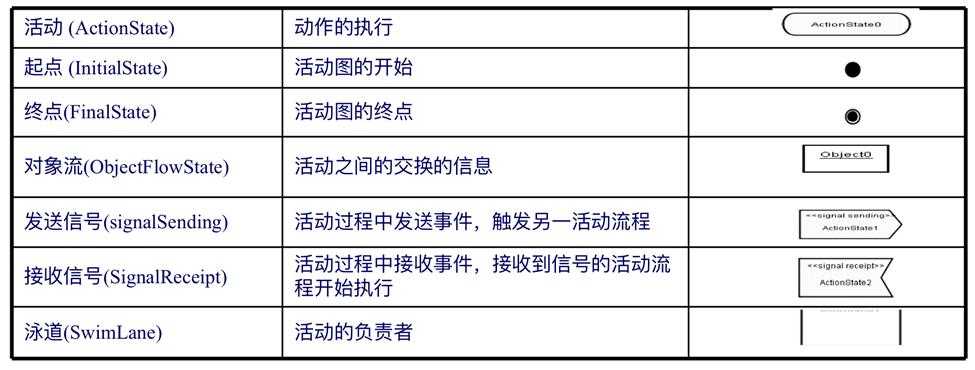

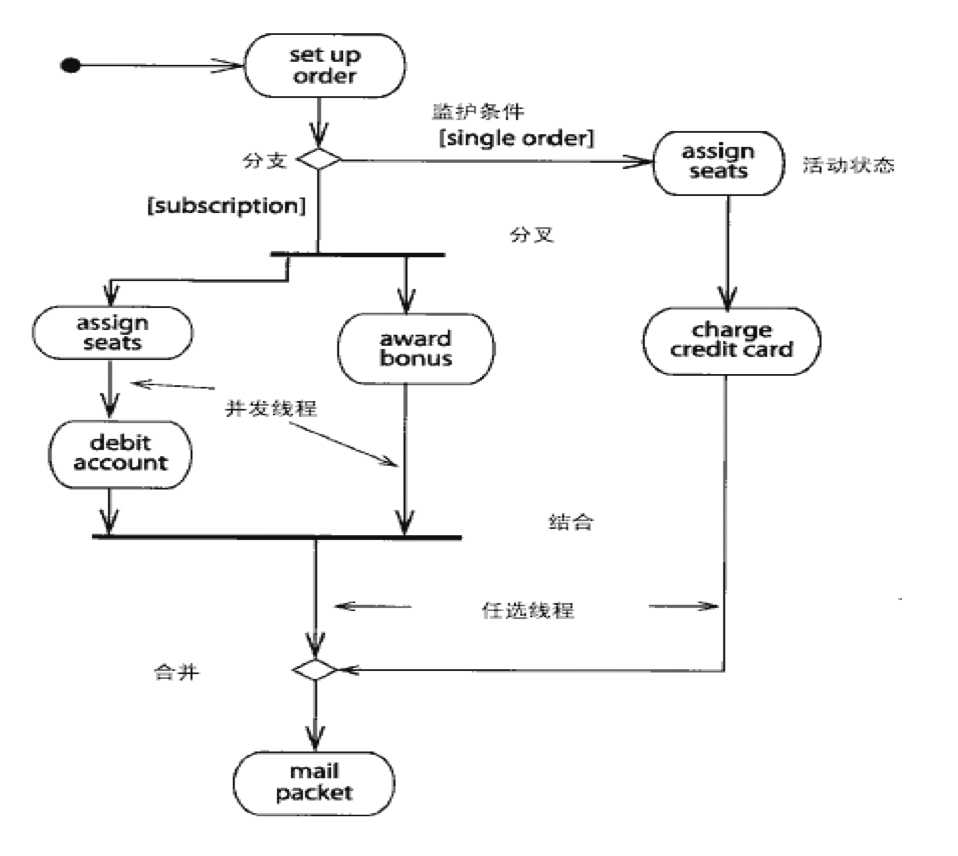

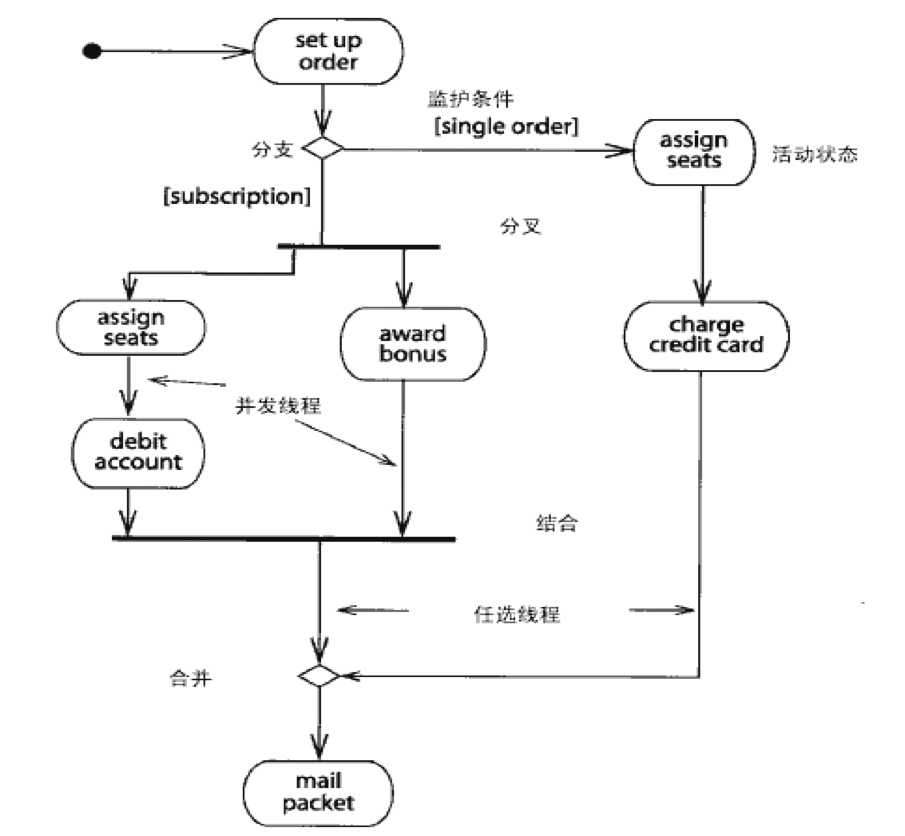

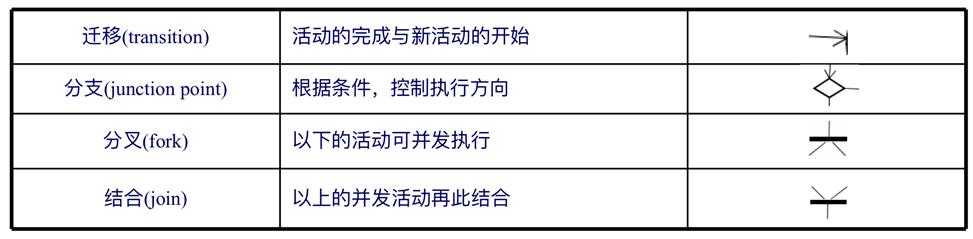

本活动图描述一个处理订单的用例执行过
(1)执行setup order
(2)根据order的类型是执行不同的分支：
- single order：执行assign seat、charge credit card
- subscription：同时执行assignseats、debit account或 award bonus
- single order与subscription两步可同时进行
(3) 最后mail packet。

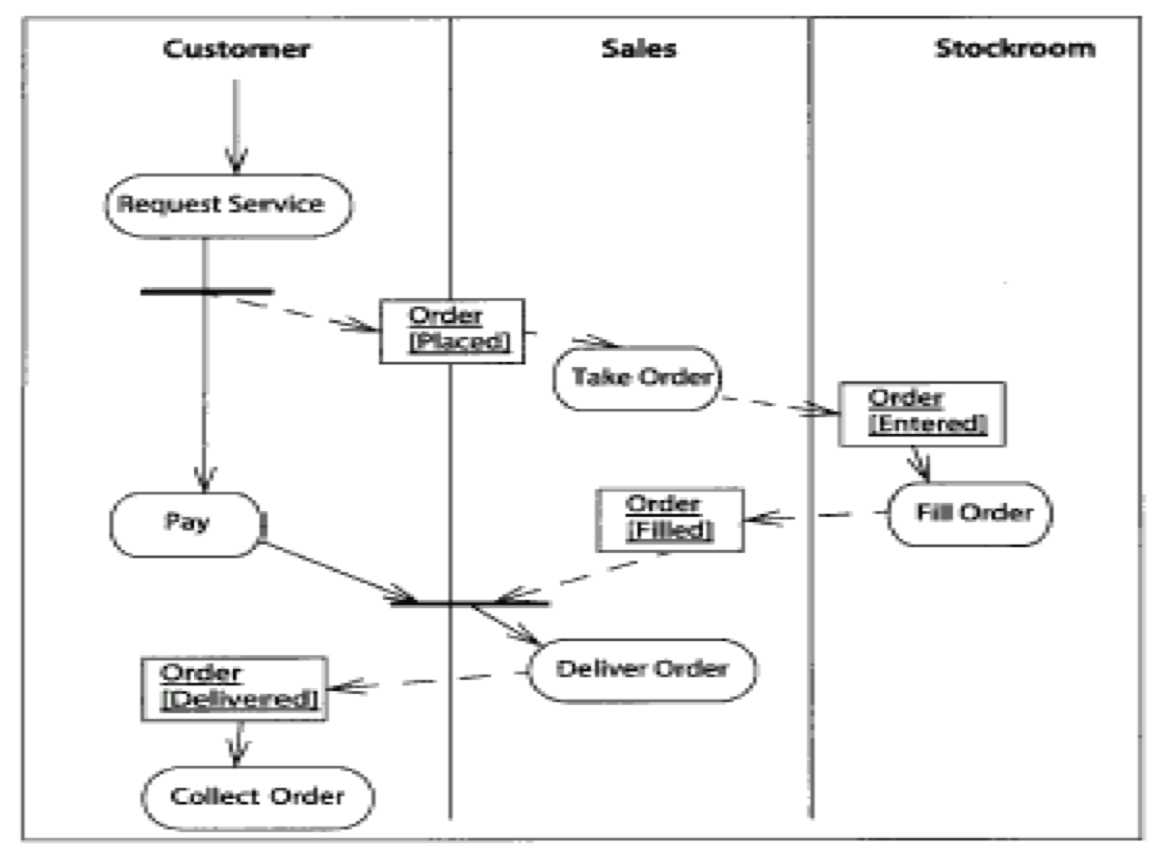

(1)顾客要求服务，Sales负责接收定单，并提交到Stockroom
(2) Stockroom处理定单，与此同时，Customer付款，并由Sales处Deliverorder至Customer。

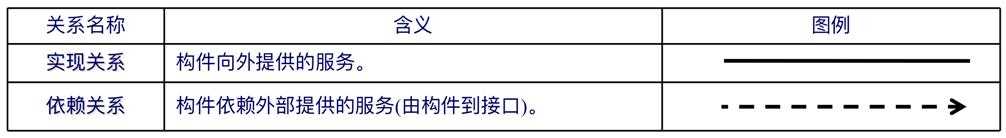

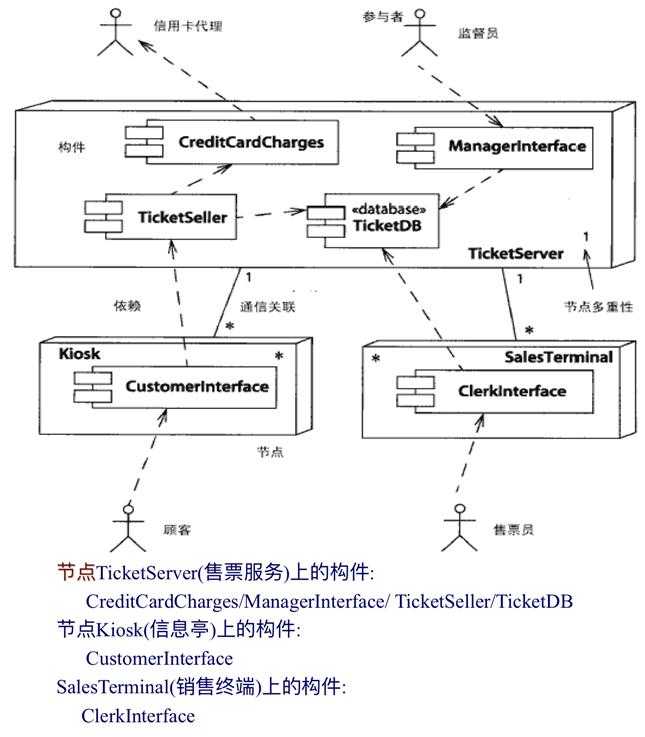

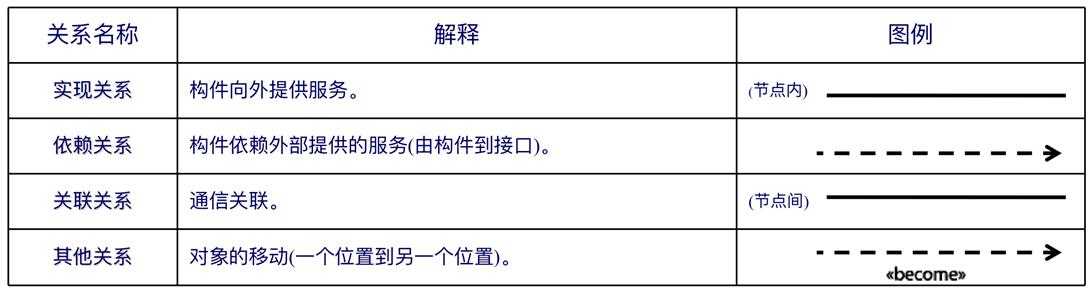

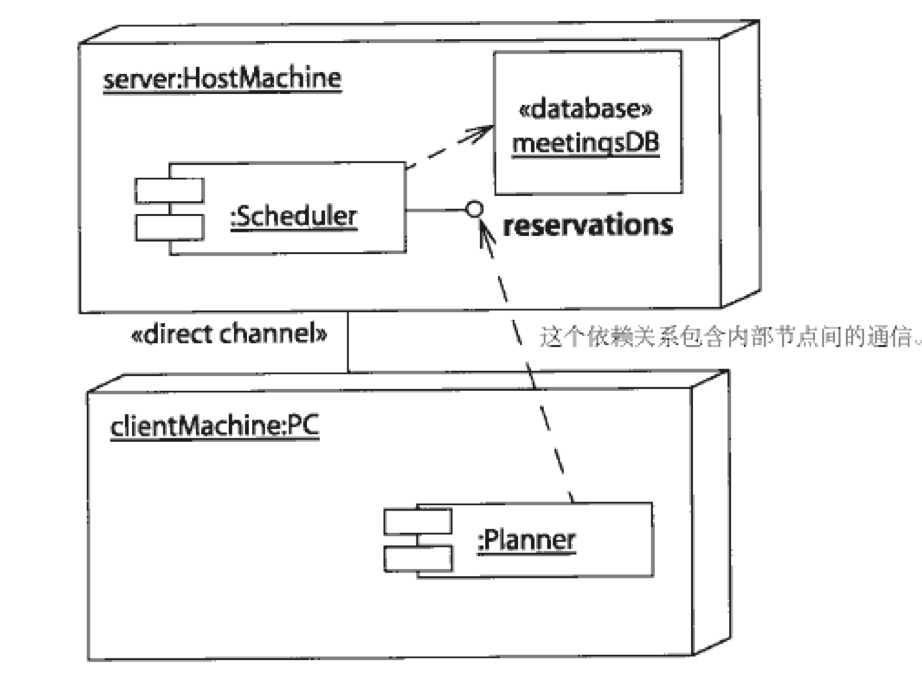

部署图与构件图相同的构成元素：
构件、接口、构件实例、构件向外提供服务、构件要求外部提供的服务。
部署图与构件图的关系：
部署图表现构件实例；
构件图表现构件类型的定义。
部署图偏向于描述构件在节点中运行时的状态，描述了构件运行的环境；
构件图偏向于描述构件之间相互依赖支持的基本关系。
1.《用例驱动UML对象建模应用——范例分析》Doug Rosenberg、Kendall Scott 著，人民邮电出版社，2005。
2.《UML精粹——标准对象建模语言简明指南》(第3版)Martin Fowler 著，徐家福 译，清华大学出版社，2005。
3.《UML对象、组件和框架——Catalysis方法》Desmond Francis D’Souza、Alan Cameron Wills 著，清华大学出版社，2004。
4.《UML和模式应用》(第2版)Craig Larman 著，机械工业出版社，2004。
5.《有效用例模式》Steve Adolph， Paul Bramble 著，车立红 译，清华大学出版社，2003。
6.《用例建模》，Kurt Bittner 著，姜昊 译，清华大学出版社，2003
7.《UML和统一过程实用面向对象的分析和设计》Jim Arlow，Ila Neustadt，机械工业出版社，2003。
8.《UML风格》Scott W. Ambler 著，王少峰 译，清华大学出版社，2004。
9.《UML用户指南》Grady Booch，Ivar Jacobson著，邵维忠等译，机械工业出版社，2001年6月。
10. 《UML参考手册》Ivar Jacobson，James Rumbaugh。姚淑兰，唐发根译。机械工业出版社，2001。原文：https://www.cnblogs.com/leafsunshin/p/11495300.html
