idea使用PlantUML画类图教程

嗯，在学设计模式时，画类图画的麻烦，就查了一下，发现idea可以通过插件实现。查了一下，学习，整理笔记和大家交流。  2019.9.11

安装可以百度，网上有好多。

PlantUML 官网。如果时间多的话，建议大家直接在上面学。http://plantuml.com/zh/class-diagram

列出一些简单的：

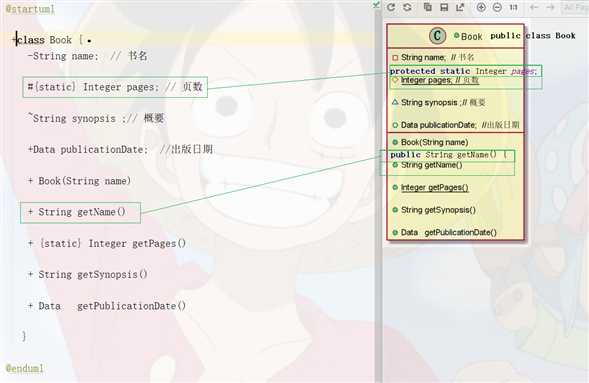

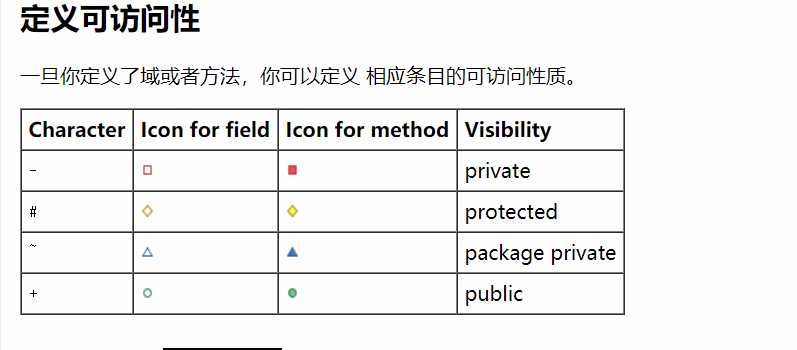

1. 类的属性和方法。

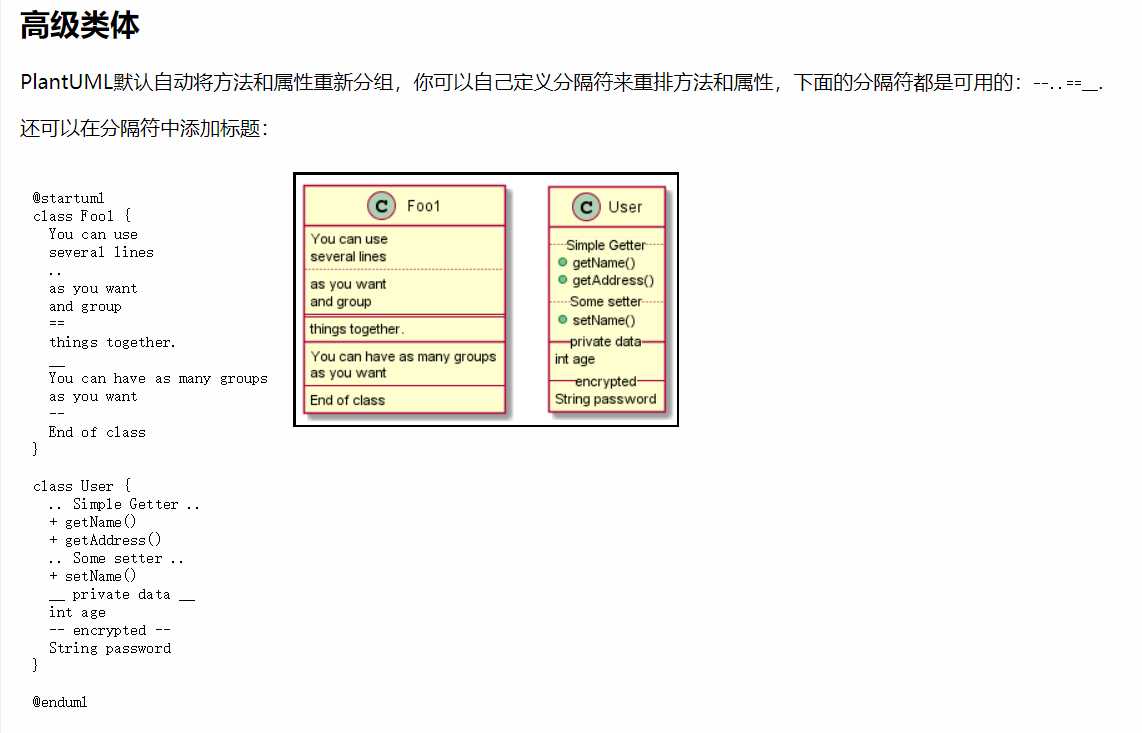

2.
4.

5. package com.liruilong.tx_sjms.Iterator;

   import javax.xml.crypto.Data;

   /**
    * @Description : 表示书的类
    * @Author: Liruilong
    * @Date: 2019/9/11 0:13
    */
   public class Book {
       private String name;  // 书名
       protected static Integer pages; // 页数
       String synopsis ;// 概要
       public  Data publicationDate;

       public Book(String name) {
           this.name = name;
       }
       public String getName() {
           return name;
       }
       public void setName(String name) {
           this.name = name;
       }
       public static Integer getPages() {
           return pages;
       }
       public static void setPages(Integer pages) {
           Book.pages = pages;
       }
       public String getSynopsis() {
           return synopsis;
       }
       public void setSynopsis(String synopsis) {
           this.synopsis = synopsis;
       }
       public Data getPublicationDate() {
           return publicationDate;
       }

       public void setPublicationDate(Data publicationDate) {
           this.publicationDate = publicationDate;
       }


   }

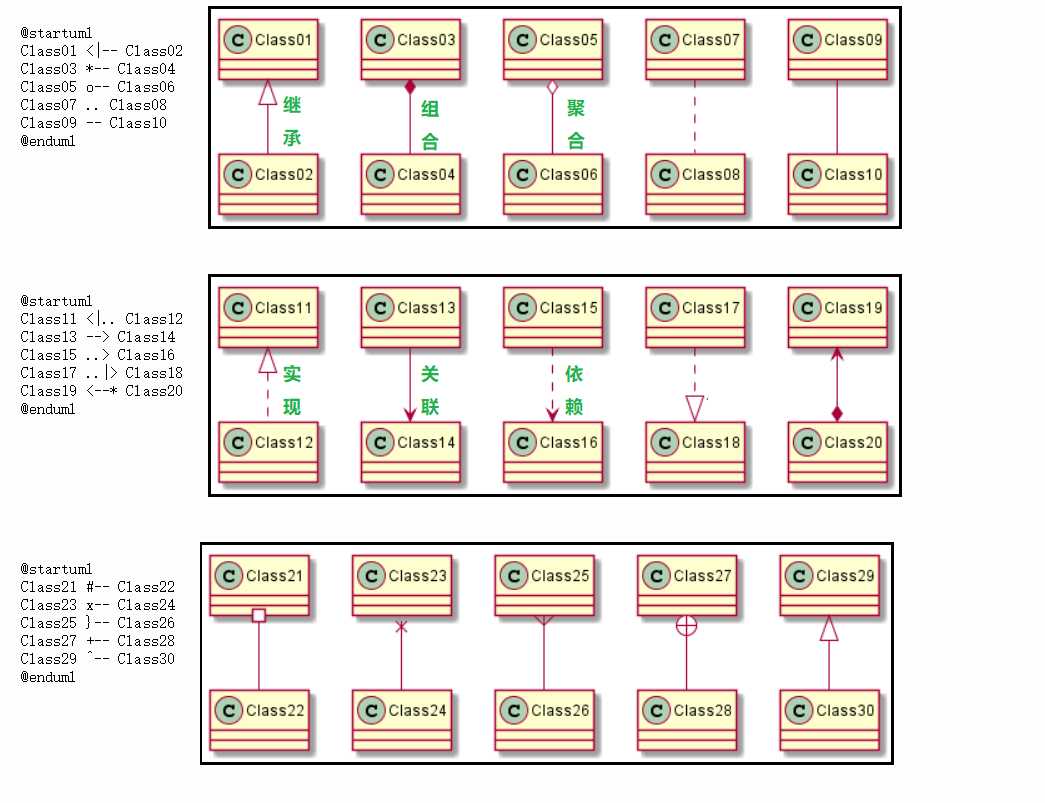

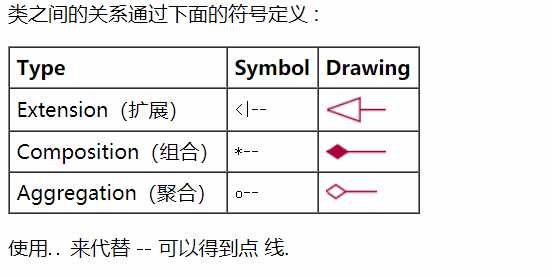

6. 类于类的关系：
7.



8.

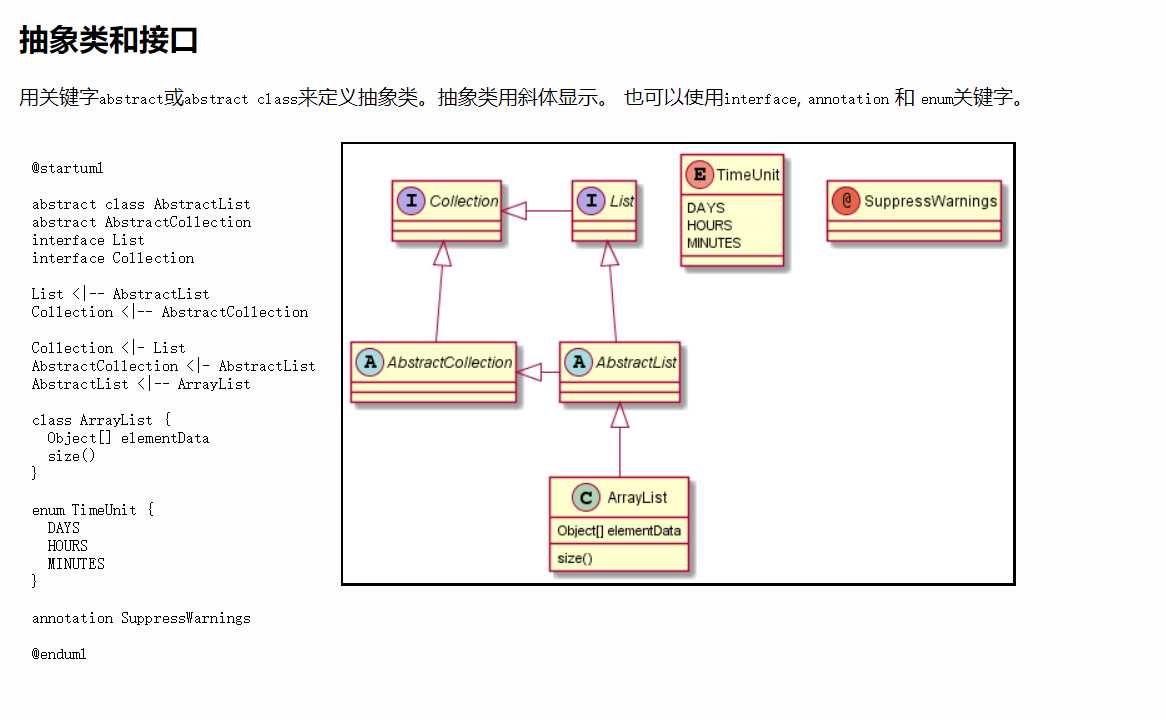

   抽象类和接口：

9.

10.

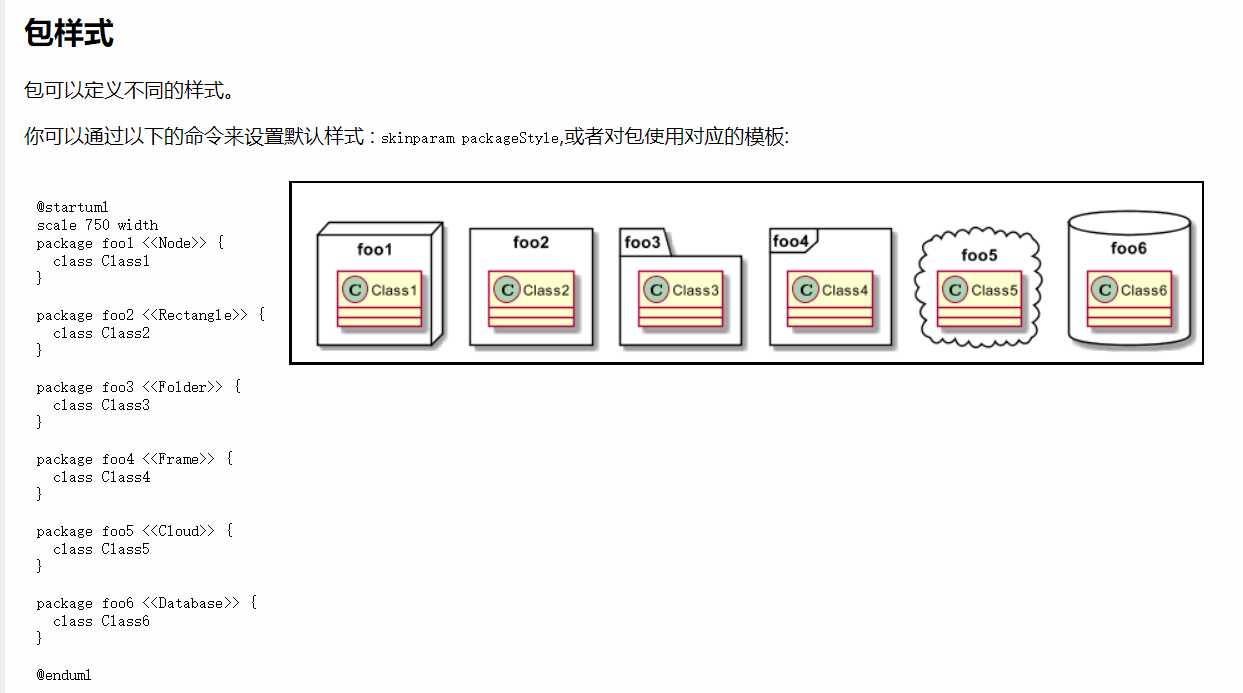

11. 包样式：

12.

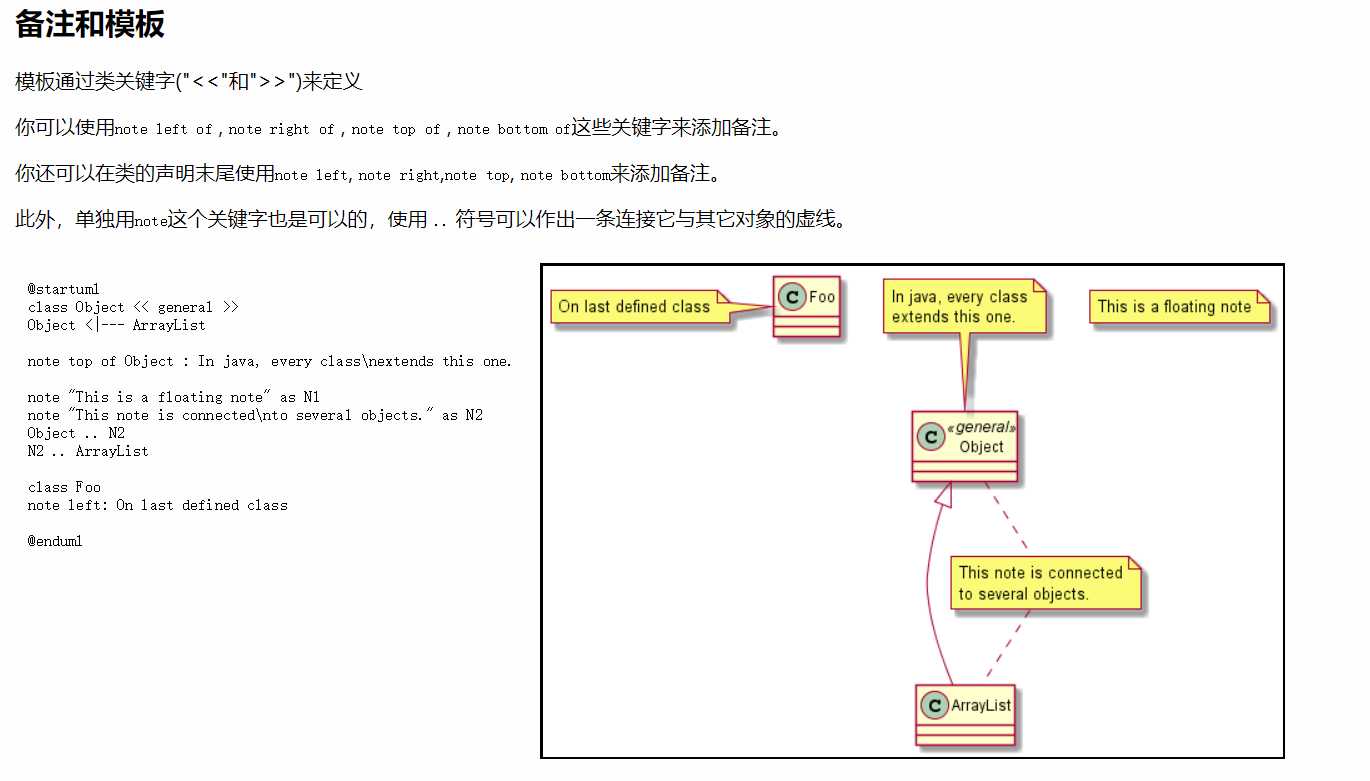

13. 备注和模板
14.





15.





idea使用PlantUML画类图教程

原文：https://www.cnblogs.com/liruilong/p/11506280.html
