Vlan技术（Virtual Local Area Network）

1.Vlan作用

• 隔离广播域：防止网络中的广播包过多，导致网络拥塞，同时也是为了提高网络带宽的利用率。
• 实现故障隔离：减小网络故障带来的影响，缩小范围后也方便故障的定位和排除。
• 增强安全性：不同Vlan间的数据通信只能通过三层设备进行，在三层设备上采取安全措施可以防止病毒在局域网内大范围扩散。

2.Vlan的划分方式

可以基于交换机端口的（最常用），基于协议的，基于IP地址的，基于MAC地址的。

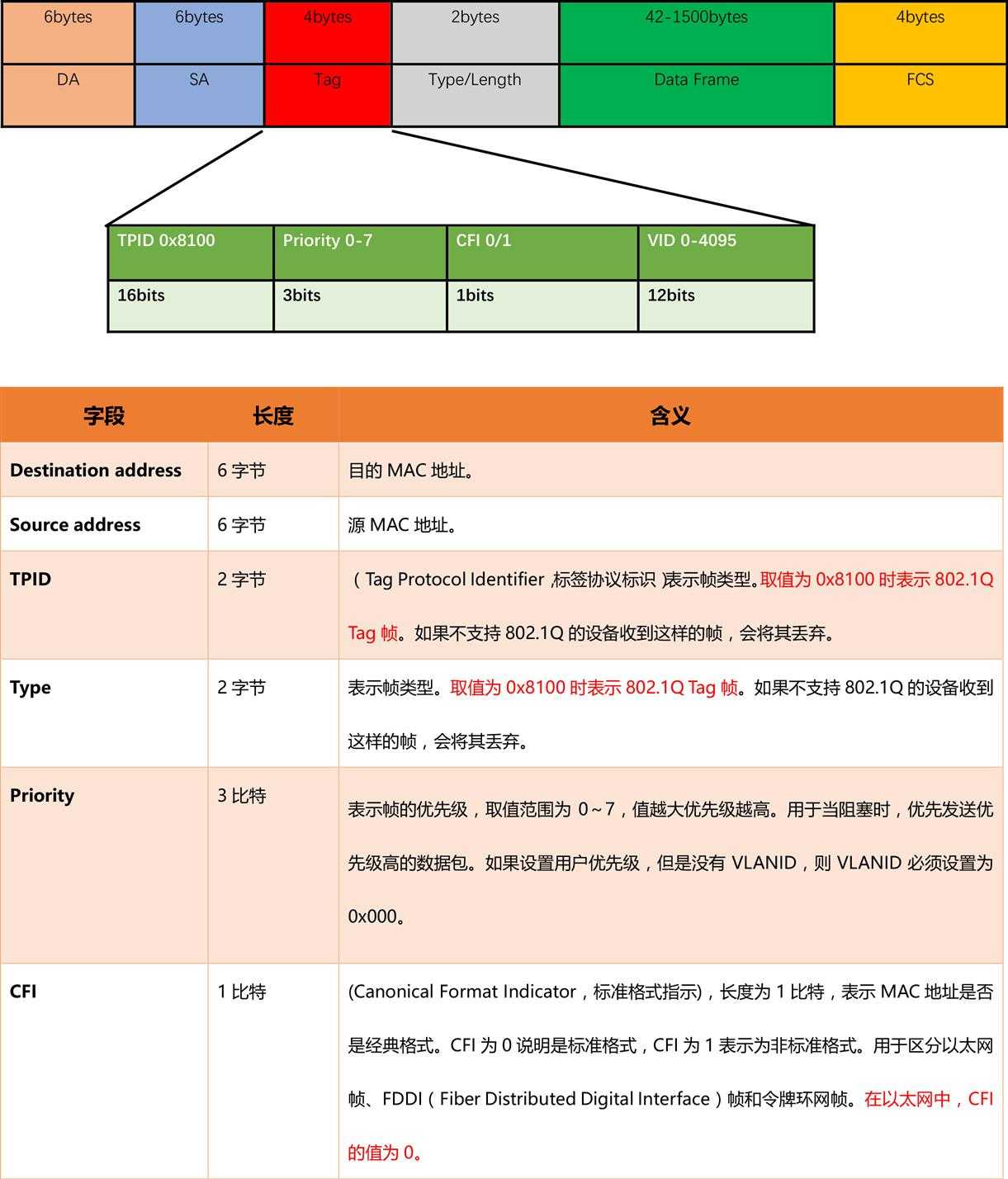

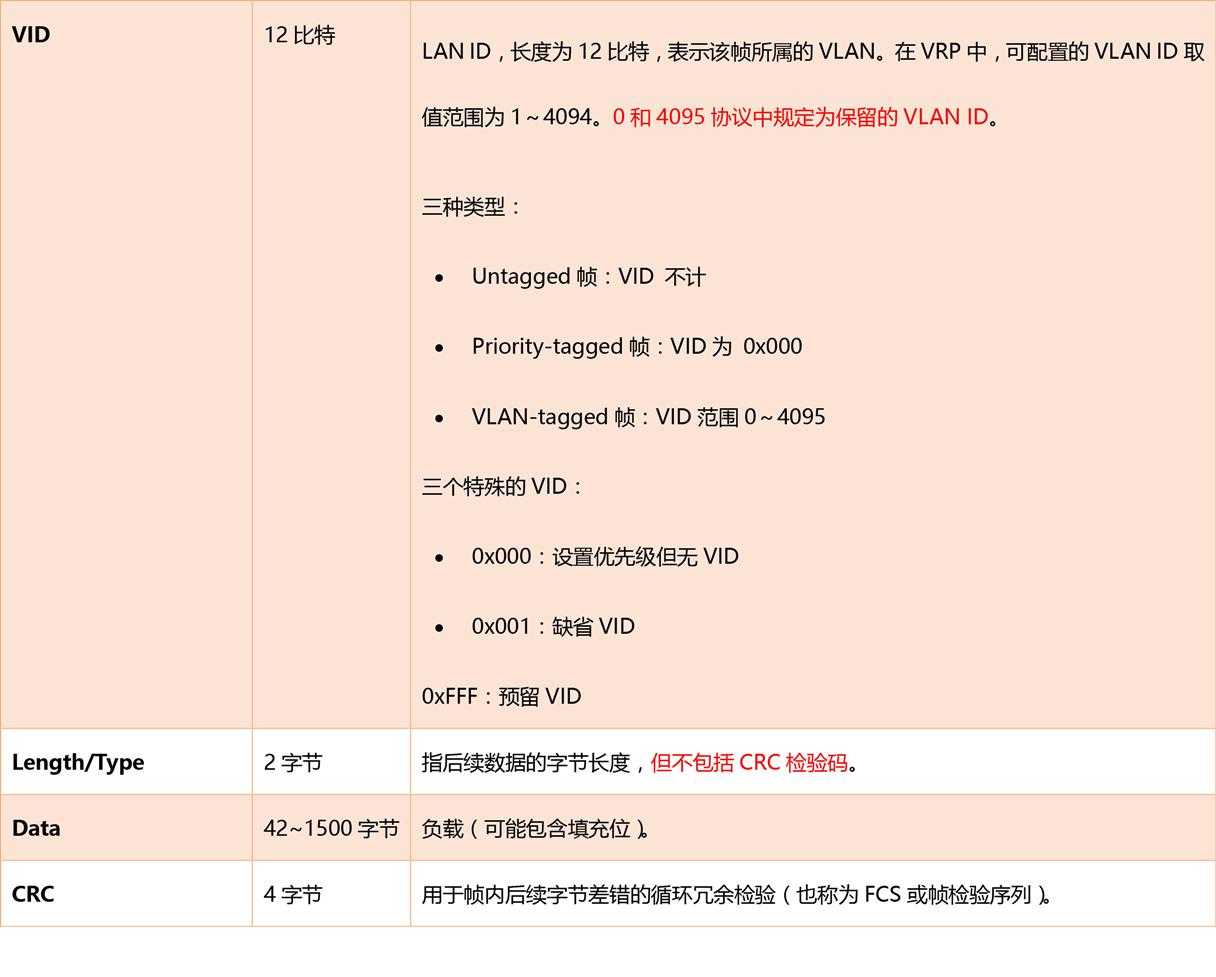

3.802.1q帧结构

 4.交换机端口分类

• Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口。
• Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口。
• Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。

1.  Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。
2. 端口的缺省VLAN的概念：Access端口只属于1个VLAN，所以它的缺省VLAN就是它所在的VLAN，不用设置；
   　　Hybrid端口和Trunk端口属于多个VLAN，所以需要设置缺省VLAN ID。缺省情况下，Hybrid端口和Trunk端口的缺省VLAN为VLAN 1。
3. 当端口接收到不带VLAN Tag的报文后，则将报文转发到属于缺省VLAN的端口（如果设置了端口的缺省VLAN ID）。当端口发送带有VLAN Tag的报文时，如果该报文的VLAN ID与端口缺省的VLAN ID相同，则系统将去掉报文的VLAN Tag，然后再发送该报文。
   　　注：对于华为交换机缺省VLAN被称为“Pvid Vlan”，对于思科交换机缺省VLAN被称为“Native Vlan”交换机。
4. 交换机接口出入数据处理过程如下：
   　　---Acess端口收报文:
   　　收到一个报文,判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发,如果有则直接丢弃（缺省）
   　　---Acess端口发报文（从交换机内部往外发送）：
   　　将报文的VLAN信息剥离，直接发送出去
   　　（所以，Access端口可以实现同一交换机上相同VLAN下的主机通信；也可以实现交换机级连时的缺省VLAN1报文交换，但不能实现VLAN透传。）
   　　---trunk端口收报文：
   　　收到一个报文，判断是否有VLAN信息：如果有，判断该trunk端口是否允许该 VLAN的数据进入：如果可以则转发，否则丢弃；如果没有VLAN信息则打上端口的PVID，并进行交换转发。
   　　---trunk端口发报文：
   　　比较将要发送报文的VLAN信息和端口的PVID，如果不相等则直接发送。如果两者相等则剥离VLAN信息，再发送。
   　　（所以，将交换机级连口统统设置为Trunk并允许所有VLAN通过后，VLAN2－VLAN4000直接透传，而VLAN1则因为和Trunk缺省PVID相同，需要通过剥离VLAN信息又添加VLAN信息实现了透传。而如果更         改Trunk的缺省PVID，则可以实现某一交换机下的VLAN-X和另一交换机下的VLAN-Y通信。）
    　  ---hybrid端口收报文：
   　　收到一个报文,判断是否有VLAN信息：如果有，则判断该hybrid端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃(此时端口上的untag配置是不用考虑的，untag配置只对发送报文时起作用)；
   　　如果没有则打上端口的PVID，并进行交换转发。
   　　---hybrid端口发报文：
   　　一）、判断该VLAN在本端口的属性（show interface 即可看到该端口对哪些VLAN是untag，哪些VLAN是tag）
   　　二）、如果是untag则剥离VLAN信息，再发送，如果是tag则直接发送。
   　　（所以，Hybrid实现了不同VLAN下的主机的通信。）

5.VLAN的简单配置

     1.创建vlan

• Switch(config)#vlanvlan-id   //创建vlan
• Switch(config-vlan)#namevlan-name   //（可选）命名vlan

     2.将交换机端口加入到vlan中

• Switch(config)#interface interface    //进入端口配置模式
• Switch(config-if)#switchport mode access   //将端口模式设置为接入端口
• Switch(config-if)#switchport access vlan vlan-id   //将端口添加到特定vlan中

    3.多个端口添加到同一vlan中（可选）

• Switch(config)#interface range interface-range   //进入需要添加vlan的一组端口中
• Switch(config-range-if)#switchport mode access   //将端口模式设置为接入端口
• Switch(config-range-if)#switchport accessvlan-id   //将一组端口划分到指定vlan中

    4.配置Trunk端口及Native VLAN（交换机与交换机之间的接口）

• Swtich(config)#interface interface   //进入需要配置的端口
• Switch(config-if)#switchport mode trunk   //将端口的模式配置为trunk
• Switch(config-fi)#switchport trunk native vlan vlan-id   //配置Trunk的Native VLAN（Trunk两端端口的Native VLAN必须一致）

    5.配置VLAN许可列表

• Swtich(config)#interface interface   //进入需要配置的端口
• Switch(config-if)#switchport mode trunk   //将端口的模式配置为trunk
• Switch(config-if)#switchport trunk allowed vlan { all | [add | remove | except] }  vlan-list   //定义Trunk 的VLAN列表

6.VLAN间实现通信

   1.SVI技术（Switch Virtual Interfaces）

实现方法：在三层交换机上为各VLAN创建虚拟VLAN接口（SVI）,并为SVI接口配置IP地址，作为各主机的网关地址。
