剃须刀电路原理图：

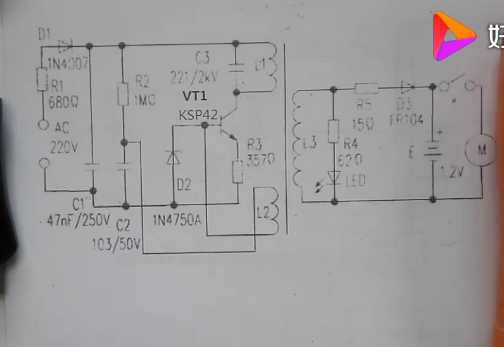

光头机电拆了这个剃须刀，电路图原理如下：
220V AC 经过限流电阻R1 680Ω，1N4007二极管半波整流，经过C1电容滤波得到311V直流电压。311V直流经过高频变压器L1绕组到达KSP43的集电极。同时311V直流经过R2在经过高频变压器L2绕组到达KSP42的基极，产生基极电流。KSP42导通，经过L1的电流形成回路。
剃须刀 电路图
