0个人信息

姓名：王普田

学号：201821121113

班级：计算1814

1 实验目的

熟练使用Packet Tracer工具。分析抓到的应用层协议数据包，深入理解应用层协议，包括语法、语义、时序。

2 实验内容

使用Packet Tracer，正确配置网络参数，抓取应用层协议的数据包并分析，协议包含DNS、FTP, DHCP, stmp, pop3。步骤包含：

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

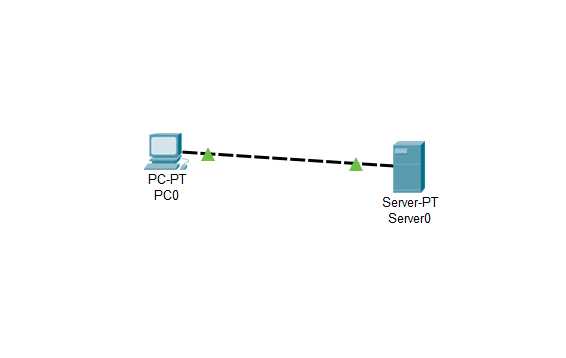

（1）建立网络拓扑结构

 加入了一个客户端(PC0)和一个服务端(Server0)

3.1 DNS

（2）配置参数

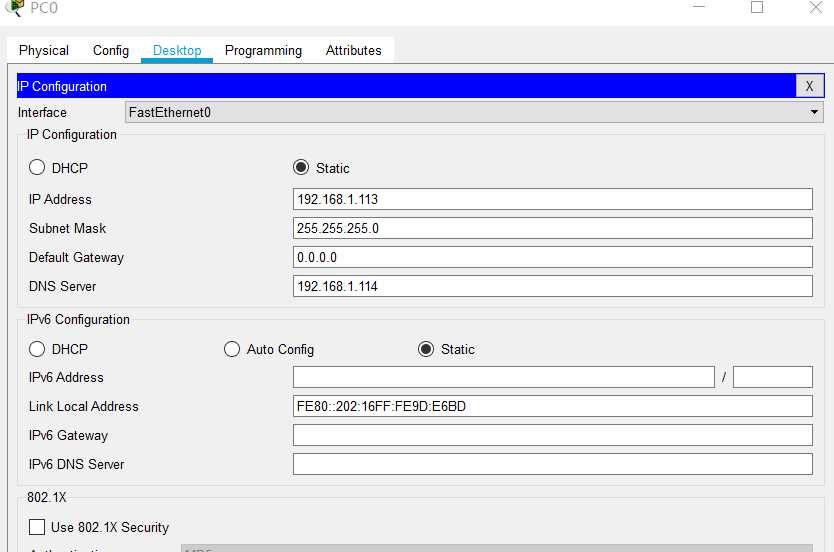

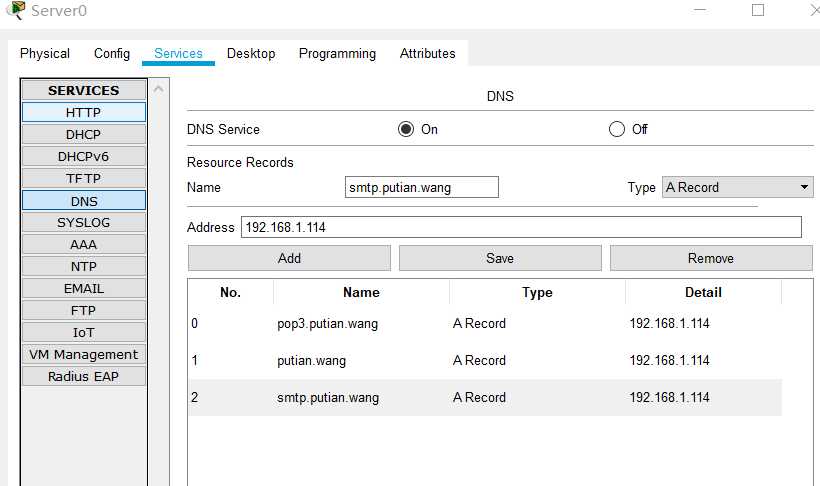

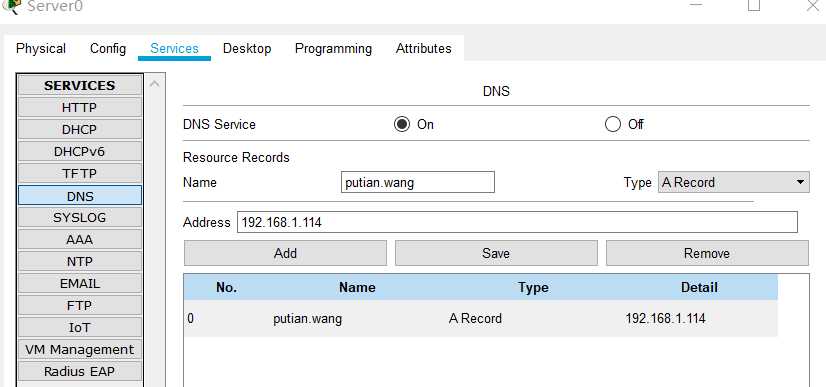

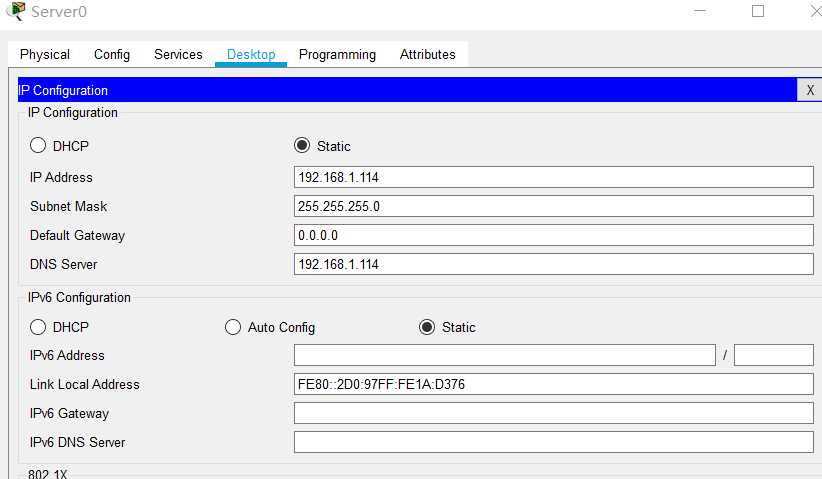

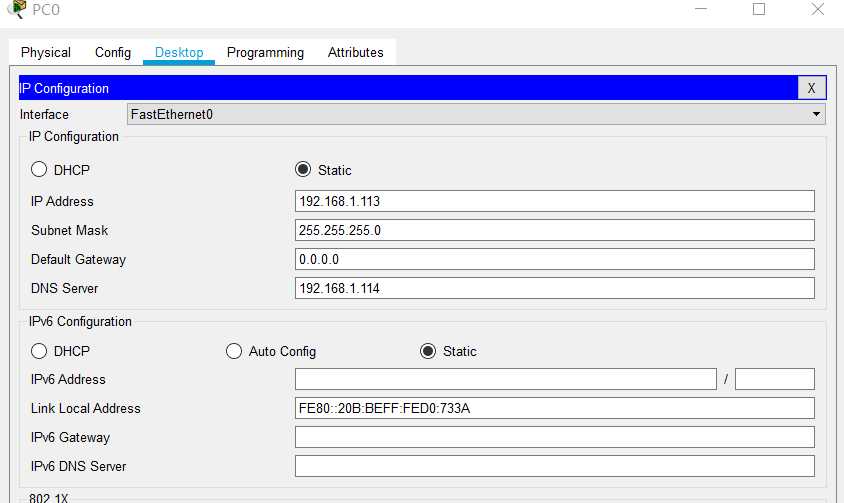

客户端(PC0)的IP地址为：192.168.1.113，其DNS Server为：192.168.1.114，服务端(Server0)的IP地址为：192.168.1.114，服务端的域名为putian.wang，如下图所示

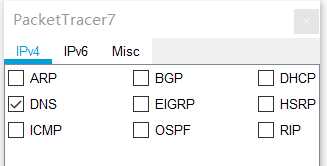

只勾选DNS

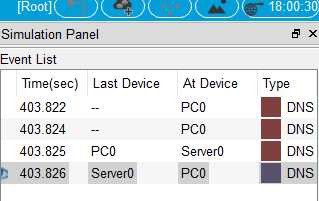

（3）抓包并分析抓到的数据包

通过客户端(PC0)的Web Browser输入putian.wang进行抓包，如下图

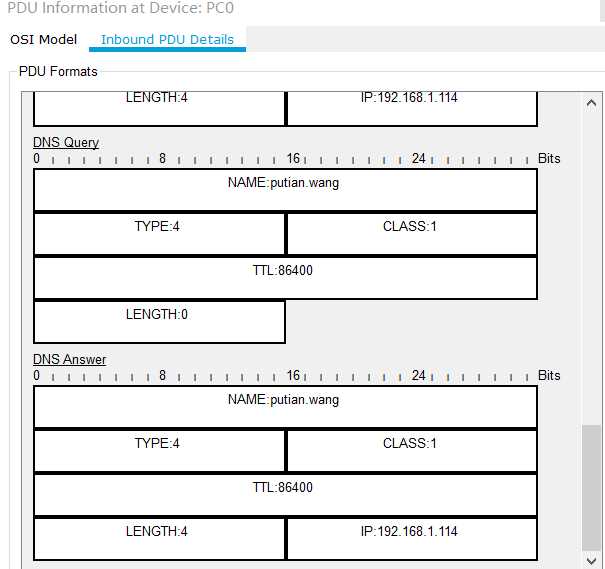

DNS Answer是域名的应答，域名的网址是192.168.1.114。

3.2 FTP

（1）配置参数

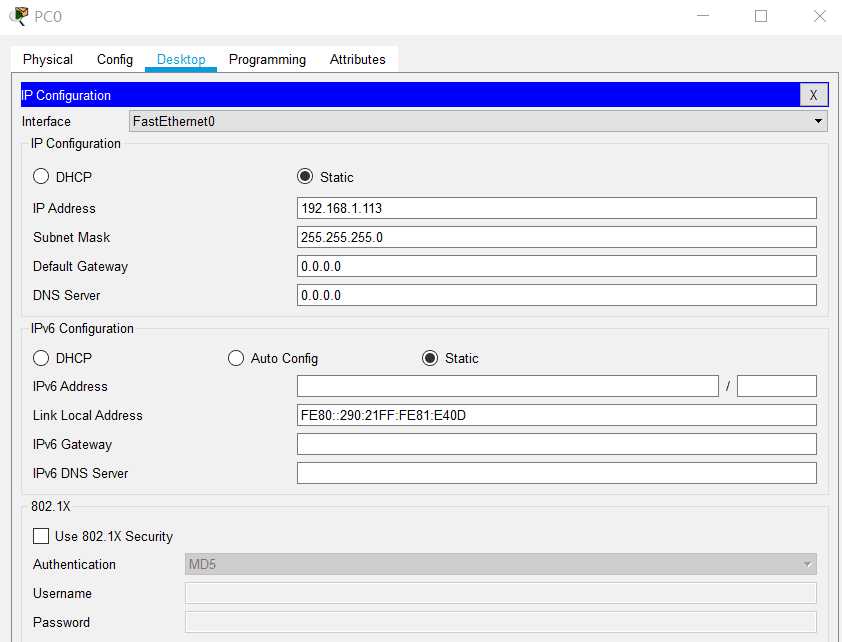

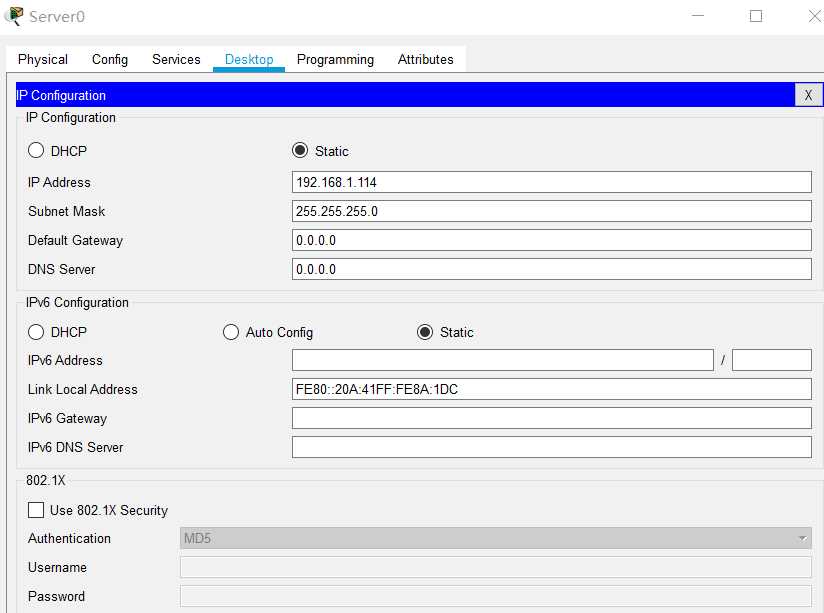

客户端(PC0)的IP地址为：192.168.1.113，服务端(Server0)的IP地址为：192.168.1.114，如下图所示：

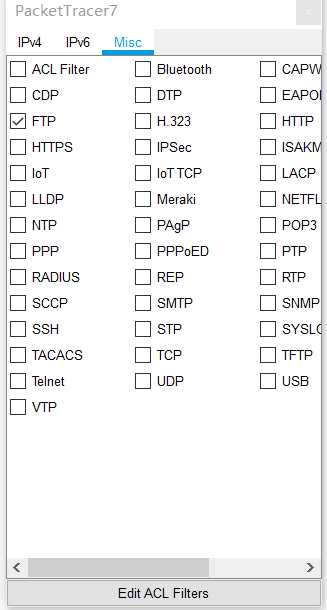

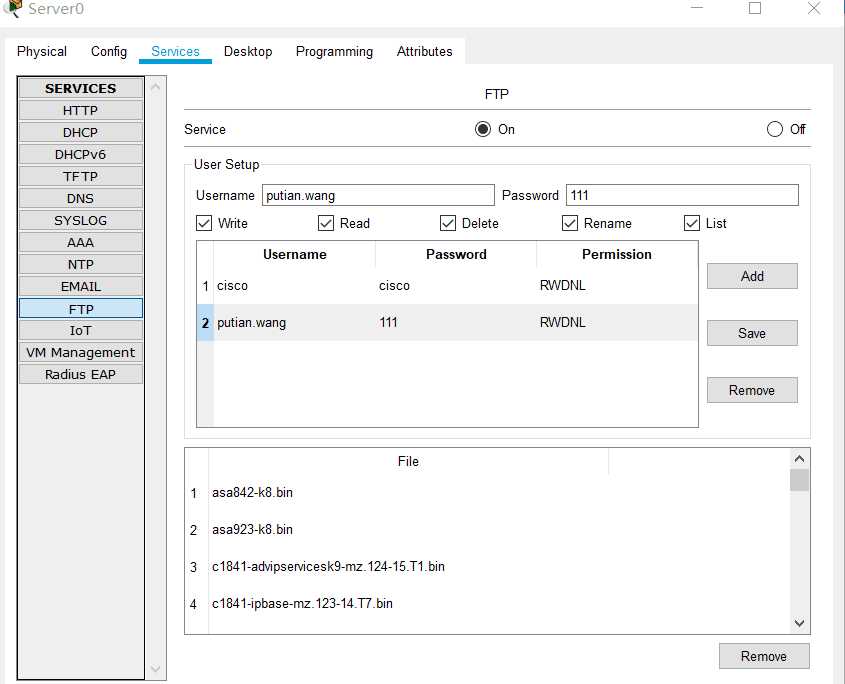

只勾选FTP

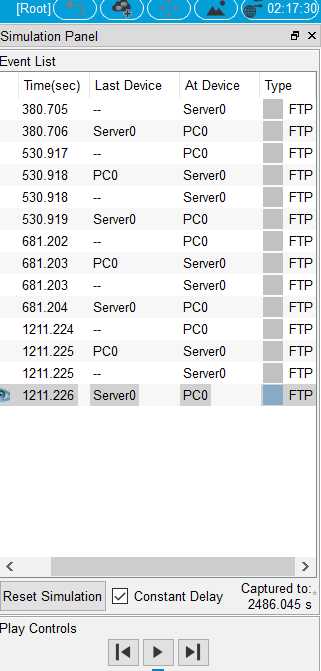

（2）抓包并分析抓到的数据包

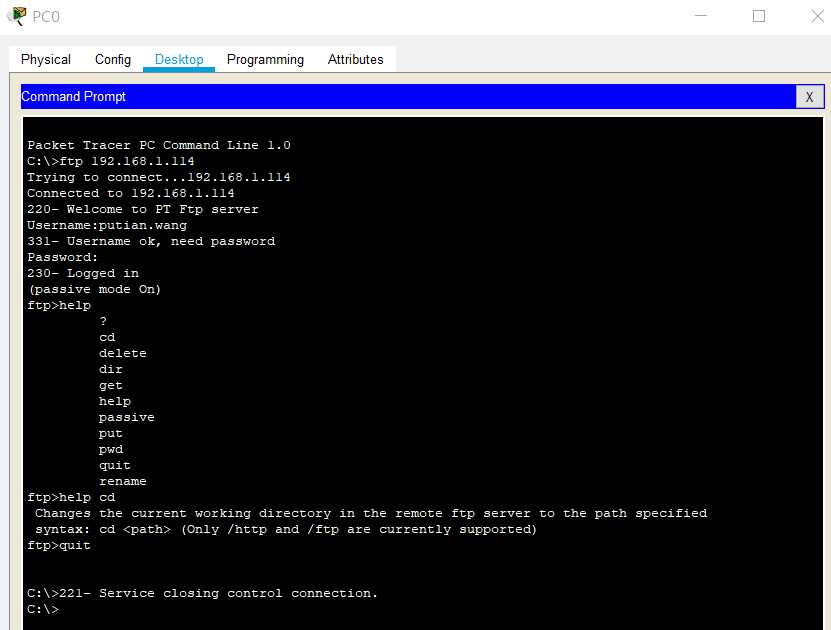

使用命令行：

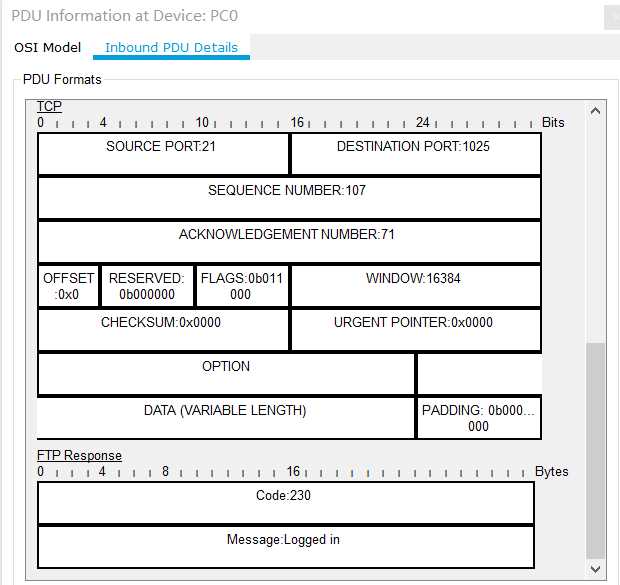

 以下面的一个包为例：

 报文为输入用户名和登录密码后Server0发出的响应报文，报文显示信息：登录成功。

3.3 DHCP

（1）配置参数

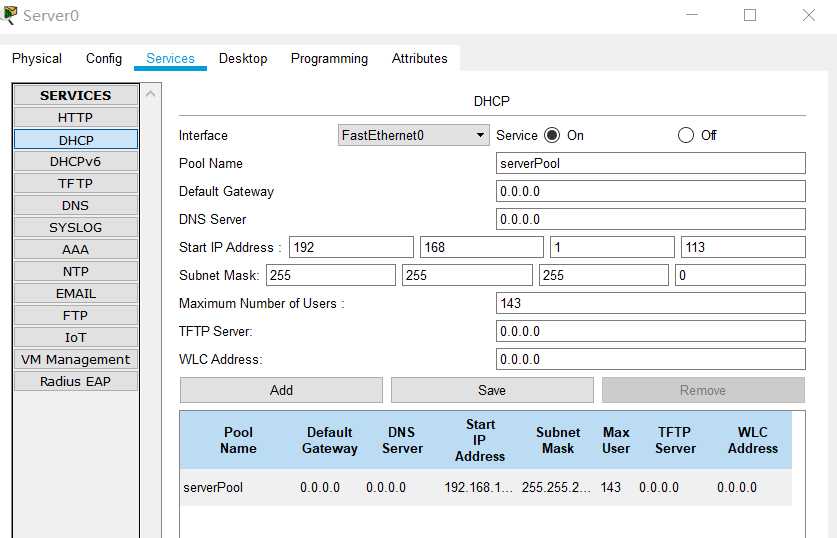

服务端(Server0)的IP地址为：192.168.1.113

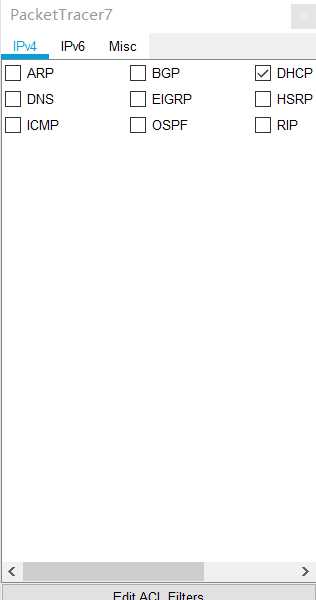

 只勾选DHCP

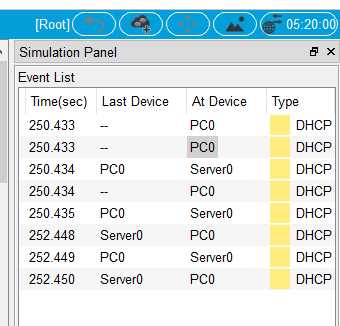

（2）抓包并分析抓到的数据包

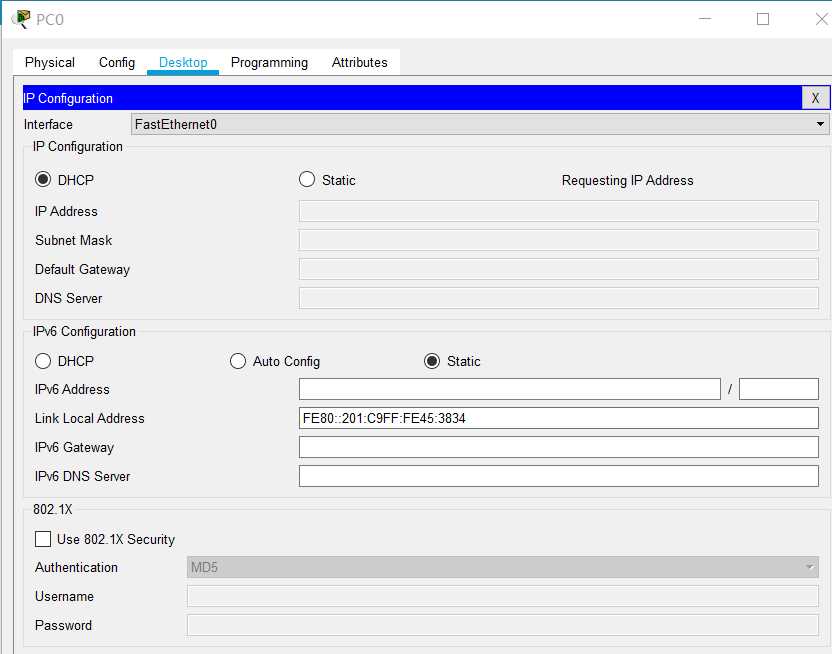

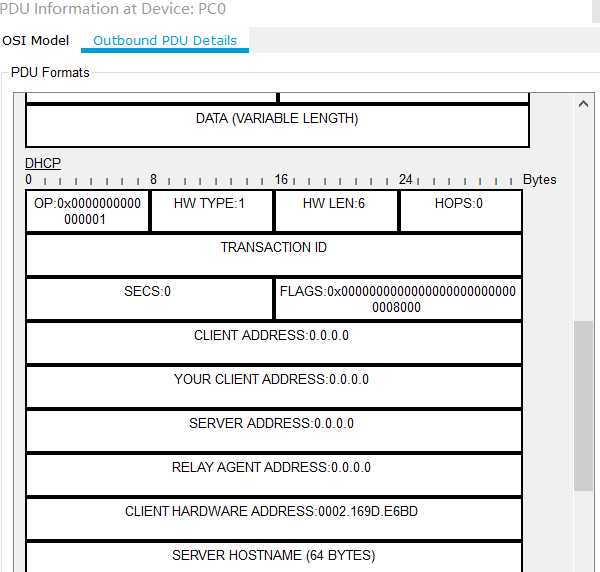

刚开始PC的IP地址为空：

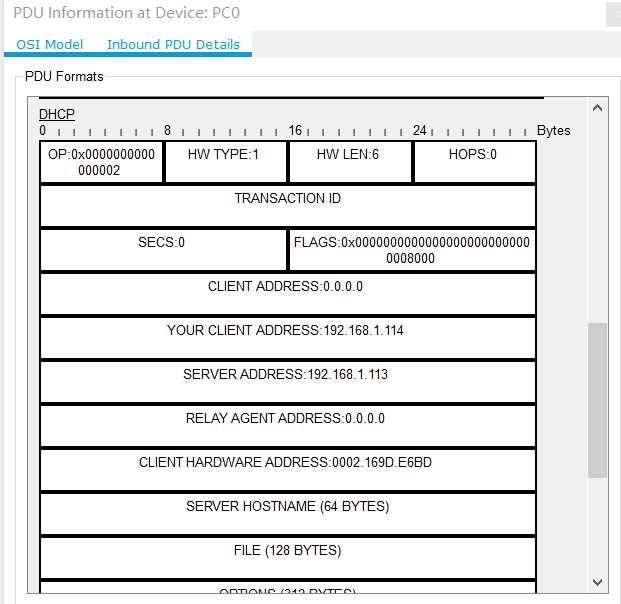

后面PC被分配到了IP地址（192.168.1.114）

3.4 smtp和pop3

（1）配置参数

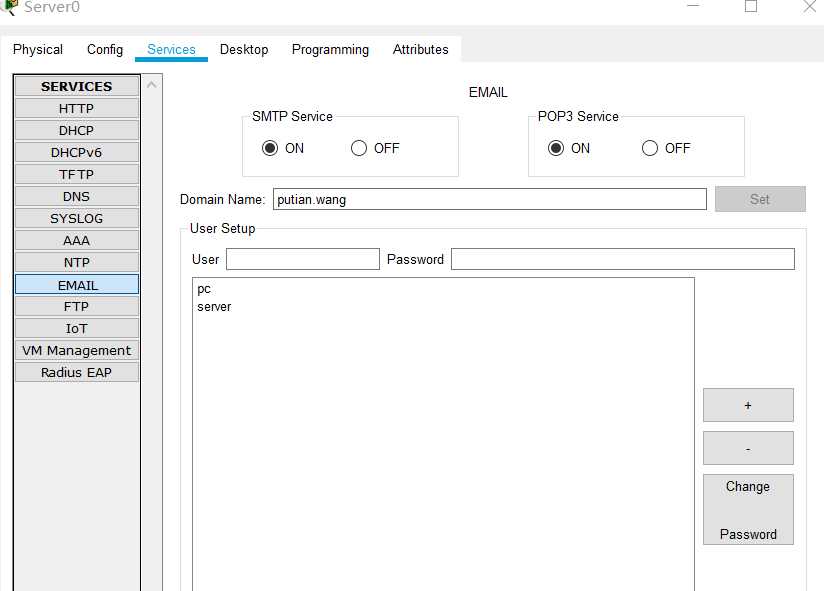

设置服务端的信息：

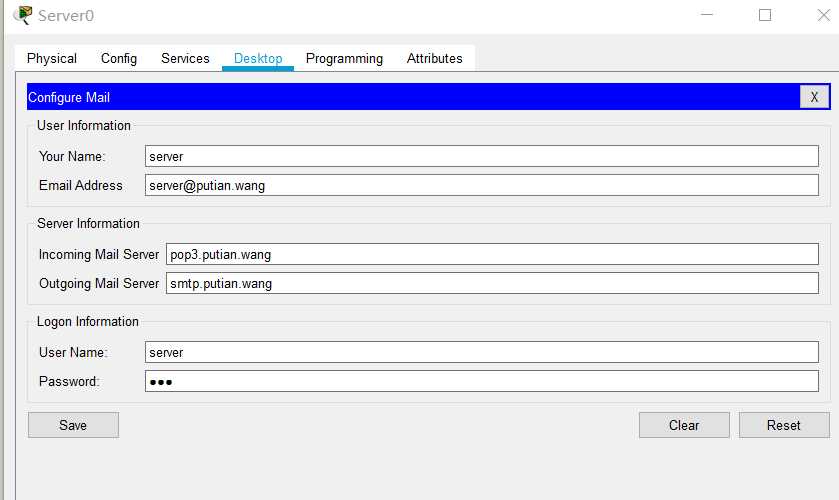

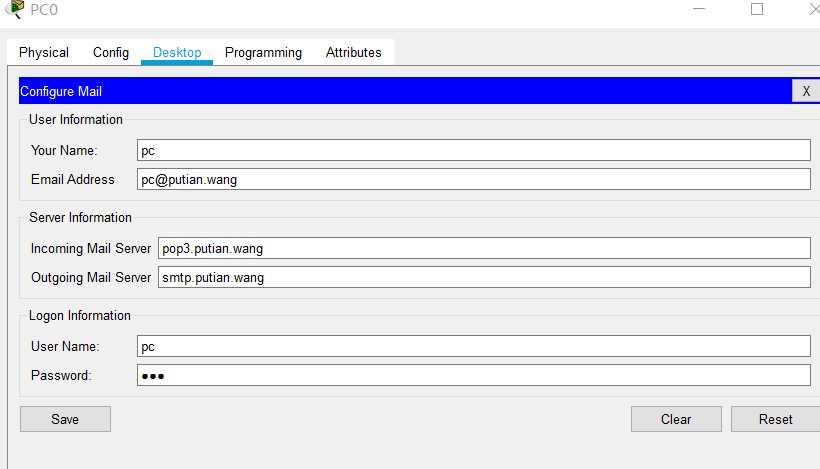

设置pc端的信息：

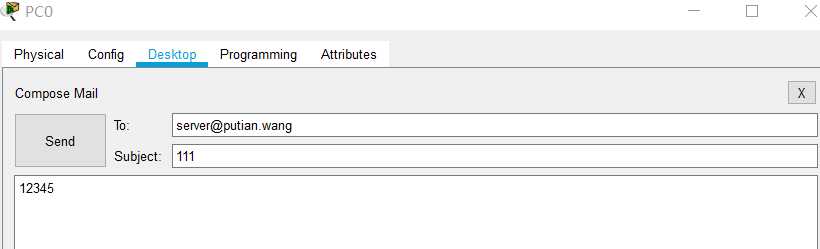

 编写发送邮件：

邮件成功发送

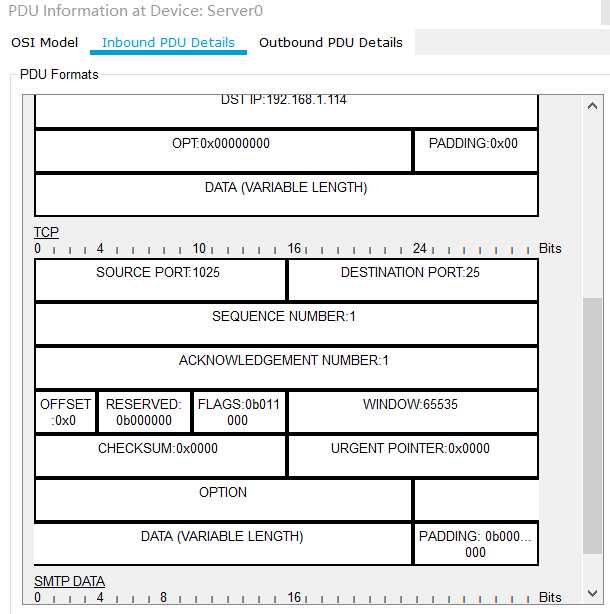

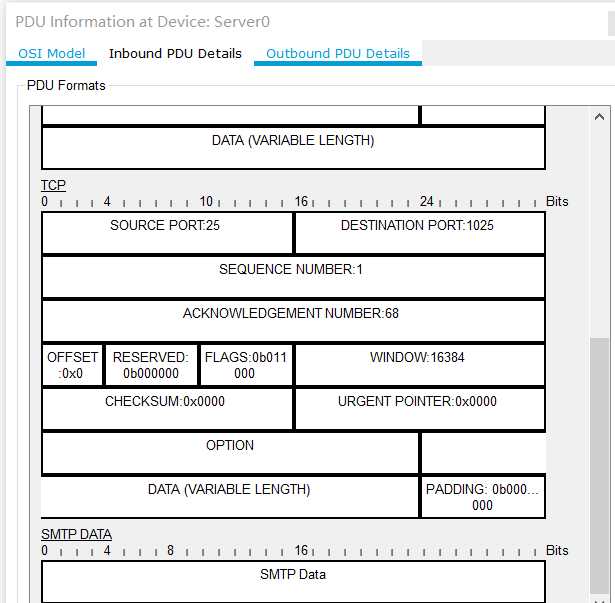

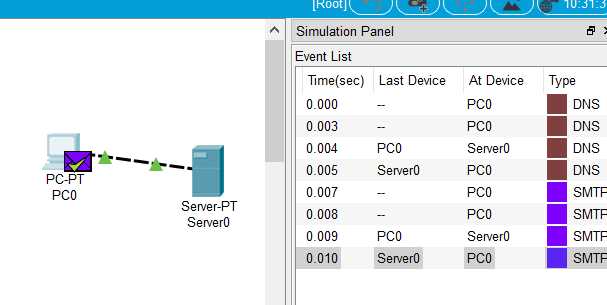

 （2）抓包并分析抓到的数据包

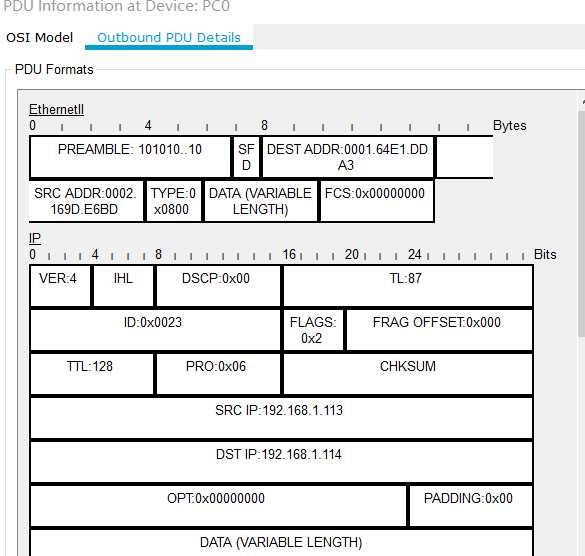

SMTP通信时先建立连接，连接是在发送主机的SMTP客户和接受主机的SMTP服务器之间建立的，邮件发送完成后，SMTP释放TCP连接。POP3客户端与邮件服务器的端口建立TCP连接，客户端向服务器发出各种命令，来请求服务。服务端解析用户的命令，做出相应动作并返回给客户端一个响应。用户代理解析从服务端获得的邮件，以适当形式呈现出来。最后断开连接。图中的SRC IP就是服务端的地址。
