TRANK和VTP

时间:2019-09-21 11:06:57      阅读:87      评论:0      收藏:0      [点我收藏+]

需求:因为公司规模逐渐扩大,出现相同部门不同办公室的情况,老板提出新的要求:相同部门可以通信,不同部门不能通信。

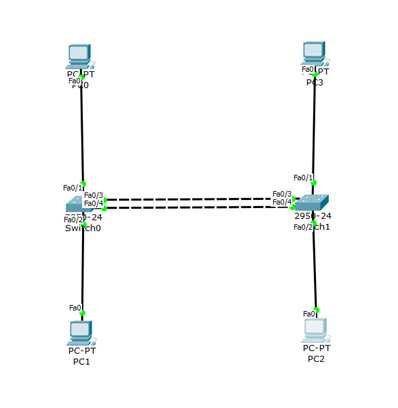

利用vlan:

技术分享图片

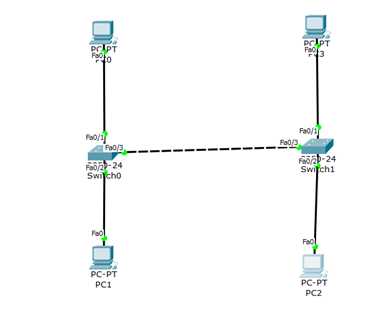

缺点:浪费材料,应用技术手段把两条交叉线变成一条。

技术分享图片





因此,引进trunk技术

1、交换设备的端口模式

1) Access模式:进入带上标签,出去前会判断标签,出去后会摘掉标签。Eg:VLAN

2) Trunk模式:终端不会直连,出去前不会判断标签,出去后不摘掉标签。Eg:Trank

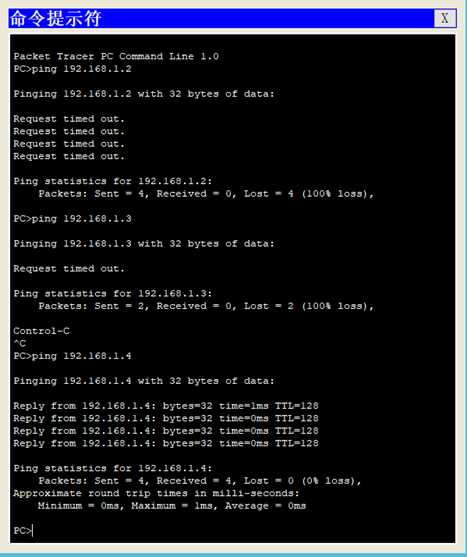

2、如何开启Trank

选择直连两台设备中的其中一个端口:

 1 Switchport mode trunk
 2 (该命令会自动同步两台设备执行)
 3 具体命令:
 4 Switch>enable
 5 Switch#configure terminal
 6 Switch(config)#interface fastEthernet 0/3
 7 Switch(config-if)#switchport mode trunk

技术分享图片





VTP

1、VTP

VTP:VLAN中间协议(VLAN trunk Protocol)

作用:在多台虚拟机中同步VLAN数据

2、模式

模式

名称

功能

客户

Client

只能学习,不能管理

服务

Server

可以管理,可以发布

传输

Transparent

只可传输,不会学习

3、命令

名称

命令

作用

Domain

名称

设置VTP同步名称

Mode

模式

设置VTP同步模式

Password

密码

设置VTP同步密码



4、具体命令

客户机2

Switch>enable
Switch#configure terminal
Switch(config)#interface range fastEthernet 0/1-2
Switch(config-if)#switchport mode trunk
Switch(config-if)vtp domain qwe    #账号
Switch(config-if)vtp mode client   #模式
Switch(config-if)vtp password 123  #密码

技术分享图片







TRANK和VTP

原文:https://www.cnblogs.com/twoo/p/11561352.html
