个人信息

• 姓名    涂标锋
• 学号    201821121078
• 班级    计算1813

1 实验目的

熟练使用Packet Tracer工具。分析抓到的应用层协议数据包，深入理解应用层协议，包括语法、语义、时序。

2 实验内容

使用Packet Tracer，正确配置网络参数，抓取应用层协议的数据包并分析，协议包含DNS、FTP, DHCP, stmp, pop3。步骤包含：

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3 实验报告

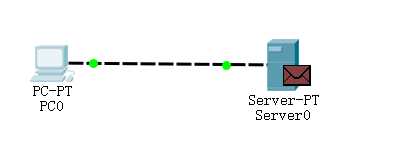

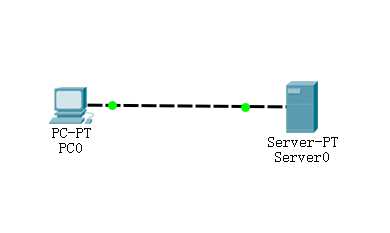

构建网络拓扑结构图

3.1 DNS

3.1.1 配置参数

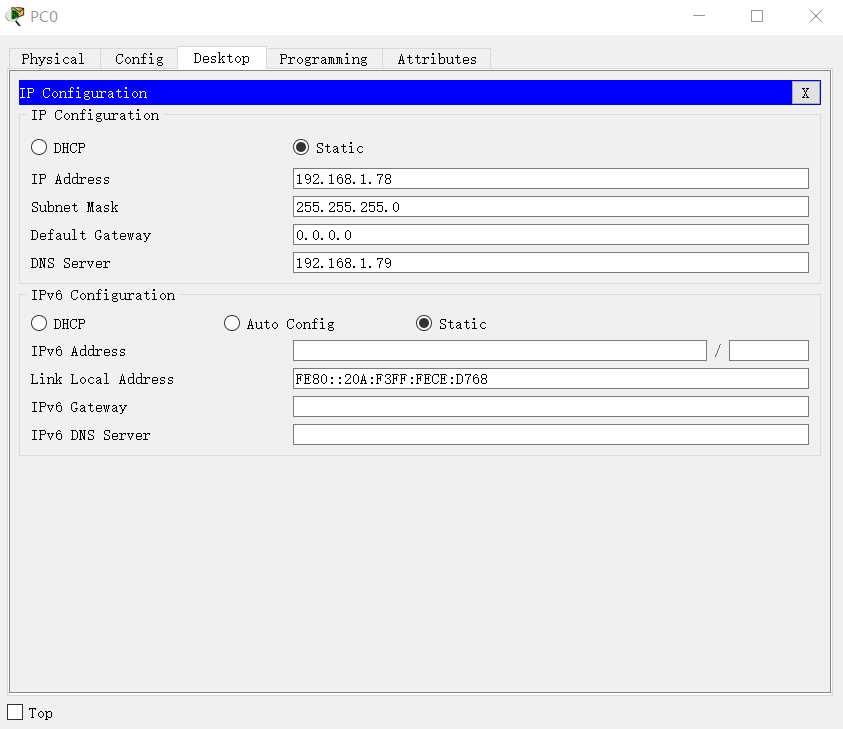

pc端配置：

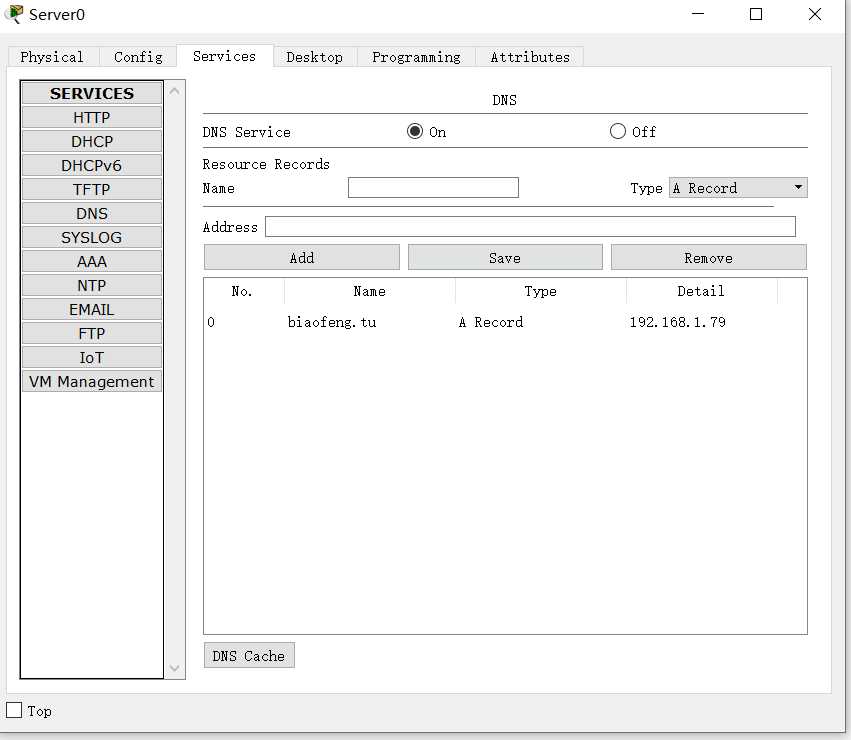

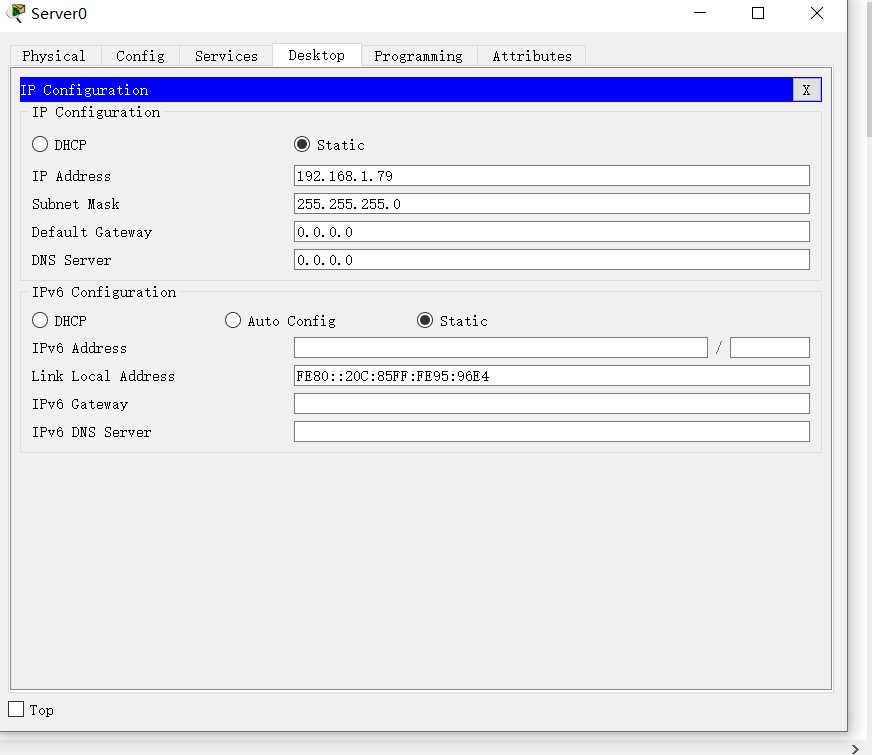

 服务器端配置：

3.1.2  抓包并分析抓到的数据包

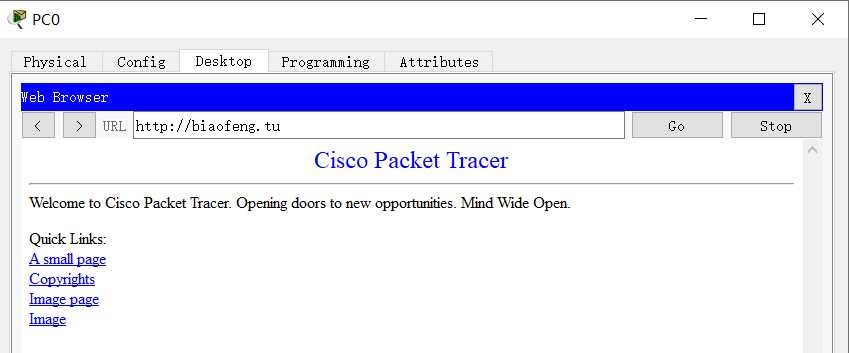

a.在pc端打开web browser界面，输入刚才配置的域名

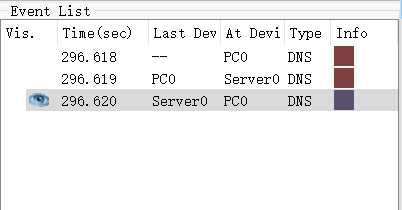

b. 选择DNS协议

c  分析抓到的数据包

   请求报文：

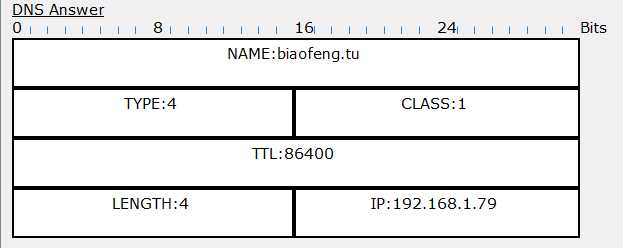

  响应报文：

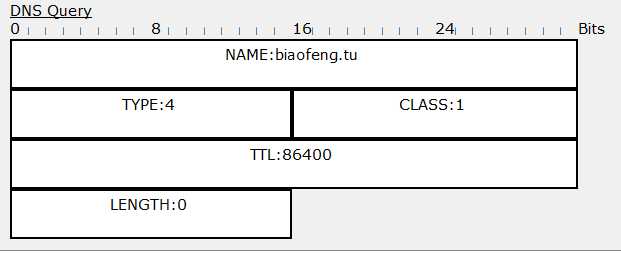

分析：

NAME:biaofeng.tu       表示访问的域名的信息

TYPE                           查询的类型

CLASS                        查询的类

TTL                              指生存时间（过了这个时间就要更新，也就是原来报文过期），该时间越长（单位s），缓存时间越长，可以节省域名解析时间。

LENGTH                     数据的长度

IP                                访问的地址

 3.2 FTP

 3.2.1  配置参数

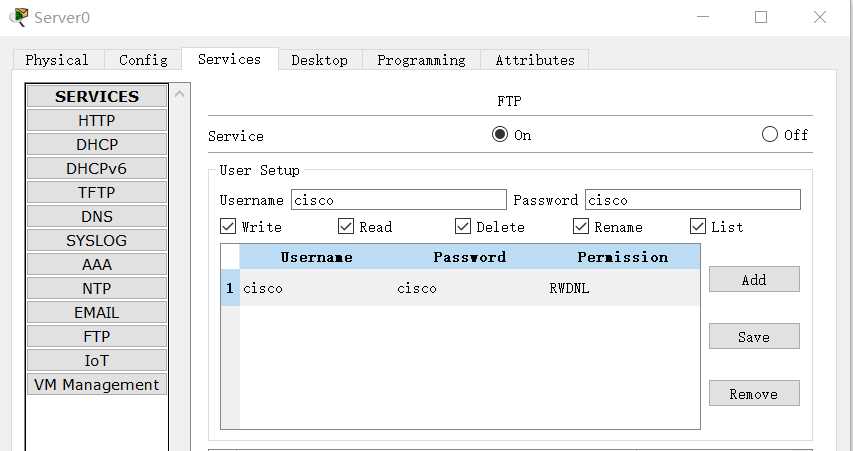

IP同上，打开server0的services面，找到FTP，完成如下配置

 在协议中单选一个FTP，然后开始抓包

3.2.2  抓包并分析数据包

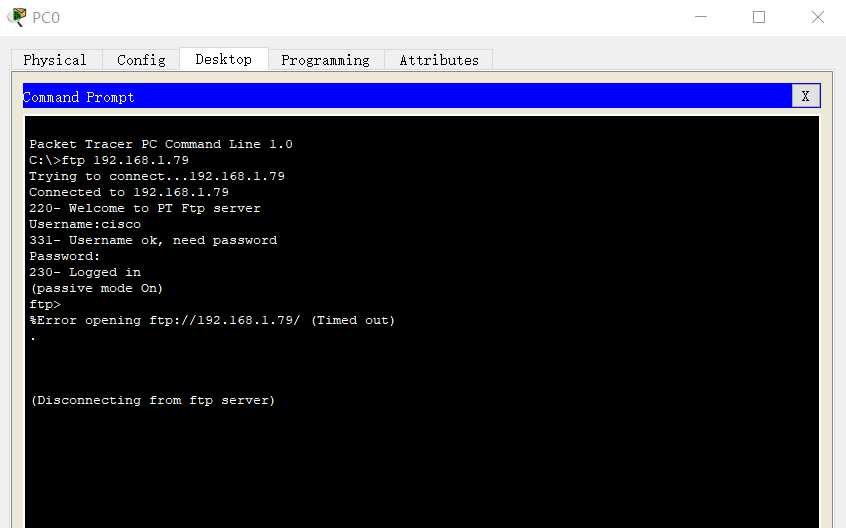

 a 选择pc0中的Desktop-Command Prompt，输入如下数据，并抓包

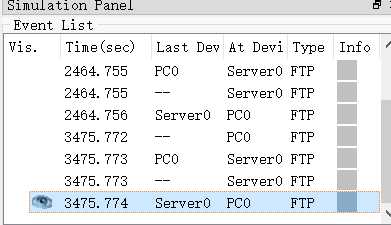

 抓到的包

b  分析数据包

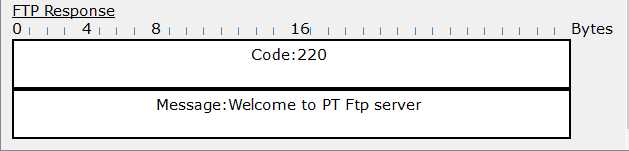

                  Code：220 Welcome to PT Ftp server  连接成功，服务器准备就绪

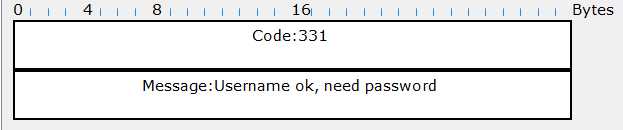

                  Code：331 Username ok， need password  用户名没有问题，需要相应的密码

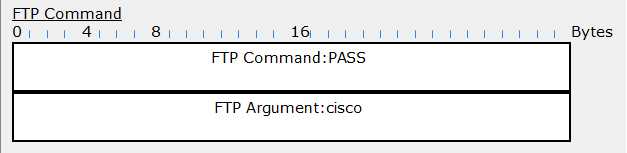

                  PASS  密码通过

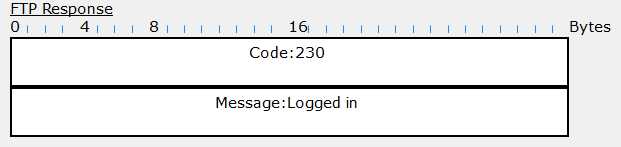

                   Code：230  Message：Logged in   登陆成功

 3.3 DHCP

    3.3.1  配置参数

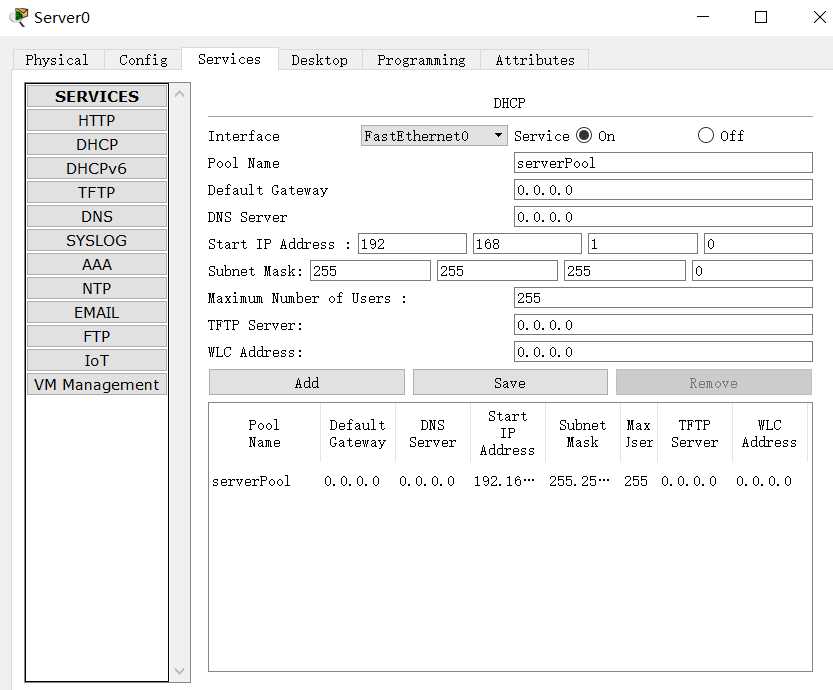

a  配置server中services的DHCP

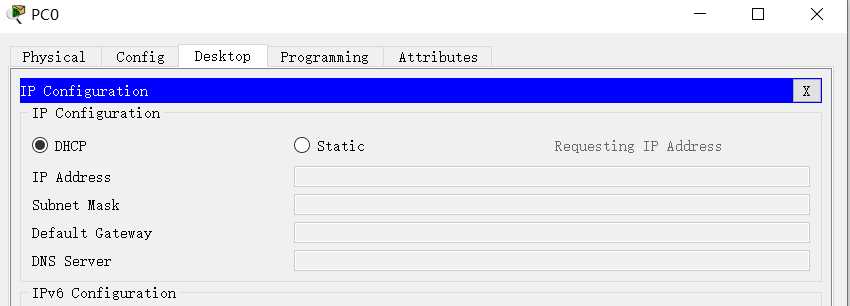

b  勾选DHCP协议，再配置pc0中的IP

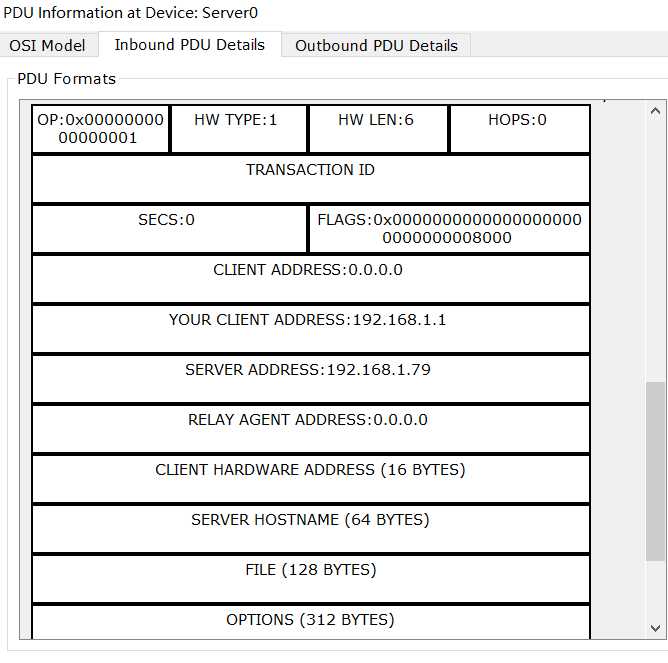

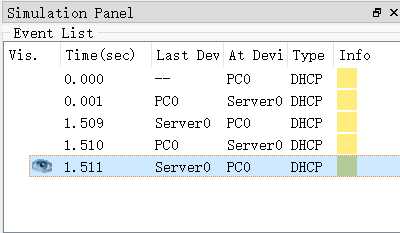

 3.3.2  抓包并分析数据包

   YOUR CLIENT ADDRESS:192.168.1.1 意思是   pc0分配到的地址是192.168.1.1

  SERVER ADDRESS: 192.168.1.79  意思是  服务器端的地址，因为设置成静态，所以仍是我们一开始设置的地址，没有变化，相对的主机是动态地址，得到了新的分配。

3.4 smtp和pop3

 3.4.1  配置参数

a  打开server中的services中配置

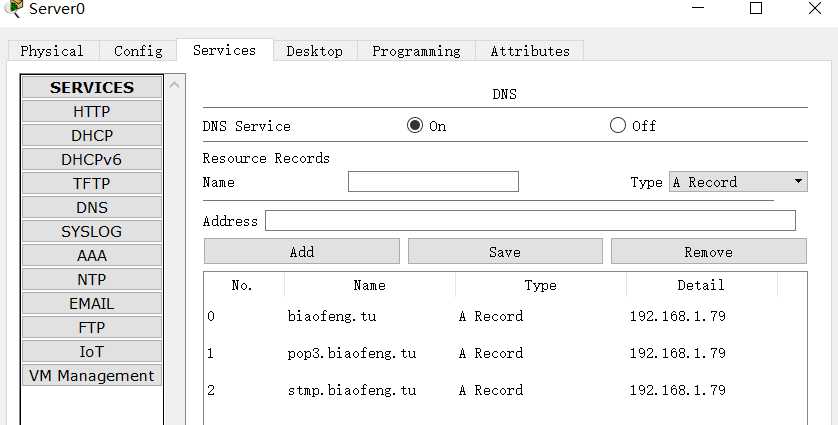

DNS中配置了两个地址都是192.168.1.79的域名：

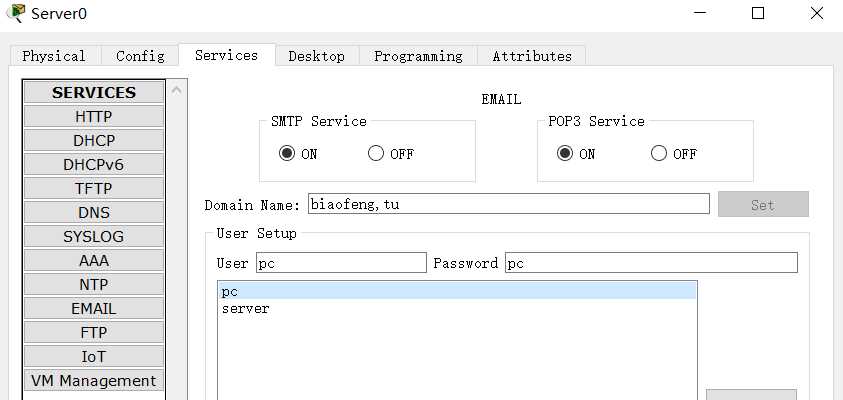

 b  打开EMAIL，配置参数

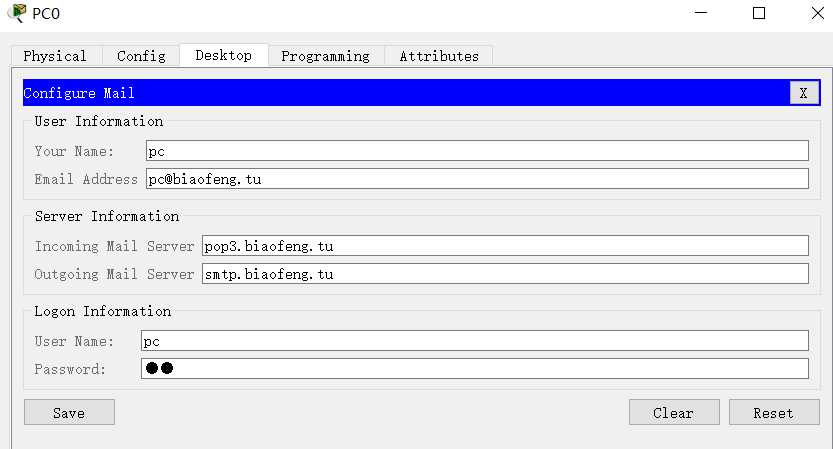

c  配置pc0端Desktop中的Email参数

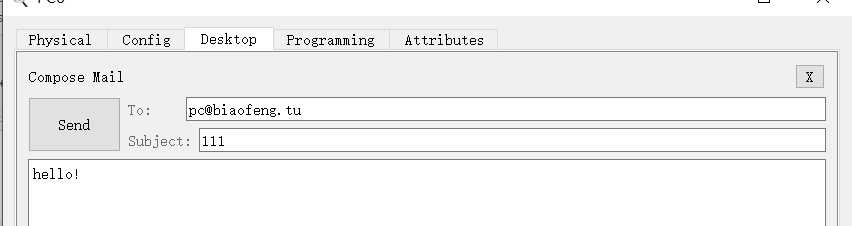

d  发送信息

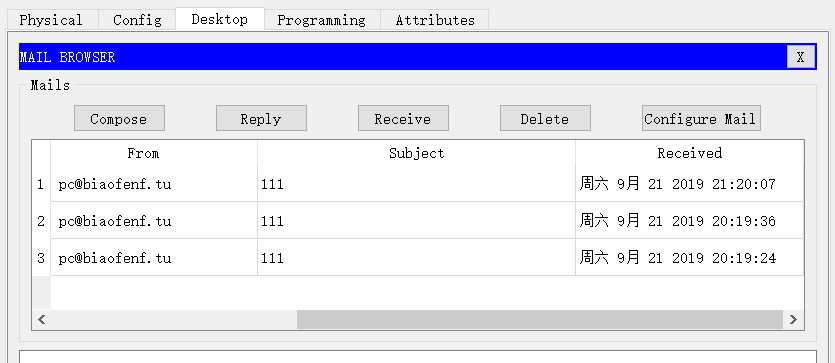

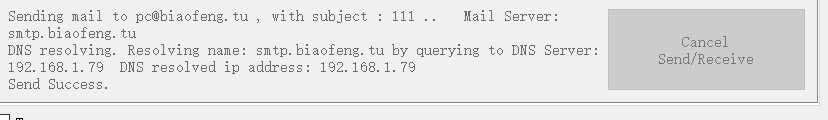

     发送成功

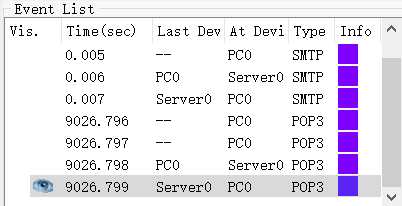

3.4.2  抓包并分析数据包

Receive后

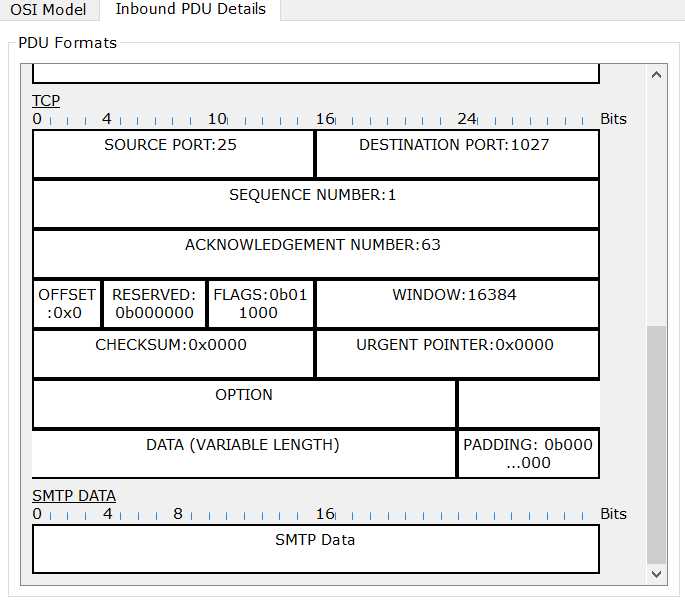

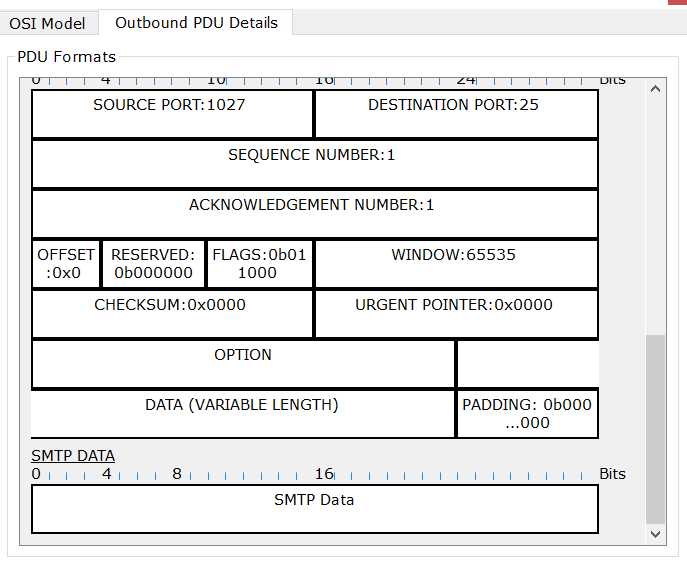

smtp包：

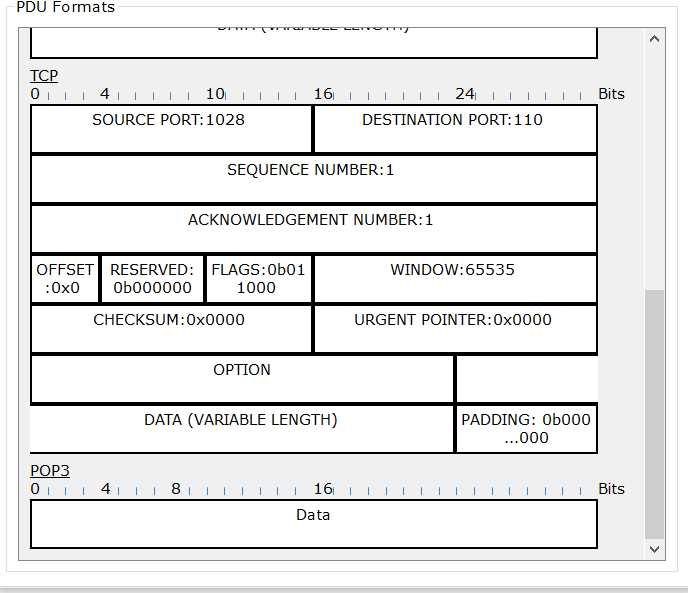

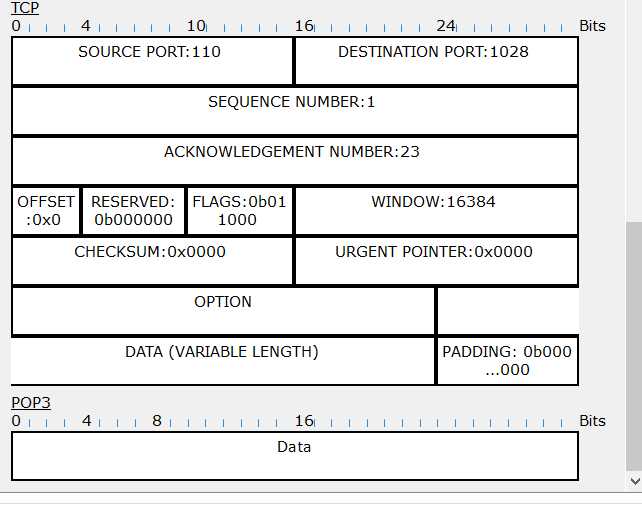

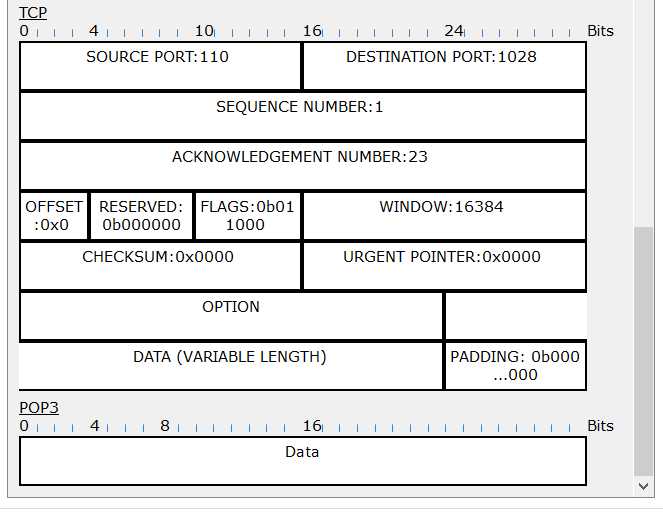

 pop3包：

 实验产生的疑惑

 在smtp和pop3协议中的数据包抓取中，一开始只有smtp的包，而pop3需要receive之后才有

（这可能是一种数据保护，但实际上效果也并不是很好）
