1 实验目的

熟练使用Packet Tracer工具。分析抓到的应用层协议数据包，深入理解应用层协议，包括语法、语义、时序。

2 实验内容

使用Packet Tracer，正确配置网络参数，抓取应用层协议的数据包并分析，协议包含DNS、FTP, DHCP, stmp, pop3。步骤包含：

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

（1）在博文开头给出你的个人信息

• 姓名：刘明慧
• 学号：201821121069
• 班级：计算1813

（2）建立网络拓扑结构

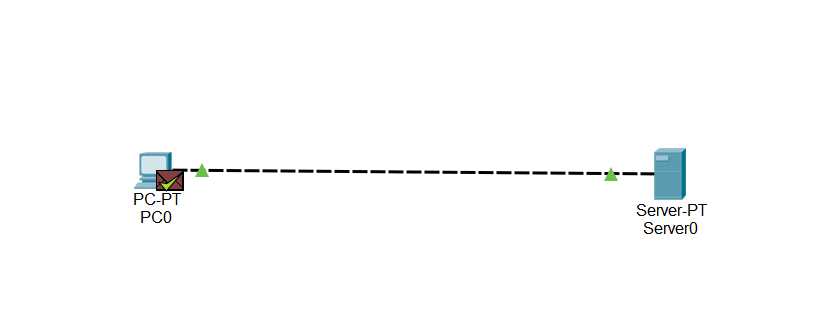

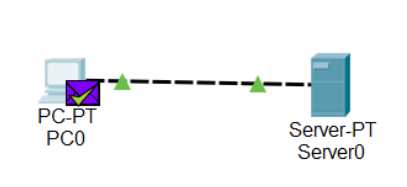

给出网络拓扑结构图

 建立pc0客户端与sever0服务器端，将二者连接，构成简单的网络拓扑。

3.1 DNS

（3）配置参数

1. PC0：IP地址设置为192.168.1.69；DNS Sever设置为192.168.1.70
2. Server0：IP地址设置为192.168.1.70
3. 打开Server0的Service，将DNS由Off设置为On，并添加域名zan.

（4）抓包并分析抓到的数据包

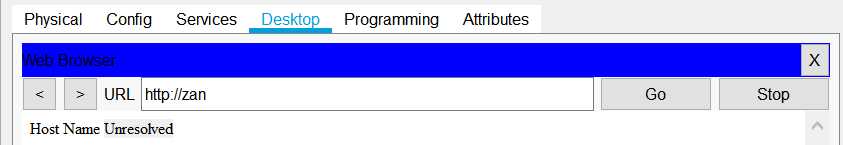

                1.打开PC0的Web Browser ，输入域名siting.huang，单击Go

                2.返回到页面，仅选择DNS协议

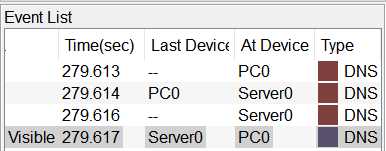

                3.单击play进行抓包

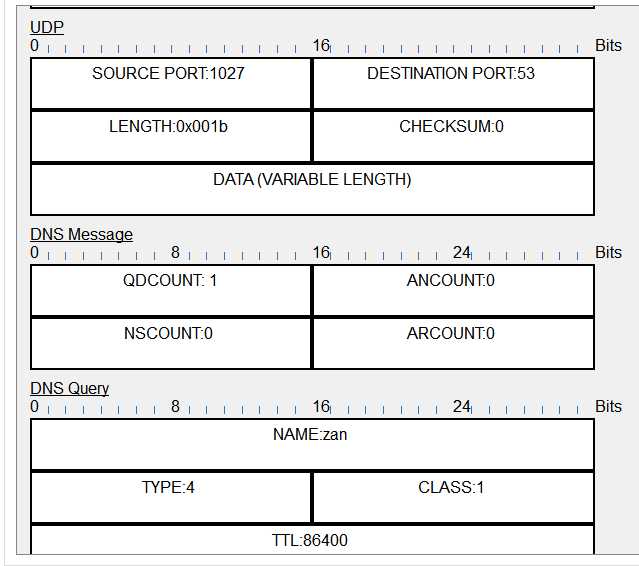

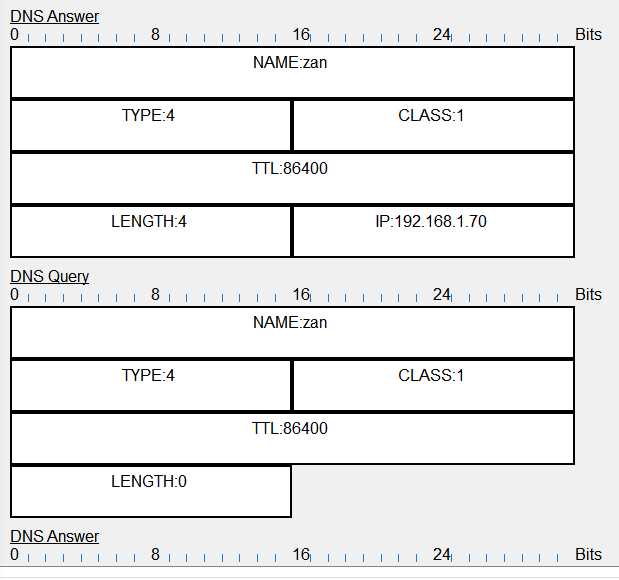

    分析抓到的数据包：

     请求报文：

响应报文：

第一行：zan表示要查询的域名信息。

第二行：TYPE表示查询类型,CLASS表示查询类

第三行：TTL表示生存时间，即各地的DNS缓存服务器多久去权威域名解析服务器获取一次域名的解析IP，记录了该报文过期时间为86400,单位为s

第四行：LENGTH表示数据长度，IP为需要访问的域名的地址

3.2 FTP

（1）配置参数：

pc0：192.168.1.69

server0：192.168.1.70

（2）抓包并分析抓到的数据包

抓包过程：

1.设置匿名用户cisco

2.仅设置FTP协议

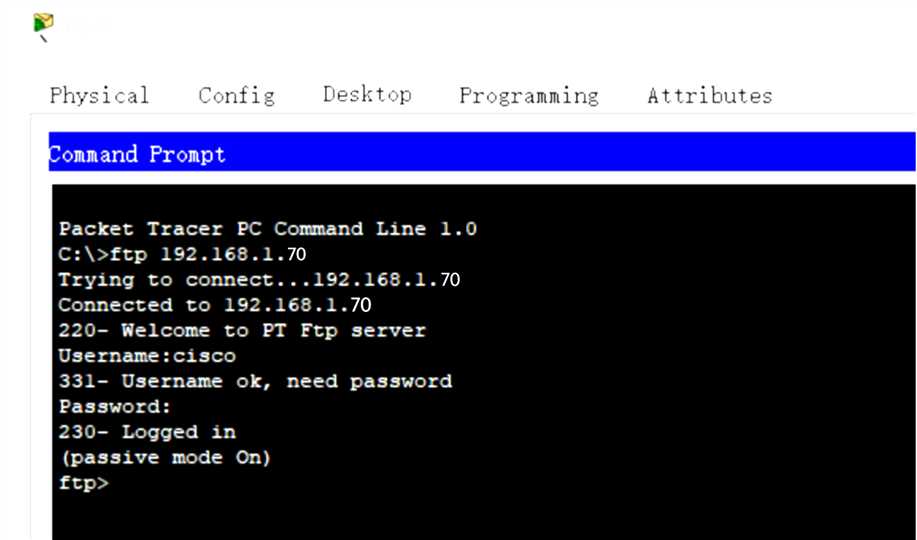

3.点开pc0中的Command Prompt，先输入域名地址，等待输入用户密码，最后显示Logged in时，抓包成功

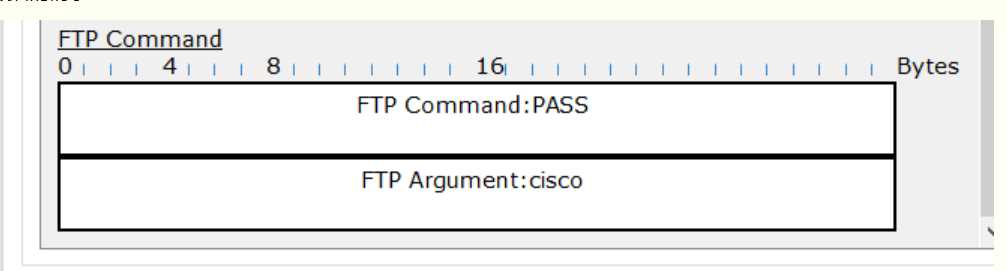

请求报文：

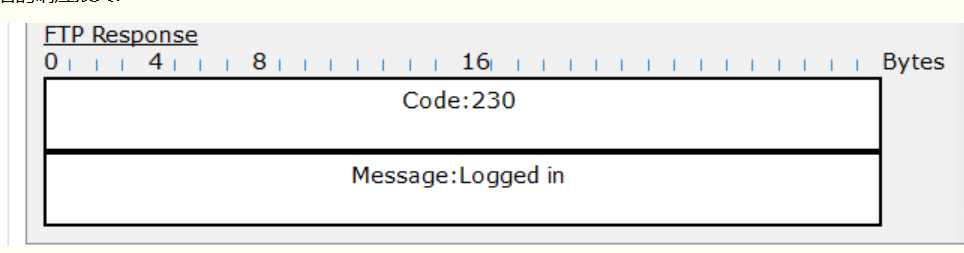

响应报文：

3.3

（1）配置参数：

pc0：配置DHCP动态地址

server0：192.168.1.69

 PC0：配置DHCP动态地址。

（2）抓包并分析抓到的数据包

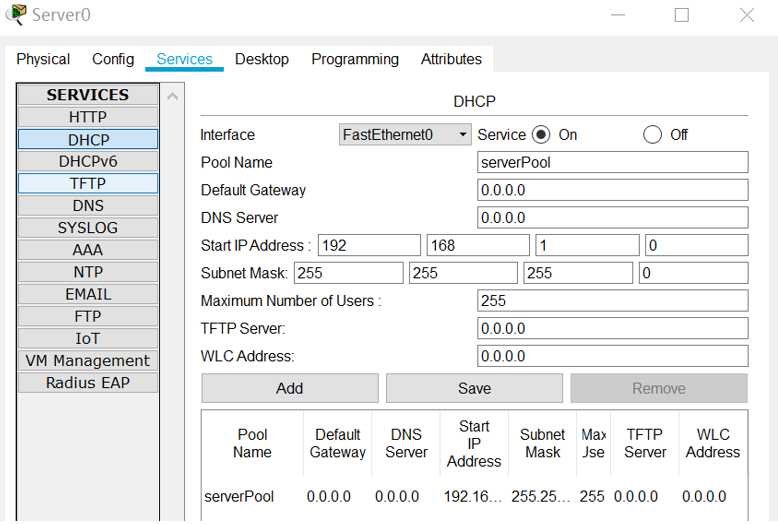

1.设置服务端的DHCP Service为on。

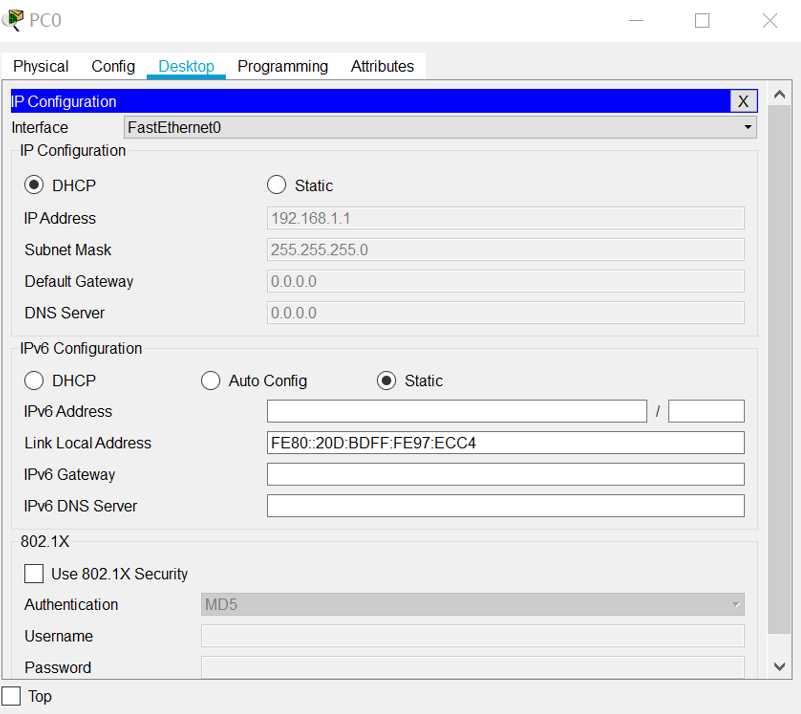

2.设置pc0的ip地址，调试为DHCP方式地址。

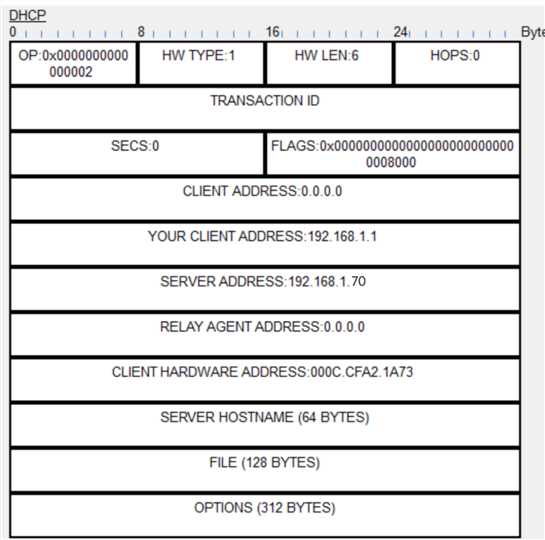

 抓包结果及分析：

  服务器响应报文包括请求端的地址，客户地址，服务器分配的地址（192.168.1.1），服务器地址；

  SERVER ADDRESS:192.168.1.66表示Server0服务端的地址，即成功为PC0用户端分配地址的服务端。

  SERVER HOSTNAME表示64字节，FILE表示报文有128字节。

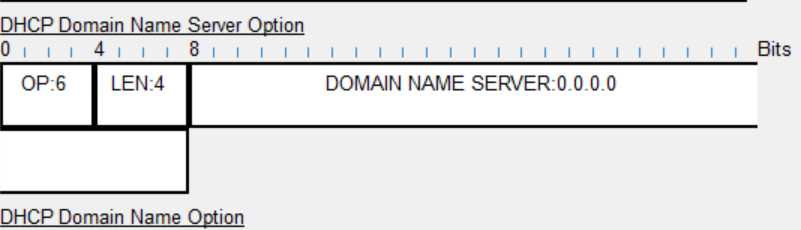

 DHCP域名服务器选项：DHCP Domain Name Server Option。

DHCP

3.4 smtp和pop3

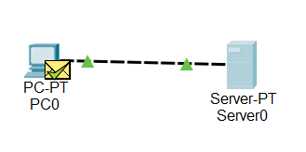

（1）配置参数

　　1.将Server0端的IP地址设置为：192.168.1.69。然后添加3个Address均为192.168.1.69的域名.

       2.在Services下的EMAIL添加Domain Name均为hst.com的两个User用户(此处记得单击Set)：

　　　User：pc，password:pc

　　　User：server，password:server

      3.PC0: IP地址设置为192.168.1.69；DNS Sever设置为192.168.1.70.

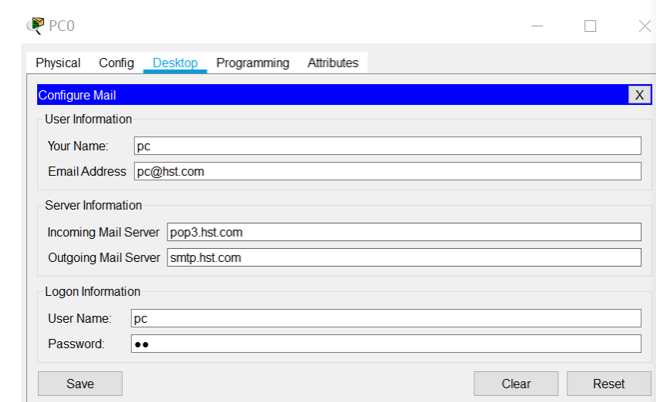

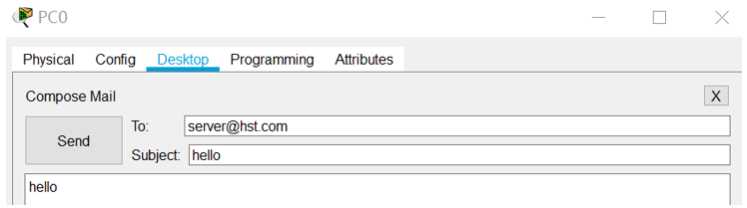

      4.  配置PC0端中configure mail中的：

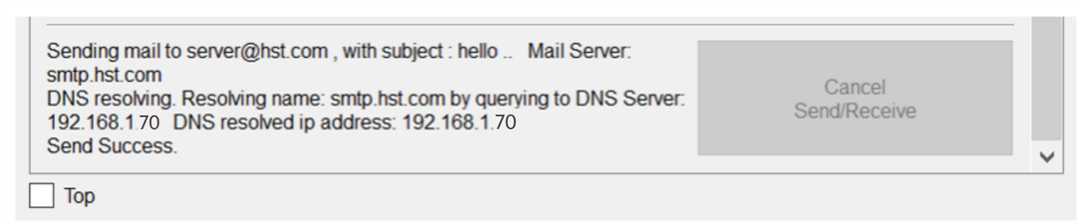

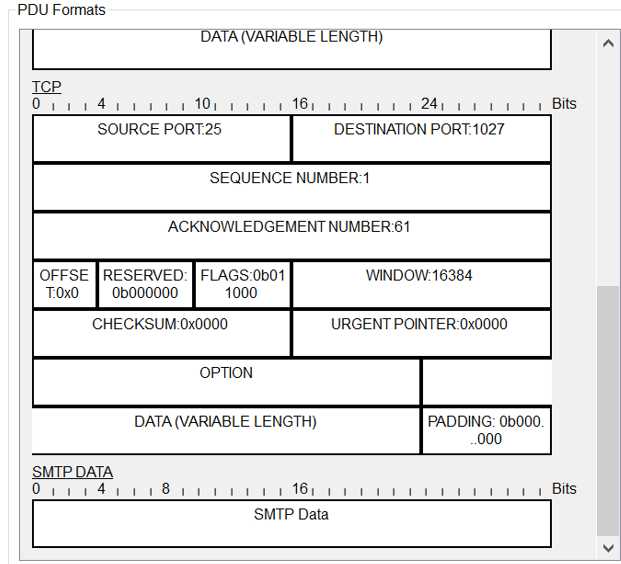

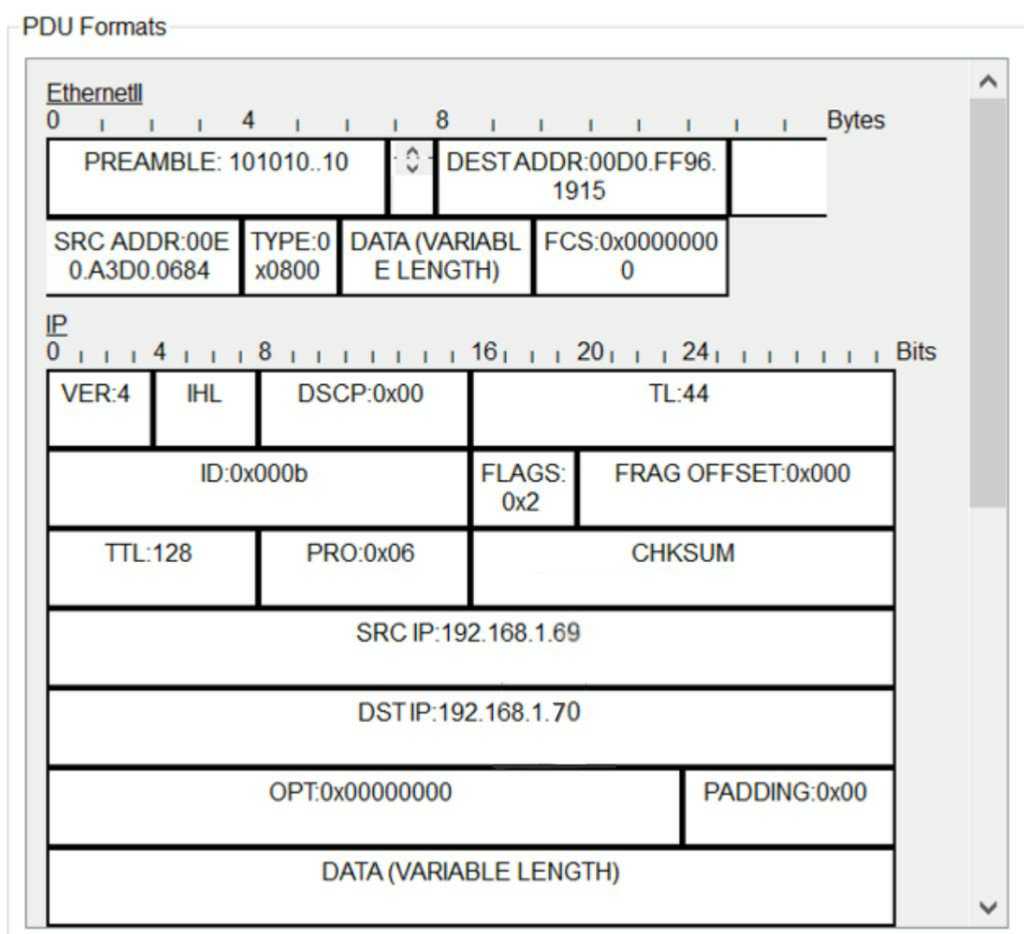

抓包并分析抓到的数据包：

src-ip：负载均衡的时候选路依据源ip地址。

dst-ip：这个依据目的ip地址。

四、通过该实验产生新的疑问及解答

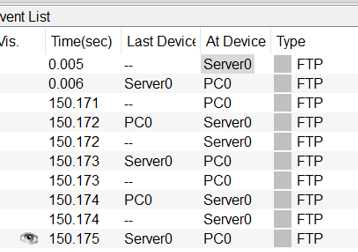

为什么我在实现ftp的抓包时出现了非ftp项目？
