姓名：李雅
学号：201821121096
班级：计算1814
熟练使用Packet Tracer工具。分析抓到的应用层协议数据包，深入理解应用层协议，包括语法、语义、时序。
使用Packet Tracer，正确配置网络参数，抓取应用层协议的数据包并分析，协议包含DNS、FTP, DHCP, stmp, pop3。步骤包含：

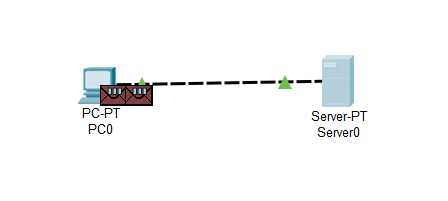

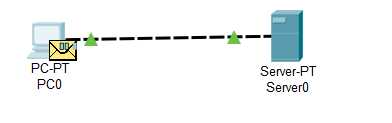

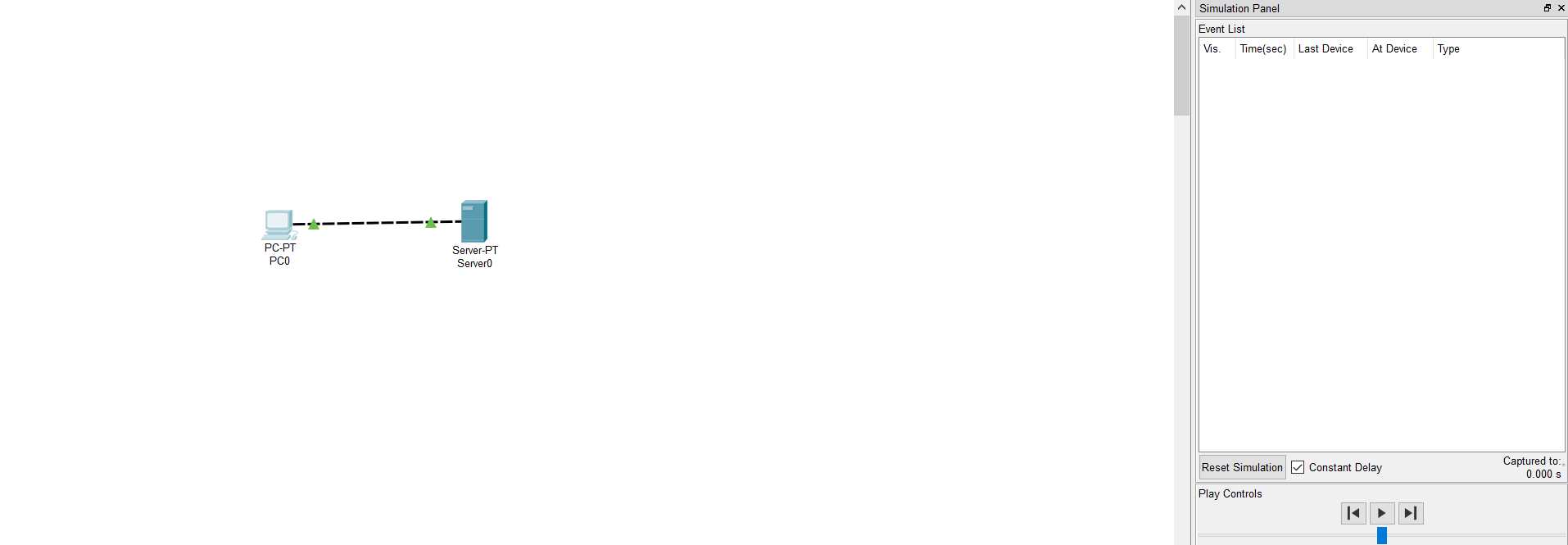

建立网络拓扑结构
首先按照实验一配置IP地址，并建立网络拓扑结构。
（1）配置参数

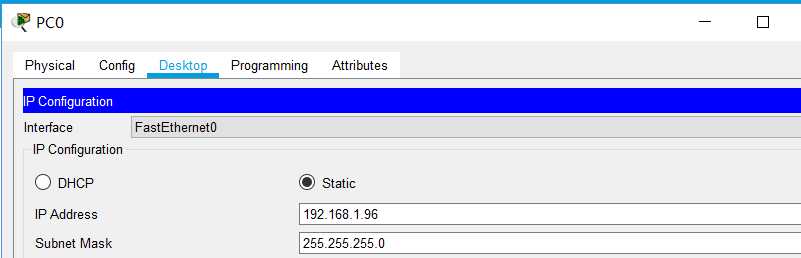

配置PC端IP地址

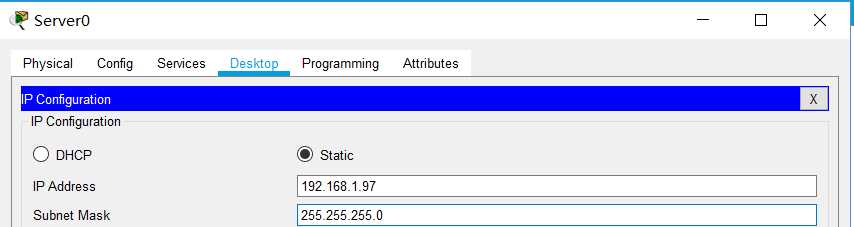

配置服务器端IP地址

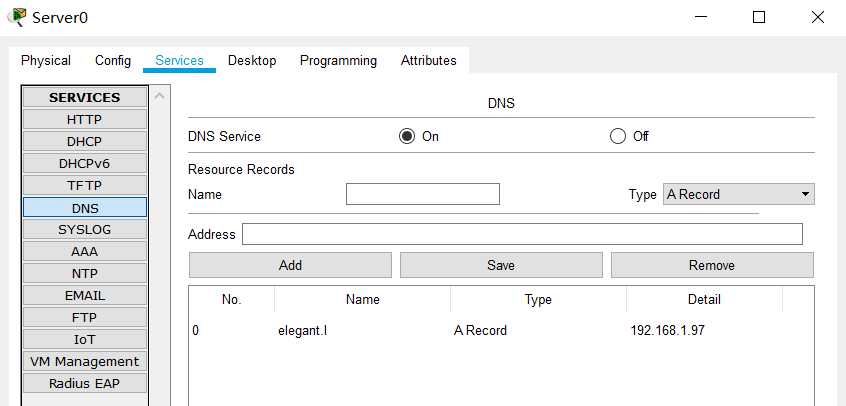

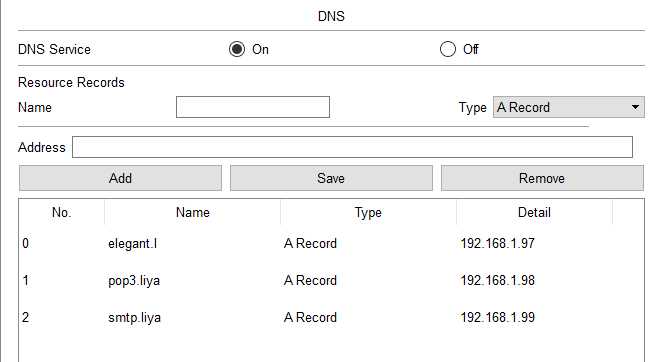

设置域名
配置完成后，可通过域名（Elegant.l）来访问，达到直接访问地址的效果。

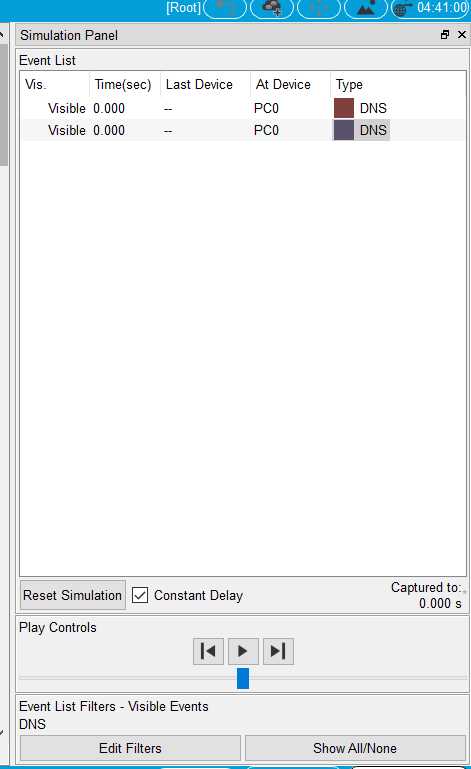

(2）抓包并分析抓到的数据包

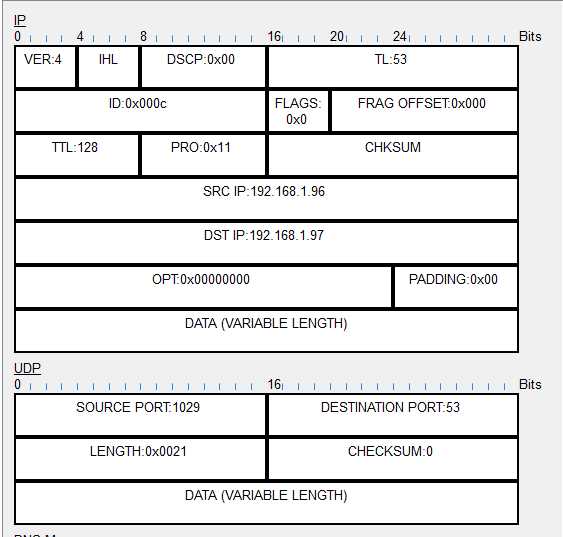

DNS Query为请求报文；
DNS Answer为响应报文;
NAME:域名，长度不固定或2字节；
TYPE：查询类型；此处为4，还可以有“1”表示由域名获得IPV4地址，或者“2”表示查询域名服务器；
CLASS：查询类，通常为1，表明Internet数据；
TTL：（Time to live）生存时间；
（1）配置参数
服务器的FTP协议默认开启（On），且有初始的用户名（cisco）和密码（cisco），也可自己重新设置，这里选择默认。
LENGTH：资源数据长度；
打开PC端的Desktop栏下的Command Prompt，输入ftp 192.168.1.97，之后再输入用户名和密码

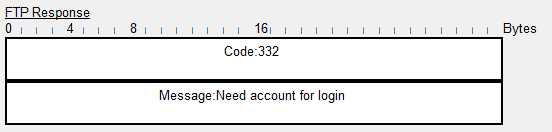

（2）抓包并分析抓到的数据包

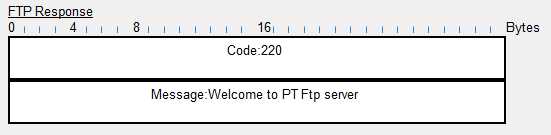

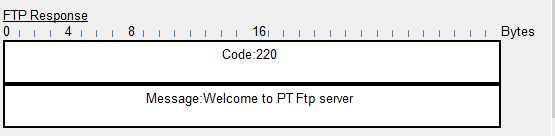

Code：220表示服务就绪；
PC端发送含有用户名（cisco）的请求报文；
PC端发出含有密码（cisco）的报文；
Serve响应Logged in，Code：220表示登陆成功；
再输入quit，断开连接；
（1）配置参数
先将服务端DHCP服务打开;

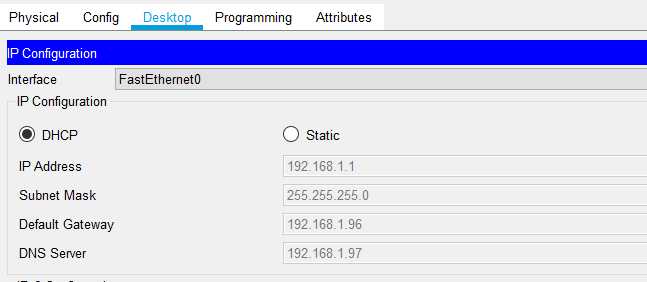

再将PC端的IP Configuration的Static切换成DHCP；
2）抓包并分析抓到的数据包
请求报文；
请求报文；

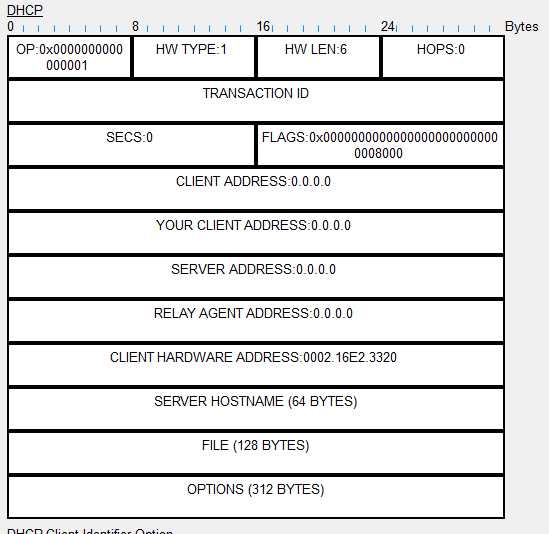

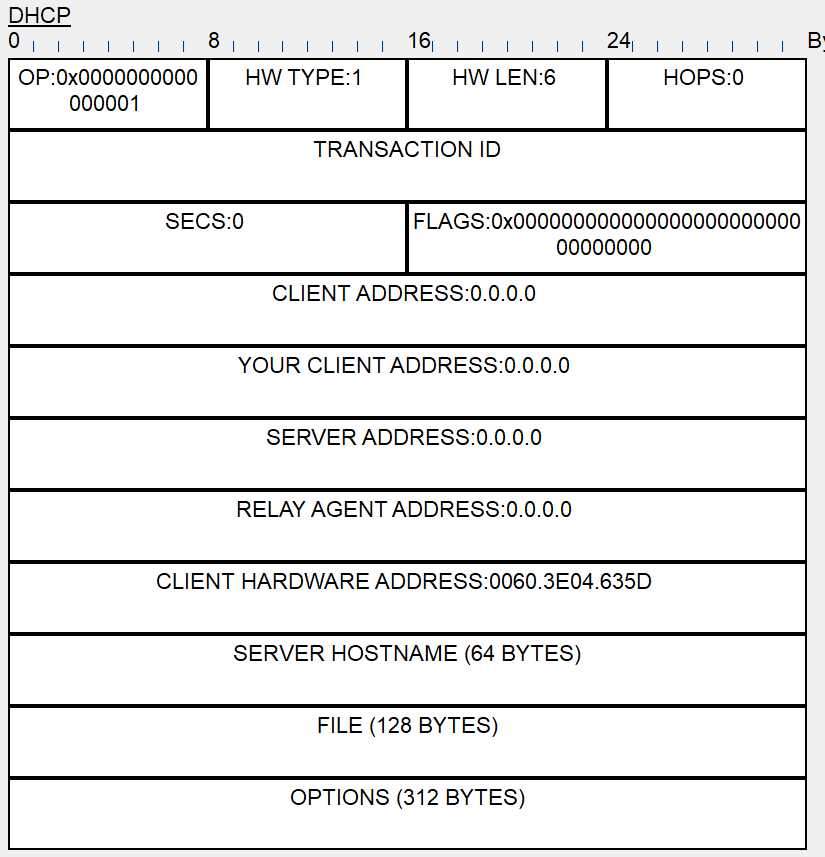

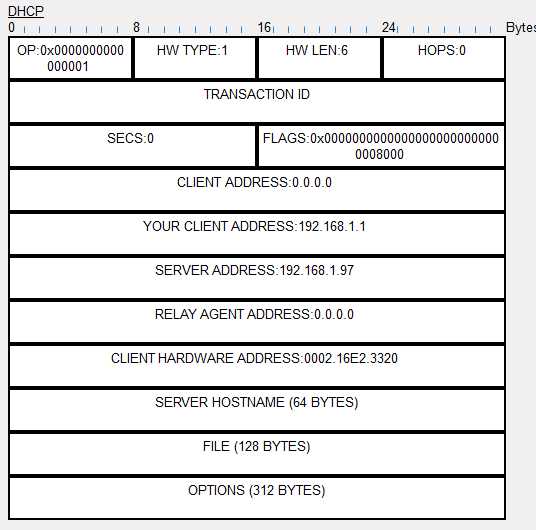

OP：报文类型，1表示请求报文，2表示响应报文；
HW TYPE：硬件地址类型，1表示10Mb/s的以太网的硬件地址；
HW LEN：硬件地址长度，以太网中该值为6；
HOPS：跳数。客户端设置为0，也能被一个代理服务器设置；
SECS：由客户端填充，表示从客户端开始获得IP地址或IP地址续借后所使用了的秒数；
FLAGS：标志字段。这个16比特的字段，目前只有最左边的一个比特有用，该位为0，表示server以单播方式传播封包给client，为1表示以广播的方式传播给client；
YOUR CLICENT ADDRESS：192.168.1.1；表示为PC分配的IP地址为192.168.1.1；
SERVER ADDRESS：192.168.1.97；表示服务器的IP地址为192.168.1.97
RELAY AGENT ADDRESS：0.0.0.0；DHCP中继器的IP地址。//注意：不是地址池中定义的网关
CLIENT HARDWARE ADDRESS:0060.3E04.635D；客户端硬件地址；
SERVE HOSTNAME；可选的服务器主机名，该字段是空结尾的字符串，由服务器填写；
FILE：启动文件名，是一个空结尾的字符串；

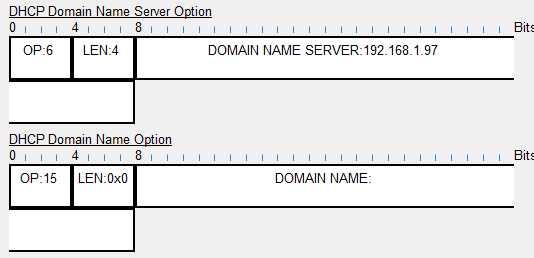

OPYIONS：可选参数域，格式为"代码+长度+数据"；
DOMAIN NAME SERVER:192.168.1.97；服务器的域名；
（1）配置参数

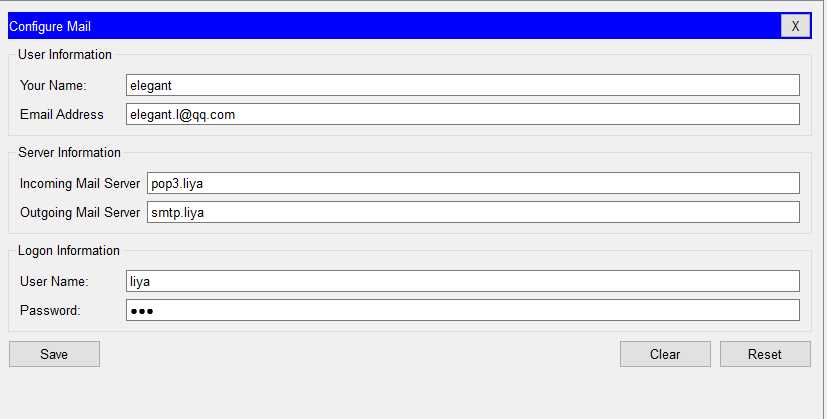

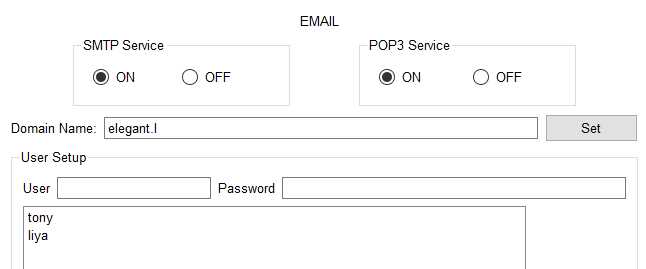

这里设置两个账户，一个用户名tony,密码123；另一个用户名liya,密码456；
然后做发邮件之前的准备；这里是登录用户ming,发邮件给shu
编辑邮件；
发送之后，显示发送成功；

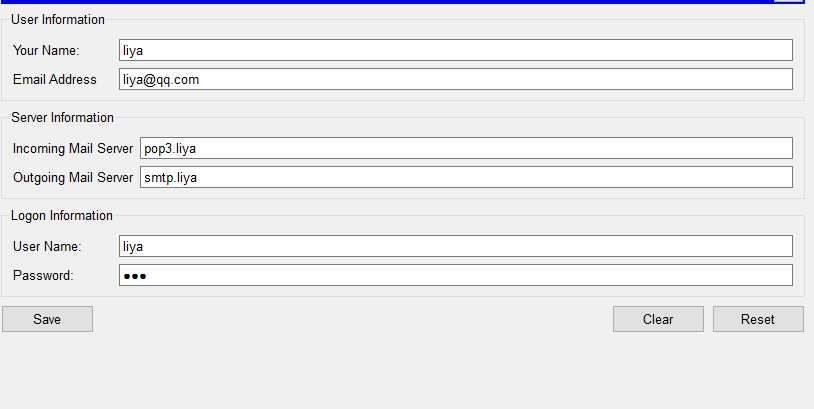

再登录用户shu来接收邮件；
点击receive接收邮件；
显示接收成功；

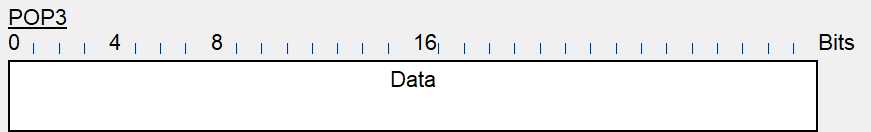

（2）抓包并分析抓到的数据包

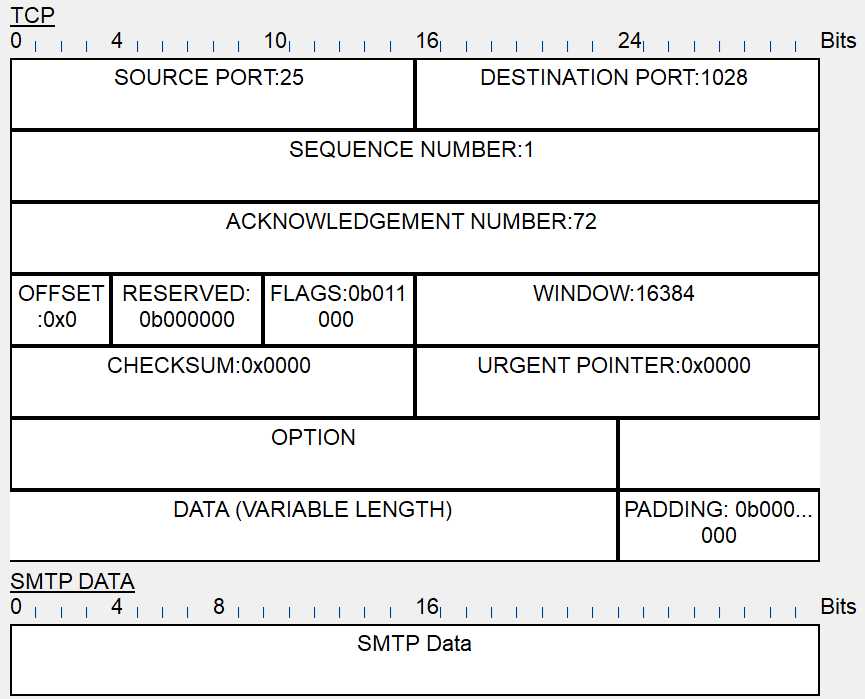

邮件报文的传输过程：
1、连接建立；
SMTP客户和SMTP服务器首先要建立TCP连接。
1. 从客户端使用熟知端口号25建立与服务器的TCP连接，SMTP服务器向该客户送回应答码220，并且还为客户端提供了服务器的域名；
2. 客户端收到应答码后，发送HELO命令，启动客户端和服务器之间的SMTP会话。该客户端发送的HELO用来向服务器提供客户端的标识信息；
3. 服务器端回应应答码250，通知客户端：请求建立邮件服务会话已经实现；
2、报文发送；
在SMTP客户与SMTP服务器之间的连接建立之后，发信的用户就可以与一个或多个收信人交换邮件报文了。
1. 客户向服务器报告发信人的邮箱与域名
2. 服务器向客户回应应答码“250”，代表请求命令完成
3. 客户向服务器报告收信人的邮箱与域名
4. 服务器向客户回应应答码“250”，代表请求命令完成
5. 客户用“DTAT”命令对报文的传送进行初始化
6. 服务器回应“354”，表示可以进行邮件输入了
7. 客户用连续的行向服务器传送报文的内容，每行以两字符的行结束标识（CR与LF）终止。报文以只有一个“.”的行结束
8. 服务器向客户回应应答码“250”，代表请求命令完成
3、连接终止；
报文发送完毕后终止本次SMTP会话。
- 客户端发送“QUIT”命令
- 服务器收到命令后，回应应答码“221”，并结束会话
