- 姓名 王睿琼
- 学号 201821121100
- 班级 计算1814
1 实验目的
熟练使用Packet Tracer工具。分析抓到的应用层协议数据包，深入理解应用层协议，包括语法、语义、时序。
2 实验内容
使用Packet Tracer，正确配置网络参数，抓取应用层协议的数据包并分析，协议包含DNS、FTP, DHCP, stmp, pop3。步骤包含：
3. 实验报告
建立网络拓扑结构：
该拓扑结构是由一台pc机与一台服务器组成的网络。
3.1 DNS
配置参数

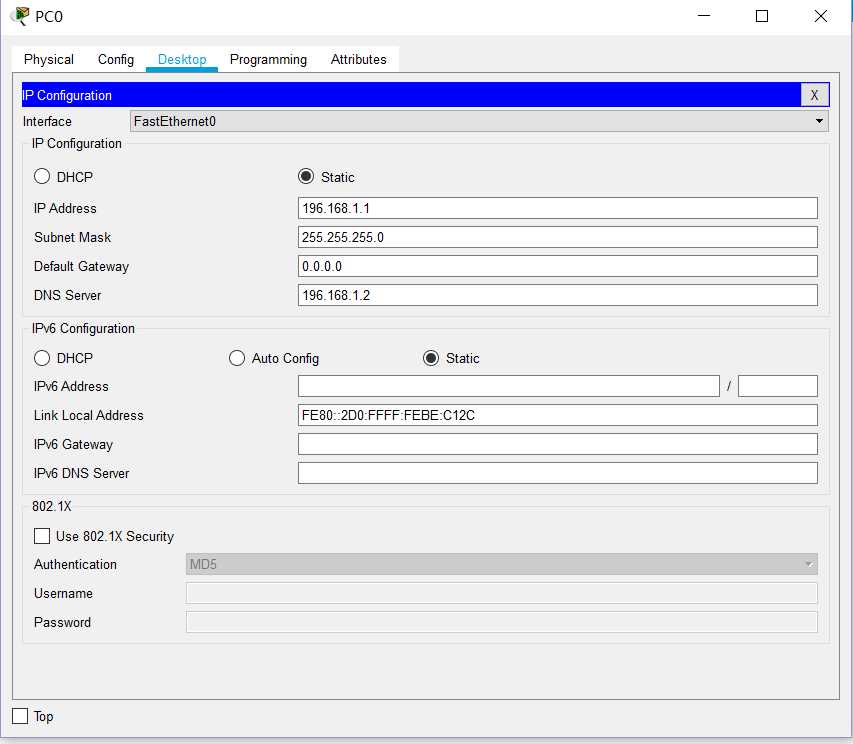

客户端的IP地址 （192.168.1.1）

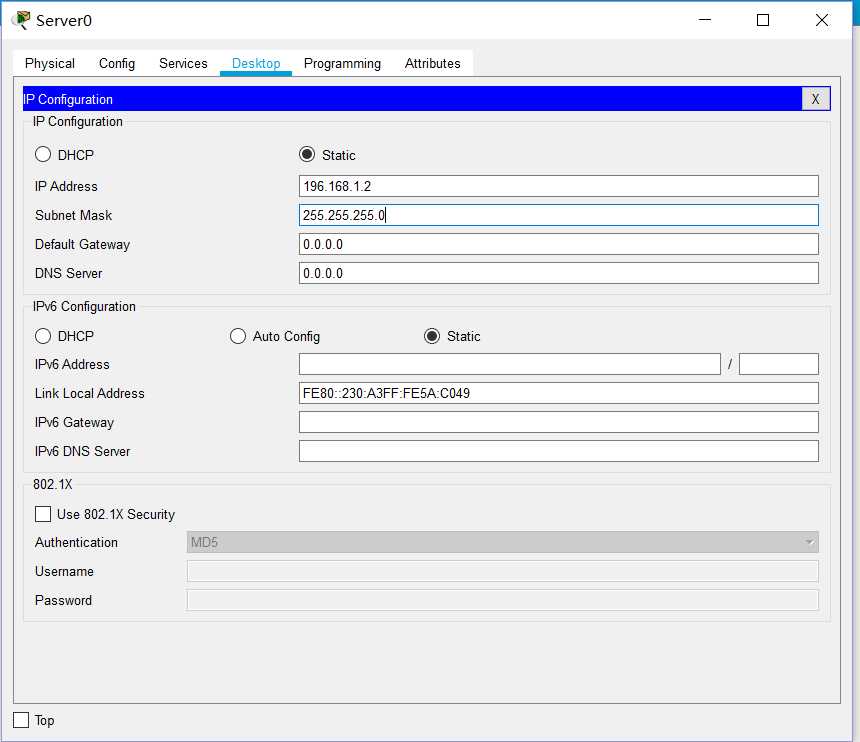

服务器的IP地址 （192.168.1.2）
域名 ruiqiong.us

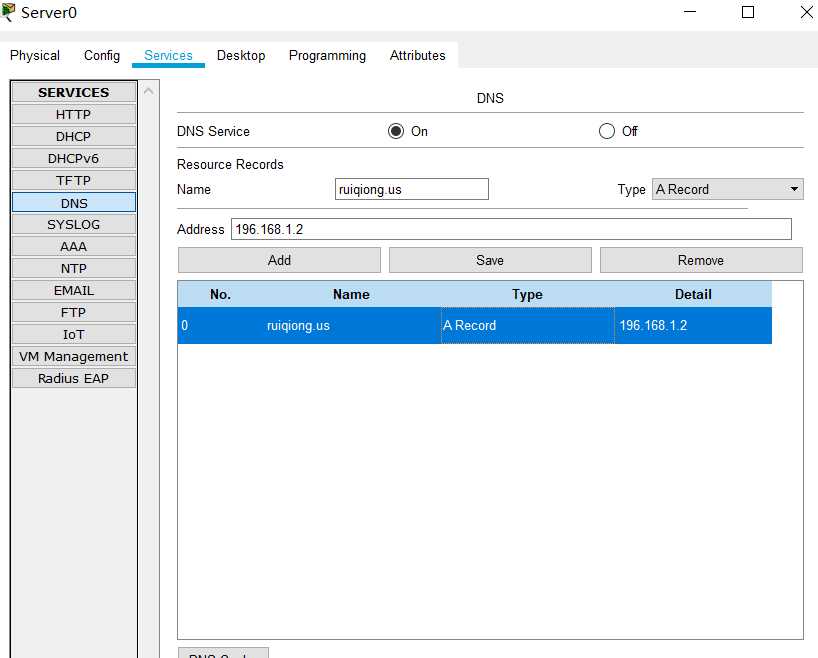

在服务端的DNS中添加一个地址 ruiqiong.us

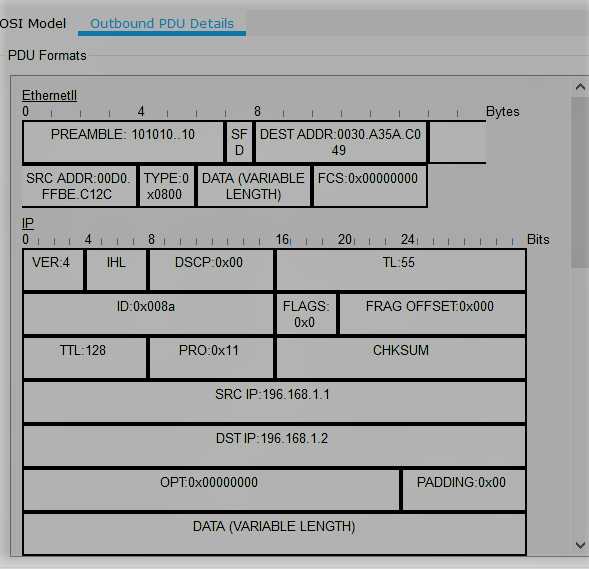

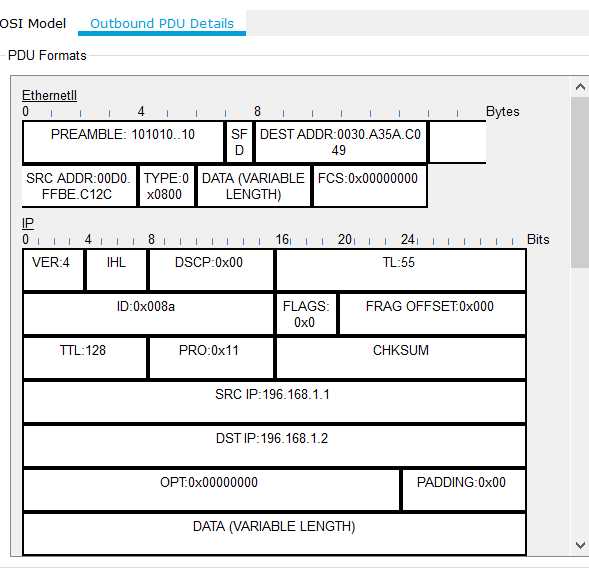

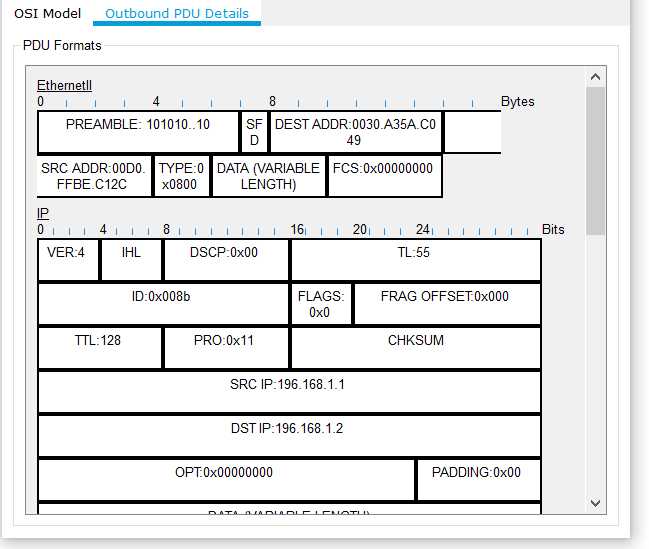

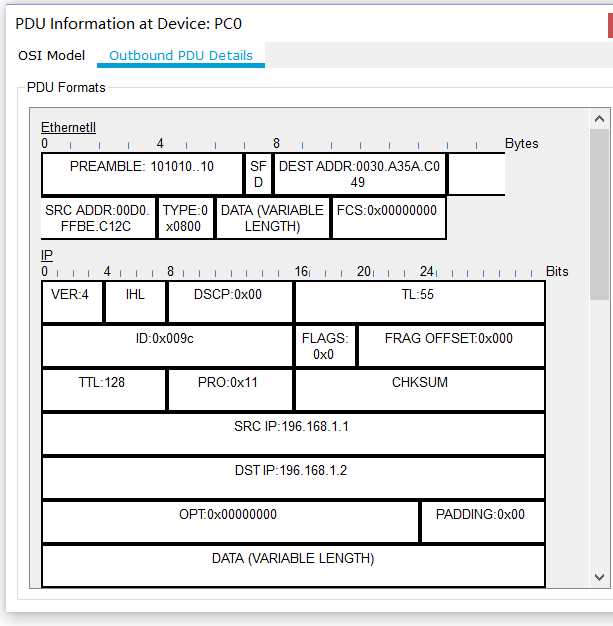

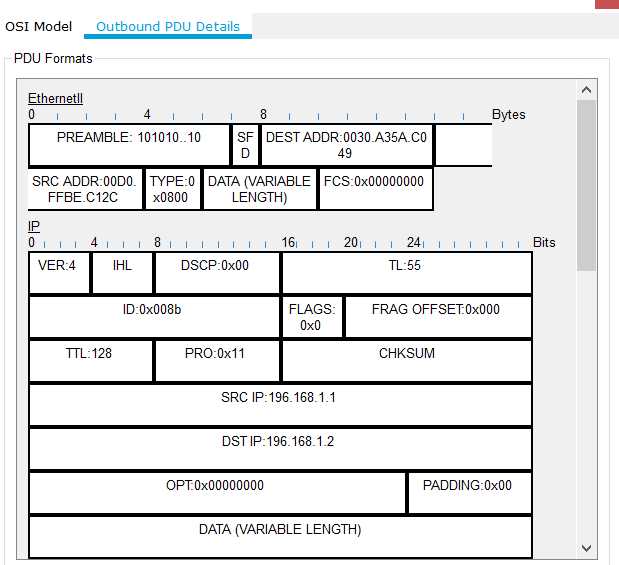

抓包并分析抓到的数据包
域名系统（Domain Name System缩写DNS，Domain Name被译为域名）是因特网的一项核心服务，它作为可以将域名和IP地址相互映射的一个分布式数据库，能够使人更方便的访问互联网，而不用去记住能够被机器直接读取的IP数串。

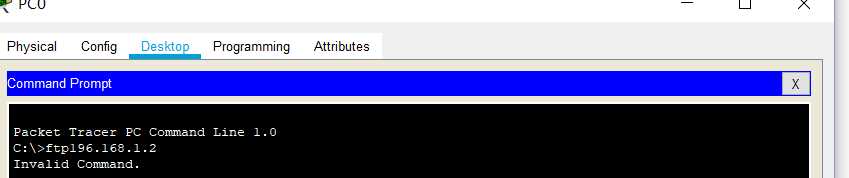

3.2 FTP
配置参数

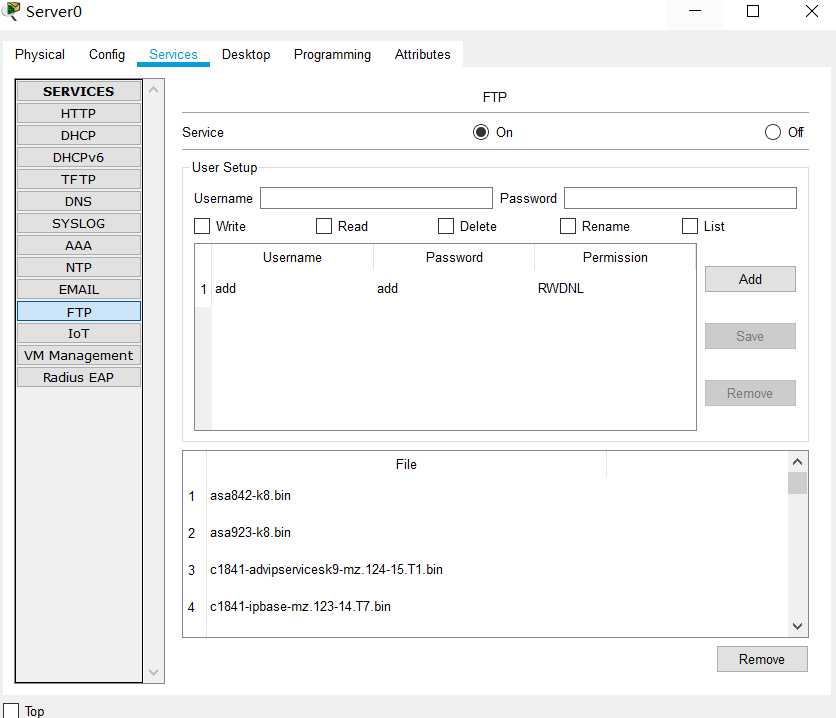

在服务端的FTP中设置账号密码
TP（File Transfer Protocol，文件传输协议） 是 TCP/IP 协议组中的协议之一。FTP协议包括两个组成部分，其一为FTP服务器，其二为FTP客户端。其中FTP服务器用来存储文件，用户可以使用FTP客户端通过FTP协议访问位于FTP服务器上的资源。在开发网站的时候，通常利用FTP协议把网页或程序传到Web服务器上。此外，由于FTP传输效率非常高，在网络上传输大的文件时，一般也采用该协议。
默认情况下FTP协议使用TCP端口中的 20和21这两个端口，其中20用于传输数据，21用于传输控制信息。但是，是否使用20作为传输数据的端口与FTP使用的传输模式有关，如果采用主动模式，那么数据传输端口就是20；如果采用被动模式，则具体最终使用哪个端口要服务器端和客户端协商决定。
3.3 DHCP

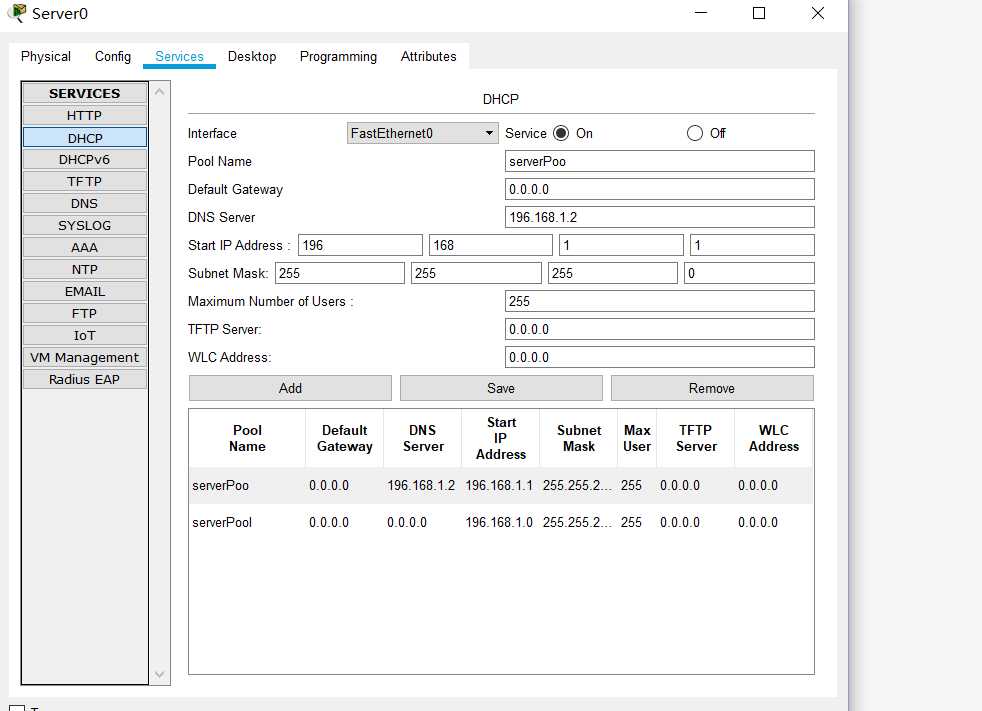

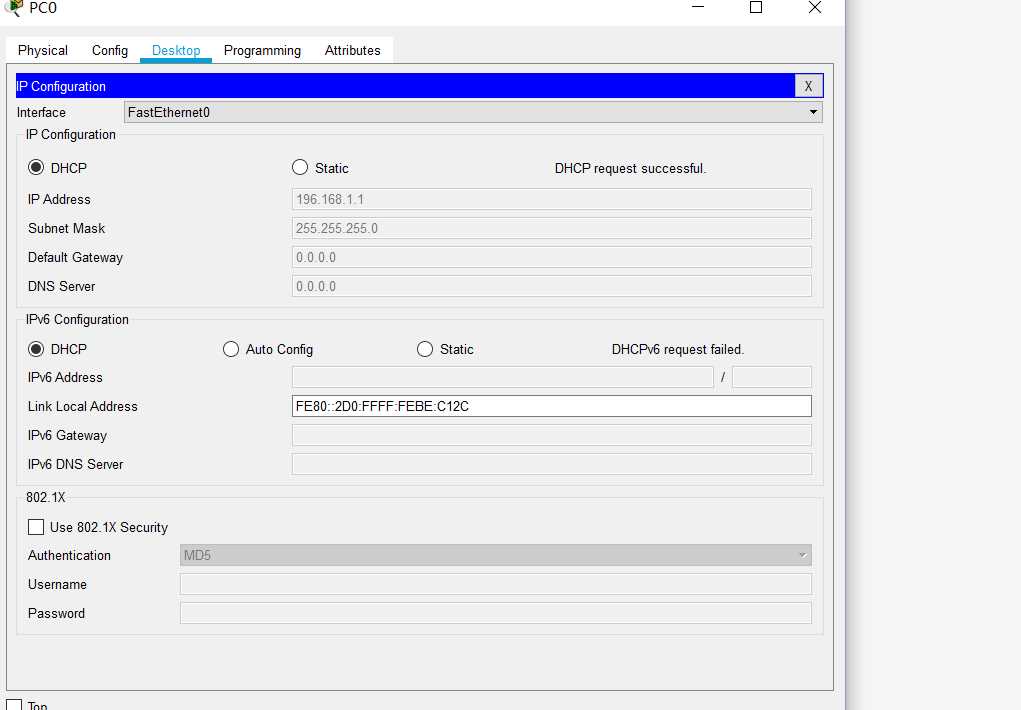

首先配置参数，将PC端的IP Congiguration状态由静态改成DHCP

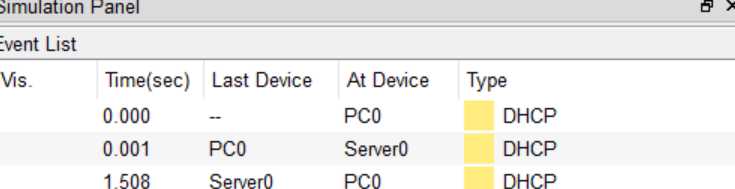

最后分析数据
DHCP一共有8种报文，分别为DHCP Discover、DHCP Offer、DHCP Request、DHCP ACK、DHCP NAK、DHCP Release、DHCP Decline、DHCP Inform。

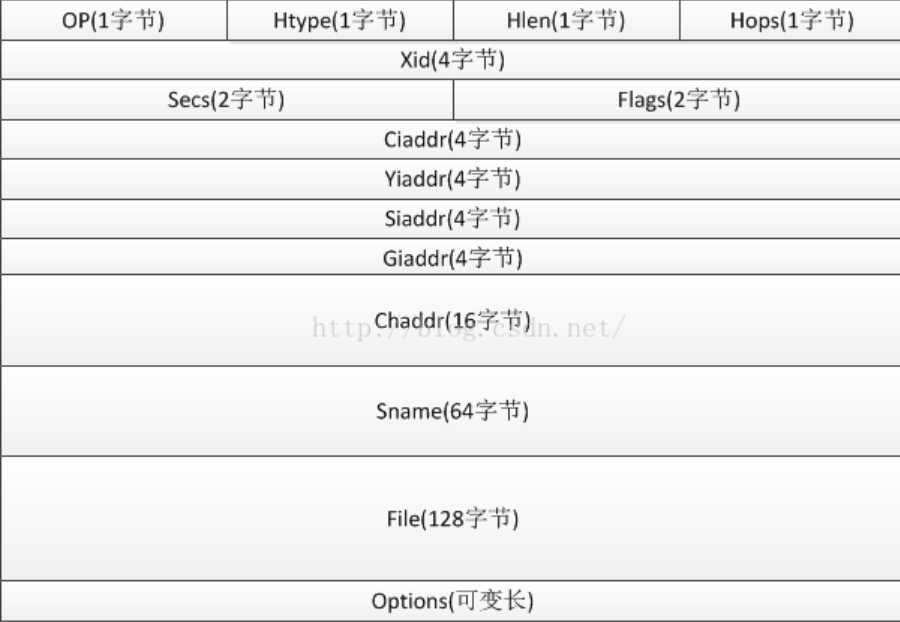

OP：报文的操作类型。分为请求报文和响应报文。1：请求报文，2：应答报文。即client送给server的封包，设为1，反之为2。
3.4 smtp和pop3
将PC的IP Configuration改回静态

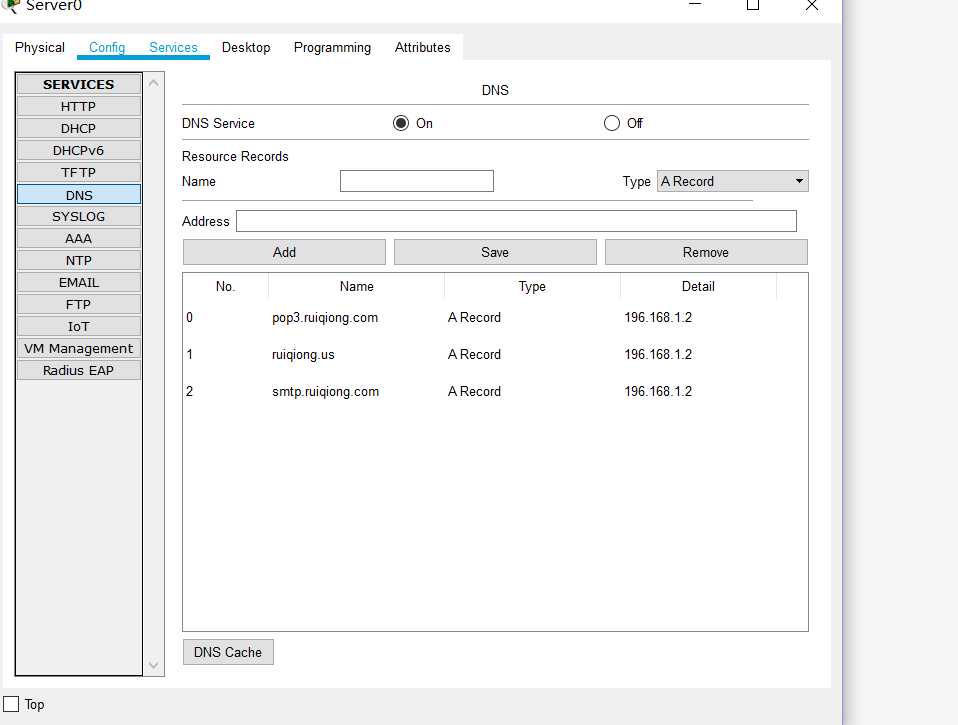

添加域名和地址
添加密码和账号

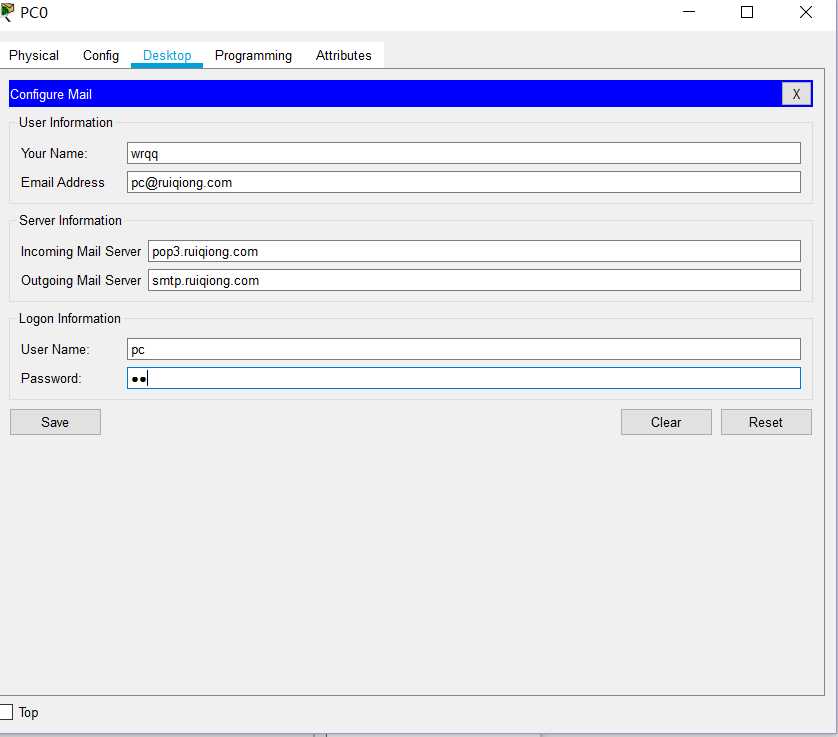

在pc端添加地址

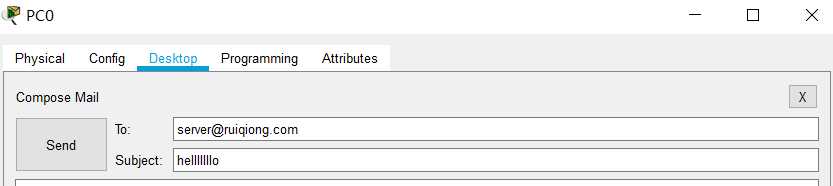

发送邮件
SMTP的一个重要特点是它能够在传送中接力传送邮件，传送服务提供了
进程间通信环境（IPCE），此环境可以包括一个网络，几个网络或一个网络的
子网。理解到传送系统（或IPCE）不是一对一的是很重要的。进程可能直接和其它进程通过已知的IPCE通信。邮件是一个应用程序或进程间通信。邮件可以通过连接在不同IPCE上的进程跨网络进行邮件传送。更特别的是，邮件可以通过不同网络上的主机接力式传送。
是因特网电子邮件系统首要的应用 层协议。它使用由TCP提供的可靠的数据传输服务把邮件消息从发信人的邮件服务器传送到收信人的邮件服务器。跟大多数应用层协议一样，SMTP也存在两个 端：在发信人的邮件服务器上执行的客户端和在收信人的邮件服务器上执行的服务器端。SMTP的客户端和服务器端同时运行在每个邮件服务器上。当一个邮件服 务器在向其他邮件服务器发送邮件消息时，它是作为SMTP客户在运行。当一个邮件服务器从其他邮件服务器接收邮件消息时，它是作为SMTP服务器在运行。
