tecplot——Fluent重叠网格解决方案

时间:2019-09-24 00:46:44      阅读:614      评论:0      收藏:0      [点我收藏+]

算例来源:http://blog.sina.com.cn/s/blog_af99efb50102xoh3.html

受上篇博文的启示,在tecplot当中也能采用类似的方法处理Fluent的重叠网格计算结果,现将过程记录如下

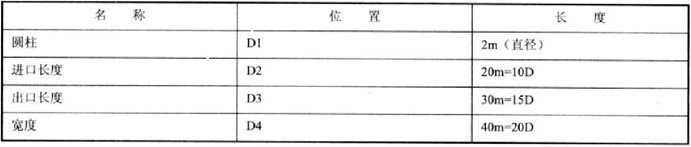

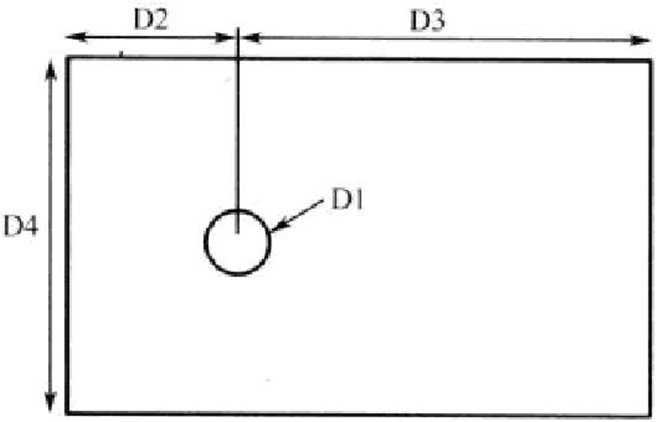

模型尺寸

技术分享图片

技术分享图片

为了保证层流

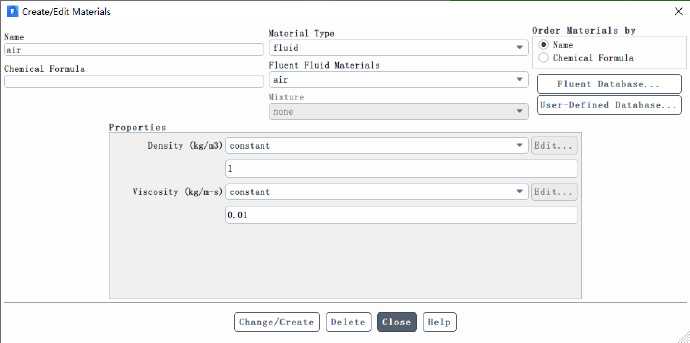

设置物性参数如下:

密度:1kg/m³

黏度:0.01Pa·s

技术分享图片

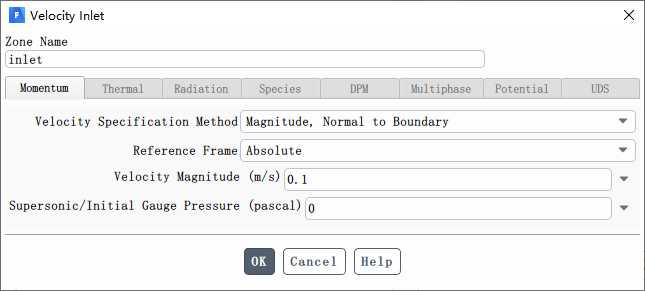

入口来流为1m/s

技术分享图片

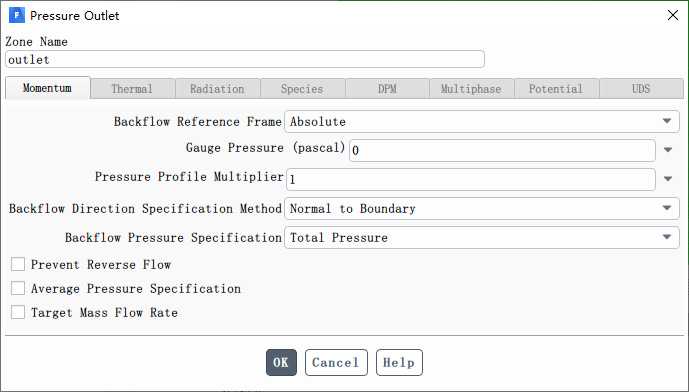

出口为压力出口

技术分享图片

其余步骤均可参考上面算例链接

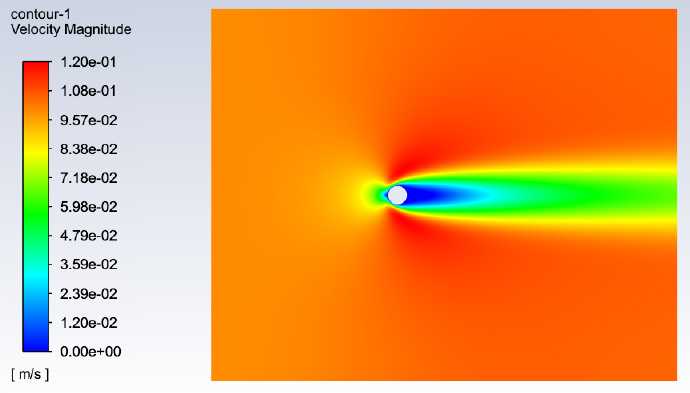

计算完成以后,在Fluent里面的速度云图

技术分享图片

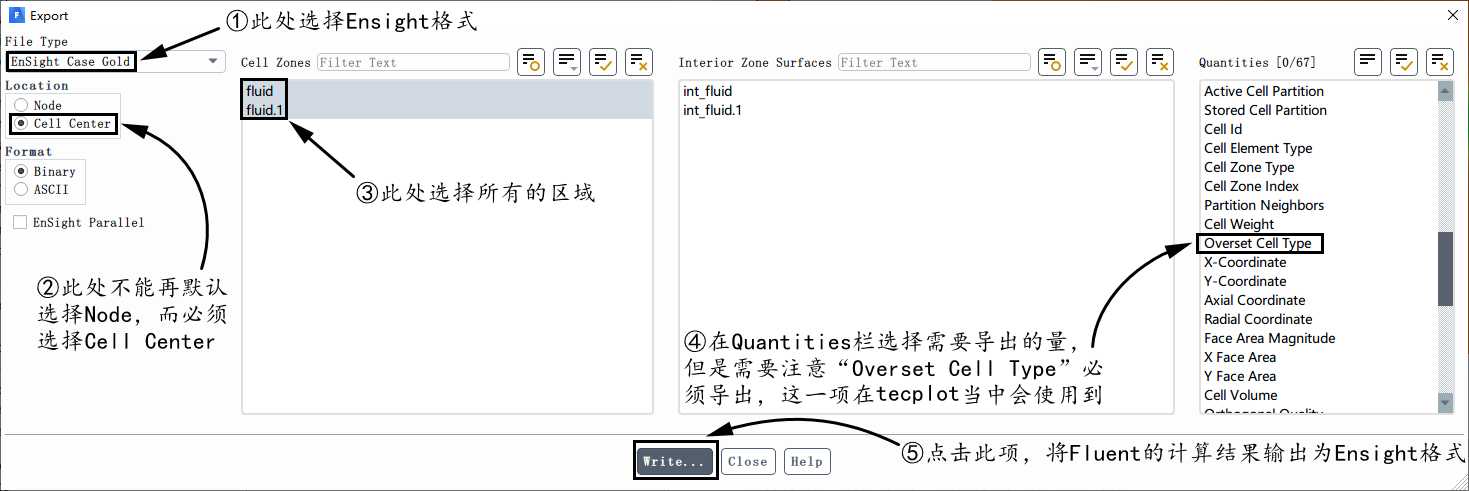

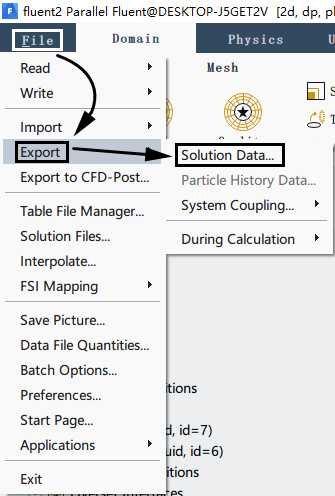

接下来是将Fluent的计算结果导出为Ensight格式的操作

技术分享图片

技术分享图片

接下来转入tecplot当中进行操作

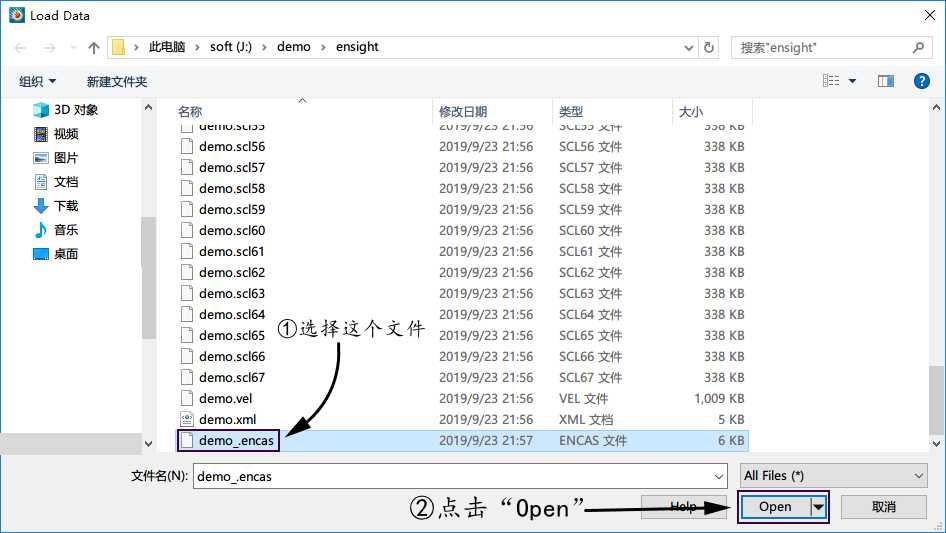

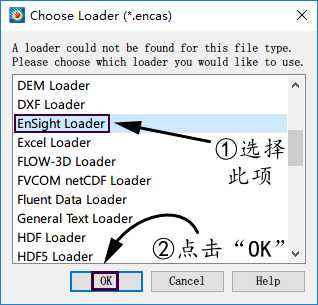

tecplot中载入Fluent导出的Ensight格式的文件

技术分享图片

技术分享图片

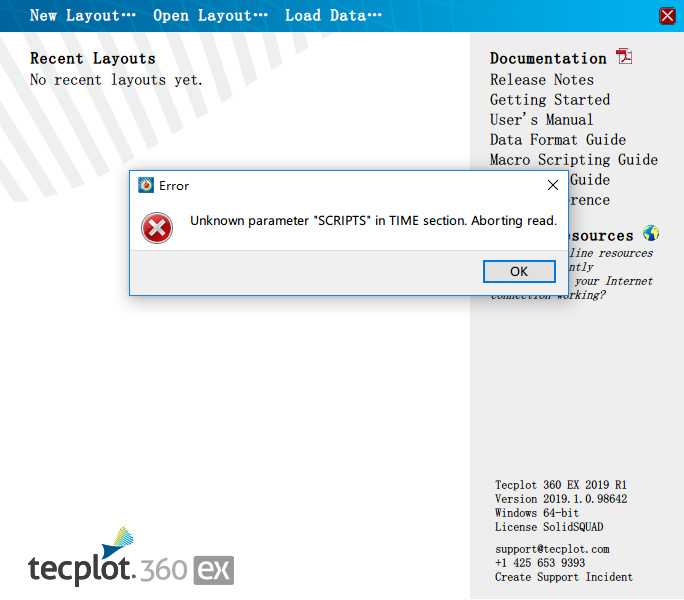

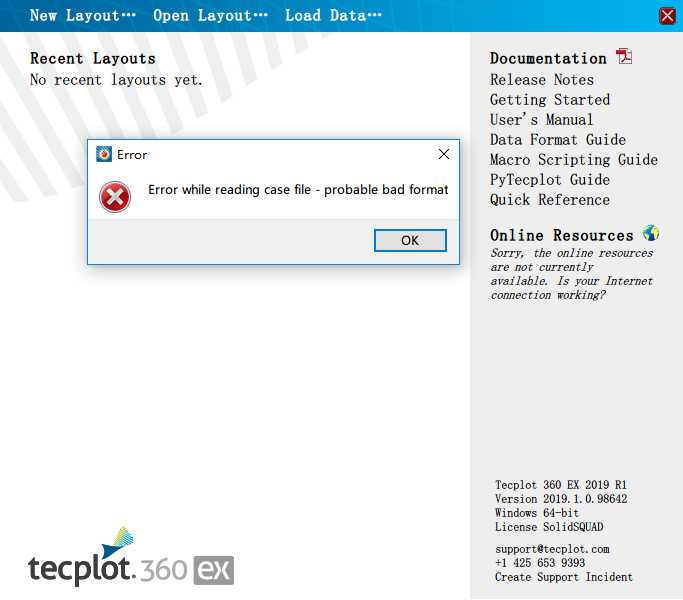

有稳态有可能我们会遇见如下的错误:

技术分享图片

瞬态有可能遇见如下的错误:

技术分享图片

解决方法见前面博文:《tecplot无法处理高版本fluent导出的Ensight格式》

链接:https://www.cnblogs.com/liusuanyatong/p/11464695.html

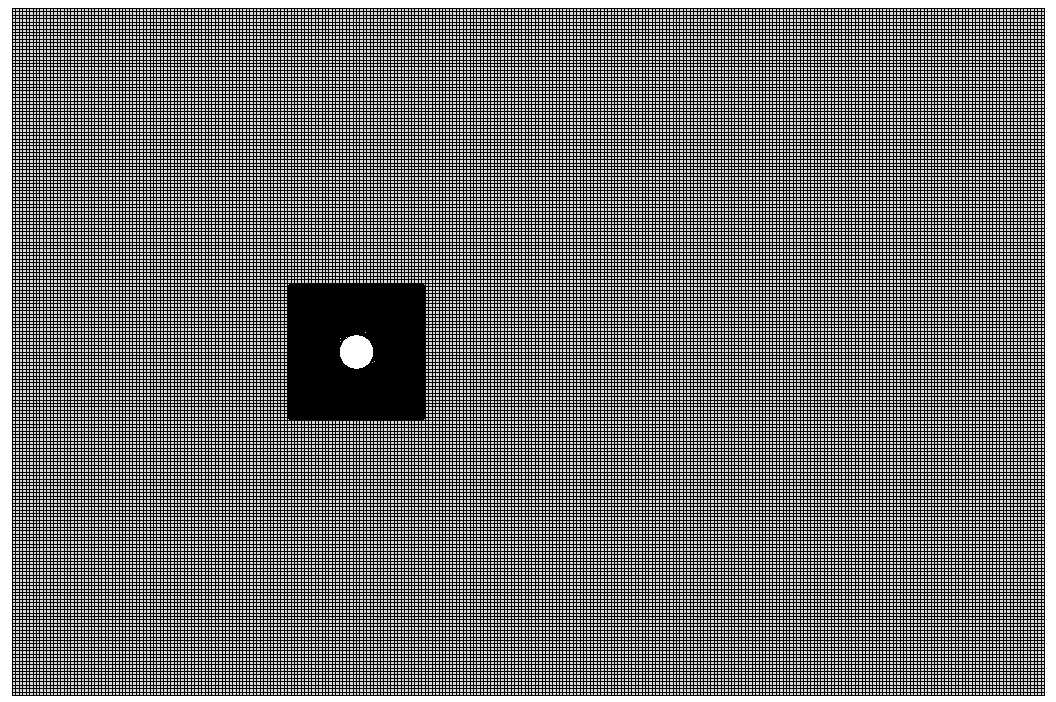

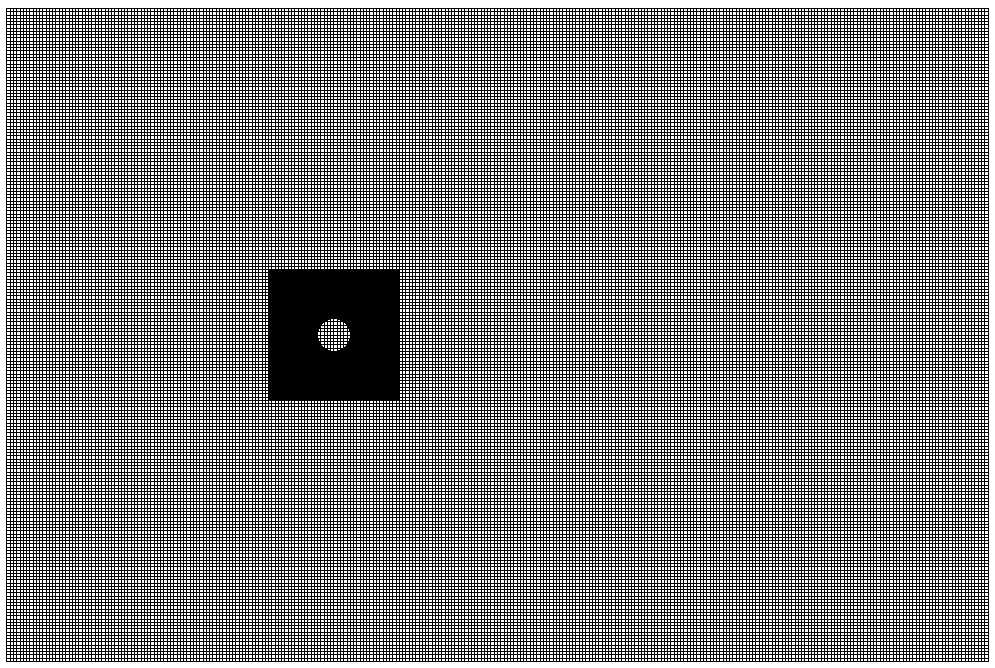

导入以后,我们调整视图,显示网格

技术分享图片

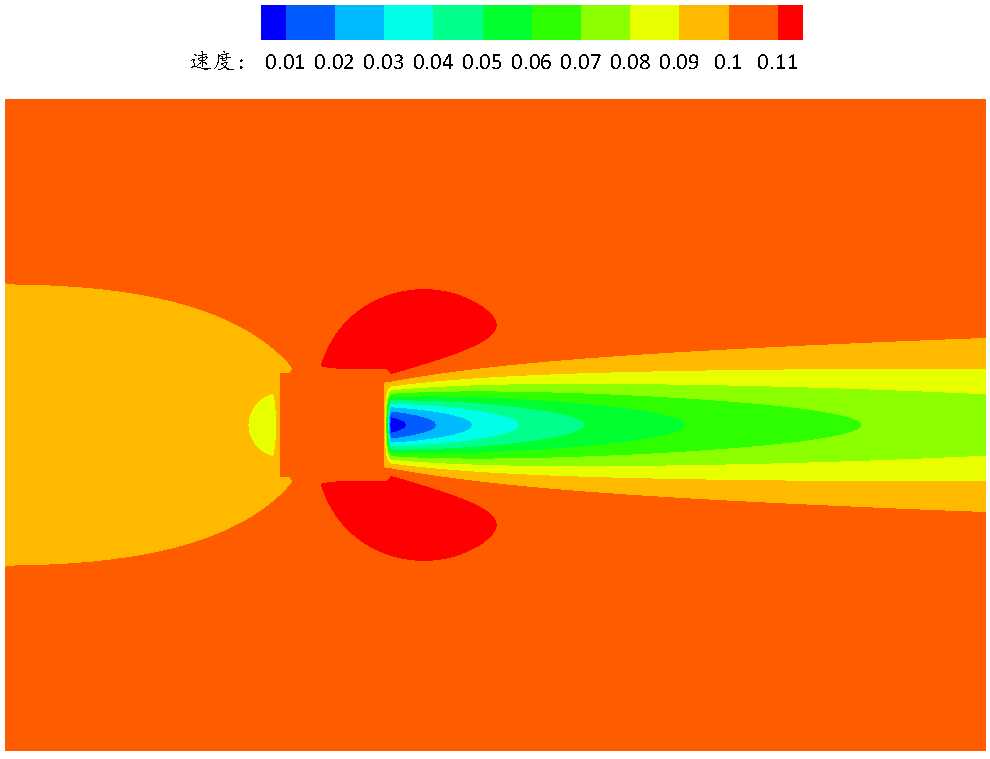

尝试显示速度云图

技术分享图片

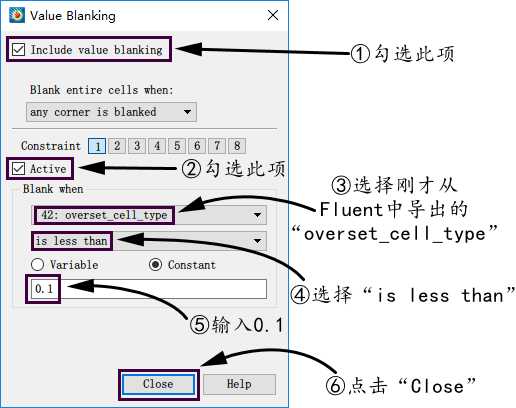

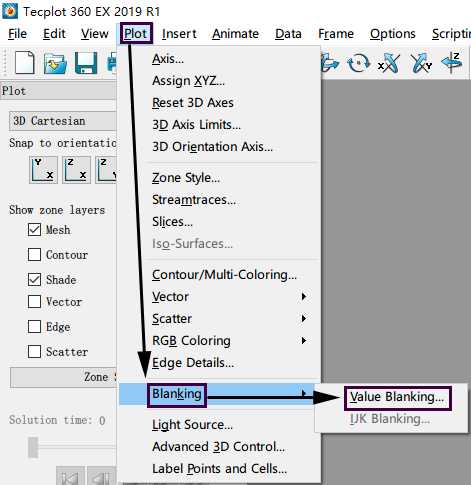

从网格和云图我们可以看出结果是明显不对的,我们进行如下的操作

技术分享图片

技术分享图片

再显示网格

技术分享图片

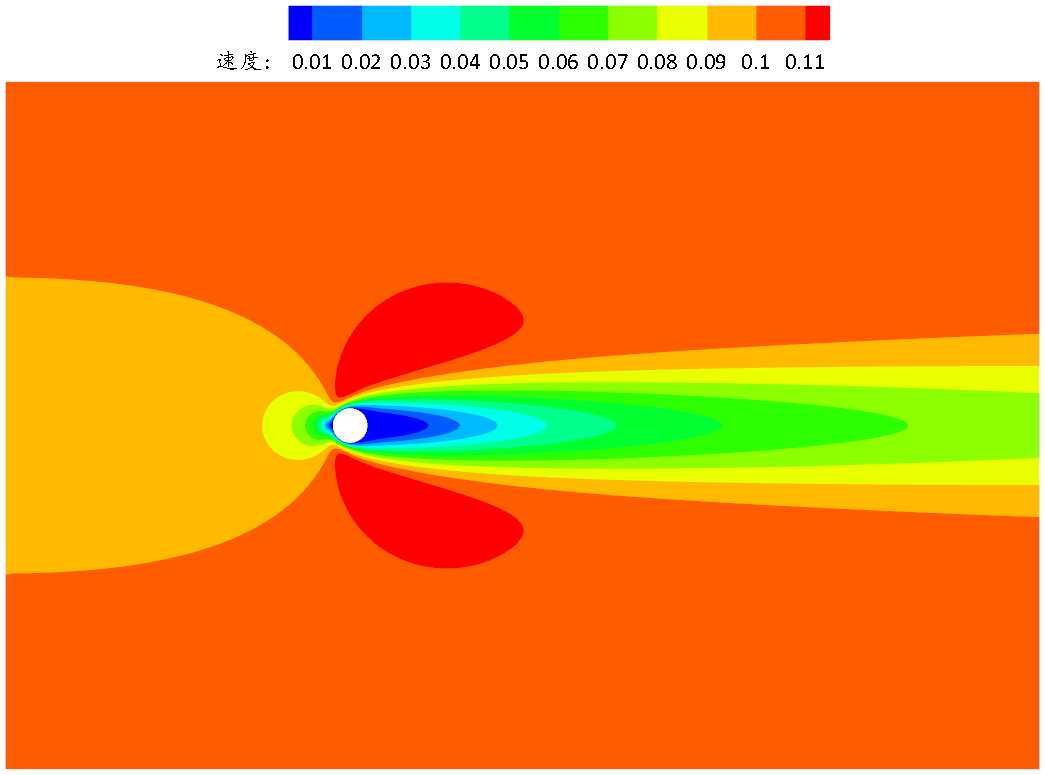

再显示速度云图

技术分享图片

已经能够正确显示和后处理了
