SecureCRT配置华为S5700交换机

我准备从交换机中监控某台设备的流量，所以要配置交换机的某个口作为镜像口，用来下载另外一个指定端口的流量。

第一步：华为5700交换机

简而言之网口部分除了最后四个都是用来连接下级网络设备的，最后四个端口和右边的四个光纤口都是用来连接上层网络设备的，但是不能共用，没有尝试过同时连接会怎么样。我这里用console口控制华为交换机，需要一个console线缆。

第二步：Console口登录设备

1. 用cosole线缆将计算机连接到交换机的console口
2. 打开终端方针软件SecureCRT，新建连接，配置参数为：
   • 传输速率：9600
   • 数据位：8
   • 校验方式：无
   • 停止位：1
   • 流控方式：无
3. 连接后终端显示如下：

• • Login authentication
    Username:admin
    Password:
    Warning: The default password poses security risks.
    The password needs to be changed. Change now? [Y/N]: y
    Please enter old password:
    Please enter new password:
    Please confirm new password:
    The password has been changed successfully
    <HUAWEI>

    此时输入用户名和密码，初始用户名为admin，密码为admin@huawei.com

第三步：交换机的操作

• 输入sys，进入全局配置模式

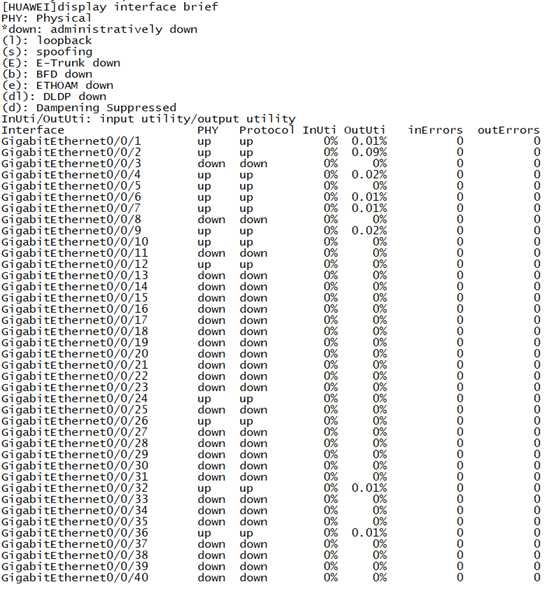

• 输入display interface brief，查看交换机当前端口的开放状态，down表示端口关闭，up表示端口开启

•  将端口9作为管理口，则执行命令 observe-port 1 interface GigabitEthernet 0/0/9
• 再执行 display observe-port，查看已配置的管理口

•  执行 GigabitEthernet 0/0/1，进入端口1

•  然后执行port-mirroring to observer-port 1 both,将端口1设为镜像口

•  执行 display port-mirroring 查看所配置的镜像口（这里配置了两个镜像口1和4）

 此时再从console线连接的电脑上打开wireshark捕获流量，就可以捕捉到指定端口的流量了。

其实这已经是两年前做的东西了，自己当时没记下来，现在凭着回忆再写出来的，最后几幅图还是借的学弟的，谢谢学弟，哈哈哈！

以后一定要养成写博客的好习惯
