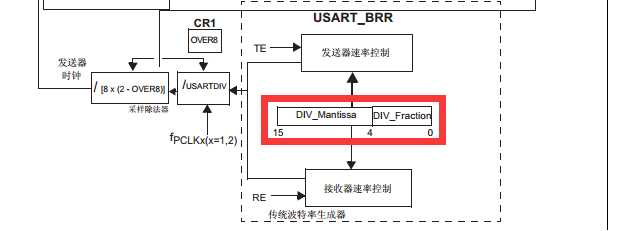

1.1 波特率结构框图

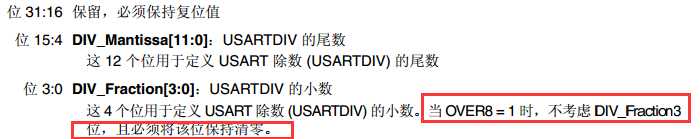

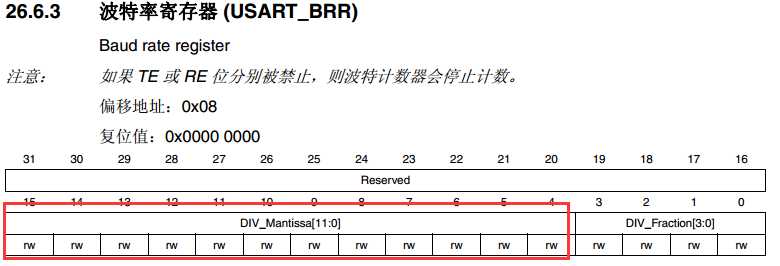

1.2 波特率寄存器示意图
1.3 波特率计算公式示意图
两图看出，串口波特率寄存器是一个32位，只用低16位，低16位又划分，低4位用来装小数，其他用来装整数。
波特率计算公式：Tx/Rx 波特率 = fCK/(8*(2- OVER8 )* USARTDIV)
USARTDIV = fCK/8*(2- OVER8 )/TxRx 波特率
Tx/Rx 波特率已知值 //就是我们我们平常说设置的115200Hz.
fCK是已知值 //串口时钟84MHz
OVER8通过CR1寄存器设置
USARTDIV的值是写入到BRR寄存器,需要计算的值。
如下列：
void Usart1_Init(u32 baudRate)//假设baudRate=115200Hz { float USARTDIV; u16 Mantissa; /****设置波特率***/ //USARTDIV = fCK/8*(2- OVER8 )/TxRx 波特率 //USARTDIV= Mantissa+(Fraction/8*(2-OVER8 )) USARTDIV = (float)84000000/8/baudRate;//设OVER8 =1；fck=84000000Hz Mantissa = (int)USARTDIV;//取整数部分 Fraction = (u8)((USARTDIV-Mantissa)*16);//把小数部分整成16位整数 USART1->BRR = Mantissa<<4 | Fraction; }
