Rocket - interrupts - Crossing

时间:2019-10-03 10:30:01      阅读:59      评论:0      收藏:0      [点我收藏+]

https://mp.weixin.qq.com/s/nSX4prXFb4K5GSUhPtOUCg



简单介绍Crossing的实现。

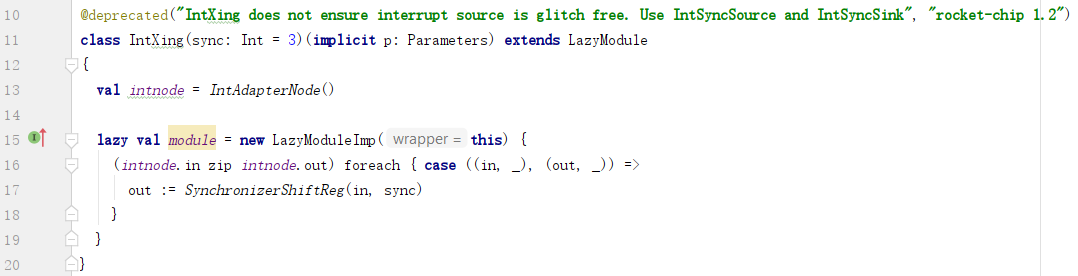

1. IntXing



这是一个LazyModule:

技术分享图片

1) 参数



a. sync:表示同步所需要的时钟周期数。

b. p:隐式参数,表示外部配置;



2) diplomacy node



用于与其他diplomacy node连接以及协商参数的节点,在这里是一个适配器节点:

技术分享图片



3) lazy module



lazy module用于实现IntXing的内部逻辑:

技术分享图片



A. 成对的输入边和输出边



技术分享图片

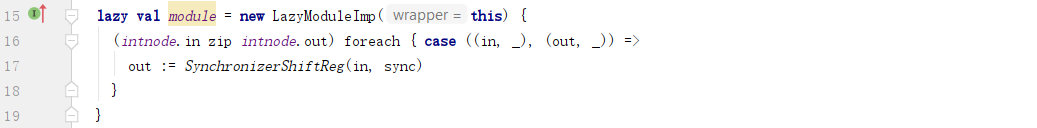

B. 实现Crossing逻辑



这里直接使用SynchronizerShiftReg接收in的输入,并输出到out:

技术分享图片



2. IntSyncCrossingSource

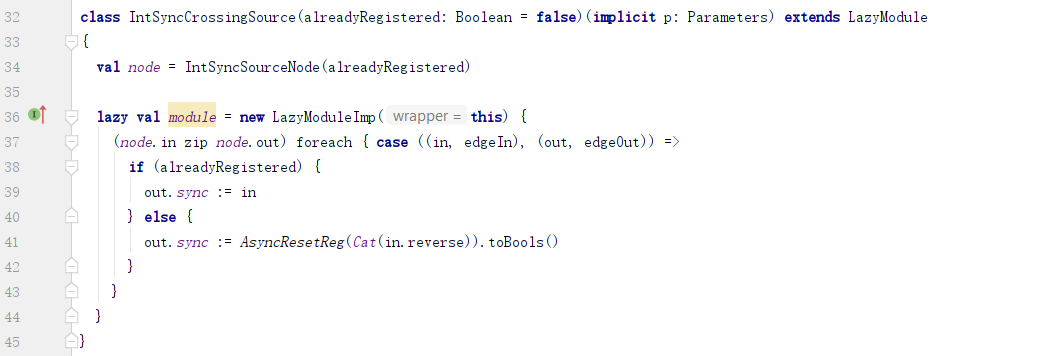

1) class



class IntSyncCrossingSource是一个LazyModule:

技术分享图片

A. 参数alreadyRegistered表示输入in是否已经过一个异步复位寄存器;

B. node为diplomacy节点;

C. lazy module实现IntSyncCrossingSource节点的逻辑;这里使用异步复位寄存器把输入in的数据输出到out;

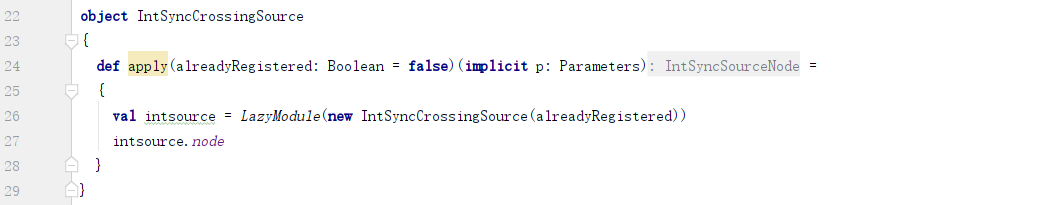

2) object



伴生对象用于创建一个IntSyncCrossingSource,并返回其中的diplomacy node,以与其他节点连接:

技术分享图片

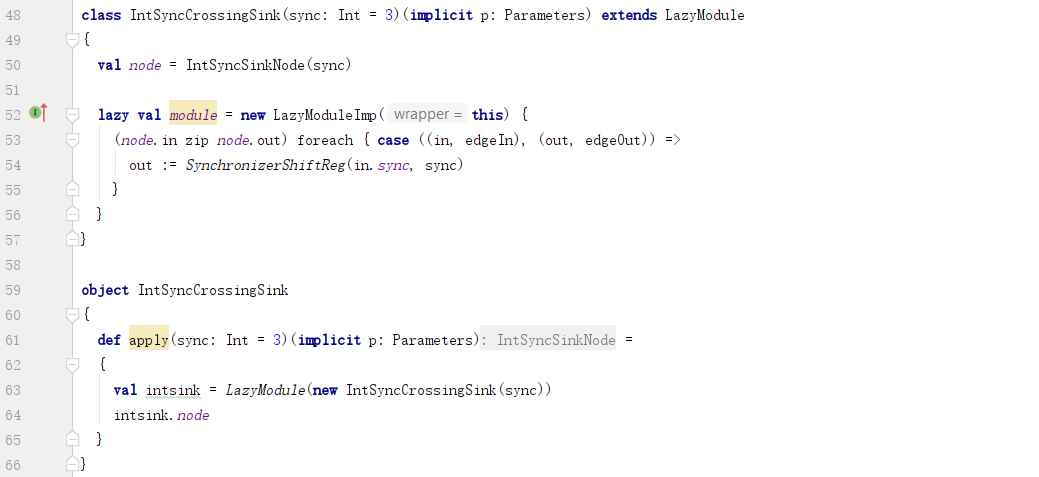

3. IntSyncCrossingSink



用于创建一个下游LazyModule:

技术分享图片

1) 参数sync:上游到下游的Crossing所需要的时钟周期数;

2) diplomacy node:IntSyncSinkNode类型的下游节点;

3) lazy module:使用同步移位寄存器(SynchronizerShiftReg)实现Crossing逻辑;



4. CrossingHelper

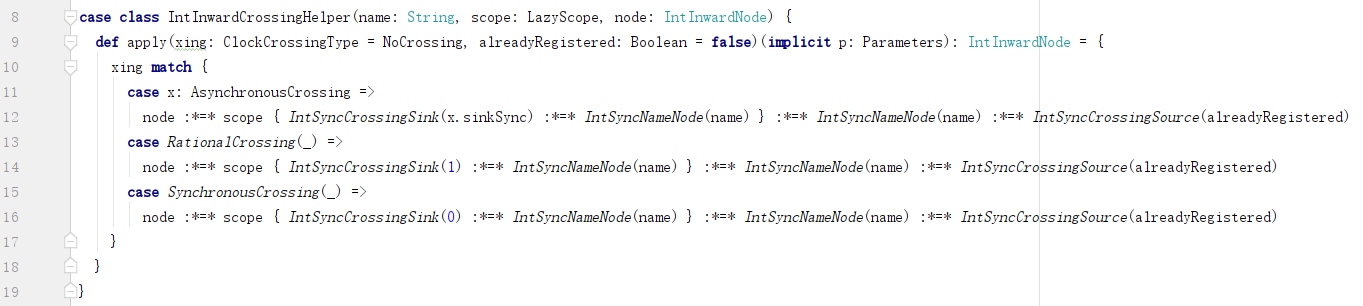

1) IntInwardCrossingHelper



为参数node,根据ClockCrossingType生成相应的Crossing连接。其中,参数node作为下游节点:

技术分享图片

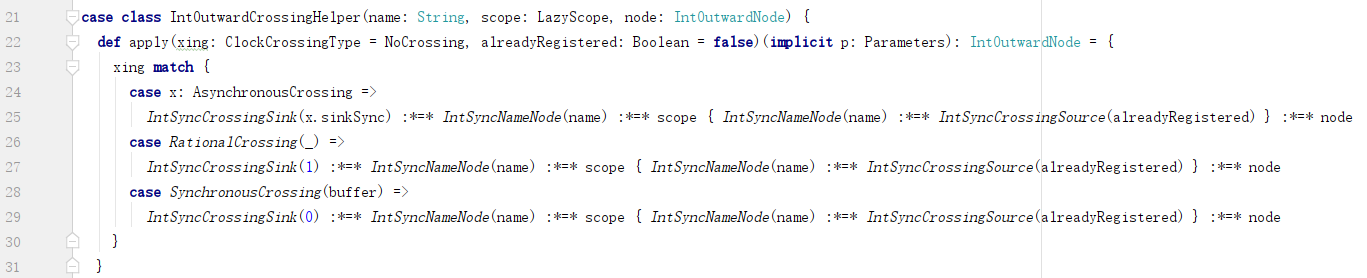

2) IntOutwardCrossingHelper



为参数node,根据ClockCrossingType生成相应的Crossing连接。其中,参数node作为上游节点:

技术分享图片



5. 附录





Rocket - interrupts - Crossing
