欧姆龙CP1HPLC和斑马打印机通信

1. PLC

1.1PLC型号

CP1H

1.2通信方式

232通信，使用232扩展卡槽CP1W-CIF01. CP1W-CIF01是RS232选件板，通信距离最大15m.

CP1W-CIF01管脚定义：2：TXD  3:RXD   9：GND   4和5短接。

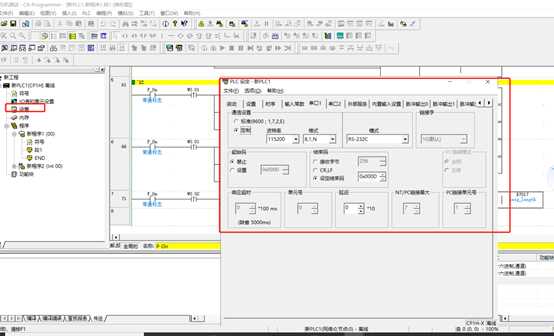

1.3通信设置

2.打印机

设置打印机的波特率等和PLC一致。

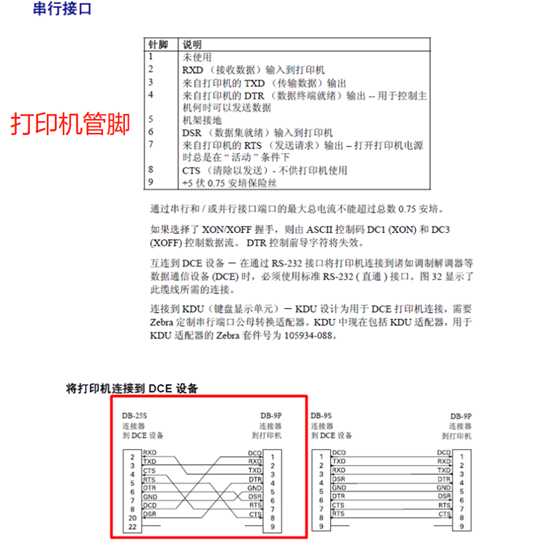

打印机232串口管脚定义  2：TXD  3：RXD  5：GND

3.接线

交叉连接。PLC的2和打印机的3连接，PLC的3和打印机的2连接，PLC的9和打印机的5连接。

发送内容为ZPL指令

PLC发送时，将ASCII转换为十六进制发送

下面是一个测试打印指令

^XA

^FO100,100^BY6

^BCN,150,Y,N,N

^FD123456^FS

^XZ

PLC测试程序和ZPL指令手册以及欧姆龙CP1H编程手册放在网盘：https://pan.baidu.com/s/1g6G0bJxda6LZHToGlln0Sg

能力有限，有错误之处请小伙伴多多包涵。欢迎留言交流！
