作者：秋时 时间：2014-02-15 转载须说明出处

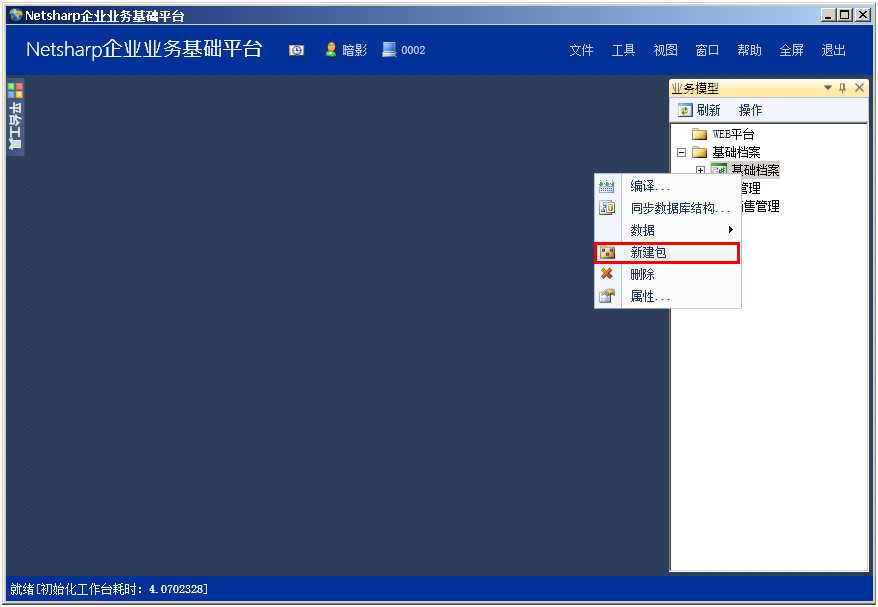

1.在基础档案项目，右击，选择新建包，

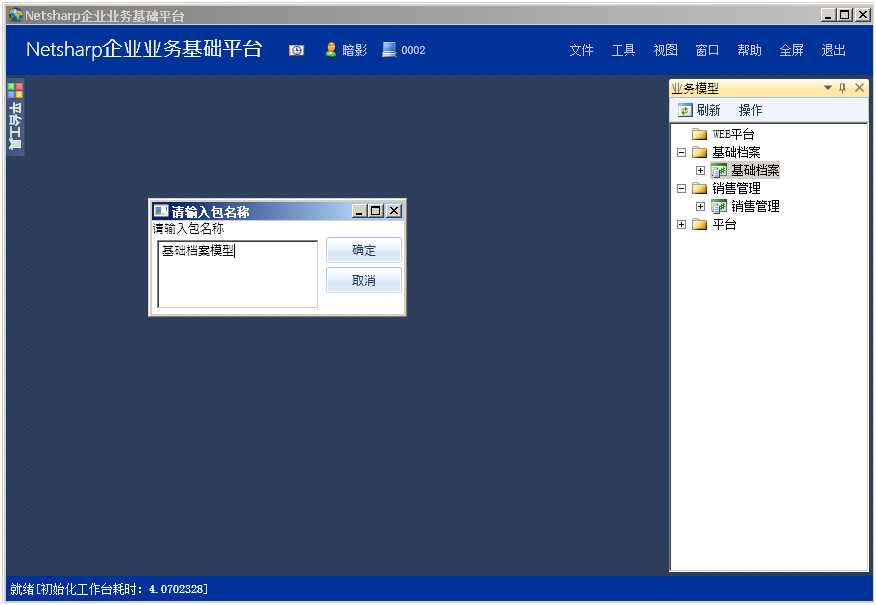

2.录入包的名称，录入名称。完成后点确定
1.右击新增的包，选择新增图表。

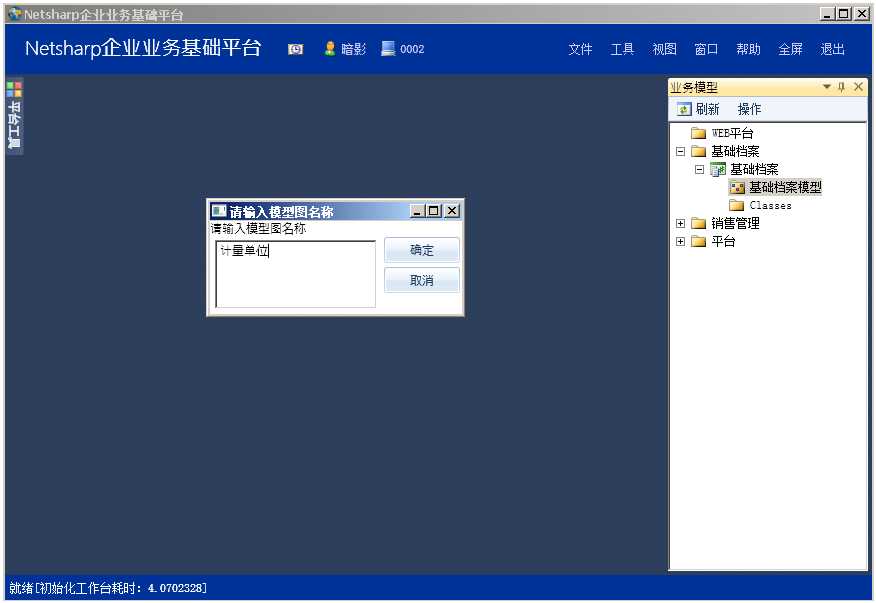

2.录入图表的名称，录入计量单位，录入后，点确定

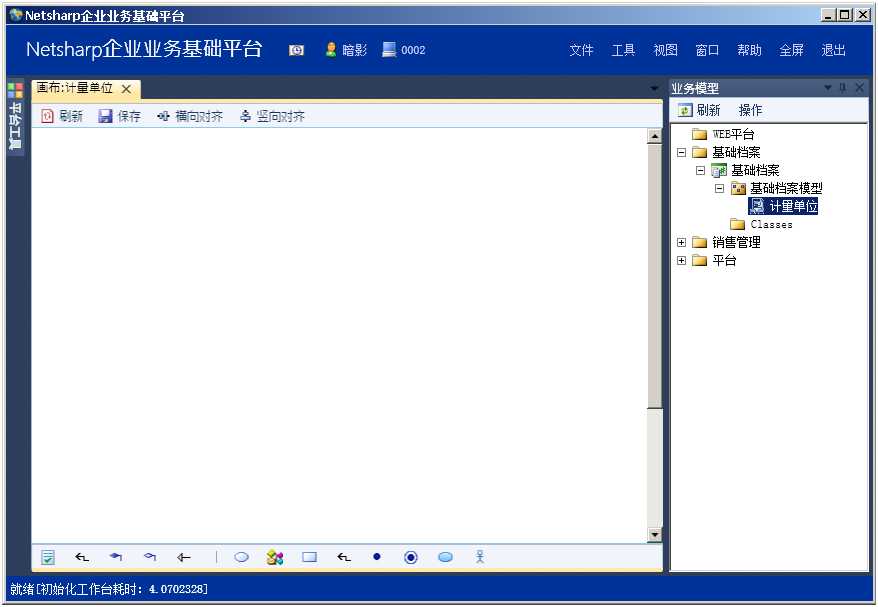

3.双击刚才建立的图表，进入编辑界面

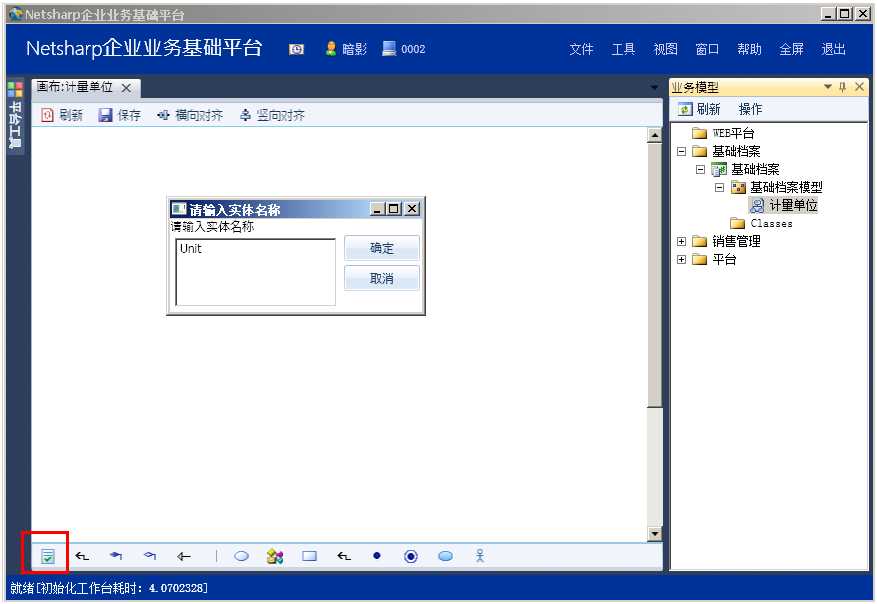

4.选择下方工具栏第1个实体，再点在画布上，并录入实体的名称，录入完成后，点确定

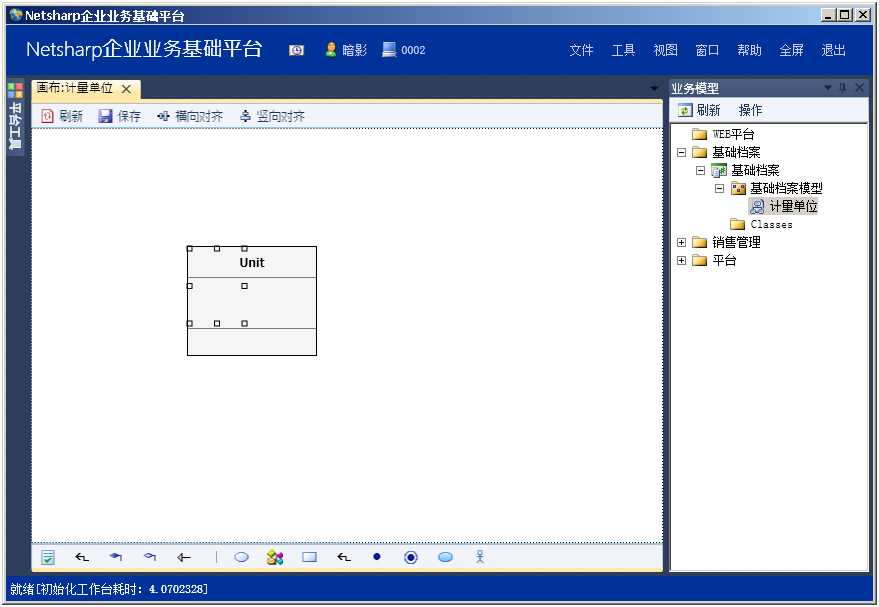

5.查看刚才建立的实体。

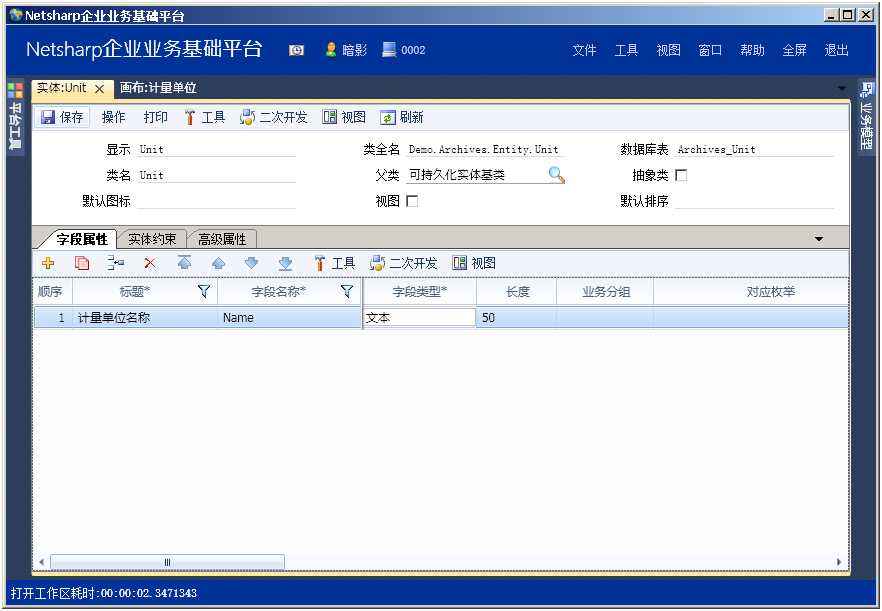

6.双击实体，进入实体设计界面。并设置需要的字段。计量单位需要一个计量单位名称，标题写上要显示的中文名，字段名称是数据库中字段名称。字段类型选择文本型，长度默认50。设置好后，点保存。

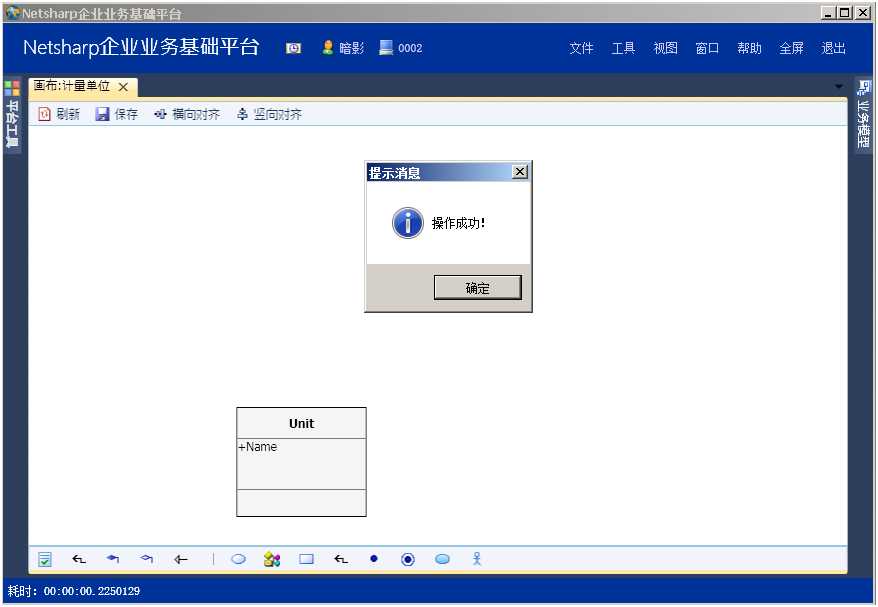

7.回到画布中，再点保存
商品分成基本信息和商品规格，基本信息包含了商品编码、商品名称等，商品规格包含了条码和计量单位。属于一对多关系。应该先建商品规格，再关联商品基本信息

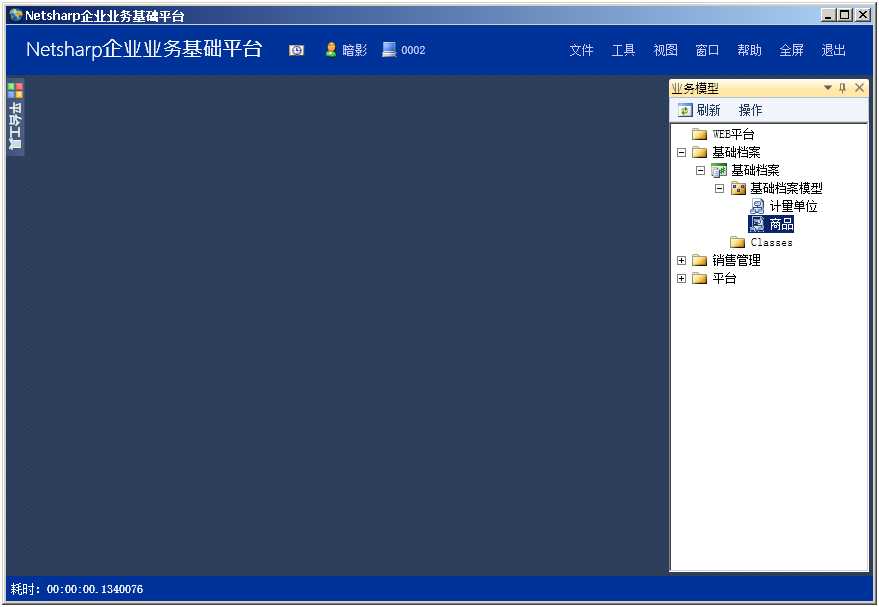

1.新建立叫“商品”的图表

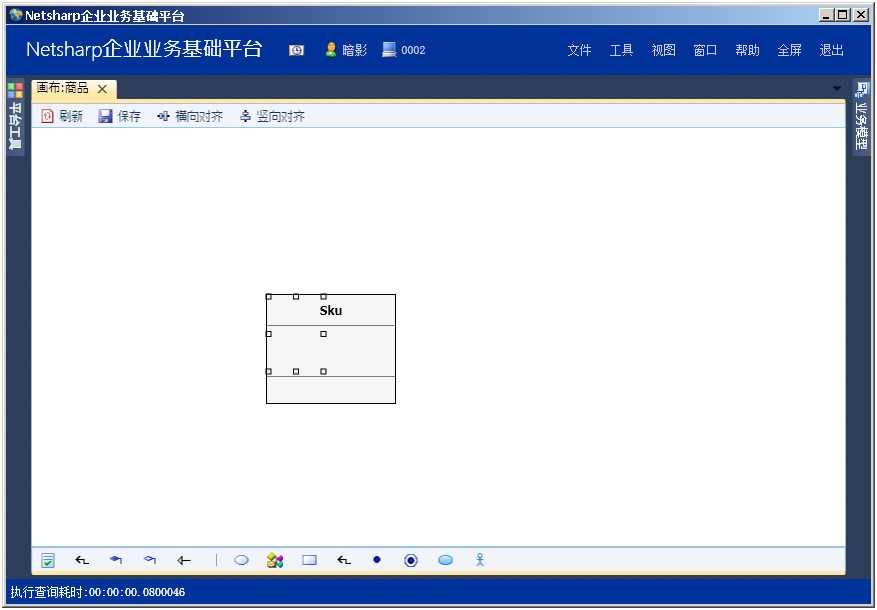

2.双击该商品，进入画布编辑，先加入一个规格实体，名叫Sku
3.双击Sku，进行字段设置，其中商品和计量单位只要引用对应实体的id即可。具体的字段设置如下，设置完成后保存，并在画布中点下保存

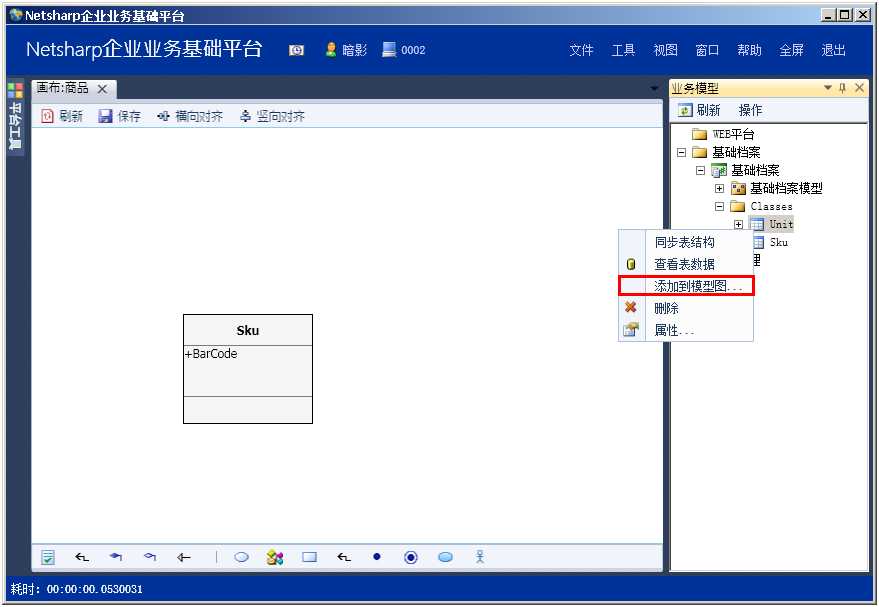

4.设置引用计量单位实体，展开基础档案Class节点，右击Unit，选择添加到模型图。

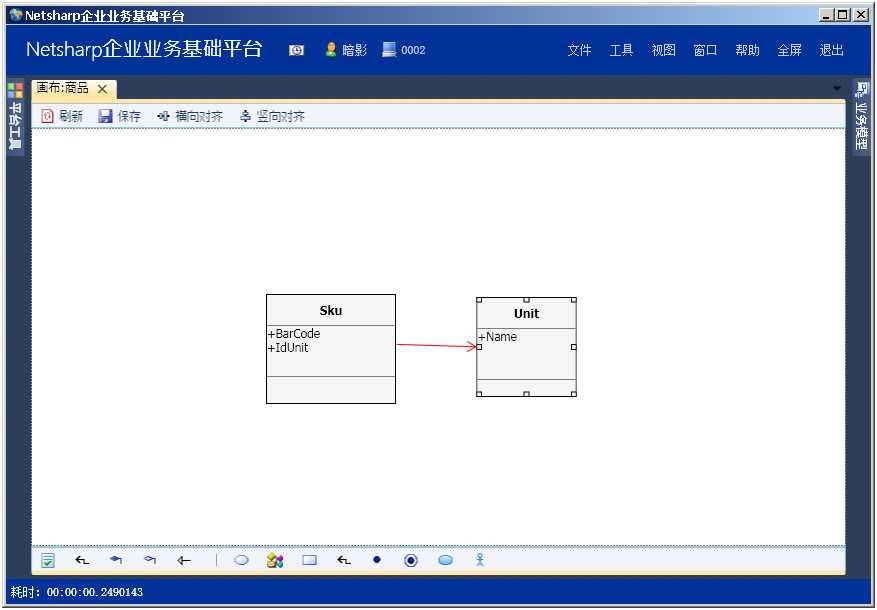

5.建立引用关系，选择下方工具栏的箭头工具，在两个实体间拉一条线（从Sku到Unit），表示Sku实体引用Unit实体

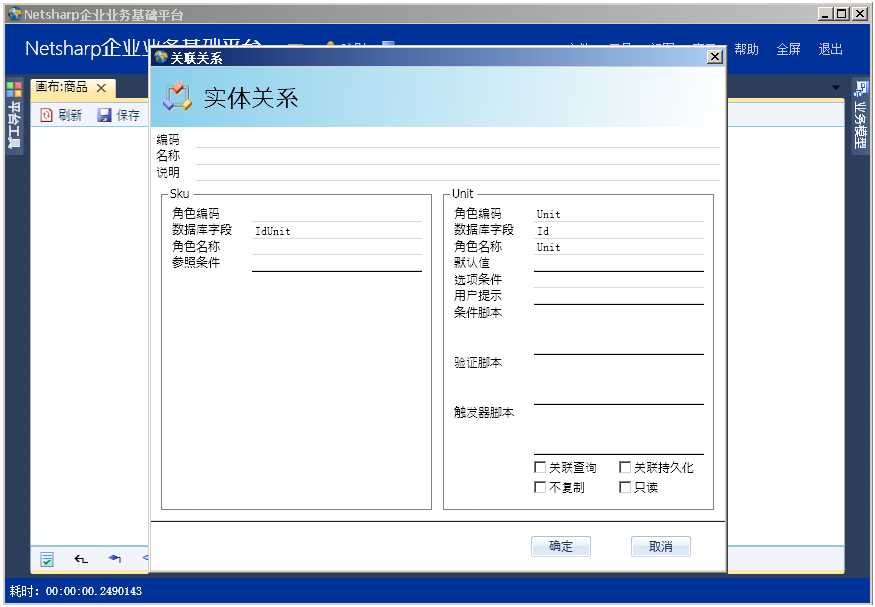

6.双击红色的线，配置关系，直接保存即可。如果sku实体关联的字段名字不叫IdUnit，修改成sku实体里相应字段名即可。完成后保存画布

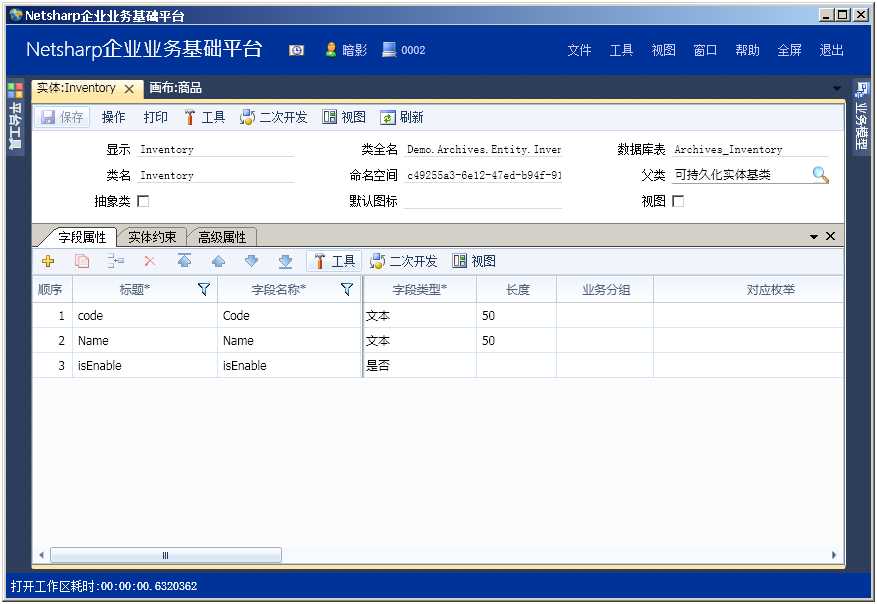

7.再建立商品实体，字段设置如下，完成后要保存，在画布中也要点保存
8.商品实体也要引用计量单位，在业务模型Class节点下选择Unit，加入当前模型图；在两者之间加入引用线并设置关联关系。

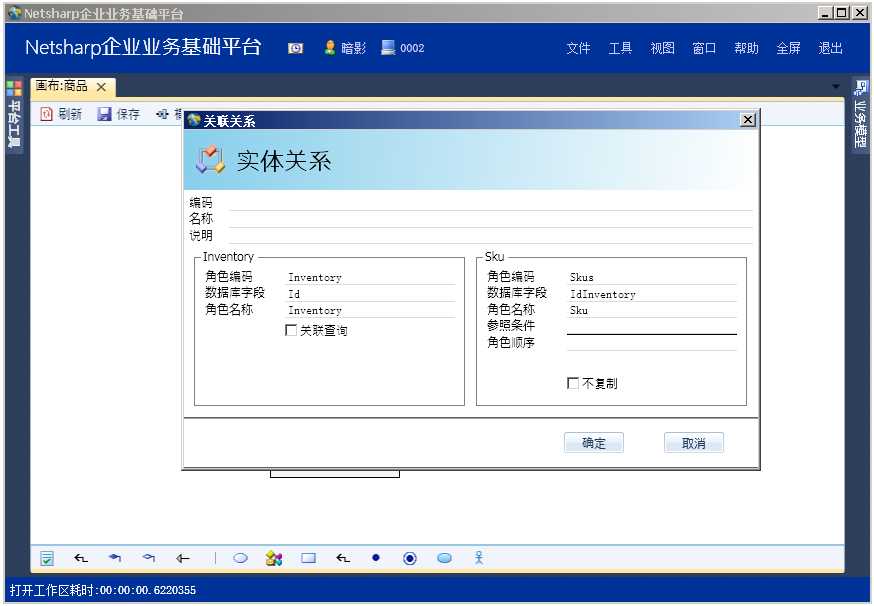

9.设置Inventory和Sku实体为组合关系。选择组合工具，在Inventory和Sku实体间拉一条线（从Inventory到Sku）,双击这条红线，设置关联关系。保存即可，完成后保存一下画布。

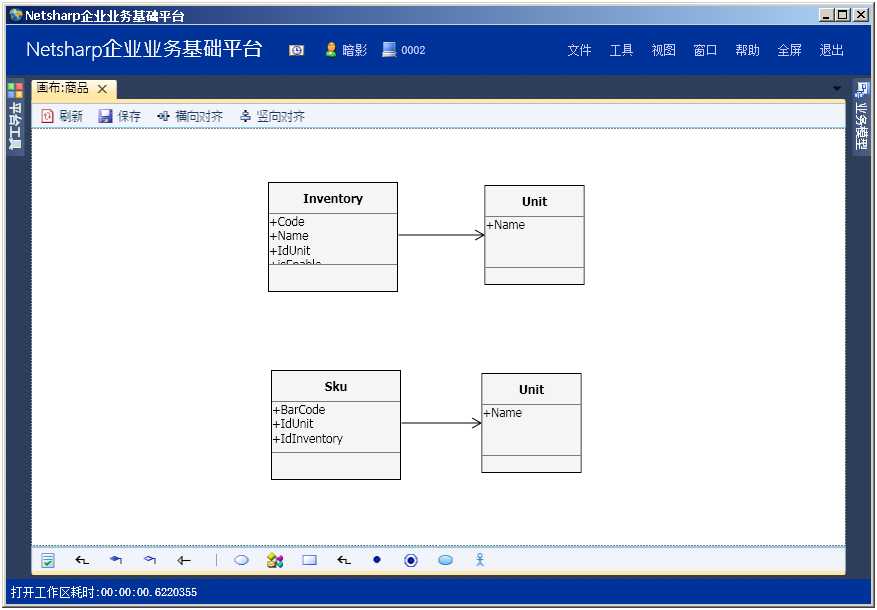

10.完整的模型图

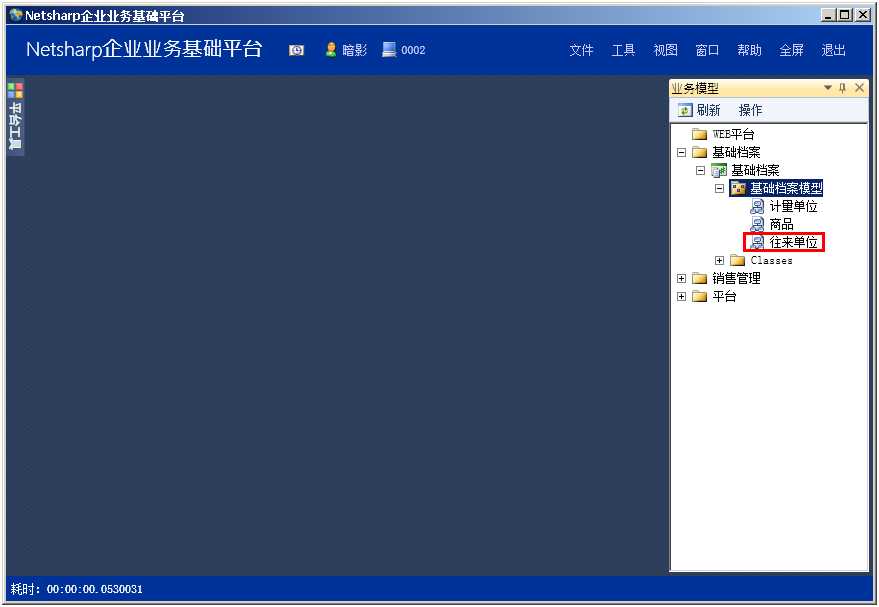

1.新建往来单位的图表
2.新建一个往来单位实体Partner，设置的字段如下

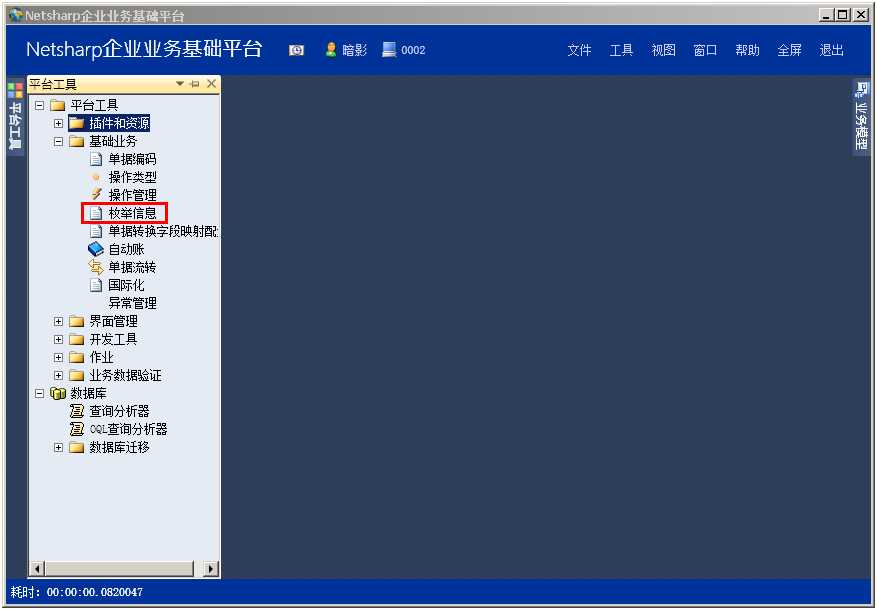

3.其中往来单位类型是枚举，需要建一个枚举档案。在平台工具，基础业务节点下，选择枚举信息，打开枚举信息界面

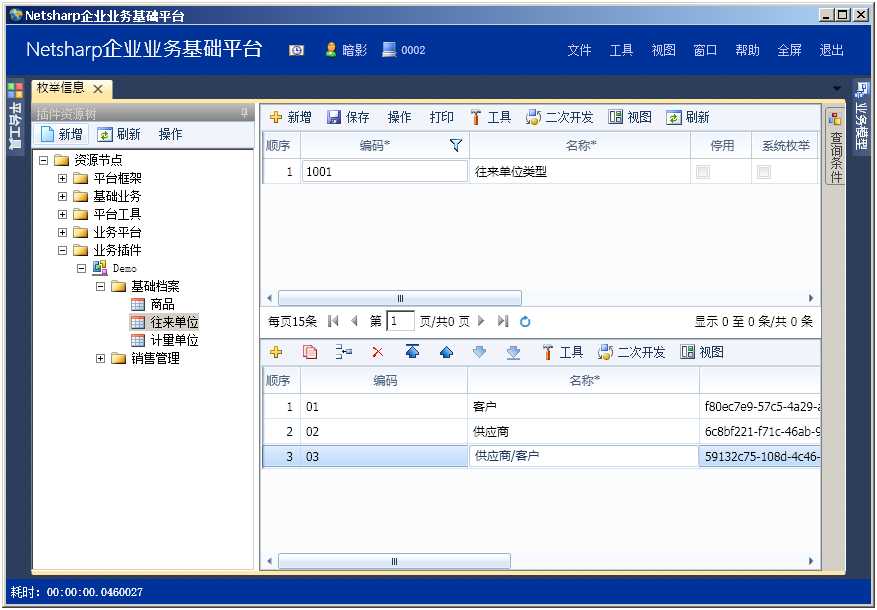

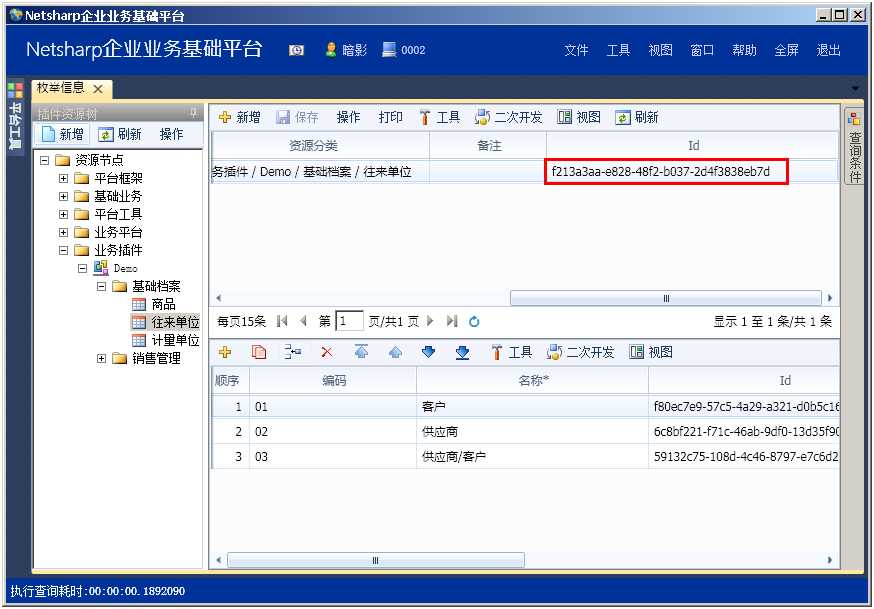

4.在左侧资源树，选择往来单位节点后，在右侧上方点新增按钮新增枚举，录入名称，并在下方的网格中按+新增明细行，录入枚举值，分别为客户、供应商、供应商/客户，完成后保存。
5.查看该枚举的id值，滑动滑块移到字段的末尾，查看id字段的值，复制下该id。
6.回到刚才建立的Partner实体，把复制的id值填入，保存实体并保存画布即可

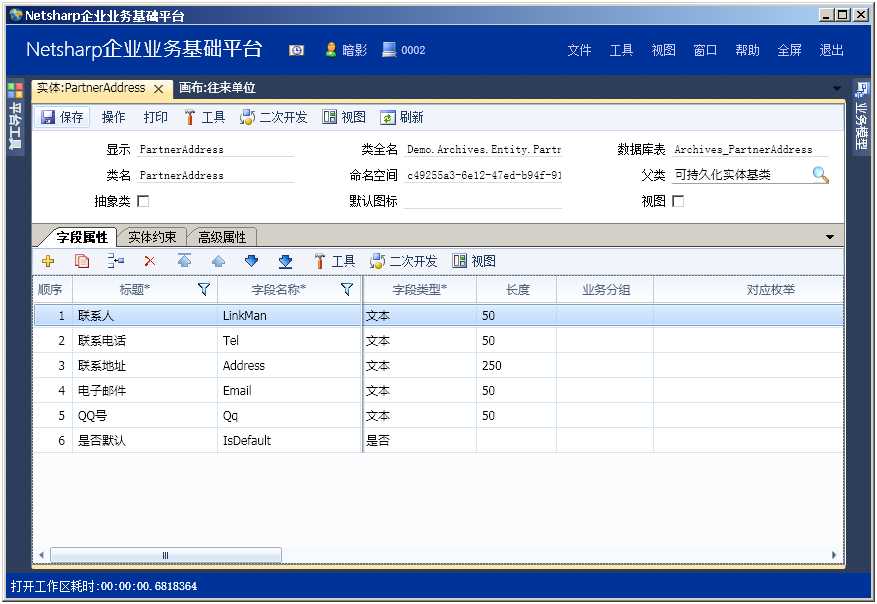

7.新建联系地址明细PartnerAddress的实体，其中Address地址长度改成250，字段设置如下，设置完成后保存实体，并保存画布

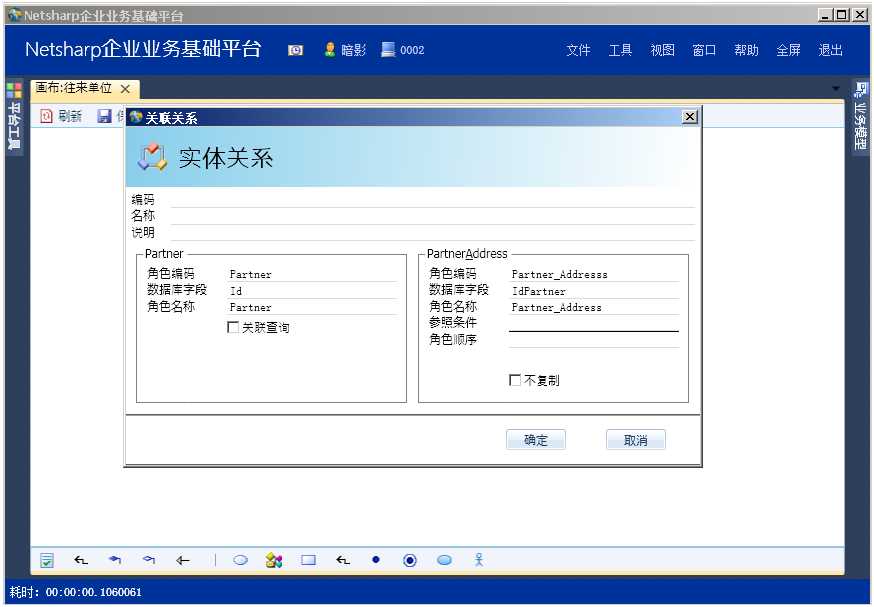

8.设置往来单位和往来单位地址为组合关系，并设置关联关系
