1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

在写报告之前，先仔细阅读：将作业提交到班级博客的一些注意事项。

实验报告要求：独立完成，不得抄袭。在截止日期前提交。

在博文开头给出你的个人信息

• 姓名
• 学号
• 班级

3.1 建立网络拓扑结构

网络拓扑图如下图所示：

3.2 配置参数

• 客户端的IP地址为192.168.1.xx，xx是学号的尾数（如201821021079，IP地址后两位为79）。
• 服务端的IP地址为192.168.1.xx，xx是学号的尾数

给出路由器参数配置的详细操作，解释每条命令的功能。

3.3 抓包，分析TCP连接建立过程

通过抓取HTTP数据包得到的TCP报文，完成如下事情：

（1）画出TCP连接建立示意图

如下图所示：

• 箭头上方，给出ID（从IP报文头部找）、seq（序号）、ack（确认号）
• 箭头下方，给出标志位的值，如ACK=1，标志位为0，无需给出

（2）分析序号和确认号的变化

结合给出的TCP连接建立示意图，分析序号和确认号的变化。

（3）解答：为什么连接建立需要第三次握手

4. 拓展 （不作要求，但属于加分项）

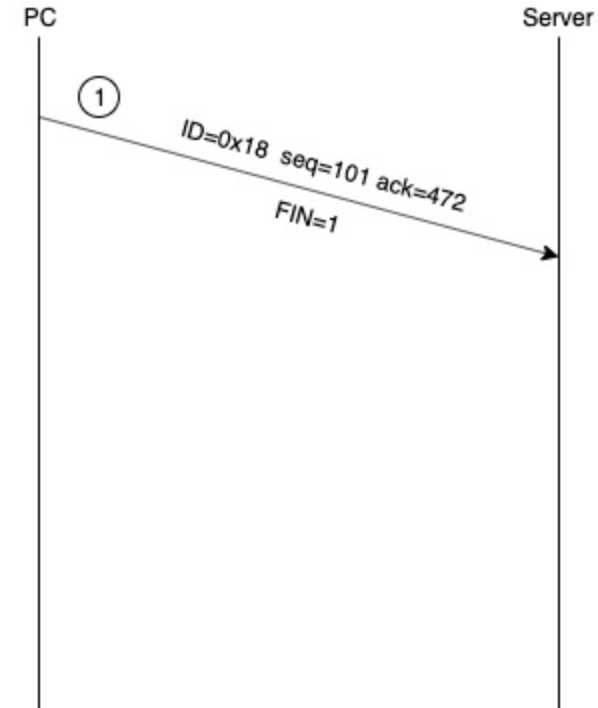

（1）分析TCP连接释放

画出TCP连接释放示意图，结合课本内容，解释图为什么会跟课本不一样。解答为什么连接释放需要四次握手。

（2）通过该实验如果有产生新的疑问，可以写出来，并尝试自己解决问题

第三次实验报告：使用Packet Tracer分析TCP连接建立过程
