静态路由实验2台主机+2太路由器互联互通

时间：2019-10-18 01:47:36      阅读：76      评论：0      收藏：0      [点我收藏+]
实验环境
1： GNS3软件
2 ：两台初始化状态的PC机（采用VPCS机）和两台初始化状态的路由器
3 ：如果主机使用的是虚拟机，那么需要将虚拟机的防火墙全部关闭，否则会后期影响数据传输。
实验过程

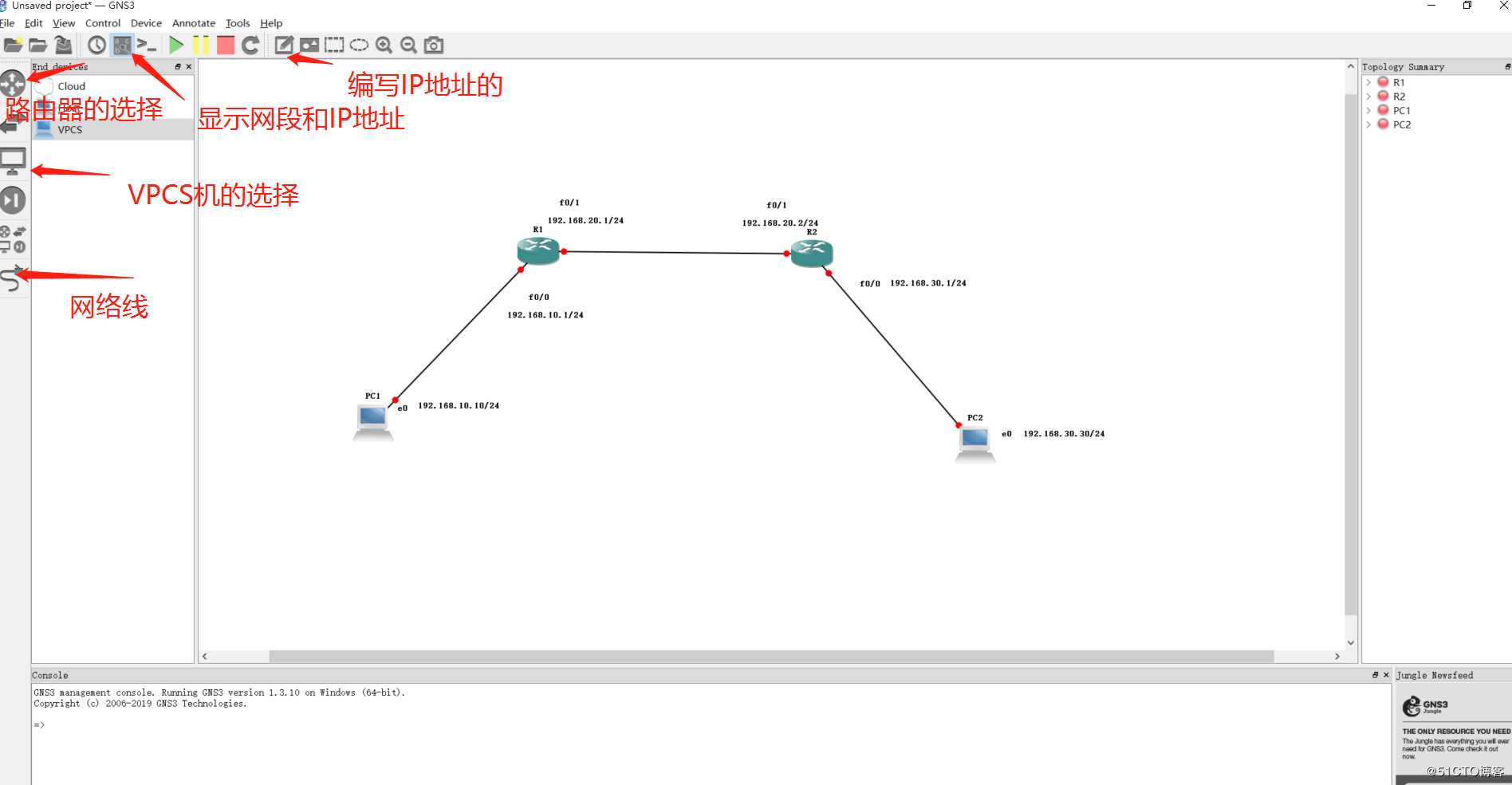

1：GNS3软件，讲两台PC主机和两台路由器准备好。

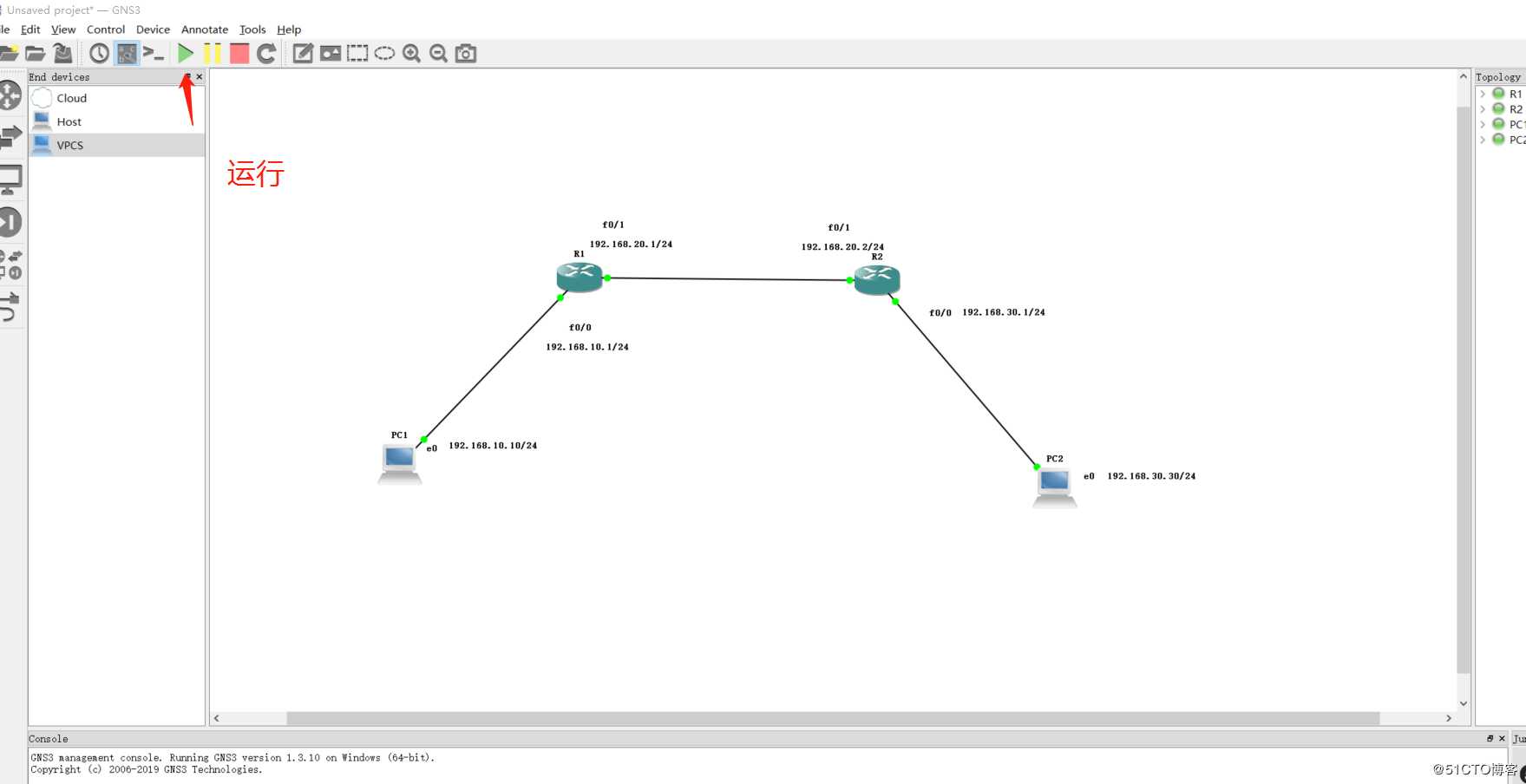

2：我们用网线将之全部连接起来，根据个人喜好定义每一个IP地址，写在端口旁边，方便自己输入IP地址 和检查。
技术分享图片

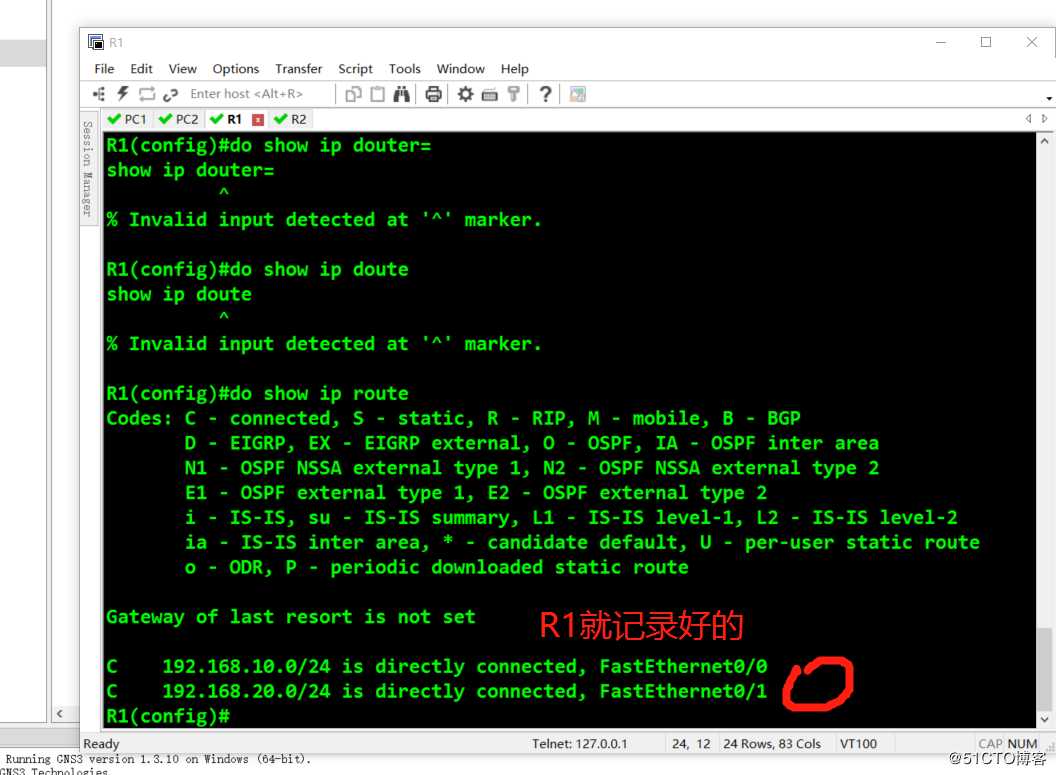

3：把机器全部运行，将每个IP地址记录到PC机和路由器中

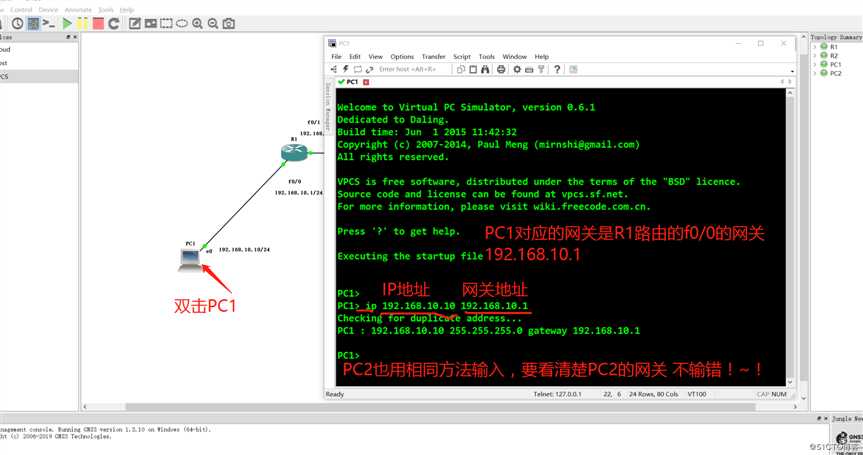

主机设置IP地址命令：ip（空格）ip地址（空格）网卡抵制

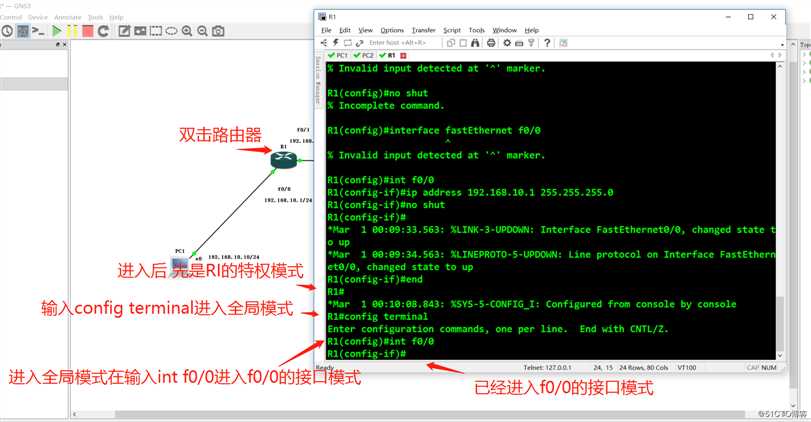

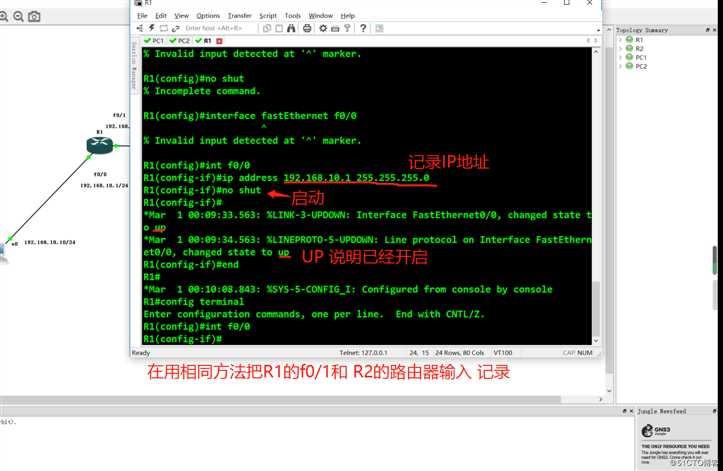

路由器IP地址命令：进入各自的接口模式，输入 ip（空格）address（空格）IP地址（空格）子网掩码
技术分享图片
技术分享图片
技术分享图片
技术分享图片
4：开始尝试通信

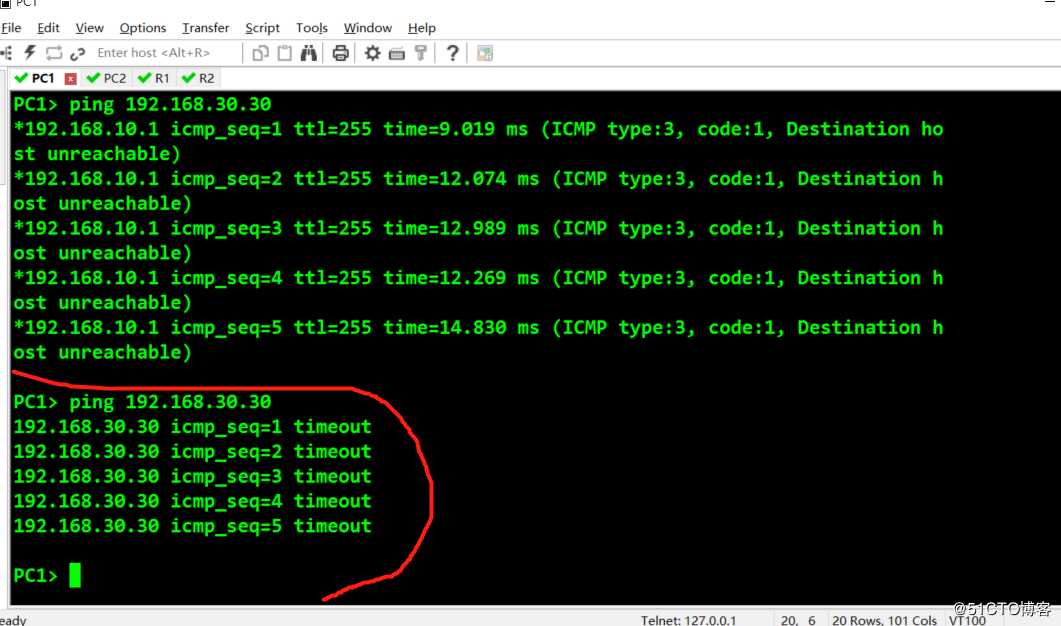

所有的IP地址设置完成 我们尝试PC1和PC2的通信。
技术分享图片

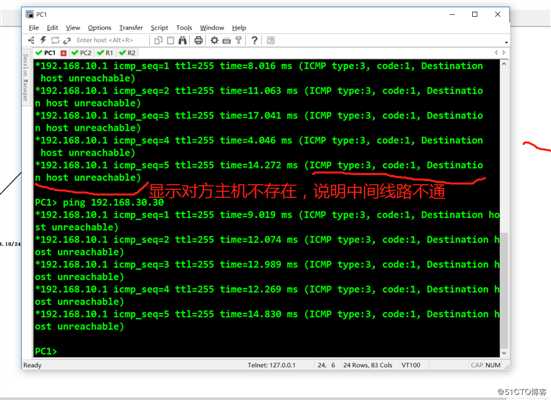

因为PC1和PC2中间线路不通，那么我们就在PC1和PC2之间 为R1添加的一个R2的192.168.30.0的静态路由即可。
5：为R1添加静态路由

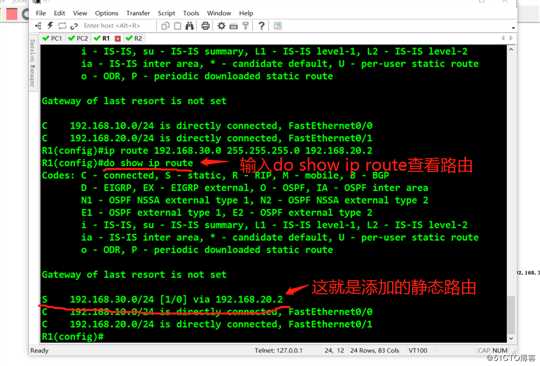

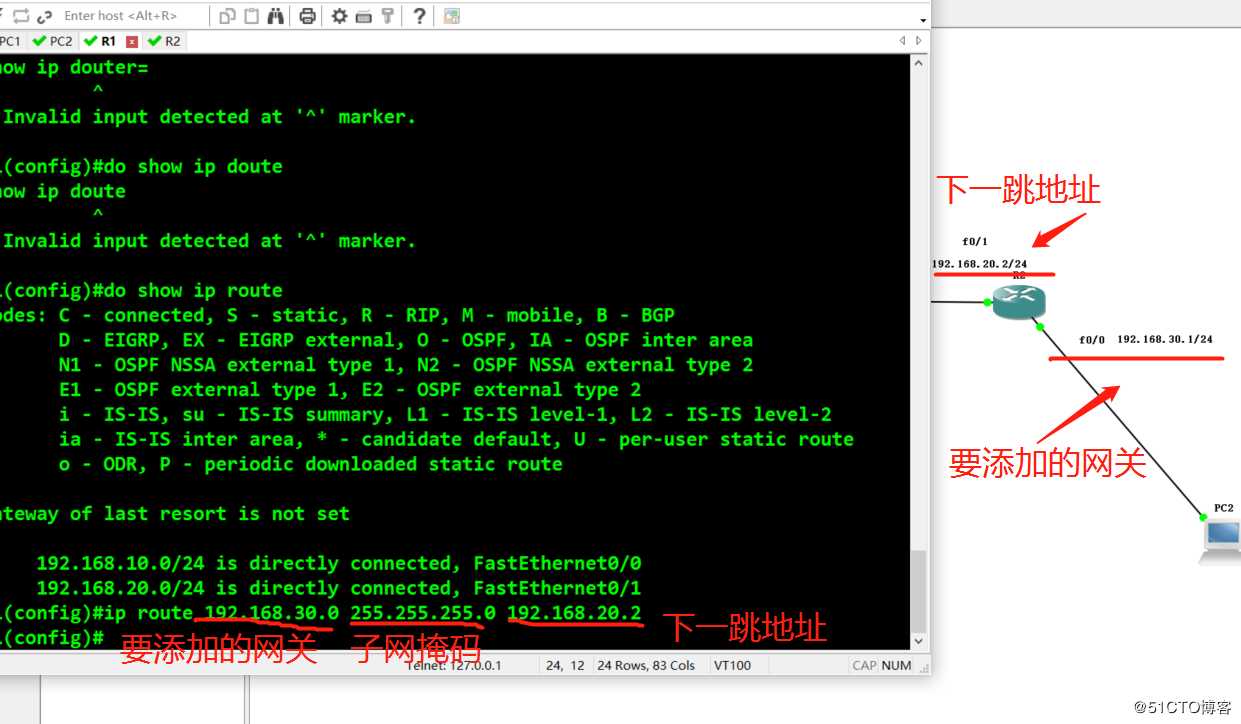

命令行（在全局模式）：ip（空格）route（空格）网络号（空格）子网掩码（空格）下一跳地址。
技术分享图片
技术分享图片
技术分享图片
技术分享图片
技术分享图片

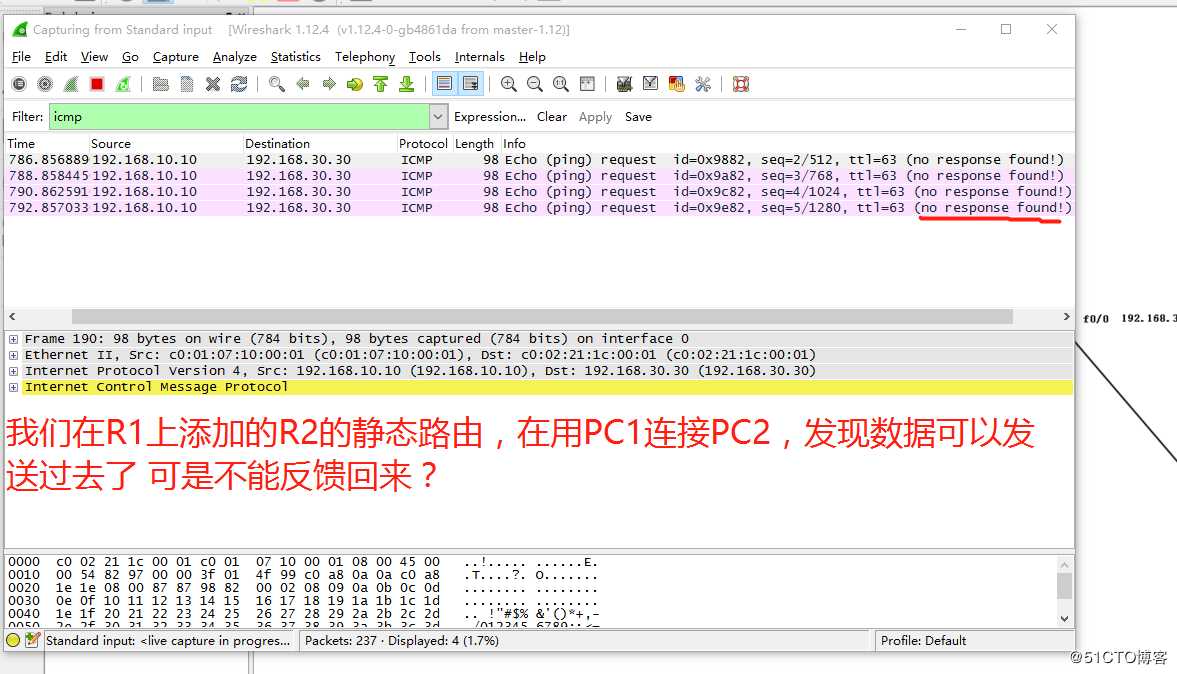

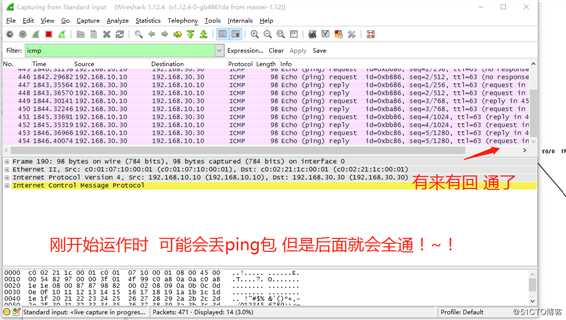

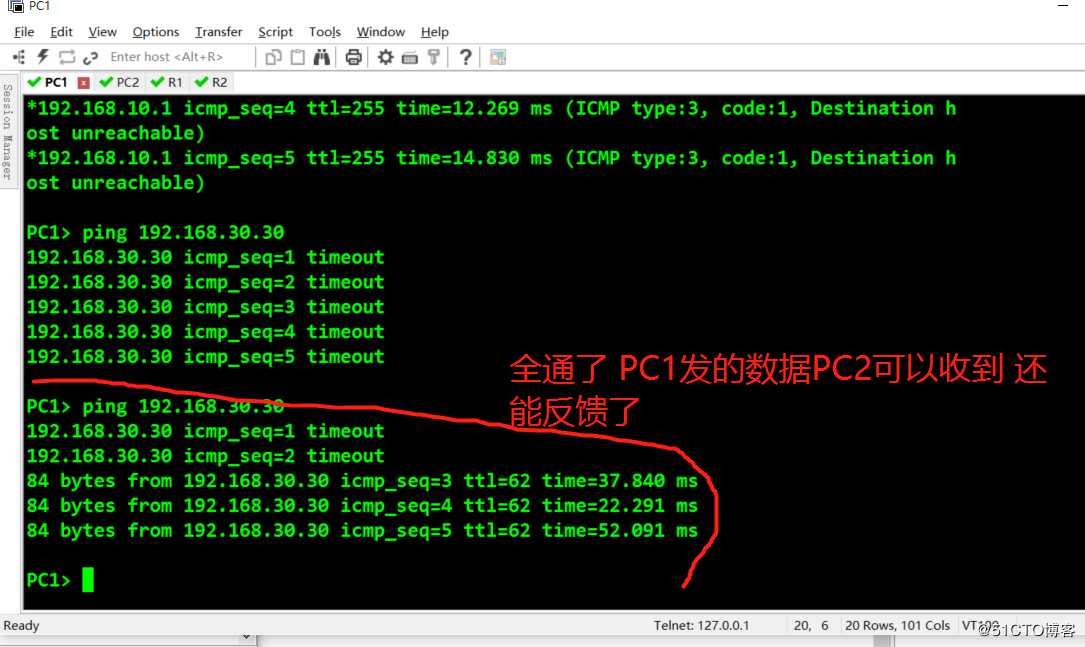

6：我们发现PC1可以发送消息给PC2，但是PC2反馈回来的收不到？
所以 们还需要将回去的路径打通。

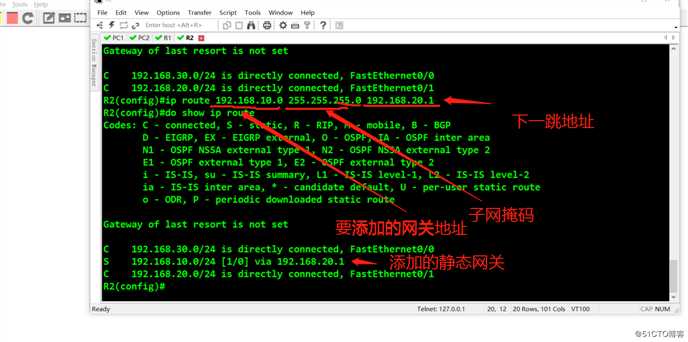

我们现在需要确保回馈的数据能接收到 就要在R2的路由中添加192.168.10.0的静态路由。
技术分享图片
技术分享图片
技术分享图片
技术分享图片
实验总结：
我们发现要是PC1和PC2能够相互传输，接收，反馈。必须把R1和R2路由设置静态路由的需要全部设置，如果是很多太的路由话 工作量会很大。这就是静态路由的缺点：（缺乏灵活性）。
