Tips：在真实设备上交换机的端口mac地址是本机主板mac地址+端口号
拓扑变成重新收敛需要50s
Cisco：

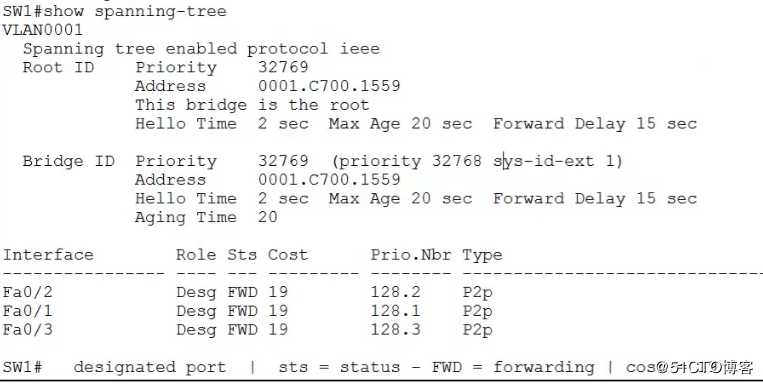

查看stp信息
Role：端口角色
Sts（status）：端口状态
Cost：消耗值
FWD:forwarding转发

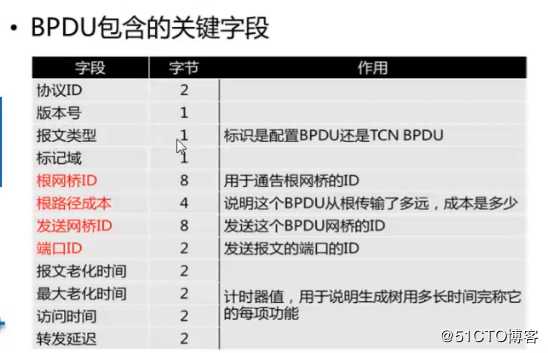

桥协议数据单元
BPDU（bridge protocol data unit）
使用组播方式发送BPDU
分为两种
配置BPDU（周期性发送，用于创建和维护整个stp拓扑）
拓扑变更通知（tcn）BPDU——topology change notification BPDU（先和根说根再发给其他的）
Stp计时器
Hello：交换器周期性发送bpdu（配置BPDU）的时间间隔：2s
Forward-delay：转发延迟，默认15s，防止形成环路
最大老化时间max-age：默认20s
STP参数修改
Cisco：
1、 修改交换机的stp优先级（确保网络中有主根交换机和辅根交换机）
a) Spanning-tree vlan X priority {value},value是4096的倍数
2、 修改交换机的stp模式（必须确保网络中得交换机的stp模式一样）
Spanning-tree mode {pvst|rapid-pvst|mstp}
3、修改交换机端口cost
Interfacef0/0（trunk链路）
Spanning-tree vlan 3 cost {value}
4、 针对某个vlan，关闭stp功能
No spanning-tree vlan x
验证命令
Show spanning-tree vlan x 查看交换机上关于vlanx的stp信息
Show spanning-tree 查看交换机上关于所有vlan的stp信息
Show spanning-tree summary 查看交换机运行的stp模式
Show version 查看交换机base mac
注意：交换机上stp功能默认开启，可以人工关闭
华为stp参数修改：
1、 优先级：stp priority {value}
2、 修改交换机stp模式:stp mode {stp;rstp;mstp}
3、 修改端口cost值：进入端口interface g/0/1；stp cost {value}
4、 关闭stp：stp disable；开启：enable
验证命令：
Display stp
Display stp brief
Display stp vlan
MSTP
基于原来stp技术所有的vlan都在一个树内，当某个vlan出现问题会影响颗树的稳定故而
多实例生成树协议:基于stp协议的增强协议

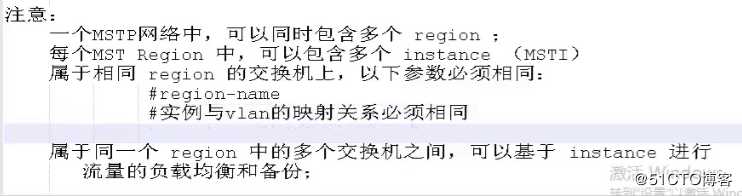

Mstp网络中包含1个或者多个MSTP域（mst region）
优势：既可以快速收敛，又可以提供数据的连接冗余，还有负载均衡
范围：region（域）——instance（实例）——valn 包含关系
创建时region和instance应该相同，对instance加入vlan，然后对其进行优先级设置，（相当于Cisco设备PV-stp设置Cisco设备是基于vlan来进行负载均衡设置）
配置：
1、 mst域（region）同一个域中可以包含多个实例
2、 msti（instance），即mst实例，一个msti可以同时关联多个vlan
stp region-configuration
region-name {string}//配置region名
instance {id} vlan x//配置关联vlan
active region-configuration//激活
stp instance {id} priority {value}（设置实例的优先级）
验证命令
Display stp instance {id}
Display stp brief
默认情况下，所有vlan都属于instance 0
tips：
===============================================================================STP收敛速递比较慢：从主链路的断开到备用链路的连通，这个修复时间叫做收敛，30-50s
RSTP收敛速度比stp快，一下改进
1、 发现问题快：出现问题3个hello时间就反应
2、 反应问题快：发现拓扑变更的交换机，会产生TCN bpdu，直接发送给与自己相连得其他所有交换机
3、 解决问题快：
端口角色细化：
根端口（root port）
指定端口（designate的port）
非指定端口
rstp代替端口（alternative port）是根端口的备胎
mstp备份端口（backup port）是指定端口的备胎
（边缘端口：一般建议关闭stp，或者将连接非交换机的端口，设置非边缘端口）
端口状态精简化
Down
Listening
Learning
Forwarding
Blocking
Learning
Forwarding
Discarding（丢弃）：相当于down，blocking，listening
