实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

实验报告

1、建立网络拓扑结构

由一台路由器、一台PC机和一台服务器组成。

2、配置参数

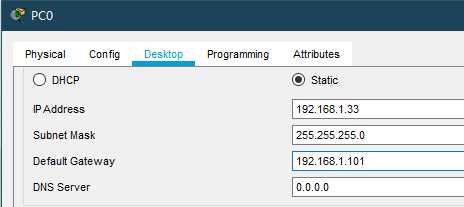

客户端的IP地址为：192.168.1.33，默认网关为：192.168.1.101

服务端的IP地址为：192.168.2.33，默认网关为：192.168.1.101

 路由器参数配置

两个端口配置好后，开始配置路由协议

验证参数设置

show ip interface brief

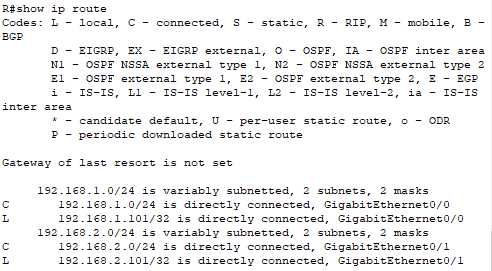

 show ip route

3、抓包，分析TCP建立过程

３.２抓到的数据包

３.２TCP建立连接示意图

 客户端主动打开连接，服务端被动打开连接。

一开始，SYN＝１，seq＝x，这时，TCP客户进程进入SYN-SENT（同步已发送）状态。

服务端收到连接请求报文后，如同意连接，则向服务端发送确认在确认报文段中应把SYN位和ACK位都置为１，确认号是ack=x+1，同时也为自己选择一个初始序号seq=y。

客户端收到服务器的确认后，还要向服务器发送确认。在确认报文段中应把SYN位和ACK位都置1，确认号是ack=y+1，而自己的序号seq=x+1。这时，TCP连接已建立，客户端进入ESTABLISHED状态。

拓展

 1、TCP连接释放过程

 2、Q：为什么建立TCP连接的时候时三次握手，而释放TCP连接的时候是四次挥手？
