RS232标准与TTL/COM小常识

时间:2019-10-20 00:10:54      阅读:74      评论:0      收藏:0      [点我收藏+]

1、TTL电平标准

  输出 L: <0.8V ; H:>2.4V。

  输入 L: <1.2V ; H:>2.0V

2、CMOS电平标准

  输出 L: <0.1*Vcc ; H:>0.9*Vcc。

  输入 L: <0.3*Vcc ; H:>0.7*Vcc.

3、RS232标准

  逻辑1的电平为-3~-15V,逻辑0的电平为+3~+15V,

4.笔记本端采用标准RS232,则单片机TTL与电脑端互转信息需要把TTL电平和RS232标准电平互换,

   常见芯片MAX232或芯片sp3232

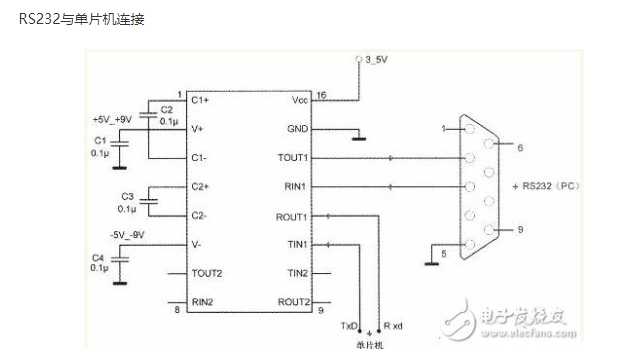

5.接线图:

技术分享图片

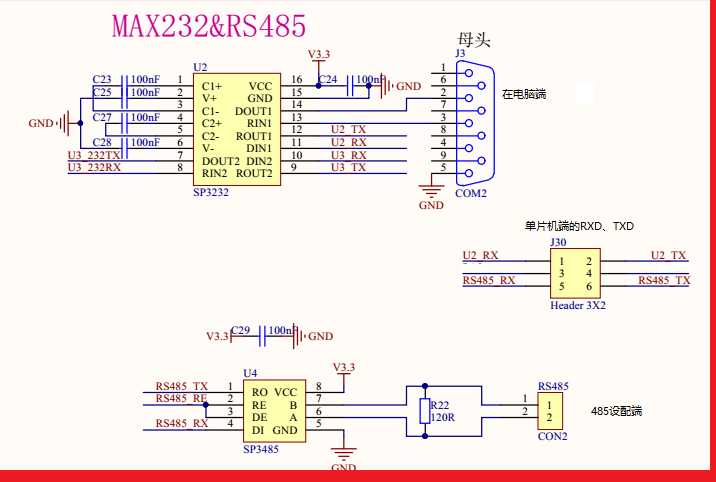

6.RS485&&232标准

技术分享图片

参考网站:

http://www.founderchip.com/?id=117

https://www.sohu.com/a/319339358_100254309

http://www.elecfans.com/dianlutu/app/20171121583046_a.html

http://m.elecfans.com/article/664020.html
