1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

3.1 建立网络拓扑结构

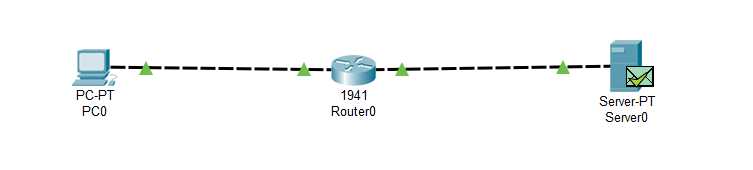

网络拓扑图如下图：

3.2 配置参数

客户端的IP地址为192.168.1.17。

服务端的IP地址为192.168.2.17。

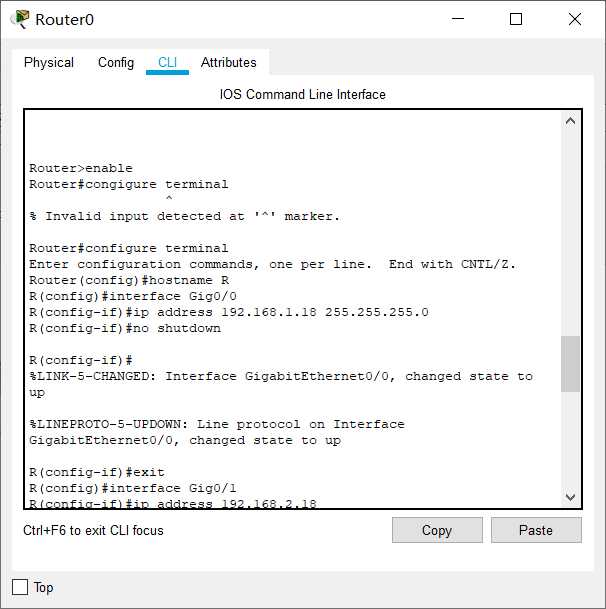

给出路由器参数配置的详细操作，解释每条命令的功能。

 Router>enable # 进入特权执行模式

Router#configure terminal # 进入全局配置模式

Router(config)#hostname R # 将路由器名称配置为R

配置Gig0/0接口：

R(config) #i nterface Gig0/0

R(config-if) # ip address 192.168.1.18  255.255.255.0

R(config-if) # no shutdown #激活接口

R(config-if) # exit #退出

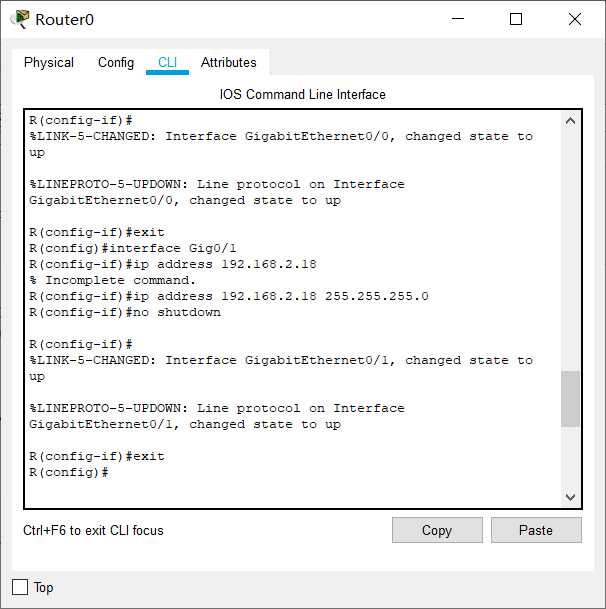

配置Gig0/1接口：

R(config) #i nterface Gig0/1

R(config-if) # ip address 192.168.2.18  255.255.255.0

R(config-if) # no shutdown #激活接口

R(config-if) # exit #退出

3.3 抓包，分析TCP连接建立过程

通过抓取HTTP数据包得到的TCP报文，完成如下事情：

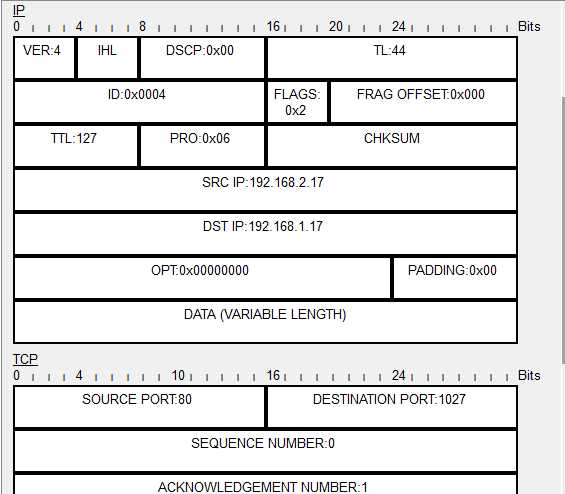

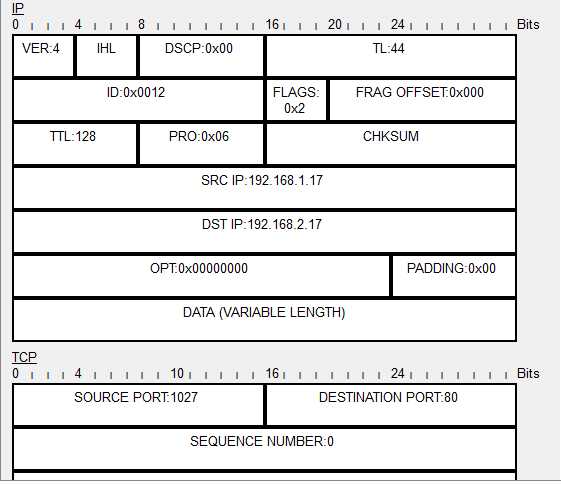

TCP:

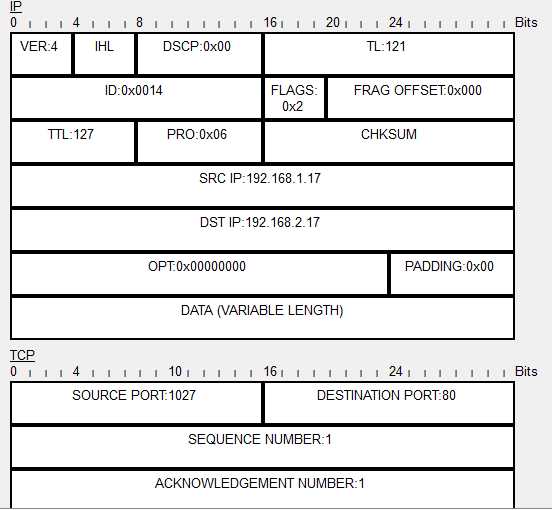

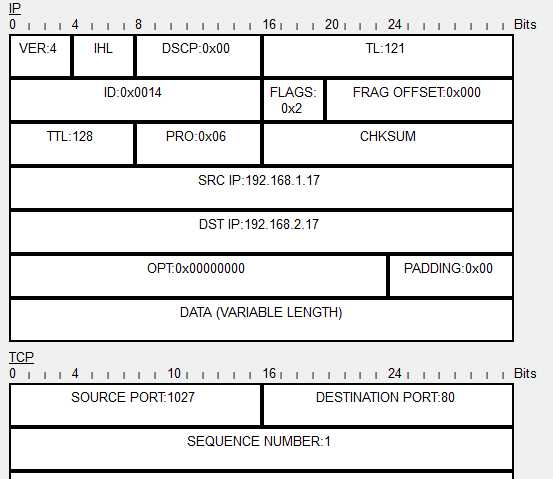

 HTTP:

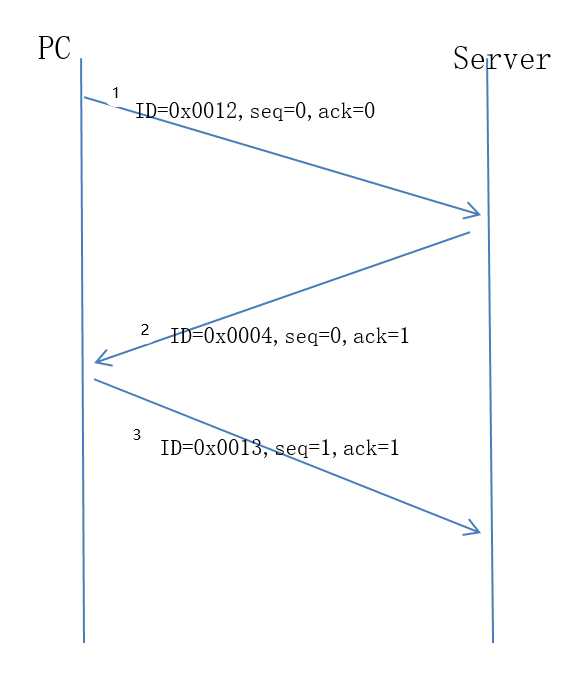

（1）画出TCP连接建立示意图

如下图所示：

（2）分析序号和确认号的变化

1.开始时PC端向服务器发出连接请求报文,初始seq=0,ack=0.

2.服务器server接受到请求过后，进行回复确认。seq=0,ack=1.

3.pc端接受到确认以后，向服务端发出确认，seq=1,ack=1.

（3）解答：为什么连接建立需要第三次握手

答：防止失效连接请求报文传送到server端，从而产生错误。

第三次实验报告：使用Packet Tracer分析TCP连接建立过程

原文：https://www.cnblogs.com/yangfuhong/p/11678530.html
