1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3.1 建立网络拓扑结构

网络拓扑图如下图所示：

3.2 配置参数

客户端IP地址为   192.168.1.46 默认网关为192.168.1.47

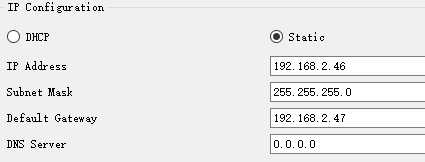

服务端IP地址为   192.168.2.46 默认网关为192.168.2.47

路由器配置并激活端口:

配置路由算法:

启用动态路由：

R(config)#router rip

R(config)#version 2  使用rip 2版本

R(config-router)#no auto-summary  关闭自动路由汇总

指定网络：

R(config-router)#network 192.168.1.0

R(config-router)#network 192.168.2.0

3.3 抓包，分析TCP连接建立过程

通过抓取HTTP数据包得到的TCP报文，完成如下事情：

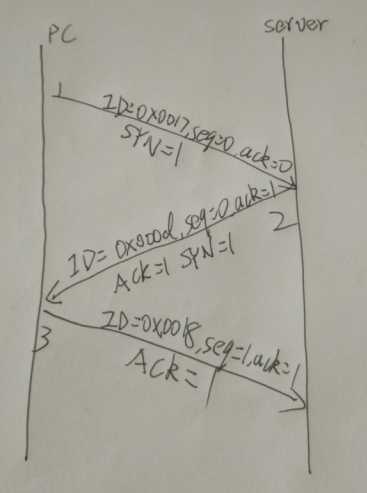

（1）画出TCP连接建立示意图

如下图所示：

（2）分析序号和确认号的变化

在需要建立TCP连接时，客户端TCP发送一个同步位SYN，选择一个初始序号seq=x告诉服务器客户将在连接中发送的数据的初始序列号seq，客户端状态为SYN_SENT，即SYN=1，ACK=0。TCP规定，在SYN=1时不能携带数据，但是要消耗一个序号，所以申明自己的序号seq=x。

然后Server进行回复确认，即SYN=1，ACK=1，seq=y，ack=x+1。

然后客户端再次确认，但不用SYN=1，即ACK=1，seq=x+1，ack=y+1。(SYN=1时，表明这是一个请求连接或接受连接报文）

 （3）解答：为什么连接建立需要第三次握手

 为了防止pc端发出的连接报文失效但之后又发送到Server端导致出现错误，而且浪费资源。
