姓名：吴涵阳

1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

3.1 建立网络拓扑结构

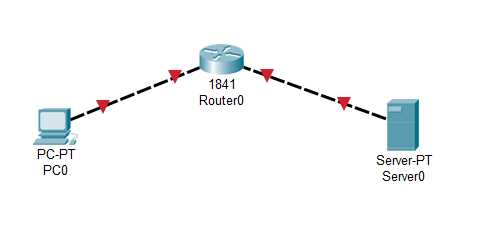

网络拓扑图如下图所示：

3.2 配置参数

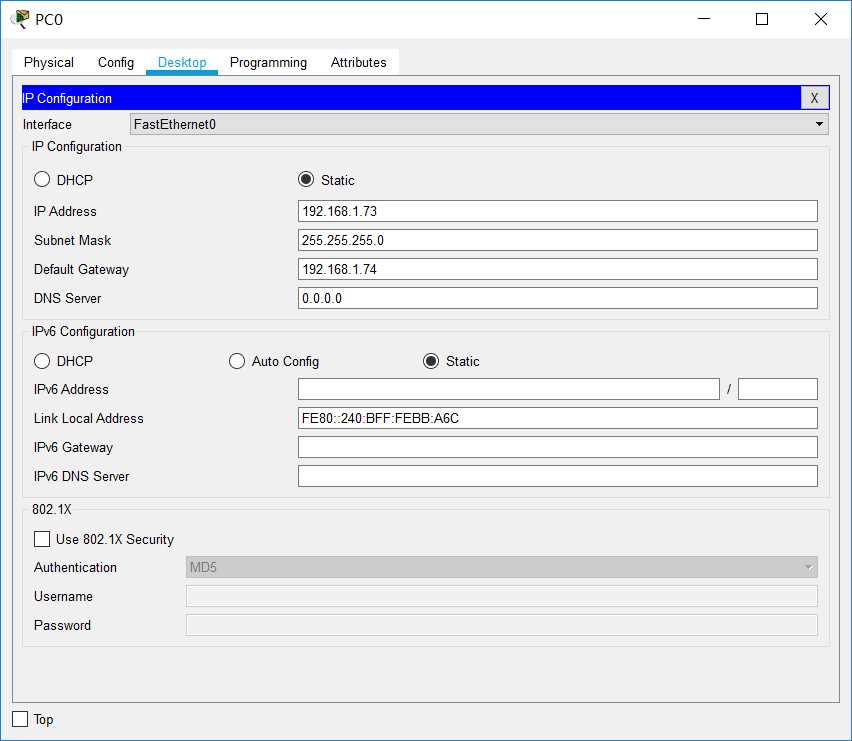

• 3.2.1 客户端IP地址的设置

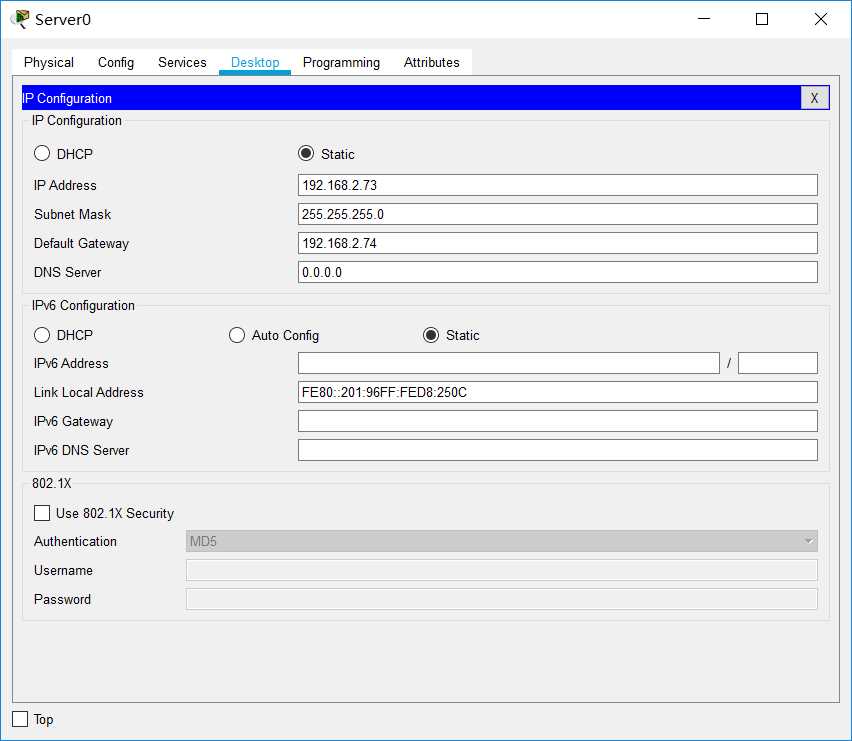

  3.2.2 服务器IP地址的设置



  3.2.3 路由器参数的设置

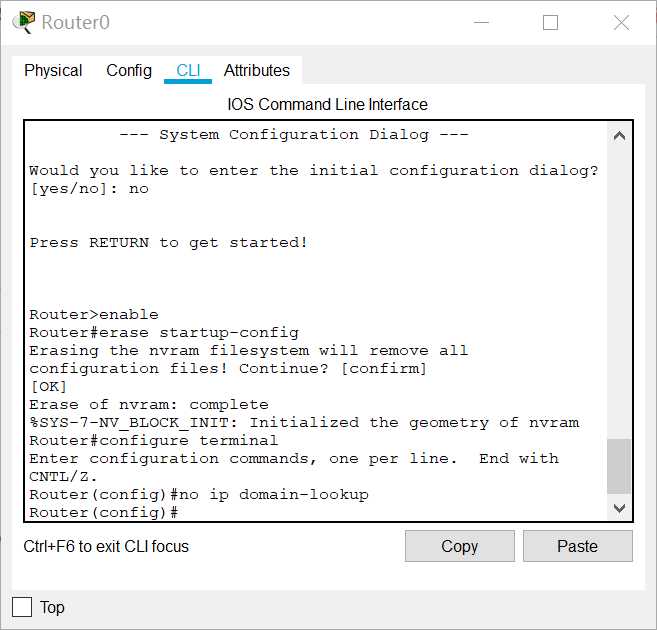

  清除路由器上的现有配置：



• 使用命令erase startup-config清除路由器上的现有配置：

• Router>enable                                     # 进入特权执行模式

• Router#erase startup-config                # 清除路由器上的现有配 置

• Router#configure terminal                   # 进入全局配置模式

• Router(config)#no ip domain-lookup   # 禁用DNS查找

• 在实验环境中禁用DNS查找的目的是提高操作响应时间，因为键入错误的命令，路由器会把错误命令当成域名进行查找。



  配置并激活端口

• Router>enable                                     # 进入特权执行模式
• Router#configure terminal                   # 进入全局配置模式

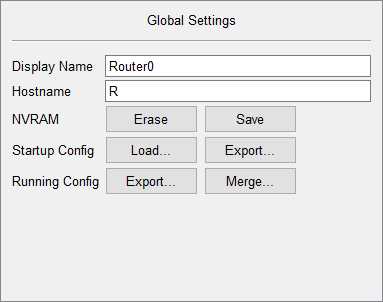

• Router(config)#hostname R                # 将路由器名称配置为R

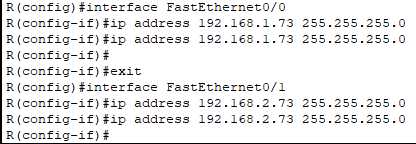

　　配置G0/0接口：

• R(config)#interface G0/0
• R(config-if)#ip address 192.168.1.73 255.255.255.0
• R(config-if)#no shutdown                          #激活端口

　　配置G0/1接口：

• R(config)#interface G0/1
• R(config-if)#ip address 192.168.2.73 255.255.255.0
• R(config-if)#no shutdown                          #激活端口

　配置路由算法

　启用动态路由

• R(config)# router rip
• R(config-router)#version 2 使用rip 2版本
• R(config-router)#no auto-summary 关闭自动路由汇总

　指定网络

       •  R(config-router)#network 192.168.1.0
       •  R(config-router)#network 192.168.2.0

3.3 抓包，分析TCP连接建立过程

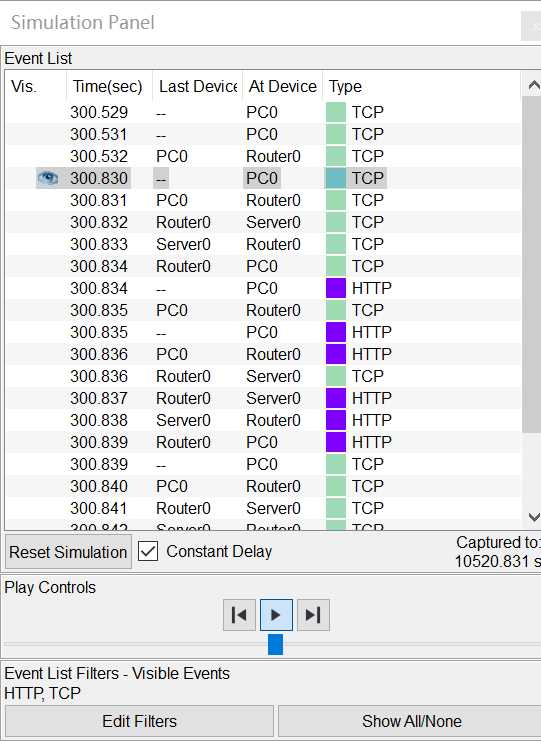

1.抓取HTTP数据包得到的TCP报文

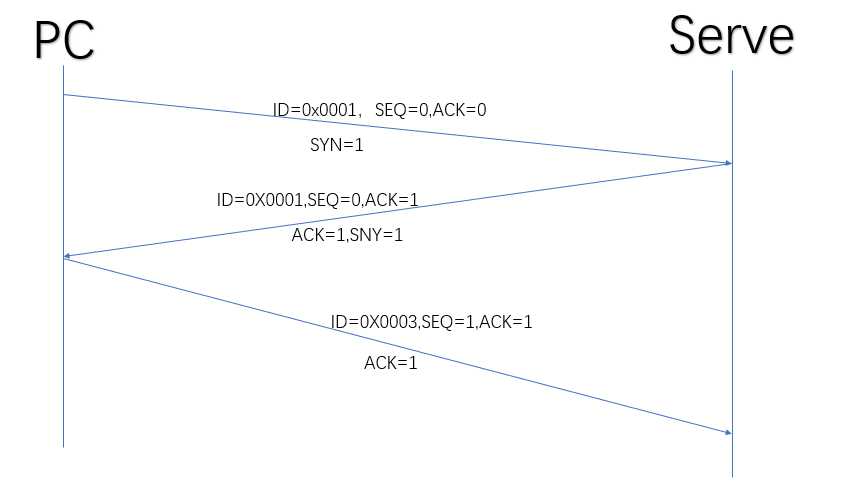

2.画出TCP连接建立示意图

3.分析序号和确认号的变化

(1)第一次握手：客户端向服务端发送连接请求，同步位SYN=1，初始序号seq=0

(2)第二次握手：服务端向客户端发送确认报文，SYN、ACK均为1，seq=0，ack值发生改变，由0变为1，表示确认连接

(3)第三次握手：客户端向服务端发送确认报文，初始序号seq变为1

4.为什么连接建立需要第三次握手

为了防止已失效的连接请求报文段突然又传送到了服务端，因而产生错误。
