1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

• • 姓名　　陈悦凯
  • 学号　　201821121011　　
  • 班级　　计算1811

3.1 建立网络拓扑结构

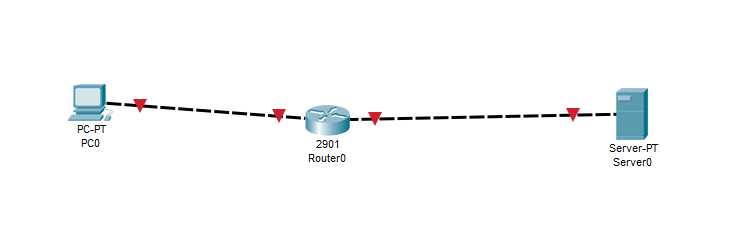

网络拓扑图如下图所示：

3.2 配置参数

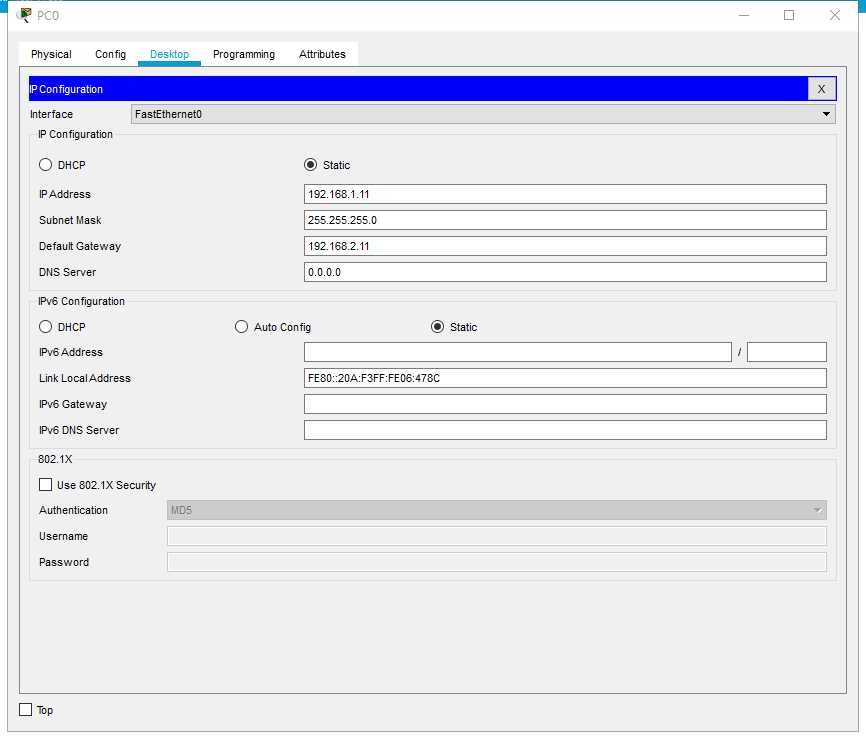

PC

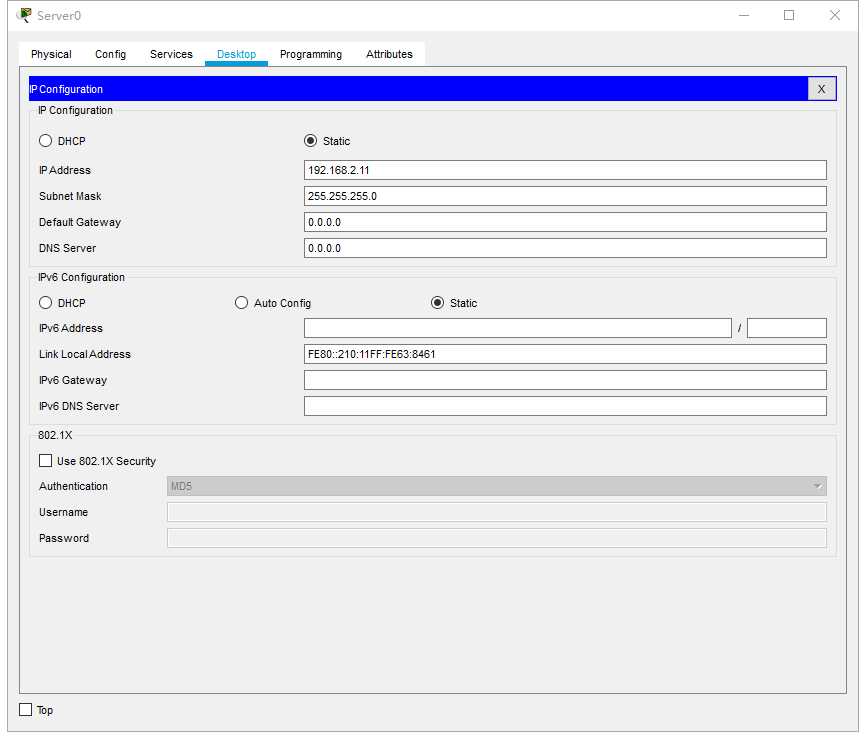

server

路由器配置：

Router>enable　　　　　　　　　　　　　　　　　　　//进入特权执行模式

Router#configure terminal　　　　　　　　　　　　　　//进入全局配置模式

Router(config)#hostname R　　　　　　　　　　　　　//更改名字为R

R(config)#interface G0/0　　　　　　　　　　　　　　//进入G0/0端口

R(config-if)#ip address 192.168.1.12 255.255.255.0　　//配置端口地址

R(config-if)#no shutdown　　　　　　　　　　　　　　//打开端口

R(config-if)#exit　　　　　　　　　　　　　　　　　　//返回上级

R(config)#interface G0/1　　　　　　　　　　　　　　//进入G0/1端口

R(config-if)#ip address 192.168.2.12 255.255.255.0　　//配置端口地址

R(config-if)#no shutdown　　　　　　　　　　　　　　//打开端口

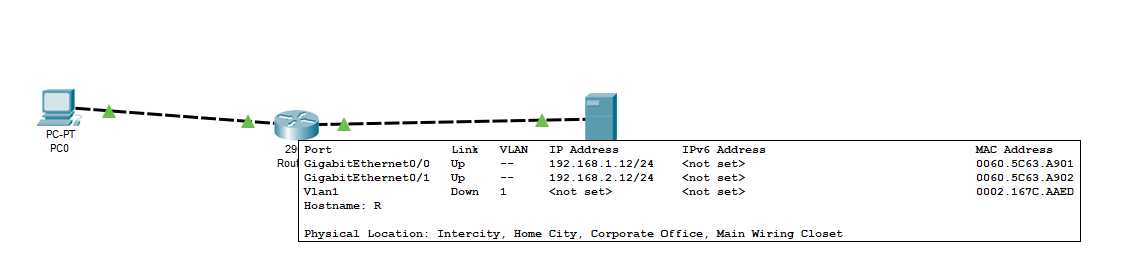

给出路由器参数配置的详细操作，解释每条命令的功能。

3.3 抓包，分析TCP连接建立过程

抓包：

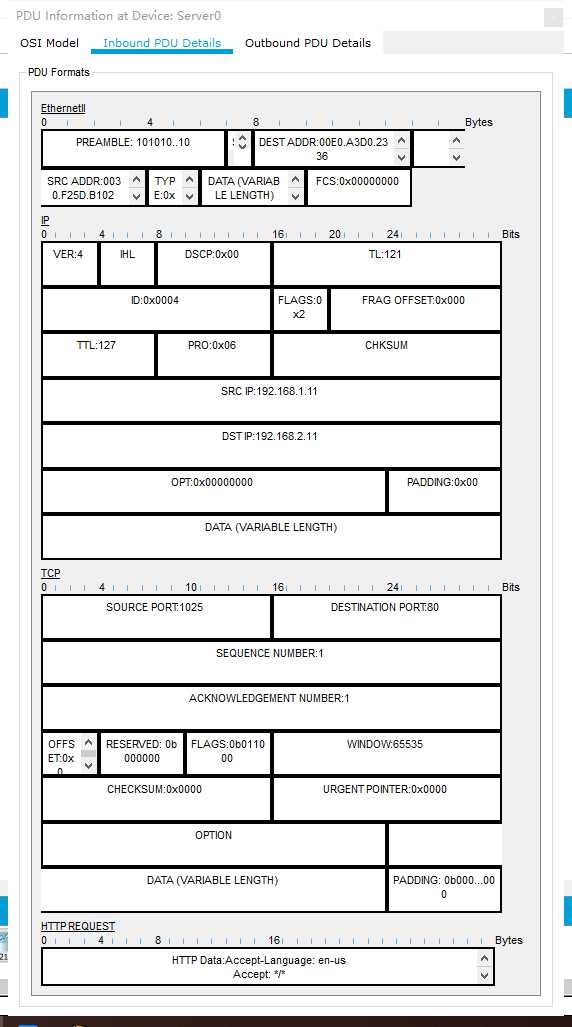

http：

 tcp：

（1）画出TCP连接建立示意图

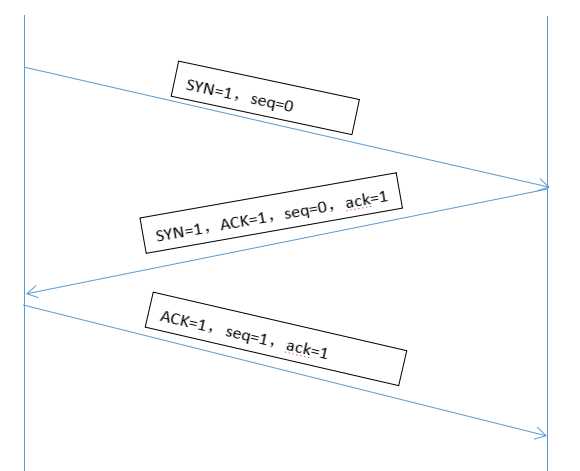

如下图所示：

（2）分析序号和确认号的变化、解答：为什么连接建立需要第三次握手

1.第一次握手：客户端向服务端发送连接请求，同步位SYN=1，初始序号seq=0

2.第二次握手：服务端向客户端发送确认报文，SYN、ACK均为1，seq=0，ack值发生改变，由0变为1，表示确认连接

3.第三次握手：客户端向服务端发送确认报文，初始序号seq变为1

4. 拓展 （不作要求，但属于加分项）

（1）分析TCP连接释放

画出TCP连接释放示意图，结合课本内容，解释图为什么会跟课本不一样。解答为什么连接释放需要四次握手。

（2）通过该实验如果有产生新的疑问，可以写出来，并尝试自己解决问题
