1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

3.1 建立网络拓扑结构

网络拓扑图如下图所示：

3.2 配置参数

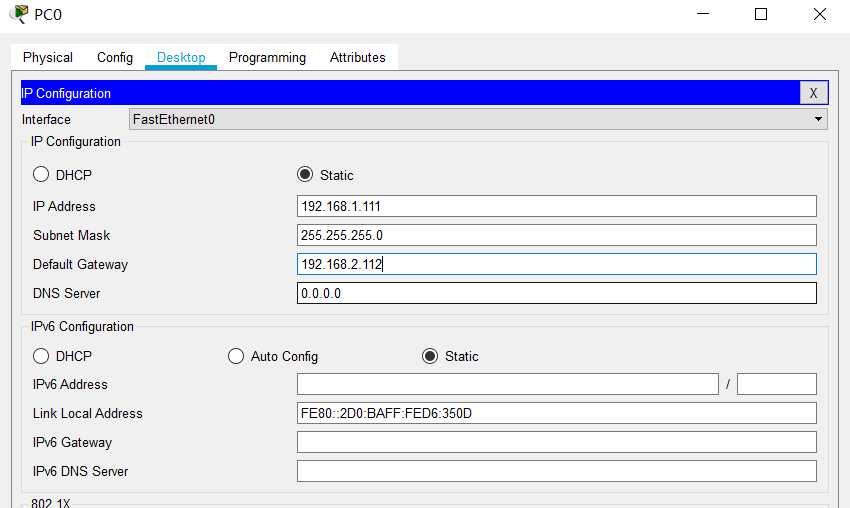

PC端IP设置

服务器地址

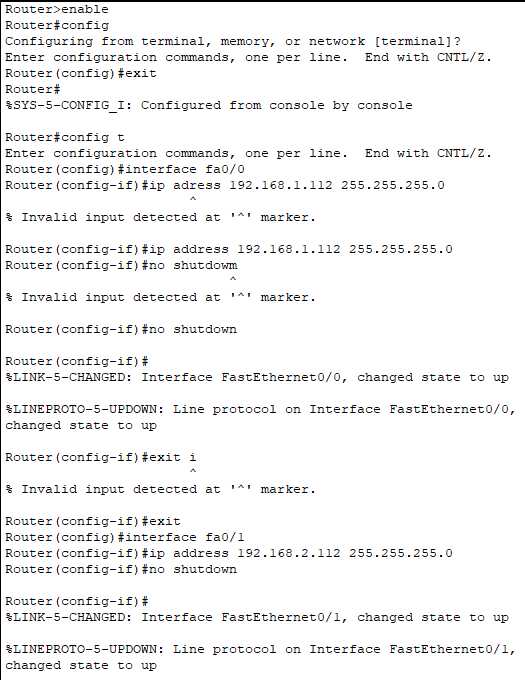

 路由器参数配置

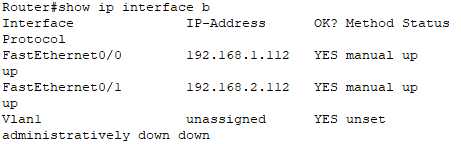

验证链接：

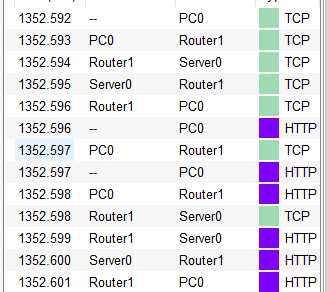

3.3 抓包，分析TCP连接建立过程

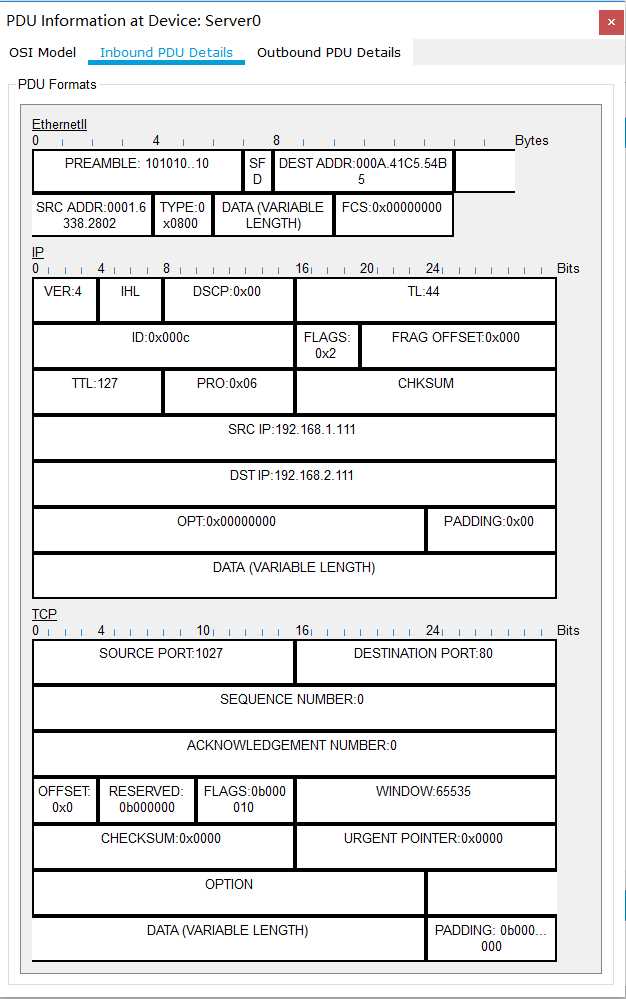

TCP报文：

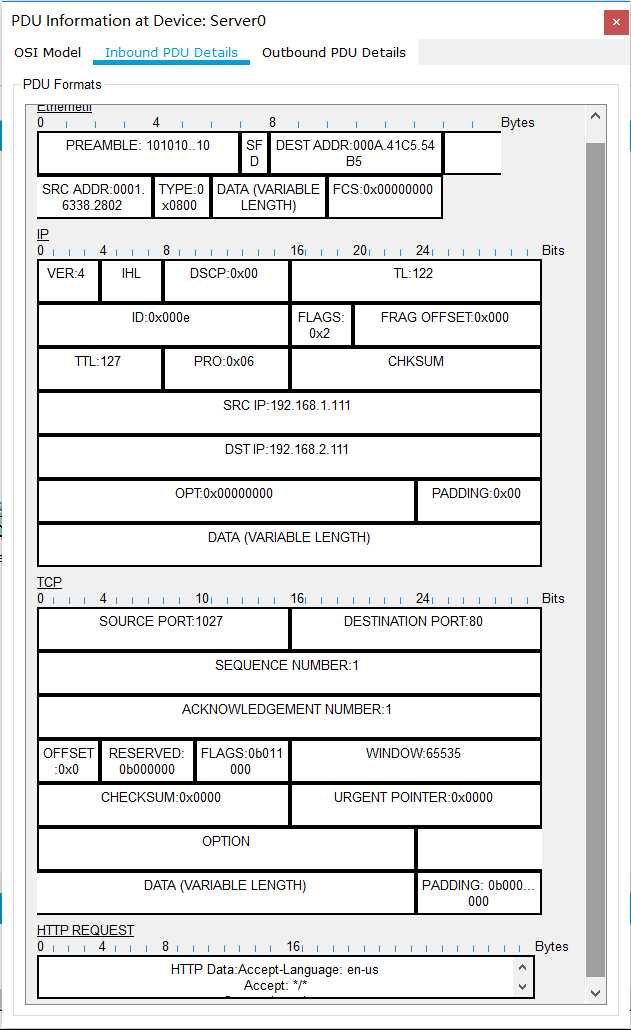

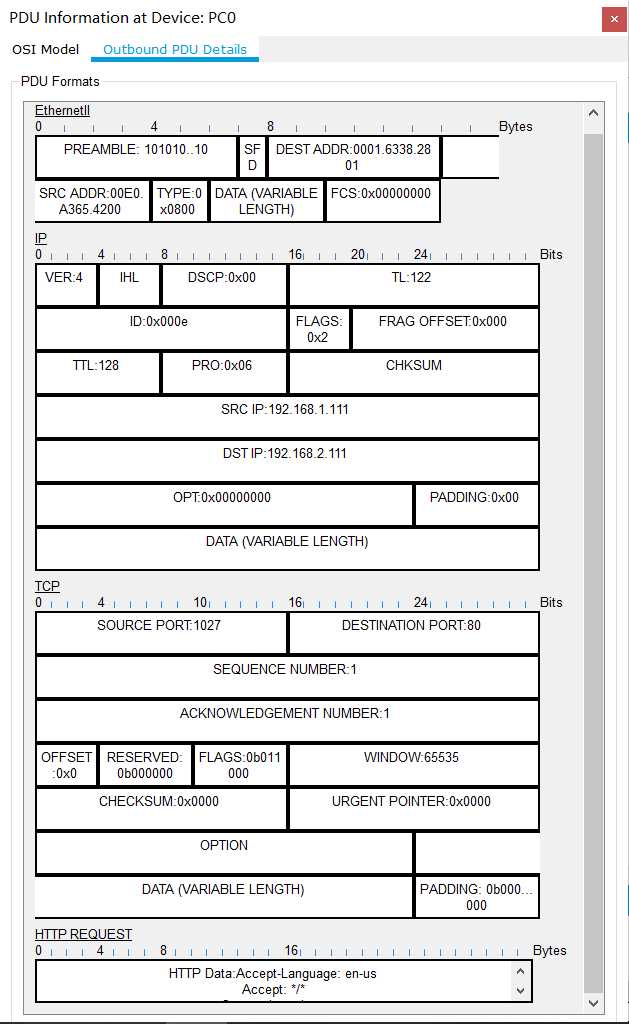

HTTP报文：

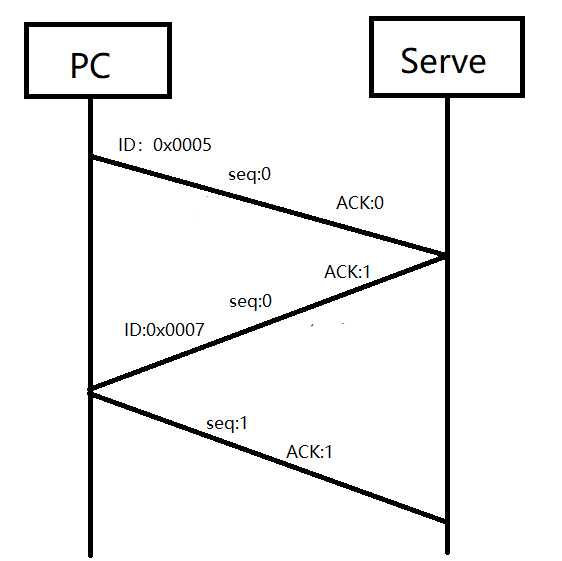

画出TCP连接建立示意图

 三次握手的解释

第一次握手：Client将标志位SYN置为1，随机产生一个值seq=J，并将该数据包发送给Server，Client进入SYN_SENT状态，等待Server确认。

第二次握手：Server收到数据包后由标志位SYN=1知道Client请求建立连接，Server将标志位SYN和ACK都置为1，ack=J+1，随机产生一个值seq=K，并将该数据包发送给Client以确认连接请求，Server进入SYN_RCVD状态。

第三次握手：Client收到确认后，检查ack是否为J+1，ACK是否为1，如果正确则将标志位ACK置为1，ack=K+1，并将该数据包发送给Server，Server检查ack是否为K+1，ACK是否为1，如果正确则连接建立成功，Client和Server进入ESTABLISHED状态，完成三次握手，随后Client与Server之间可以开始传输数据了。

遇到的问题及解答

在对服务器进行IP设置时理解错误，以为路由器两端的地址需要分别对应PC地址和服务器地址，导致实验错误，后来实验过程中发现路由器两端的地址是是需要区别于PC和服务器的，改正后便可以成功抓包了。
