Trunk实验

时间：2019-10-21 23:39:24 阅读：156 评论：0 收藏：0 [点我收藏+]

实验目的：只用一条链路，且通过标识来区分不同VLAN的数据（中继链路）！~！
实验环境：
1.GNS3软件
2.4台初始化的PC主机+2台初始化的交换机
3.如果主机使用的是虚拟机，那么需要将虚拟机的防火墙全部关闭，否则会后期影响数据传输。
实验过程：
1.GNS3软件，将4台PC主机+2台交换机准备好

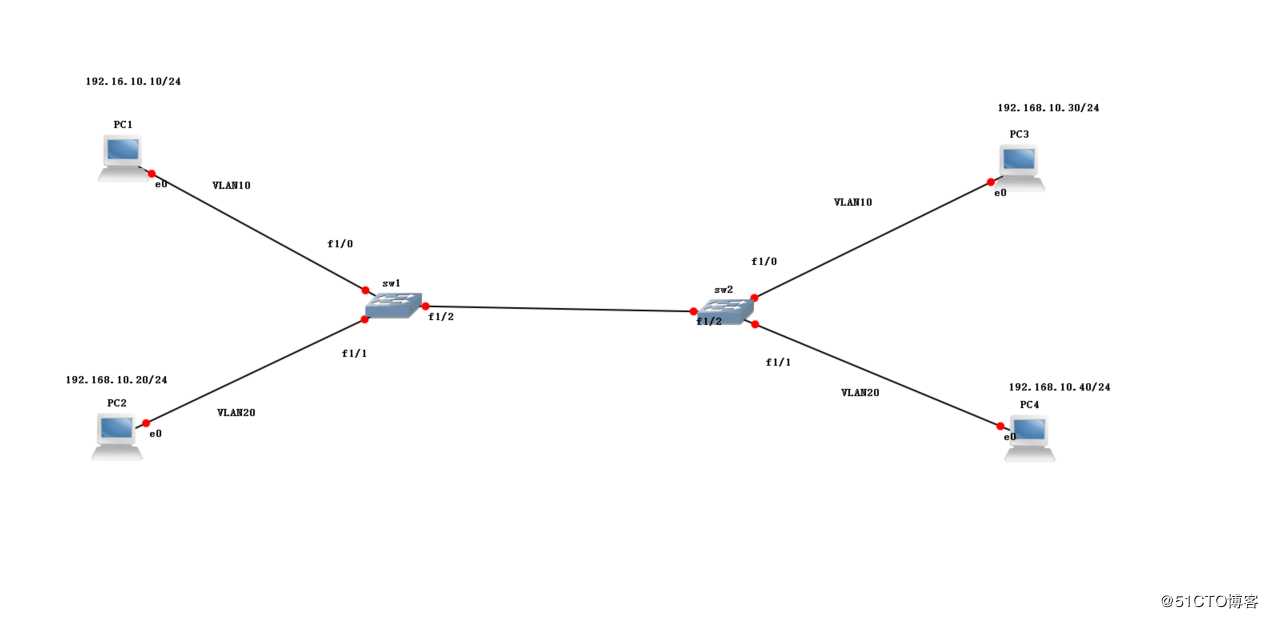

2.我们用网线将之全部连接起来，根据个人喜好定义每一个IP地址，PC2和PC3在同一个VLAN中，写在端口旁边，方便自己输入IP地址和检查。
技术分享图片

技术分享图片

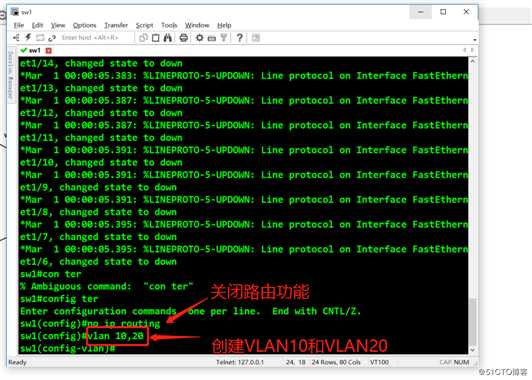

3.先关闭路由功能，在SW1创建VLAN。（SW2也是一样的操作）！~！
技术分享图片

技术分享图片

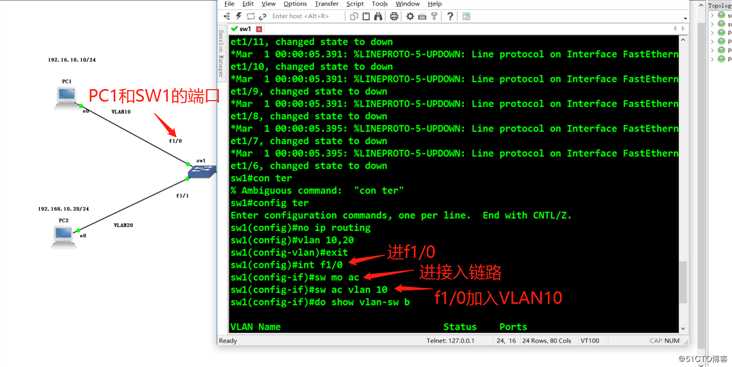

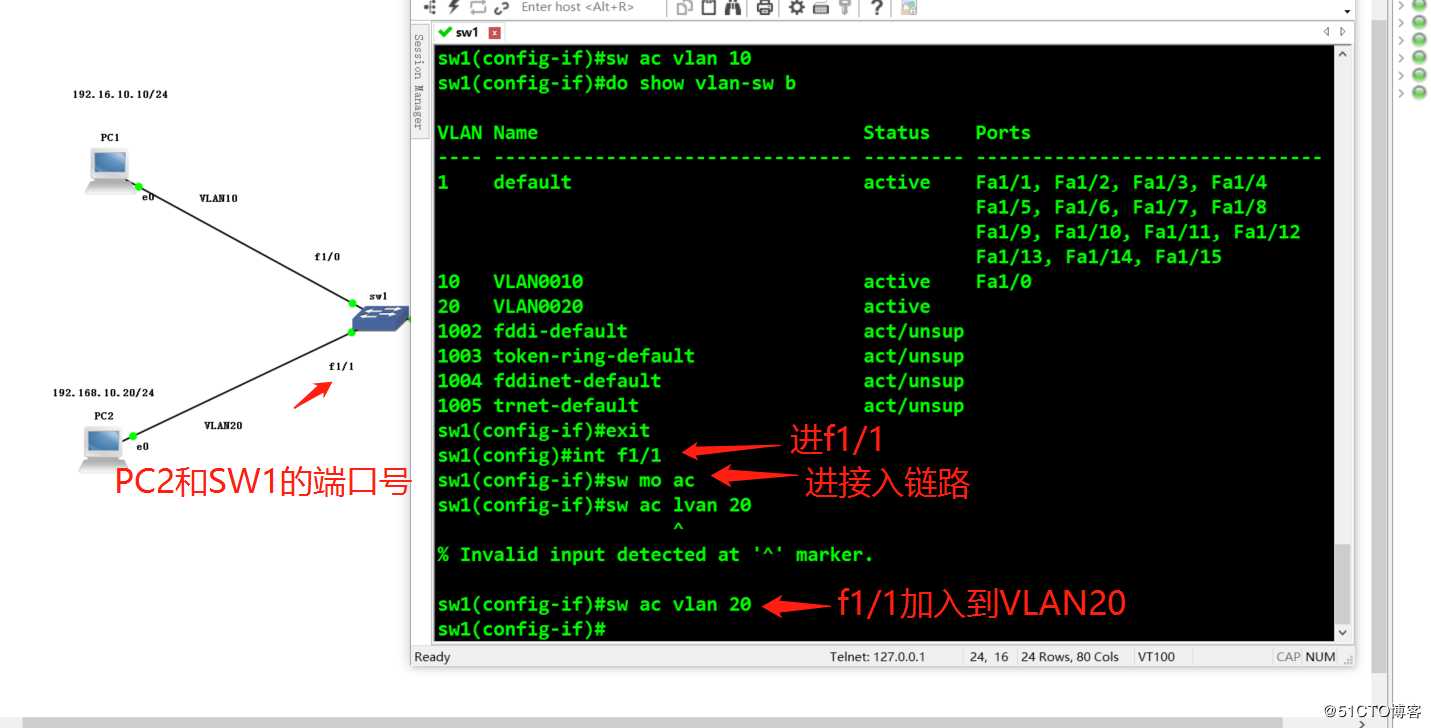

4.SW1的端口加入到VLAN中（SW2也是一样操作）！~！
SW MO ACC是swithport mode access的缩写
技术分享图片

技术分享图片

技术分享图片

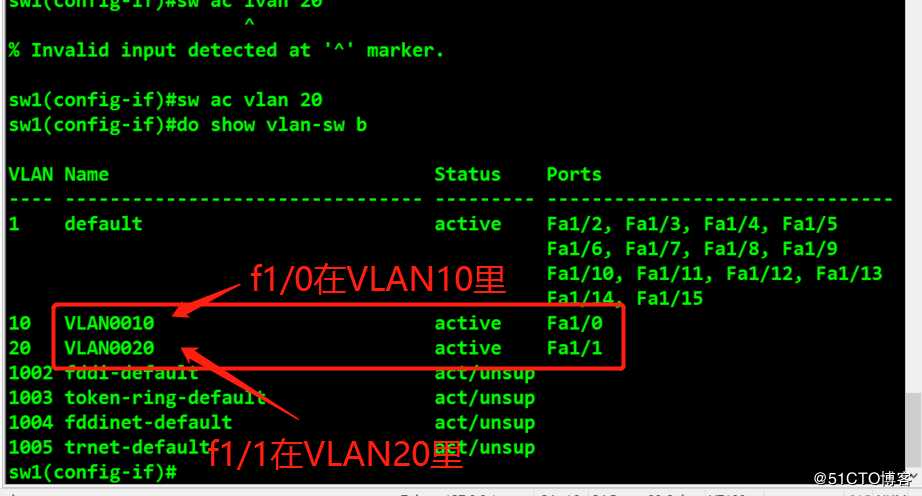

输入查看VLAN信息指令：show vlan-swith brief 看下VLAN的信息
技术分享图片

技术分享图片

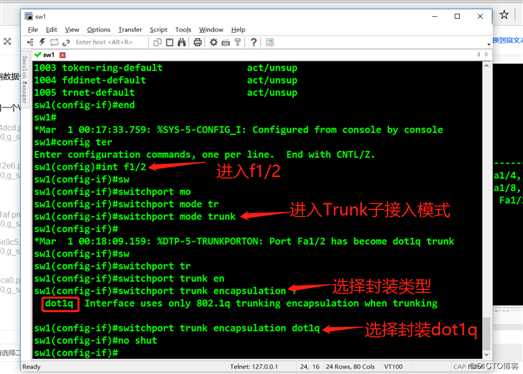

5.把SW1的f1/2做成中继链路（Ttunk) /SW2也是一样！~！
技术分享图片

技术分享图片

6.把SW2交换机和4台PC机全部配置好

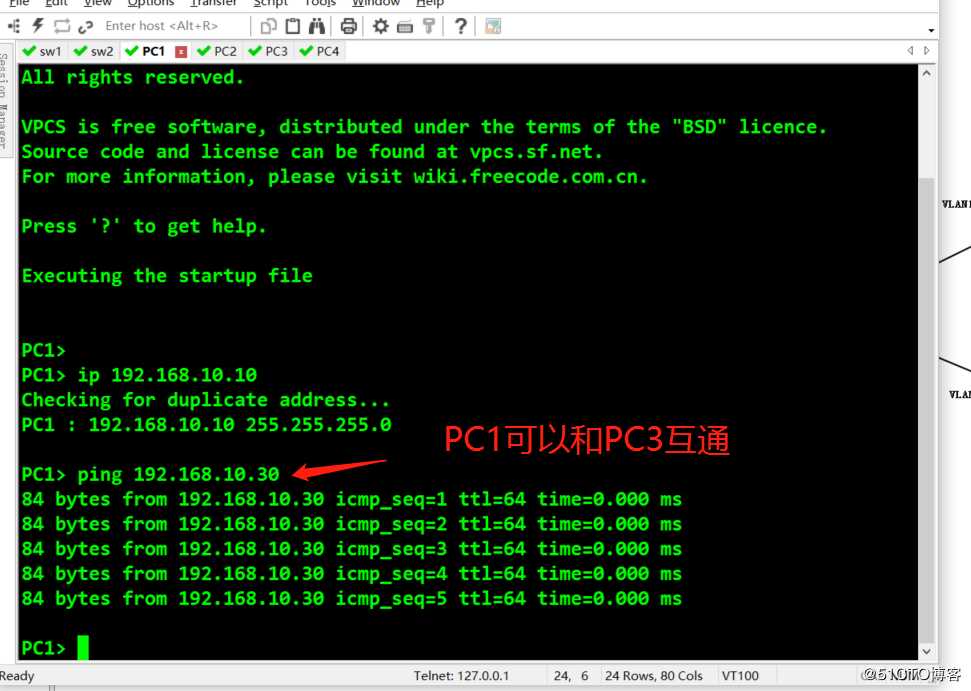

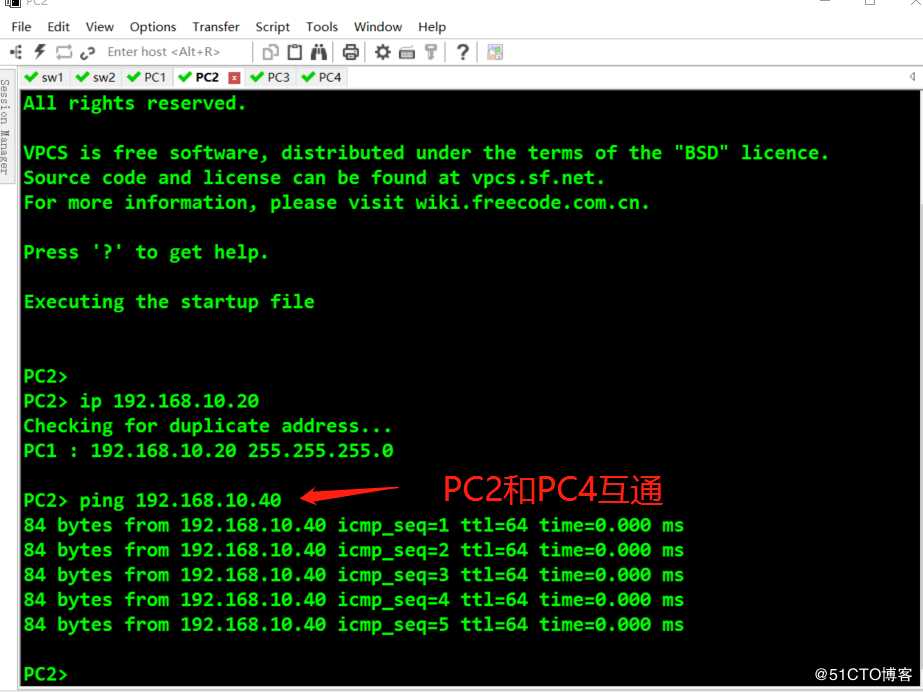

7.实验下用Trunk在相同的VLAN中可否互通
技术分享图片

技术分享图片

技术分享图片

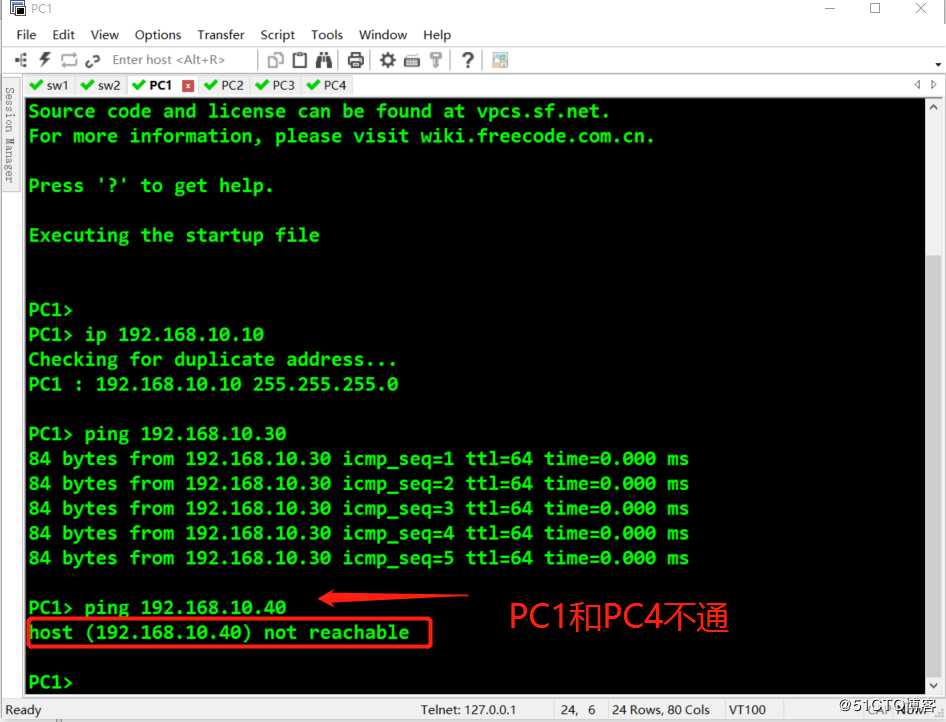

8.在不同的VLAN相互是不通的。
技术分享图片

技术分享图片

9.我们发现Trunk只用一条链路，且通过标识来区分不同VLAN的数据（中继链路）同一VLAN是可以互通的。
Trunk是可以跑多有的VLAN.
