单臂路由的实验
时间:
2019-10-22 11:15:56
阅读:
61
评论:
0
收藏:
0
[点我收藏+]
实验目的:实现2个不同VLAN的间的通信
实验环境:
1.GNS3软件
2.2台初始化的PC主机+1台初始化的交换机+1台初始化的路由器
3.如果主机使用的是虚拟机,那么需要将虚拟机的防火墙全部关闭,否则会后期影响数据传输.
实验过程:
1.GNS3软件,将2台PC主机+1台交换机+1台路由器准备好

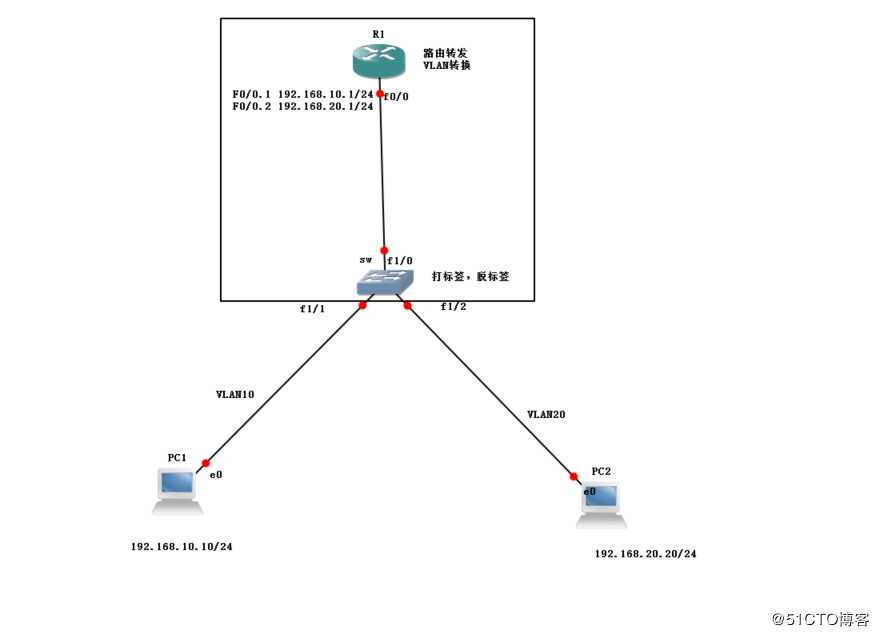

2.我们用网线将之全部连接起来,根据个人喜好定义每一个IP地址,PC2和PC3在同一个VLAN中,写在端口旁边,方 便自己输入IP地址 和检查。

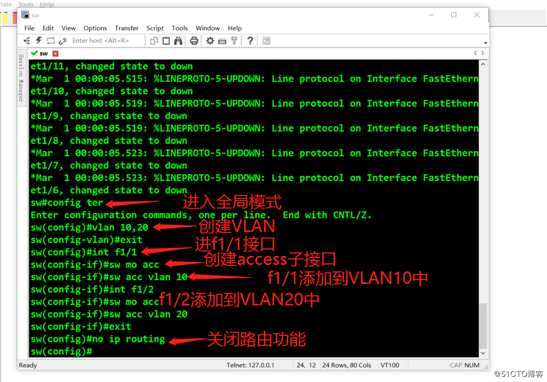

3配置交换机:创建VLAN,Trunk链路的搭建

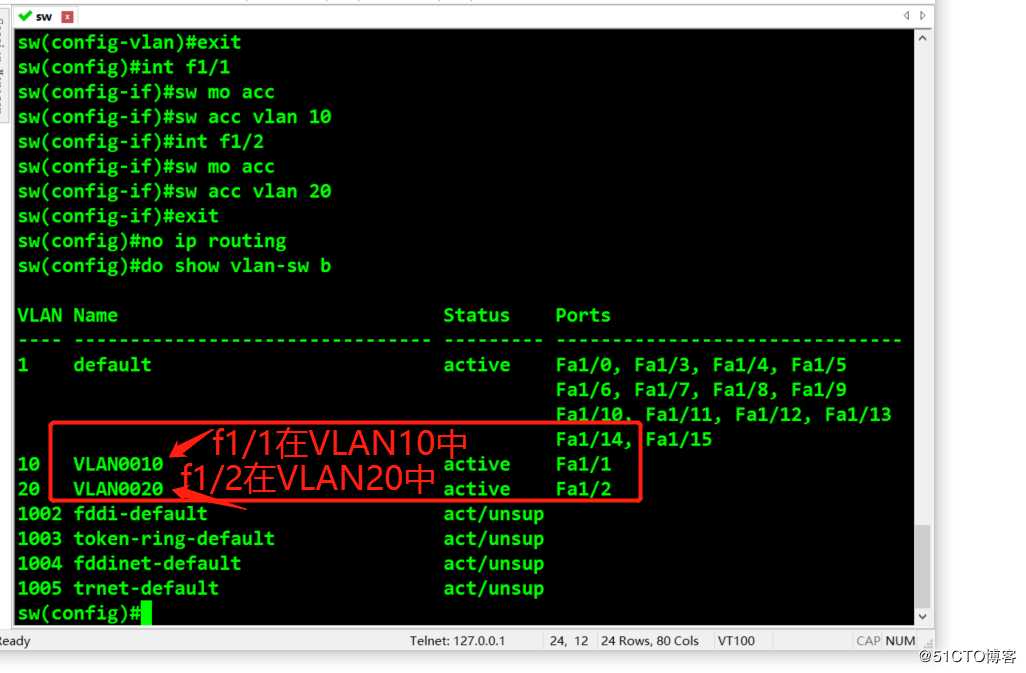

输入查看VLAN信息 看看VLAN是否生成(指令:show vlan-sw b)

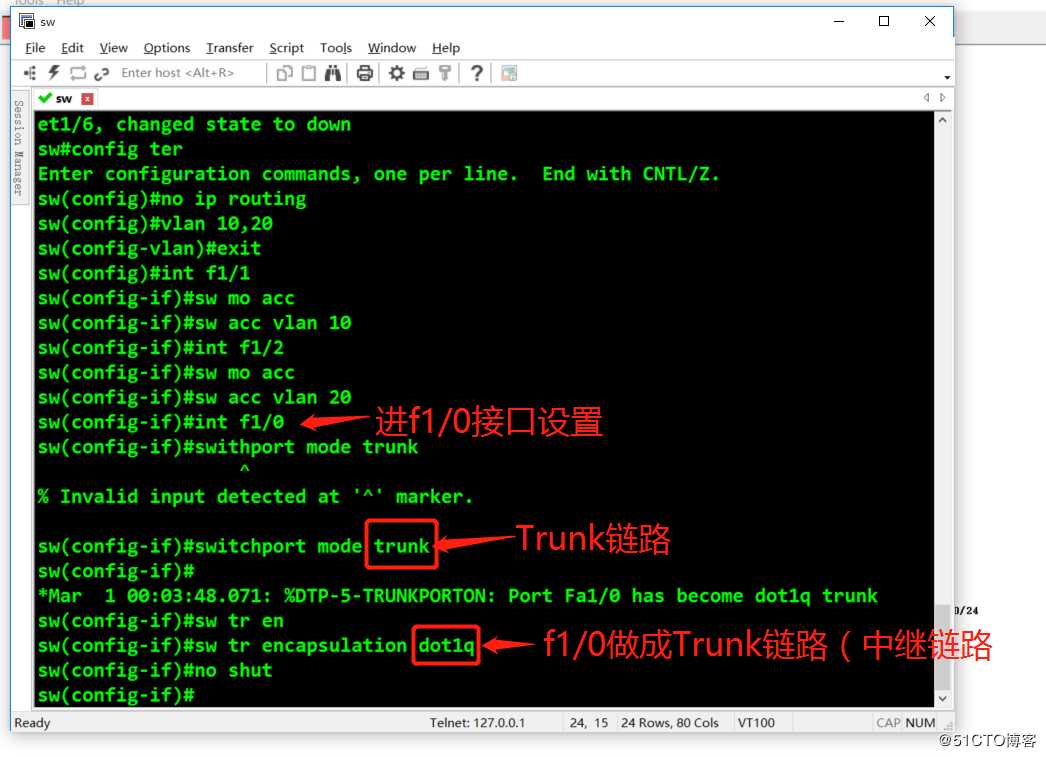

搭建Trunk链路
4.配置路由器
直接配置路由地址的话 是配不上去的,因为直接配置地址,只有一个物理接口,不能直接配置2个地址,我们要做

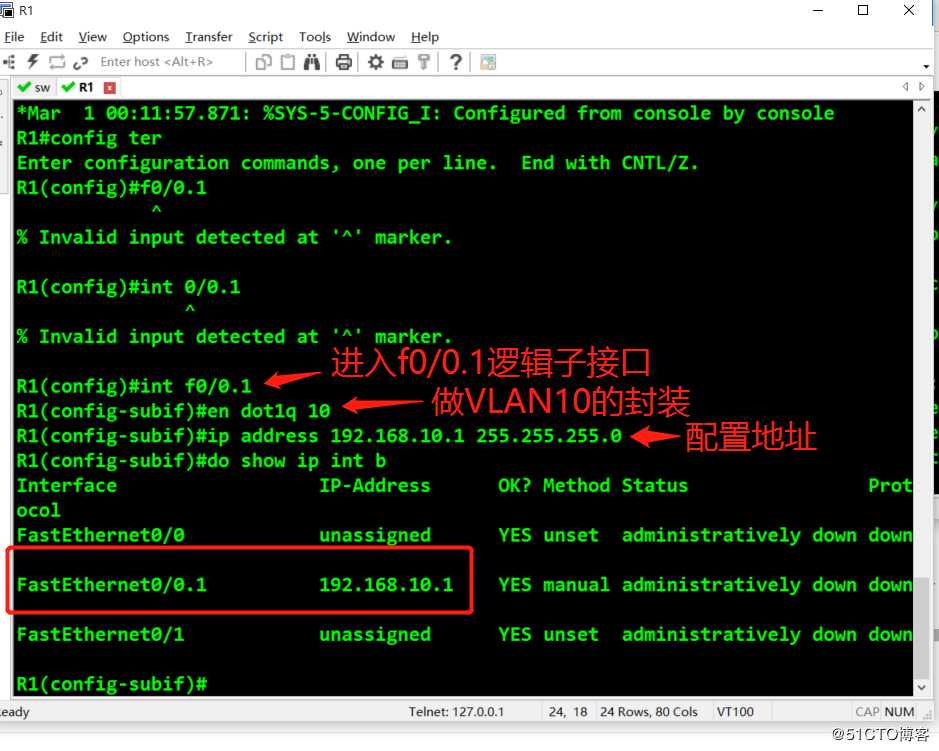

Trunk的封装

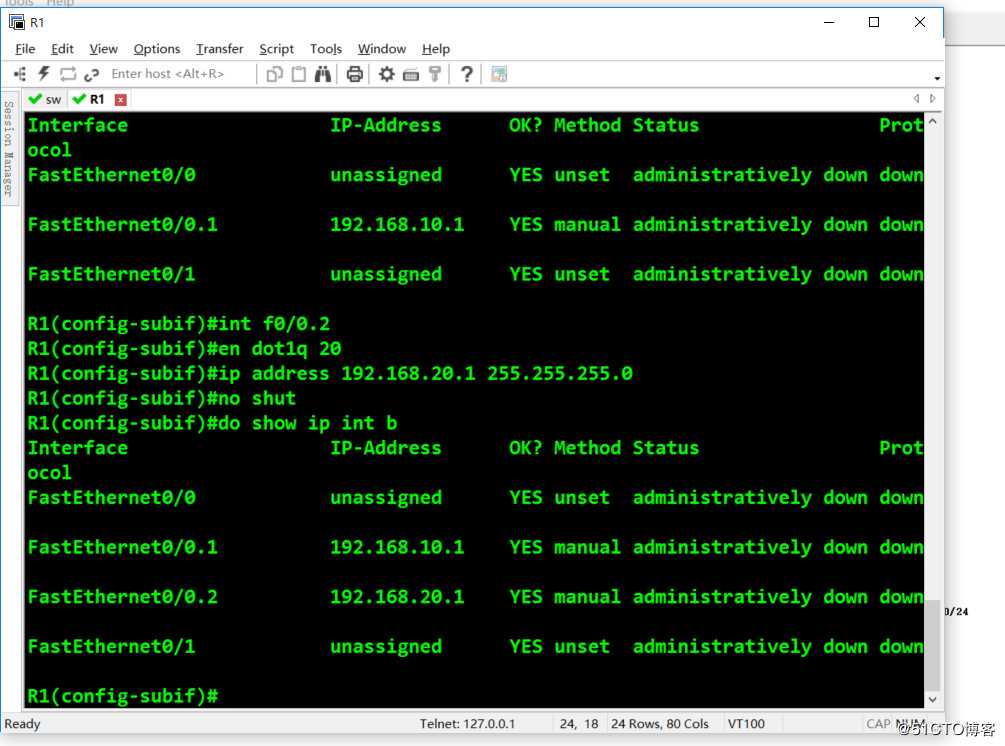

f0/0.2 192.168.20.1/24 也是同样的方式设置!~!(f0/0.2封装到VLAN20)

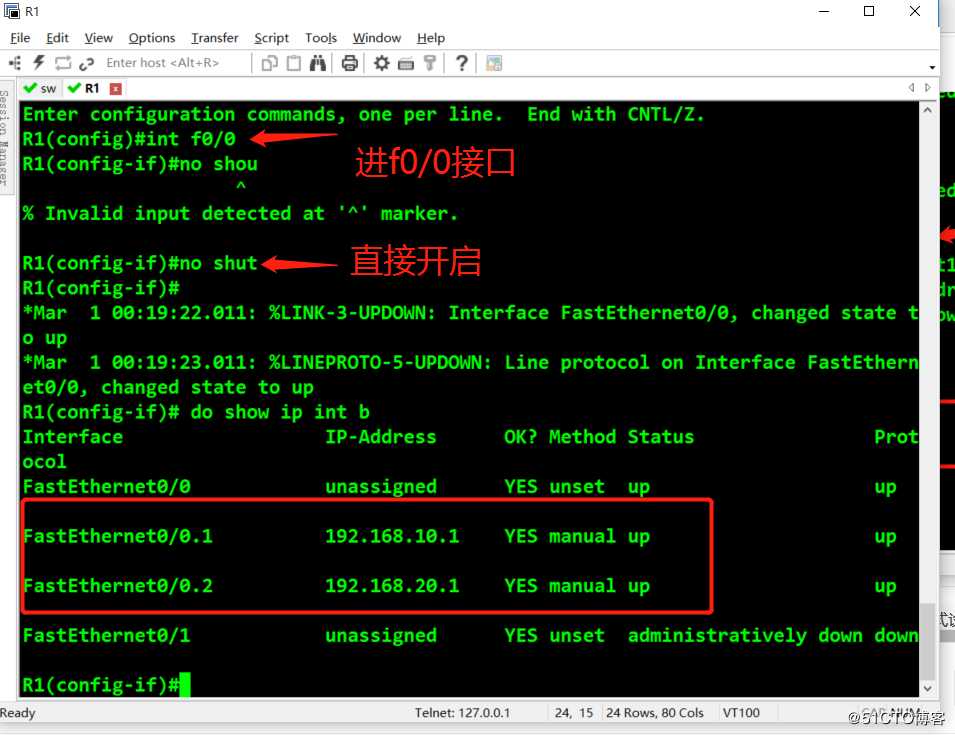

现在做的逻辑子接口还是无效的 因为没有真是的物理接口做支撑,所以我们要再进 f0/0接口
5.把PC机的IP地址配置好,用PC1连PC2看看实验能否成功
6.PC1和PC2互通 成功
单臂路由的实验
原文:https://blog.51cto.com/14557584/2444352
