1.产品组成及接口定义
产品概况
产品名称: 北斗GPS定位追踪器
产品型号: W220
产品规格: 75mm(L)*27mm(W)*15mm(H)

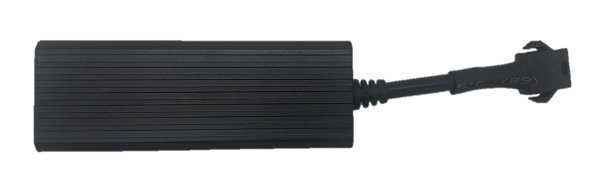

产品实物示意图
产品接口说明
|
序号 |
接口 |
接线颜色 |
定义 |
连线端子规格 |
|
1 |
接口 1 |
红色 |
电源正，11-100V |
SM 2.54 4P（4pin 公头） |
|
2 |
黑色 |
电源负 |
||
|
3 |
黄色 |
断油电线 |
||
|
4 |
白色 |
ACC 检测 |
产品配置清单
|
名称 |
数量 |
说明 |
|
主机（4 线） |
1 |
4pin SM 端子 |
|
4pin SM 对插线 |
1 |
1 米连接线 |
2.产品整机参数
产品整机参数表
|
项目 |
规格参数 |
备注 |
|
规格尺寸 |
75mm*27m*15mm |
|
|
工作电压 |
DC 11V~100V |
|
|
工作电流 |
平均 7mA@48V（ACC ON） |
内置锂电池充 电状态 |
|
待机电流 |
2.5mA@48V |
GSM 联网，定 位保持 |
|
内置电池 |
50mA 聚合物锂电池 |
|
|
定位方式 |
北斗定位/GPS 定位/基站定位 |
|
|
定位误差 |
GPS 定位误差<10m（实际定位误差与车辆所处区域环境和天气等因素有关）。 基站定位误差取决于当前基站覆盖信息。 |
|
|
通讯网络 |
GPRS GSM850/900MHz/DCS1800MHz/1900MHz |
|
|
通讯方式 |
TCP |
|
|
工作温度范 围 |
-25~+75℃ |
|
|
存储温度范 围 |
-40~+85℃ |
|
|
电池工作时 间 |
45 分钟 |
|
3.产品功能操作说明
产品功能表
|
功能名称 |
功能说明 |
|
震动检测连续定位 （不连接 ACC 检测线） |
终端默认为震动检测模式。在检测连续震动的情况下，判断为 ACC ON，开启连续定位，每 15s 上传一次位置数据。检测到没有移动后， 判断为 ACC OFF，每 5 分钟上传一次位置数据。 |
|
ACC 检测连续定位 （连接 ACC 检测线） |
终端可配置为 ACC 检测模式。在检测到 ACC ON，开启连续定位，每 15s 上传一次位置数据。检测到 ACC OFF，每 5 分钟上传一次位置数据。 |
|
远程断油电 （连接断油电线） |
终端把断油电线接在继电器上，可以输出信号控制继电器开关 |
|
基站/GPS 定位 |
默认设备上电后采用 GPS 定位，如果定位不成功，会上报一组基站 定位数据 |
|
断电报警 |
检测到外部电源被切断，会上报断电报警 |
|
震动报警 |
ACC OFF 状态，检测到车辆震动会上报震动报警 |
|
防伪基站 |
检测到伪基站，会拒绝连接。 |
4.LED指示灯状态说明
GSM/GPRS 状态指示灯(黄灯)说明表
|
灯状态 |
含义 |
|
长亮 |
GPRS 通讯正常，连接到服务器 |
|
1s 亮，4s 灭 |
GPRS 通讯正常，未连接到服务器 |
|
1s 亮，1s 灭 |
未注册上网络 |
|
长灭 |
GSM 休眠 |
GPS 状态指示灯(蓝灯)说明表
|
灯状态 |
含义 |
|
长亮 |
GPS 定位成功 |
|
1s 亮，1s 灭 |
GPS 搜索卫星中 |
|
长灭 |
GPS 休眠 |
红色电源指示灯(红灯)说明表
|
灯状态 |
含义 |
|
长亮 |
外接电源正常 |
|
闪烁 |
外电或者设备共工作不正常 |
|
长灭 |
外接电源不正常 |
5.产品安装说明
设备安装
1)打开包装盒，检查设备型号是否正确，配件是否齐全，否则请联系您的经销商。

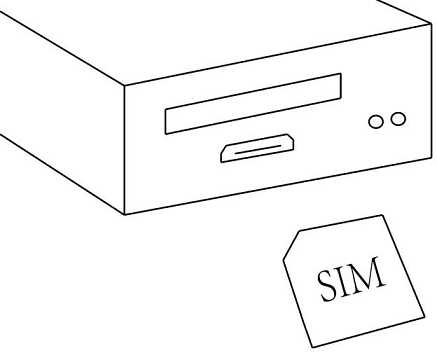

2)安装 SIM 卡，设备需要插入一张 GSM SIM 卡（通常移动和联通的卡都能支持，有特殊的卡需要特殊处理。）。不支持电信的 SIM 卡。按照下图锁是方向，插入 SIM 卡。务必确保插卡时设备处于断电状态。务必确保 SIM 卡的 GPRS 业务已经开通。
3)终端的安装方式为隐藏式安装，建议由经销商指定的专业机构进行安装。需要注意如下事项：
7.常见故障排除与售后服务
常见问题
|
故障现象 |
可能原因 |
解决方法 |
|
平台\APP 无监控 |
SIM 卡欠费停机 |
联系网络运营商缴费 |
|
SIM 卡插反或者接触不良 |
重新安装 SIM 卡 |
|
|
上线参数设置错误 |
参照说明书重新设置参数 |
|
|
车辆处于地下停车场、隧道等信 号弱场所 |
离开信号差的区域 |
|
|
设备供电不正常 |
检查插头是否接触可靠，供电电压 是否在设备规格参数内 |
|
|
无法定位 |
车辆处于地下停车场、隧道等信 号弱场所 |
离开信号差的区域 |
|
GPS 天线面没有朝上（GPS 面正对 下壳，灯所在的壳） |
重新调整终端摆放位置 |
售后服务
1．本产品自安装之日起，享受一年保修服务。保修期内属非人为因素（产品质量问题）请及时与代理商售后服务部门联系处理。
2．人为因素或不可抗力（如洪水，地震，车辆事故）造成的损坏不在免费保修范围内。
3．保修期满后产品损坏或故障，需要收取维修成本费。
