VRRP学习笔记21

VRRP的工作过程：

1. 运行VR平的多个路由器之间通过vrrp的报文的交互，从而运行VR平的多个路由器之间通过vrrp的报文的交互，从而选择出一个最牛的路由器，作为master路由器，以后就用这个路由器转发数据包
2. Master路由器，仅仅只有一个；其他路由器称之为backup路由器
3. 同时，master和backup路由器，会产生一个虚拟的路由器，也就是一个虚拟IP地址（对应一个虚拟mac地址）
   Vrrp的状态
   Initialize（初始）
   Backup（备份）
   Master（主状态）
   认证方式：无认证；简单（明文）认证；MD5（加密）认证
   配置：
   Cisco配置命令
4. 端口地址配置
5. 交换机端口vlan的添加
6. 端口视图：（同一网段的端口）
   a) Vrrp 1 ip192.168.10.250（创建vrrp组，虚拟网关IP地址）

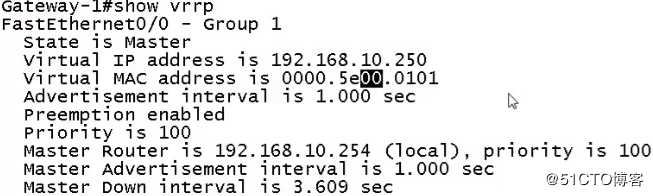

   b) 验证show vrrp

   虚拟mac地址中：00.01代表vrrp；01代表组号；0000.5e是共有

   Advertisement：通告，interval：间隙；preemption：抢占（这个功能不开启，修改优先级，不会变更master）
   这个优先级数字越大，就是master路由
   c）调整优先级：vrrp 1 priority {value}
7. Debug ip icmp 解析ICMP（只在学习环境使用）开启；
8. Undebug all关闭
9. Master的选举:priority；IP地址，比大小，大的是master

问题：
当内网和外网通过两台路由器连接时，当active路由器外网链路断开时，而内部网络又感知不到，造成无法正常与外网通信，为了解决这个问题，
解决：
外部链路跟踪技术（跟踪端口状态，当端口断开，降低active路由器的优先级，从而变更路由器的角色）实现数据包的正常转发。
端口模式：vrrp 1 track f0/1（接外网端口） decrement（减少）{value}

华为配置：
vrrp vrid（虚拟路由器标识符）1 virtual-ip 192.168.10.250（创建虚拟ip网关）
vrrp vrid 1 priority 150 （设置优先级）
vrrp vrid 1 track interface GigabitEthernet0/0/0 reduced 100（链路跟踪）

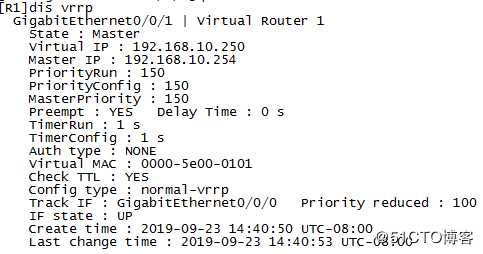

验证：dis vrrp
开启debug命令：用户视图(真实设备不开启)
Terminal moniter
Terminal debugging（华为上面解析）
Debugging ip icmp
系统视图
Info-center console channel monitor

Tips：Cisco配置模式下default interface f0/0（思科端口初始化，命令配置全部没了）
华为交换机：clear configuration interface g0/0/1

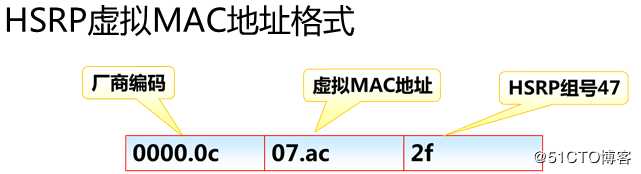

HSRP（思科私有）:hot standby（备份） route protocol双机热备份协议
功能相同
配置命令：把vrrp全部换成standby

Hsrp：active/standby（只有两台路由器参与；preemption功能默认关闭）
Vrrp：master/backup（可多台路尤其参与）

HSRP：成员
活跃路由器（active）
备份路由器（standby）
虚拟路由（vr）

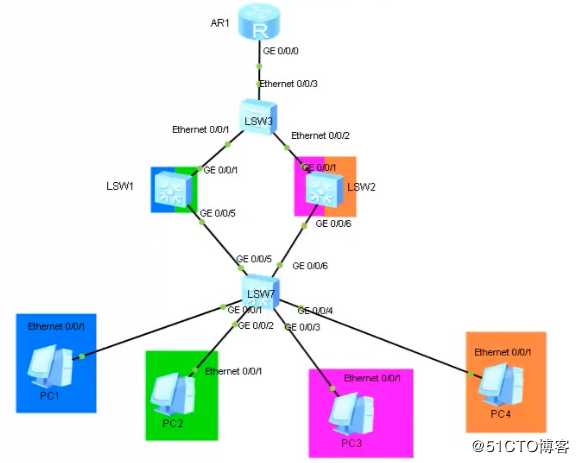

Vrrp的负载均衡：
在两台三层交换机的网关上设置（在两台路由器上设置，没办法实现 不同vlan的同时通信，或者浪费大量路由端口，单臂路由？？？）
