BGP路由交换详细介绍

时间：2019-10-23 21:19:04 阅读：98 评论：0 收藏：0 [点我收藏+]

一，BGP概述:BGP是自治系统之间进行路由学习及选路的协议
1.自治系统
自治系统是由同一个技术管理机构管理，使用统一选路策略（运行同一动态路由协议）的一组路由器组的集合
2.动态路由的分类
（1）按自治系统分类
IGP：即自治系统内部的路由协议，主要包含RIPv1/v2，OSPF，ISIS，EIGRP（思科私有协议）
EGP：即自治系统之间的路由协议，通常指BGP，EGP是运行在AS与AS之间的路由协议
（2）按协议类型分类
距离矢量路由协议：RIPv1/v2，BGP（路由矢量协议），EIGP（高级的距离矢量协议）
链路状态路由协议：OSPF，ISIS
3.BGP的概念
BGP是一种运行在AS与AS之间的动态路由协议，主要作用是在AS之间自动交换无环路由信息
4.BGP的特征
传输协议：TCP，端口号179
是一种增强的路径矢量路由协议
拥有可靠的路由更新机制
具备丰富的Metric度量方法
无环路协议设计
为路由条目附带多种属性信息
支持CIDR（无类别域间选路）
丰富的路由过滤和路由策略
无须周期性更新
路由更新时只发送增量路由
周期性发送KeepAlive报文，以保持TCP连通性
二，BGP的工作原理
BGP时跨公网，跨自治系统的协议，可以在自治系统之间学习路由
BGP报文：Open包报文，Update报文，Notification报文，Route-Refresh，KeepAlive
BGP状态机：IdIe状态，Connect状态，Active状态，Opensent状态，Established状态
BGP的邻居关系
IGBGP：同一个AS内部的BGP邻居关系，（内部）
EBGP：AS之间的BGP邻居关系，（外部）
技术分享图片

根据邻居间是否属于同一个自治系统可以判断，R1和R2时EBGP邻居关系，R2和R4时IBGP邻居关系，R4和R5时EBGP邻居关系，
三，通告BGP路由的方法
（Network方式）宣告网段
（inport方式）相当与路由重分发
通过 display bgp routing-table 可以查看BGP的路由表
四，BGP对等体的配置
技术分享图片

四，BGP的属性

公有必遵：所有BGP路由器都可以识别，且必须在于Update报文
公认任意：所有BGP路由器都可以识别，但不要求必须在于Update报文中，可以根据具体情况来决定是否添加到Update消息中
可选过度：BGP路由器可以选择是否在Update消息中携带这种属性，接收的路由器如果不识别这种属性，可以转发给邻居路由器（这就是过度的含义）
可选非过度：BGP路由器可以选择是否在Update消息中携带这种属性，在整个路由发布的路径上，如果部分路由器不能识别这种属性，可能会导致该属性无法发挥作用，因为接收的路由器如果不能识别这种属性，将丢弃这种属性，而不再转发给邻居路由器
BGP的常用属性有Origin，AS-PATH，NEXT-Hop，Local-pref和MED等
Origin属于公有必遵，用来定义路径信息的来源，其作用是标记一条路由是怎么成为BGP路由的，它有一下三种属性：
IGP（i）：优先级最高
EGP(e): 优先级次之
lncomplete（？）：优先级最低
五，BGP的选路原则
技术分享图片

六，实验案例

1.先配置各个接口的ip和loopback，分别为1.1.1.1 2.2.2.2 3.3.3.3 4.4.4.4
2.给右边三个路由器配置OSPF（在R2.R3.R4上配置OSPF）

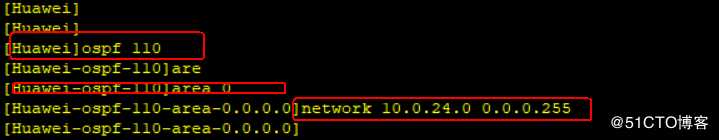

R2如下（内部网段）
技术分享图片

R3如下：

R4如下：

BGP配置

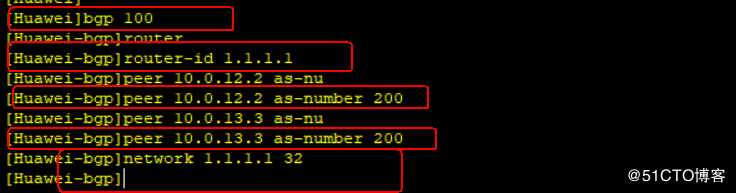

R1如下
技术分享图片

输入对端的端口ip，宣告自己
R2如下
技术分享图片

next那个命令是告诉R4要访问R1的下一跳端口在R2上
R3如下
技术分享图片

R4如下

接下来j就可以用R1pingR4了
技术分享图片

指明谁来ping谁
最后还有选路配置（共3中方法）
1.（根据本地优先级控制选路）
在R3上配置：route-policy lop permit node 10 //创建名为lop的路由策略
[R3-route-policy]apply local-prefernce 222 //设置本地优先级为222
quit
[R3]bgp 200
[R3-bgp]peer 10.0.34.4 route-policy lop export
<R3>reset bgp all //重启BGP
2.（使用AS-PATH属性控制选路）在R2上
[R2]route-policy as permit node 10
[R2-route-policy]apply as-path 123 123 123 additive
[R2-route-policy]quit
[R2]bgp 200
[R2-bgp]peer 10.0.24.4 route-policy as export
<R2>reset bgp all
3.(通过MED属性控制选路)小的优先
在R2上配置
【R2】route-policy med permit node 10
[R2-route-policy]apply cost + 500
[R2-route-policy]quit
[R2]bgp 200
[R2-bgp]peer 10.0.12.1 route-policy med export
都用display bgp routing-table来查BGP的路由表
实验完成！！！！！！！！
