部署Hyper -V实现桌面虚拟化

时间：2019-10-24 03:26:26      阅读：162      评论：0      收藏：0      [点我收藏+]
一、案例概述

为了方便对公司办公机桌面系统进行管理，公司研究了几套桌面虚拟化平台的方案。经过评估后公司运维工程师决定使用微软公司的Hyper -V虚拟化平台作为桌面部署方案。

Microsoft Hyper -V服务器虚拟化系统通过更快的应用交付，更高的IT资源可用性和利用率，使数据中心变得更加灵活、高效。在提供关键工作负载（操作系统、应用和配置）所需的先进功能的同时，也不会牺牲大规模部署必需的、易于操作的特点。

二、案例前置知识点

1、Hyper -V

Hyper -V是微软的一款虚拟化产品，是微软第一个采用类似Vmware和Citrix一样的基于hypervisor的技术。Hyper -V角色可以利用内置于Windows Server中的虚拟化技术创建和管理虚拟化的计算环境。

2、Microsoft Remote Desktop

Remote Desktop是一种角色，自动完成虚拟桌面大型安装的创建和交付部分。此向导集成了Microsoft桌面虚拟化组件，系统管理员可以快速创建多个桌面。

3、Hyper -V所需组件

安装Hyper -V角色会安装其所需的组件，并会安装管理工具。Hyper -V所需的组件包括Windows虚拟机监控程序、Hyper -V虚拟机管理服务、虚拟化WMI提供程序及其他虚拟化组件，如虚拟机总线（BMbus）、虚拟化服务提供程序（VSP）和虚拟基础结构驱动 程序（VID）。

4、Hyper -V硬件需求

Hyper -V需要一个64位处理器，特别是具有Intel虚拟化技术（Intel VT）或AMD虚拟化（AMD-V）技术的处理器。另外，还要求硬件强制实施的数据执行保护（DEP）必须可用且已启用，也就是必须启用Intel XD位（执行禁用位）或AMD NX位（无执行位）。

5、Hyper -V的实际应用

  • 建立或扩展私有云环境。Hyper -V可帮助用户接触或扩展共享资源的用途，并随着需求的变化而调整利用率，以根据需要提供更灵活的IT服务。

  • 提高硬件利用率。通过将服务器和工作负载合并到数量更少但功能更强大的物理计算机上，可以减少对资源（如电源和物理空间）的消耗。

  • 改进业务连续性。Hyper -V可帮助用户将计划和非计划停机对工作负载的影响降到最低程度。

  • 建立或扩展虚拟机基础结构（VDI）。包含VDI的集中式桌面策略有助于提高业务灵活性和数据安全性，还可简化法规遵从性及对桌面操作系统和应用程序的管理。在同一物理计算机上部署Hyper -V和远程桌面虚拟化主机（RD虚拟化主机），从而向用户提供个人的虚拟机或虚拟机池。

  • 提高部署和测试活动的效率。使用虚拟机可以无须重复采购和维护所有硬件，就能够再现不同的系统环境。

三、案例实施

此案例需要的工具及光盘请访问网盘提取：[https://pan.baidu.com/s/1g6AhXkPOfmTgRfMFj5CDEw&shfl=sharepset
提取码：btzv
(https://pan.baidu.com/s/1g6AhXkPOfmTgRfMFj5CDEw&shfl=sharepset)

1、 部署域控制器：

技术分享图片

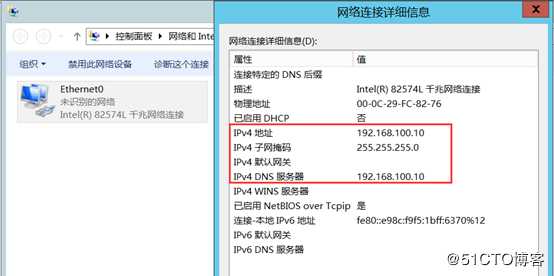

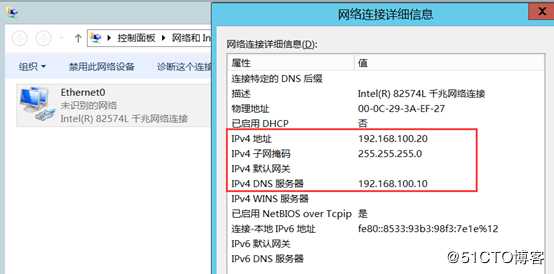

配置IP地址和DNS
技术分享图片

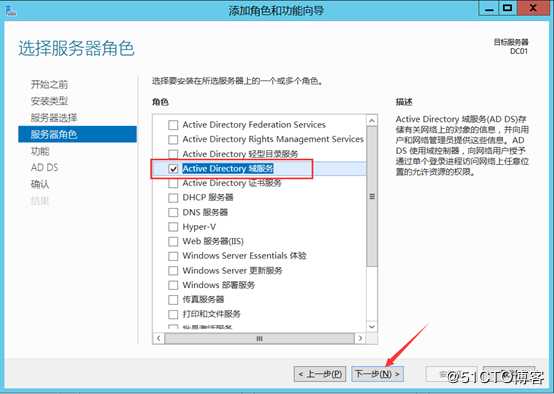

安装域服务

技术分享图片

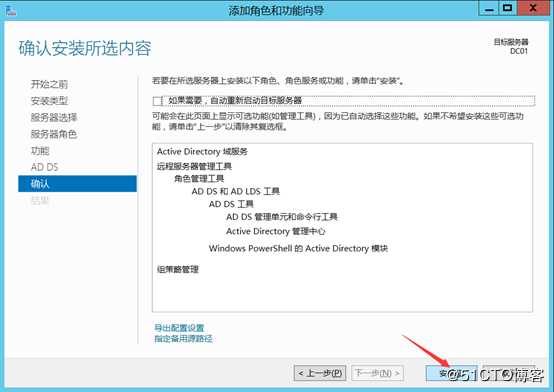

默认下一步安装即可
技术分享图片

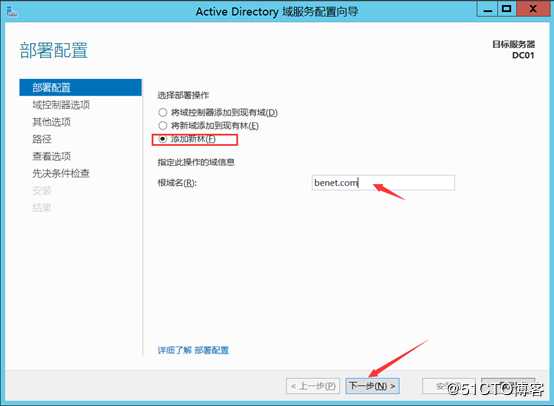

添加新林
技术分享图片

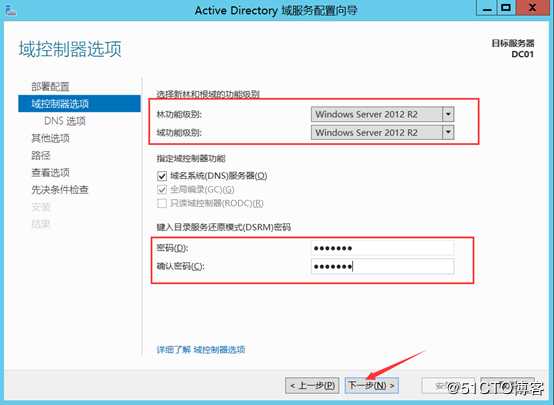

林功能域功能提升到2012 R2，设置密码单击下一步
技术分享图片

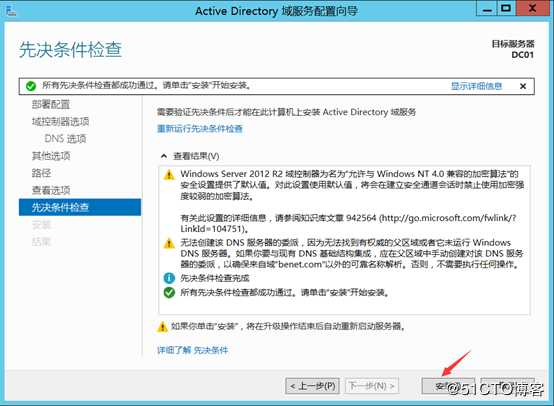

默认下一步安装即可
技术分享图片

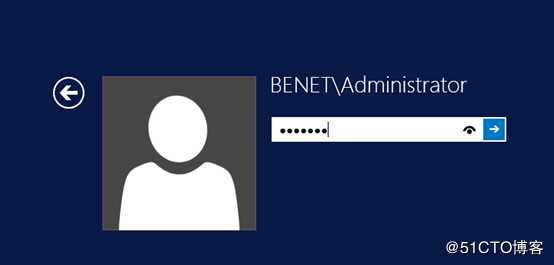

登录域
技术分享图片

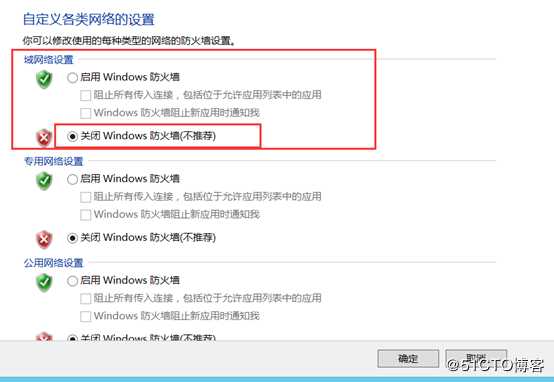

关闭域防火墙
技术分享图片

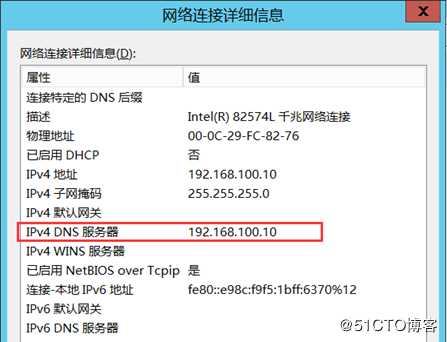

修改DNS
技术分享图片

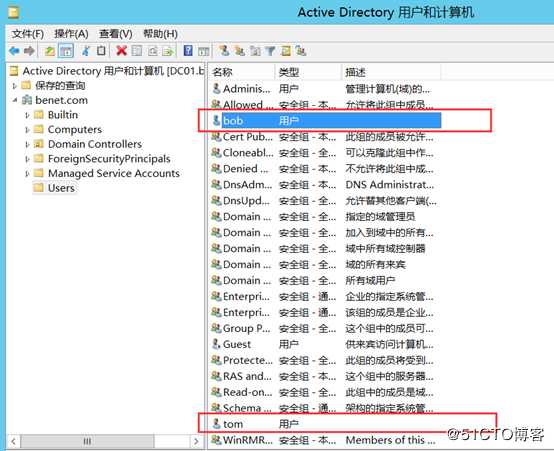

创建两个验证用户
技术分享图片

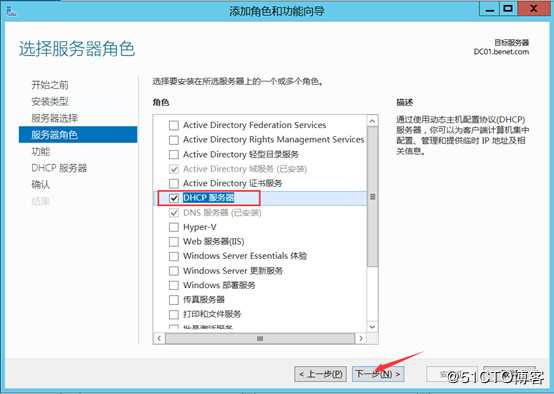

安装DHCP

技术分享图片

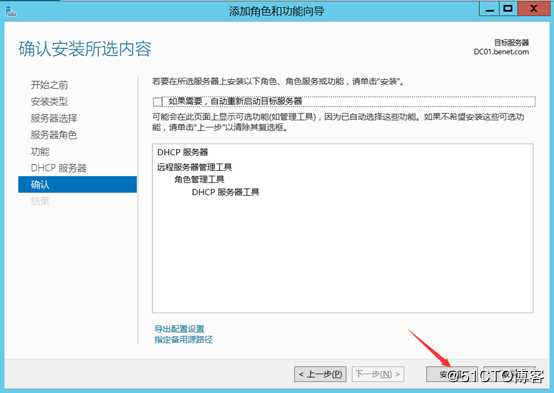

默认下一步安装即可
技术分享图片

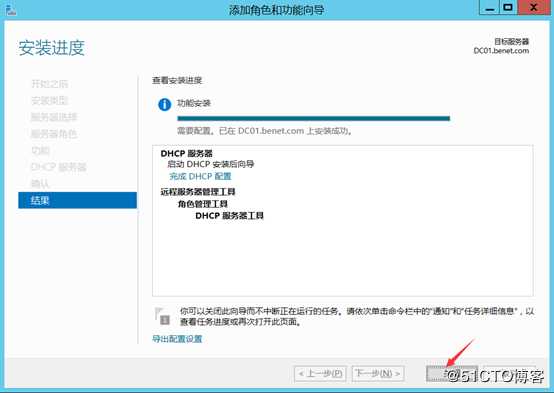

安装完成
技术分享图片

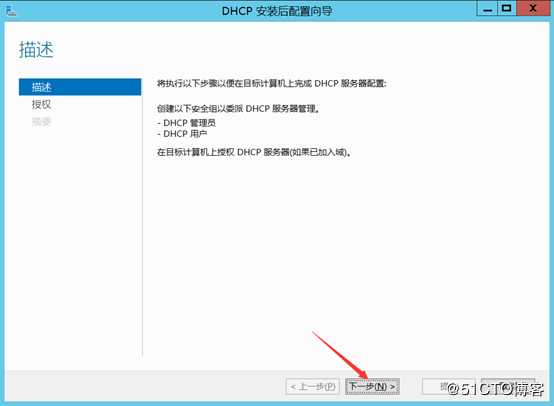

配置DHCP
技术分享图片

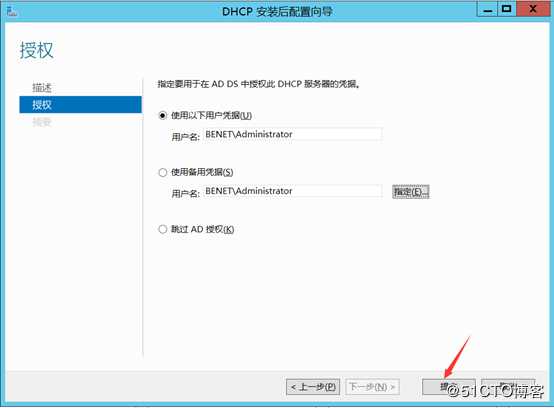

授权
技术分享图片

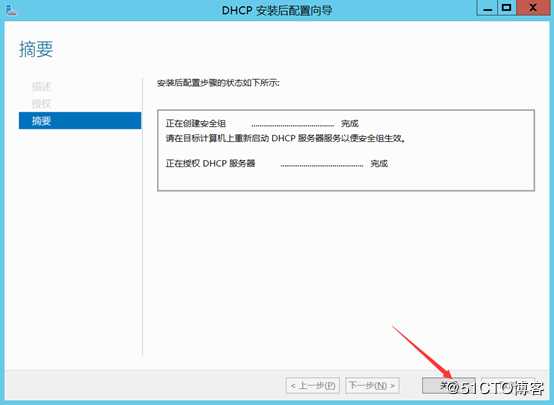

配置完成
技术分享图片

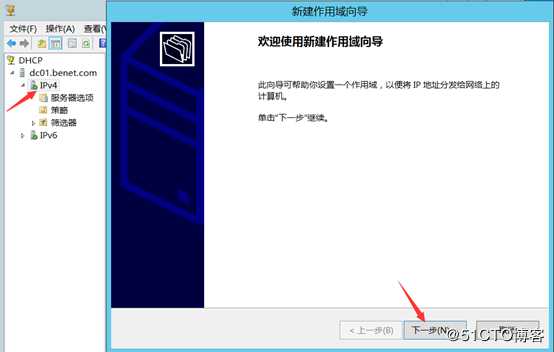

新建作用域
技术分享图片

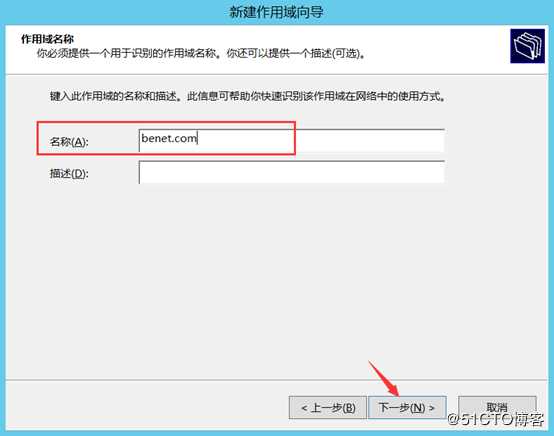

编辑作用域名字
技术分享图片

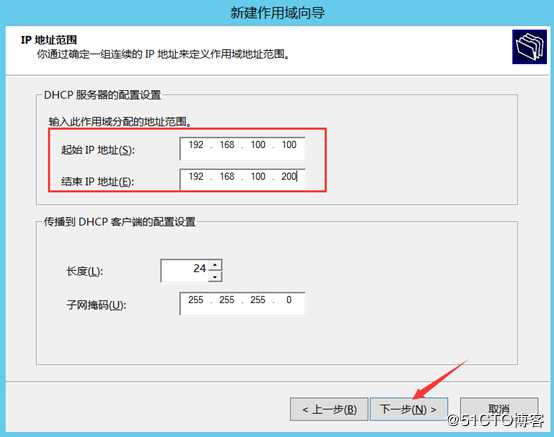

设置起始范围和结束范围
技术分享图片

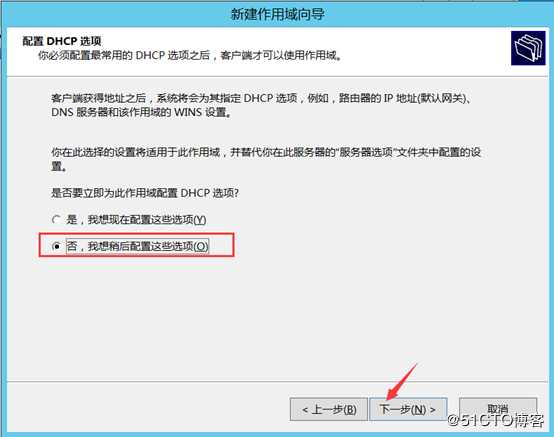

默认下一步，选择否，稍后配置这些选项
技术分享图片

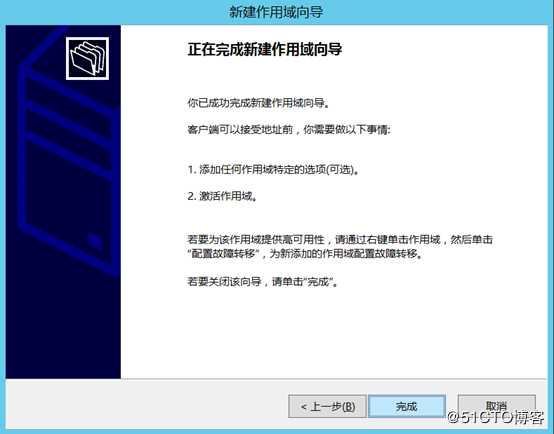

作用域创建完成
技术分享图片

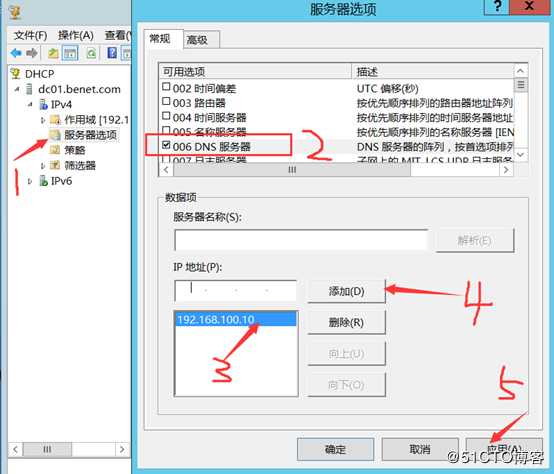

配置DNS服务器
技术分享图片

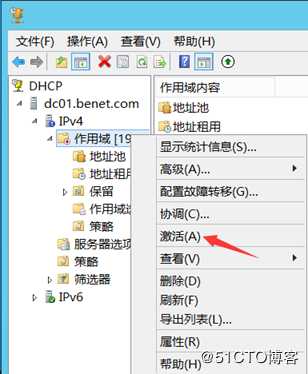

激活作用域
技术分享图片

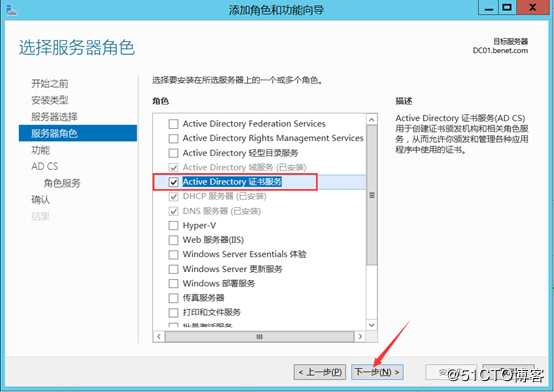

安装证书服务

技术分享图片

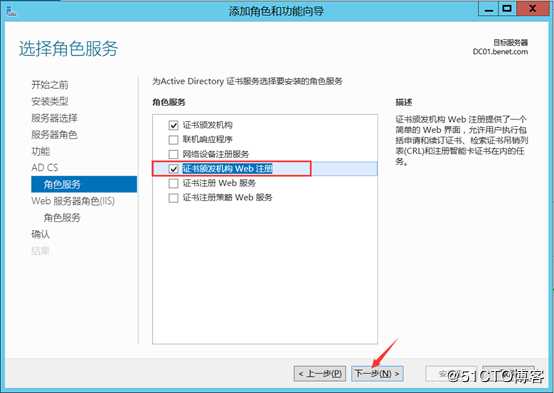

勾选证书颁发机构Web注册
技术分享图片

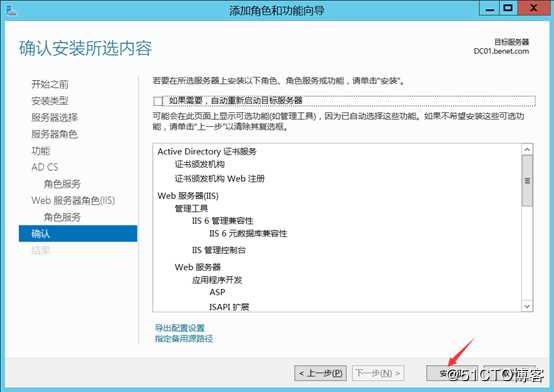

开始安装
技术分享图片

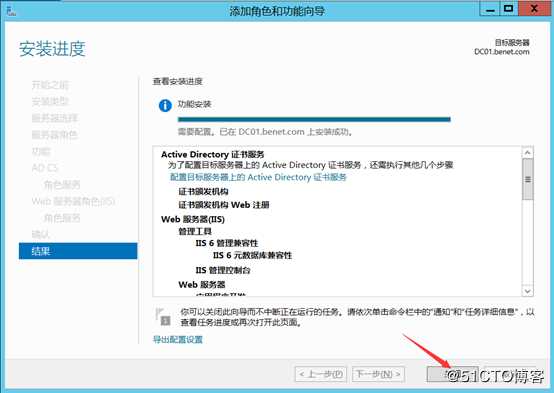

安装完成
技术分享图片

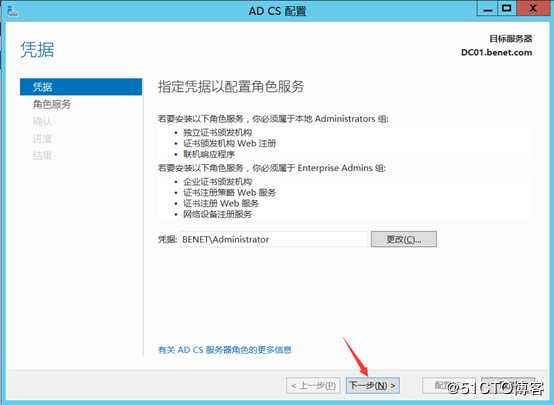

配置证书服务
技术分享图片

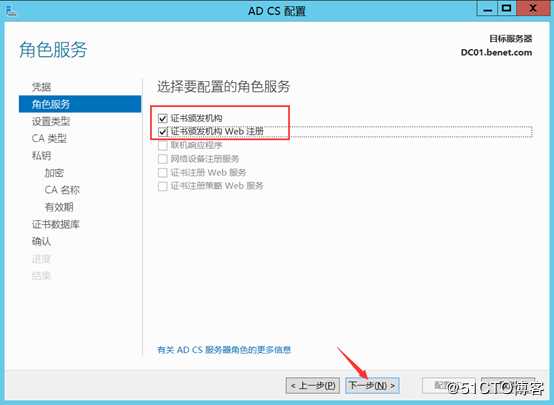

角色服务勾选证书颁发机构和证书颁发机构Web注册
技术分享图片

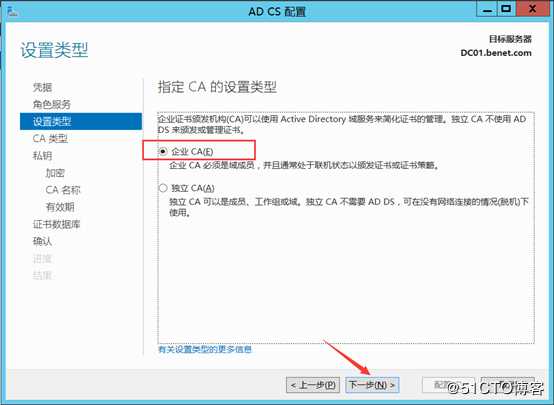

类型设置为企业CA
技术分享图片

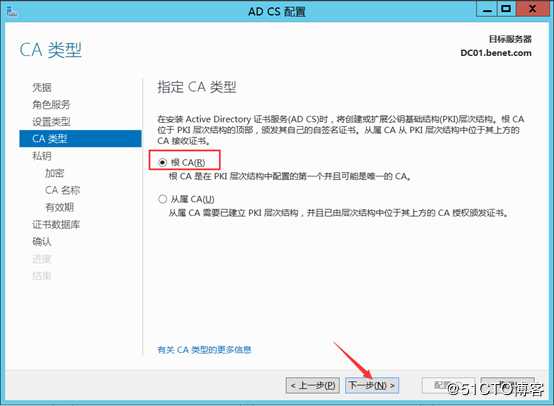

设置为根CA
技术分享图片

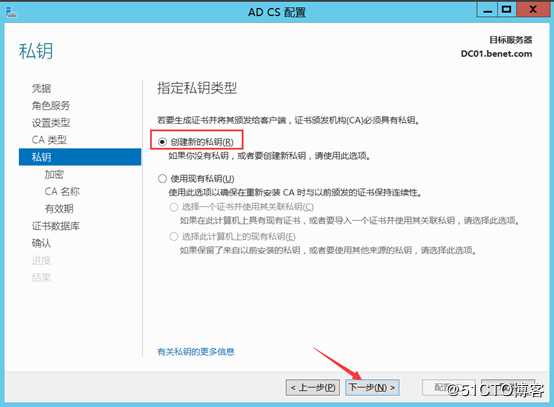

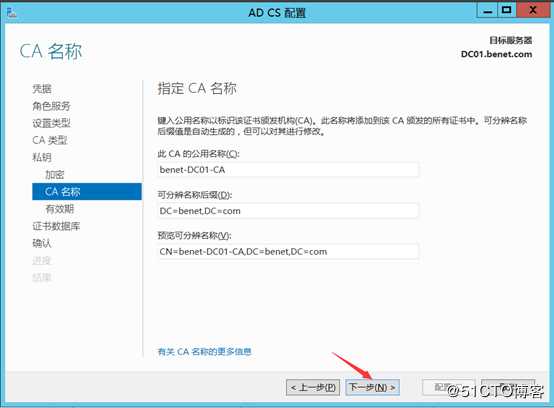

选择创建新的私钥
技术分享图片

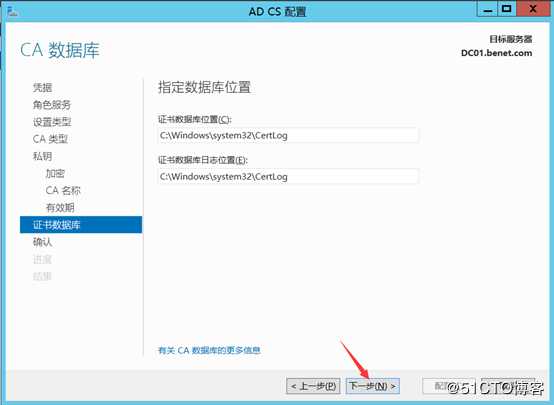

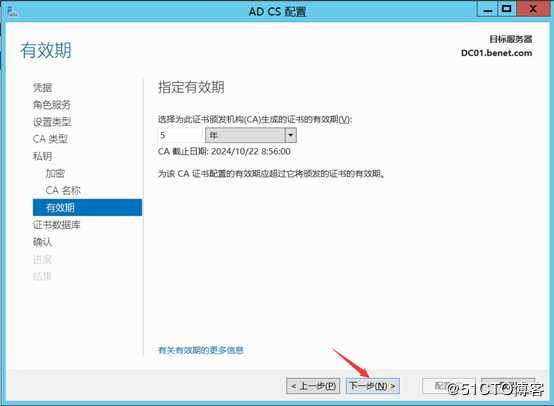

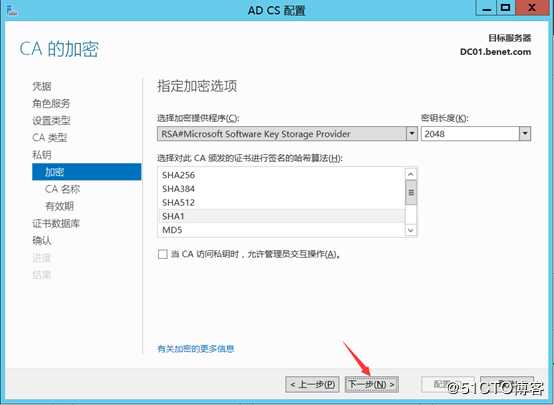

加密默认下一步
技术分享图片
技术分享图片
技术分享图片
技术分享图片

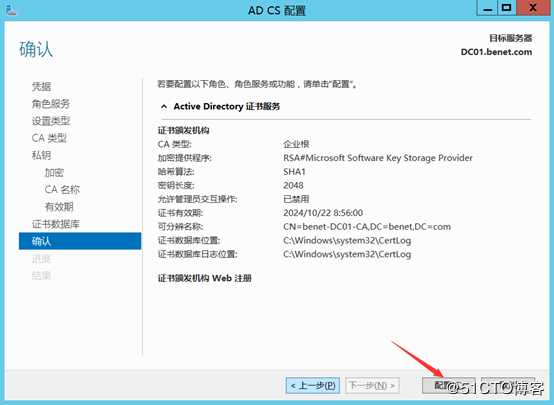

配置即可
技术分享图片

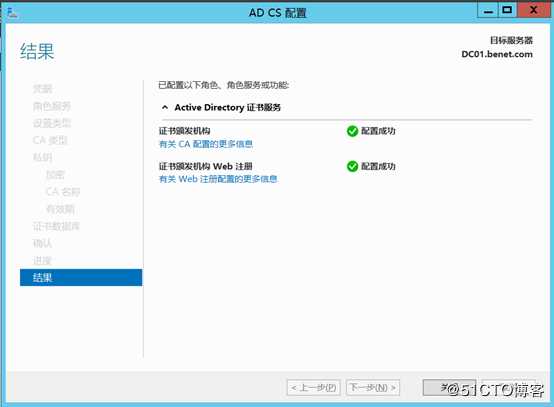

配置完成
技术分享图片

2、DC02_Hyper -V：

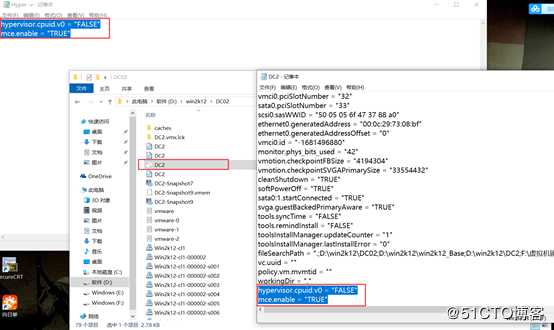

开启二层虚拟化
技术分享图片

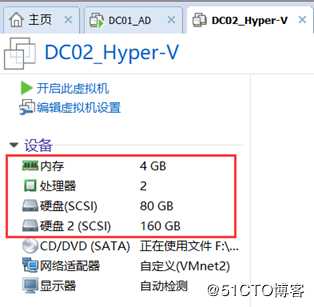

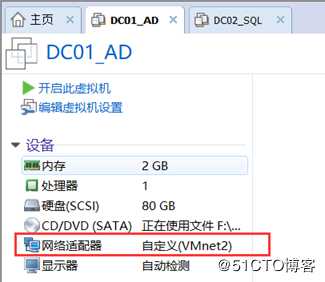

编辑虚拟机硬件设备
技术分享图片

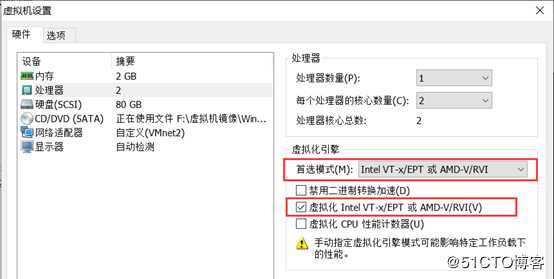

虚拟机配置虚拟化
技术分享图片

开启虚拟机配置IP地址和DNS
技术分享图片

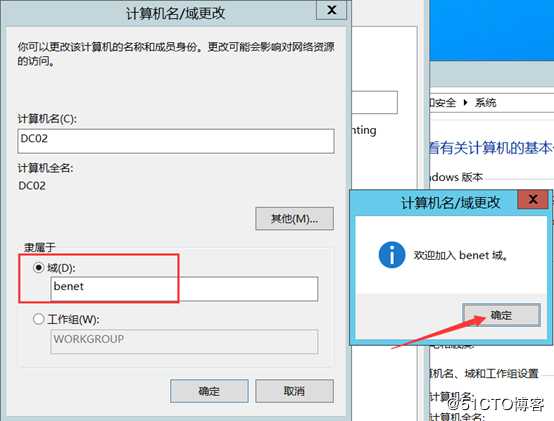

计算机加入域，重启计算机
技术分享图片

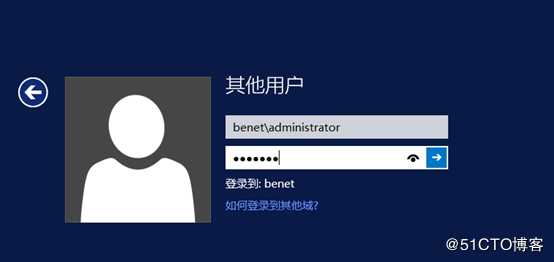

本地管理员登录域
技术分享图片

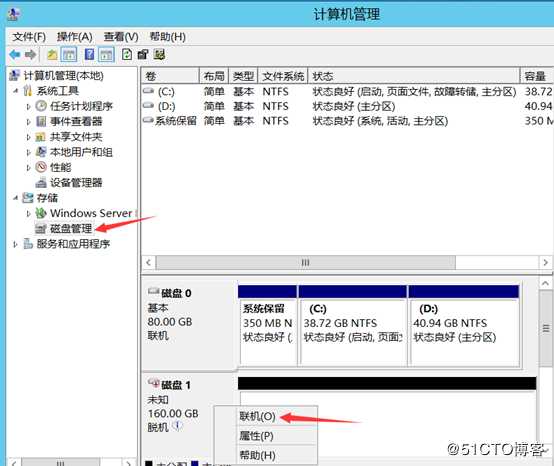

进入计算机管理，将新添加的硬盘进行联机
技术分享图片

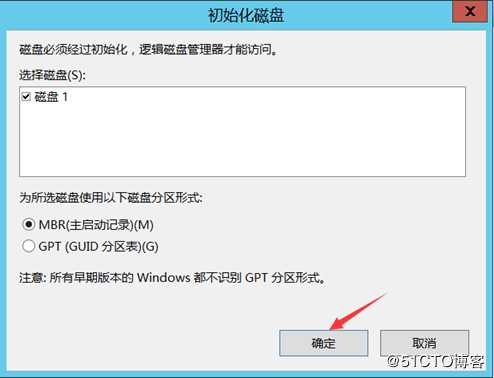

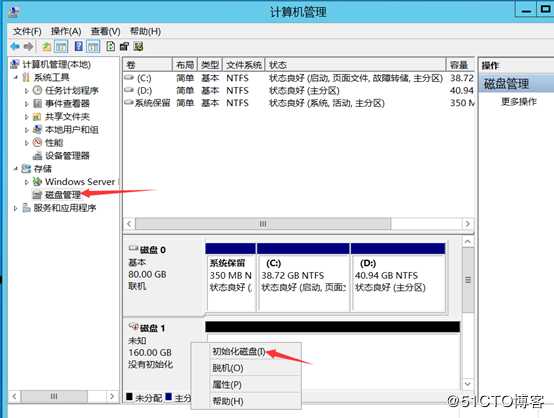

初始化磁盘

技术分享图片

磁盘分区形式为MBR
技术分享图片

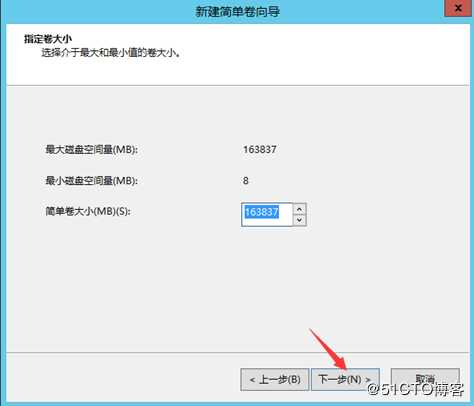

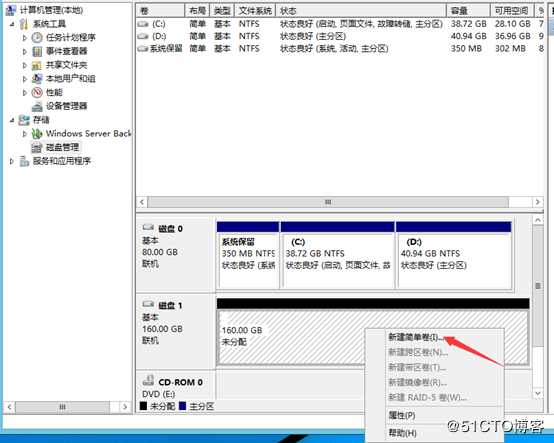

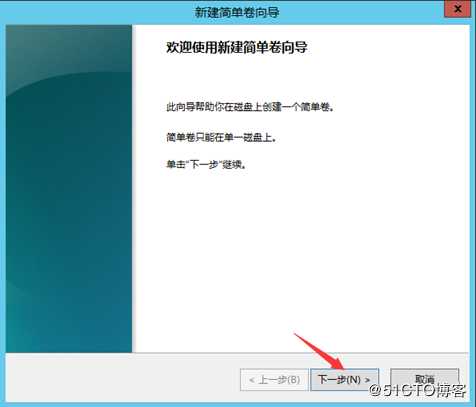

新建简单卷
技术分享图片

单击下一步
技术分享图片

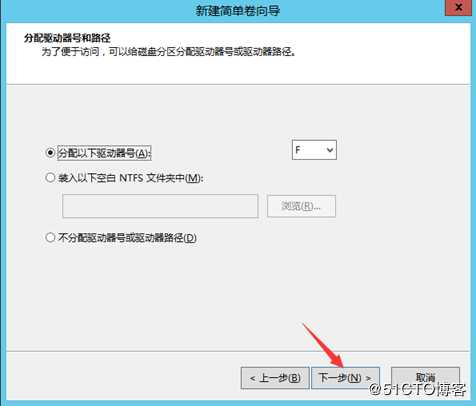

默认直接下一步
技术分享图片

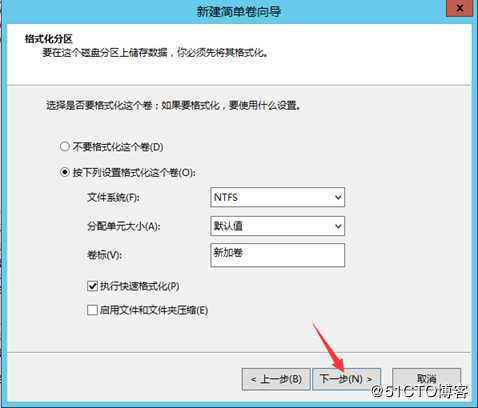

默认下一步
技术分享图片

默认下一步
技术分享图片

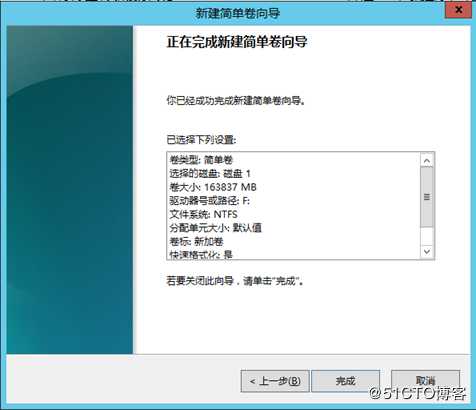

创建完成
技术分享图片

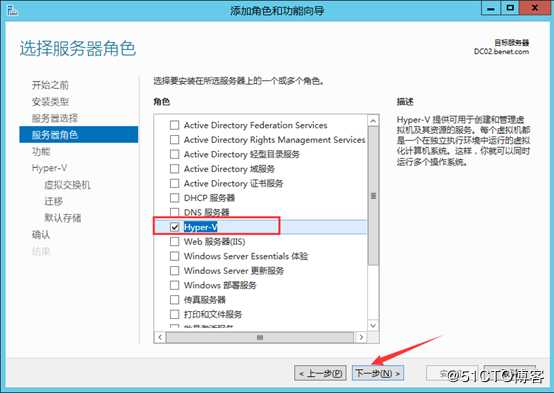

安装Hyper -V

技术分享图片

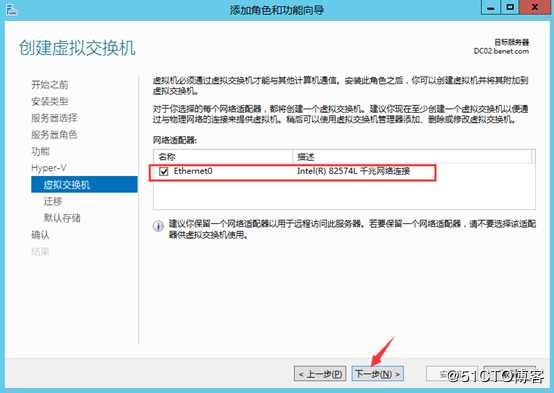

默认下一步，勾选网络适配器
技术分享图片

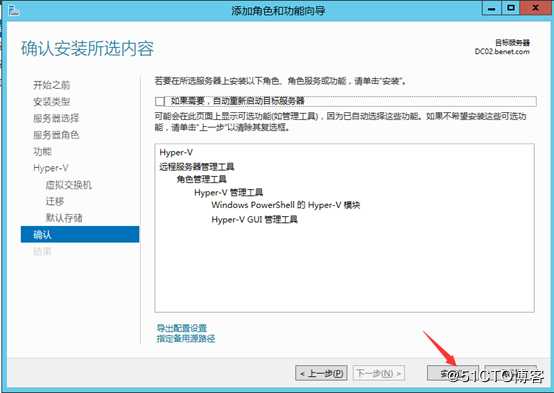

单击安装
技术分享图片

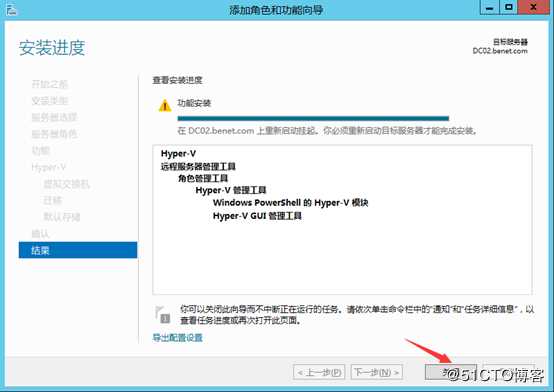

安装完成，重启计算机
技术分享图片

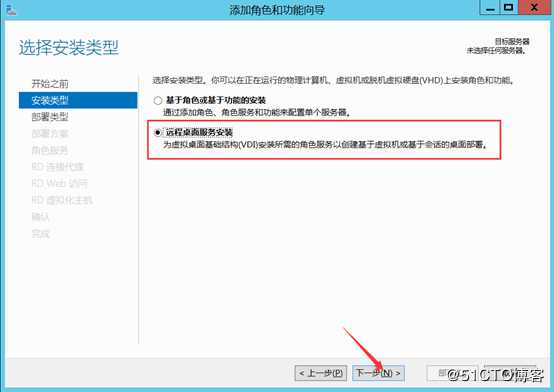

安装远程桌面服务

技术分享图片

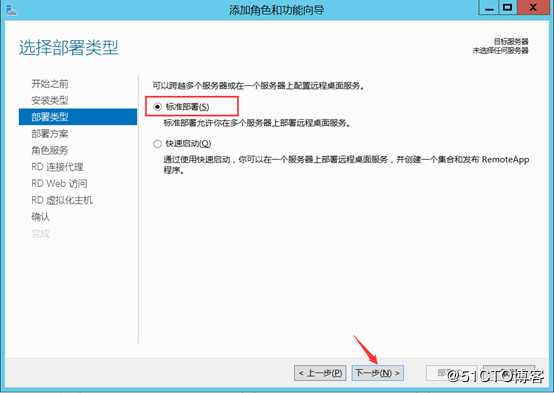

选择标准部署
技术分享图片

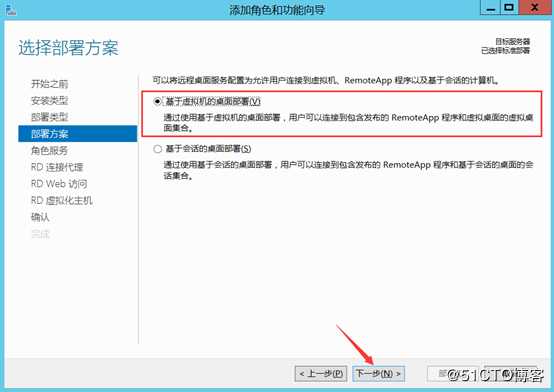

选择基于虚拟机的桌面部署
技术分享图片

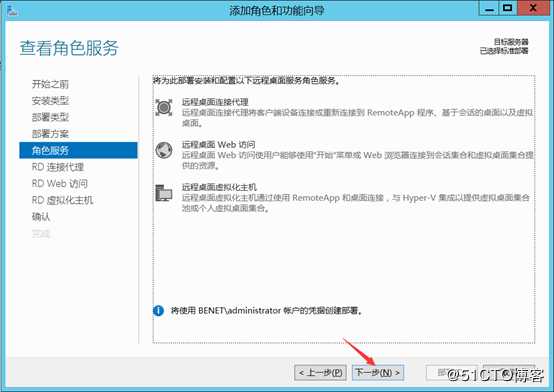

角色服务默认下一步
技术分享图片

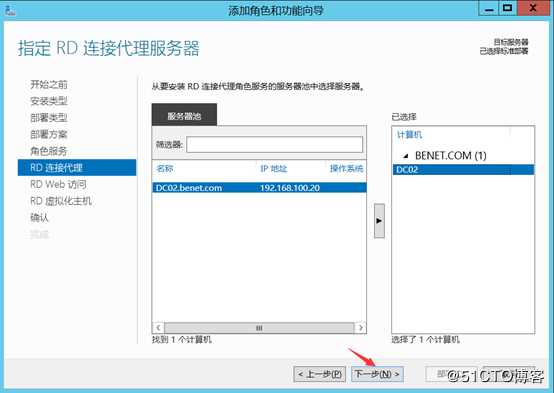

RD连接代理，默认下一步
技术分享图片

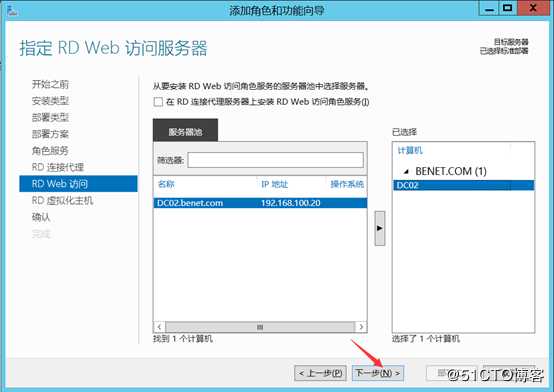

RD Web访问默认下一步
技术分享图片

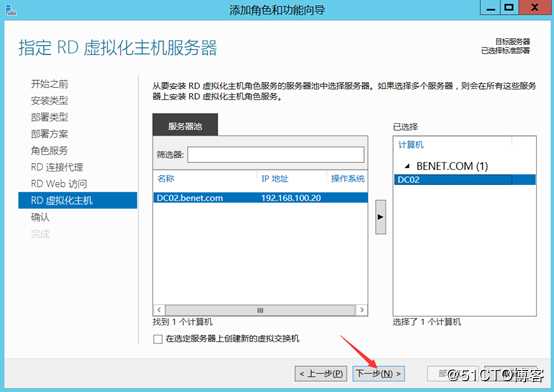

RD虚拟主机默认下一步
技术分享图片

开始安装
技术分享图片

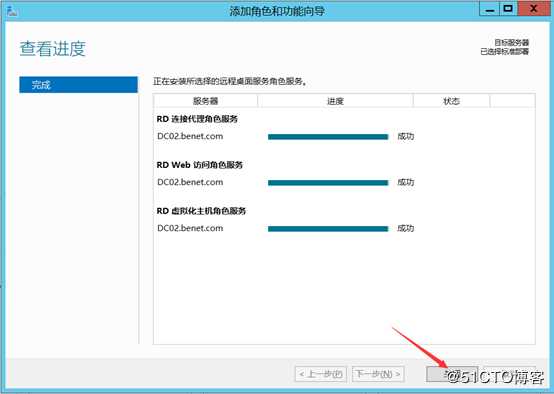

安装完成
技术分享图片

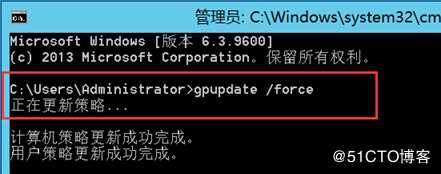

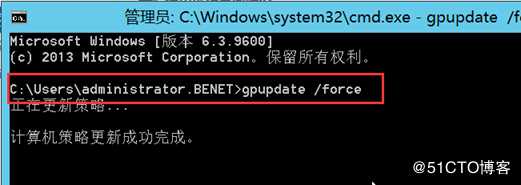

DC01_AD和DC02_Hyper -V运行cmd，输入gpupdate /force更新一下策略
技术分享图片

技术分享图片

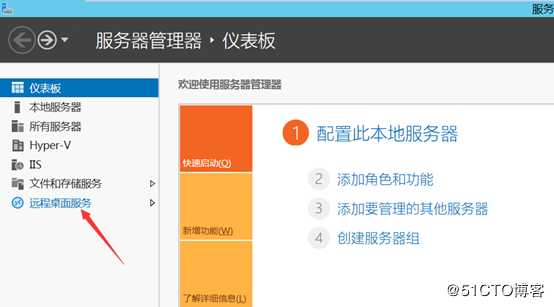

点击远程桌面服务
技术分享图片

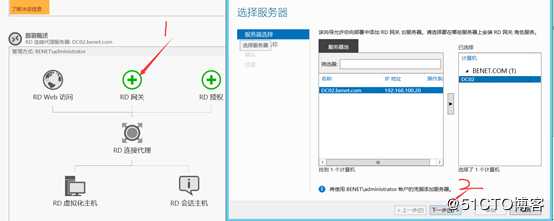

添加RD网关
技术分享图片

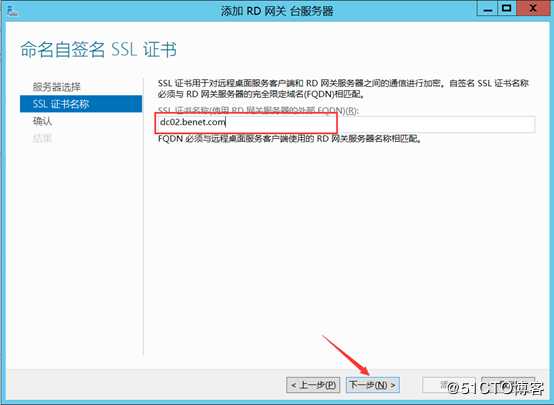

输入证书名称
技术分享图片

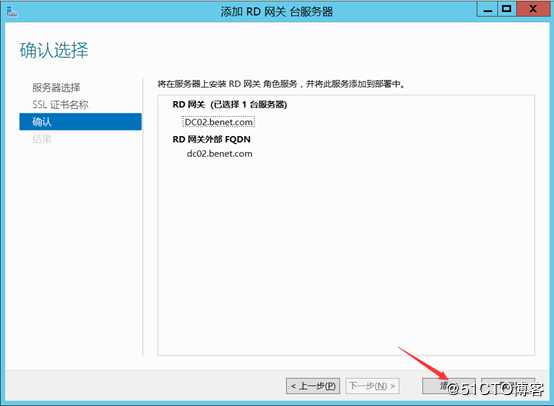

添加即可
技术分享图片

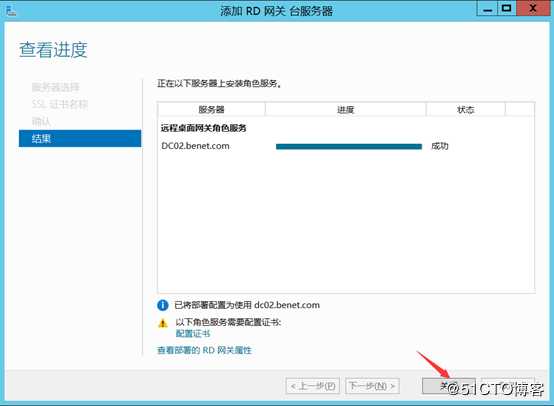

添加完成
技术分享图片

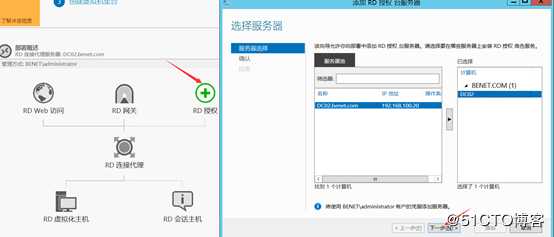

添加RD授权
技术分享图片

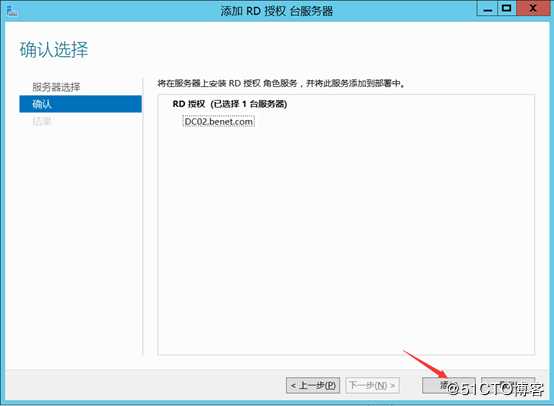

添加即可
技术分享图片

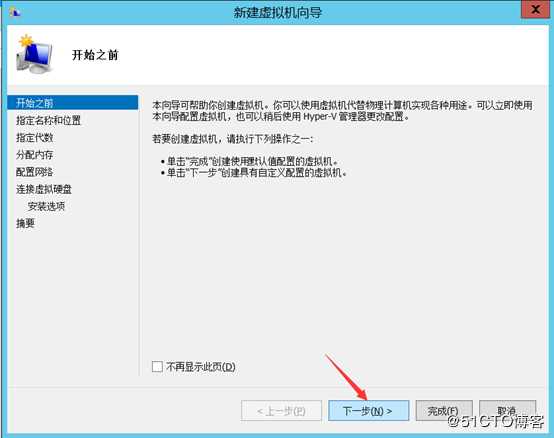

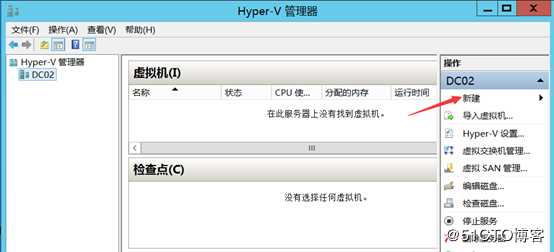

Hyper -V新建虚拟机

技术分享图片

默认下一步
技术分享图片

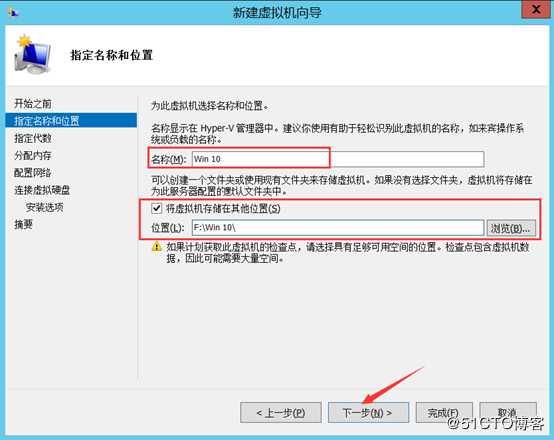

编辑虚拟机名字，自定义虚拟机安装位置
技术分享图片

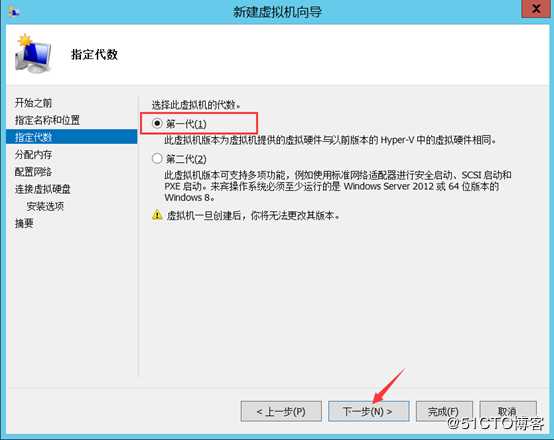

选择第一代虚拟机
技术分享图片

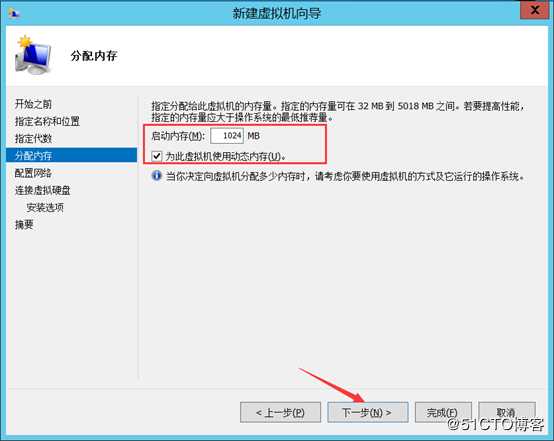

内存设置为1GB，勾选动态内存
技术分享图片

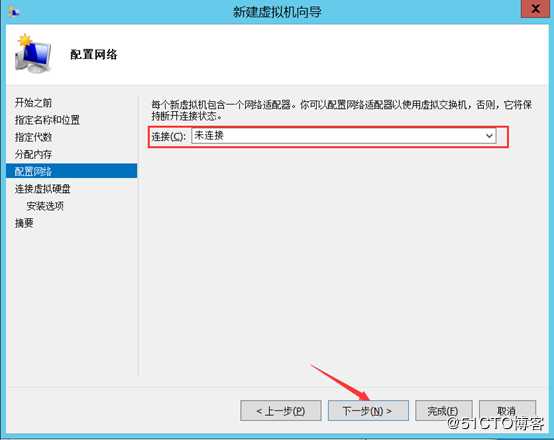

网络选择未连接
技术分享图片

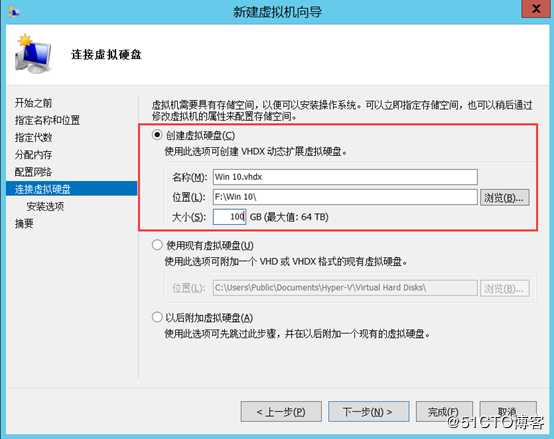

连接虚拟硬盘，设置磁盘大小
技术分享图片

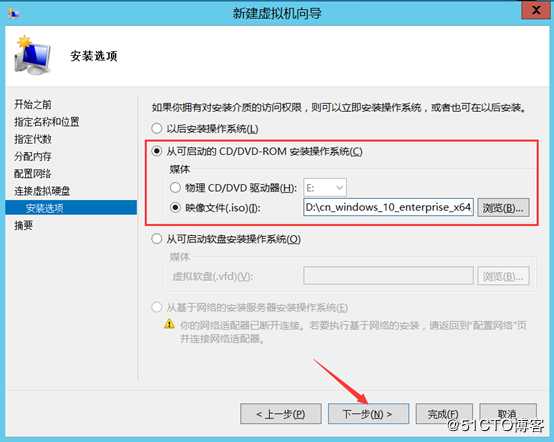

直接挂载光盘，（自行复制Win 10操作系统光盘到虚拟机）
技术分享图片

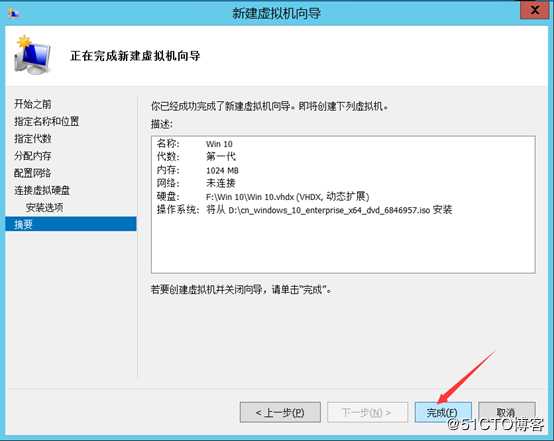

配置完成
技术分享图片

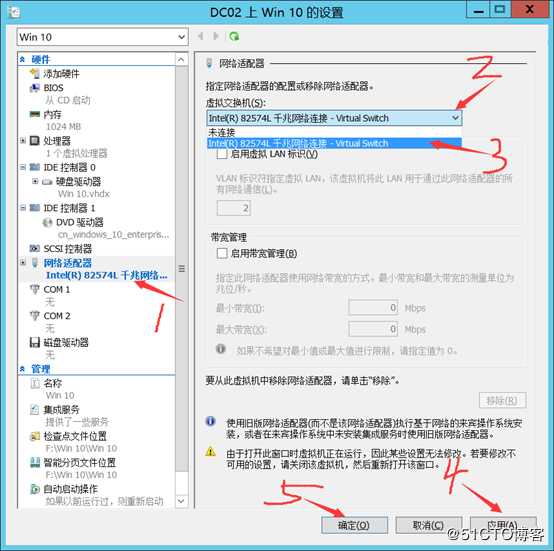

编辑虚拟交换机
技术分享图片

启动虚拟机
技术分享图片

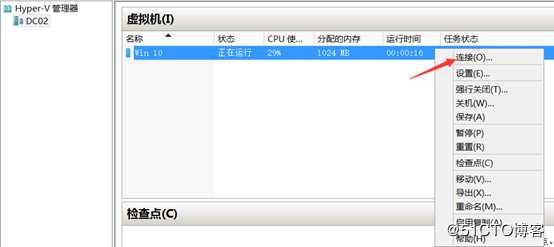

连接
技术分享图片

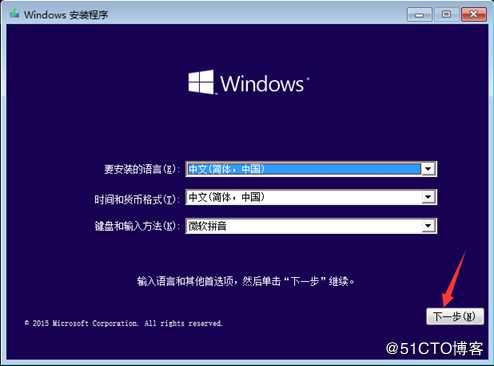

单击下一步
技术分享图片

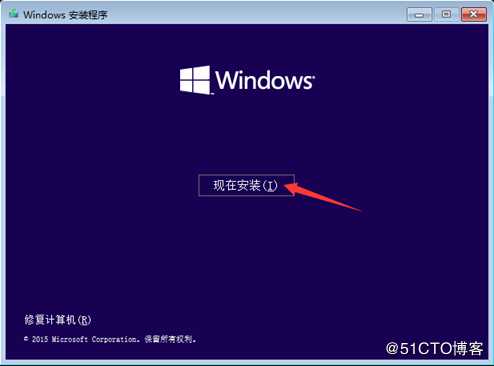

单击现在安装
技术分享图片

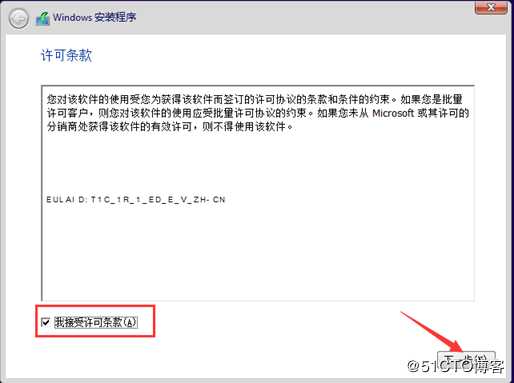

接受许可条款
技术分享图片

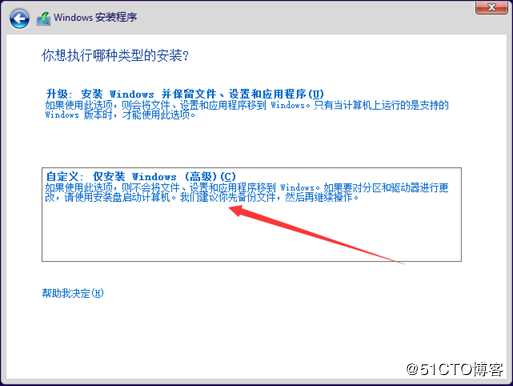

自定义安装
技术分享图片

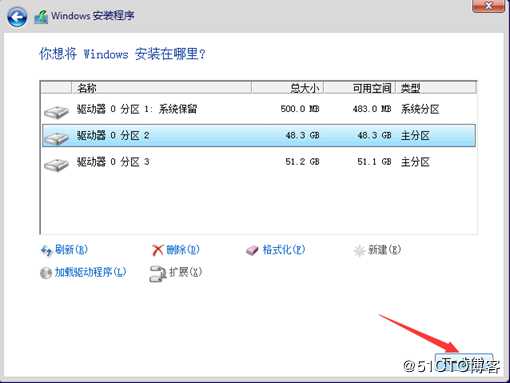

创建50GB分区格式化，将系统安装在48GB分区
技术分享图片

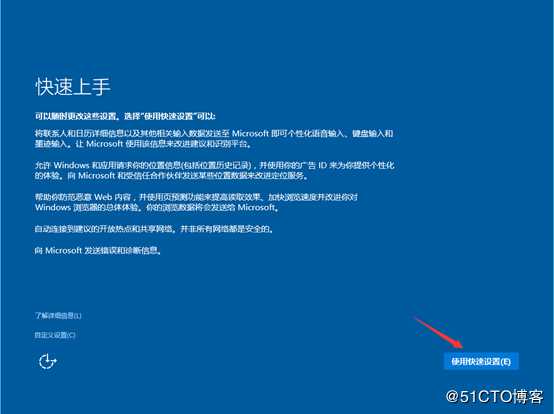

快速设置
技术分享图片

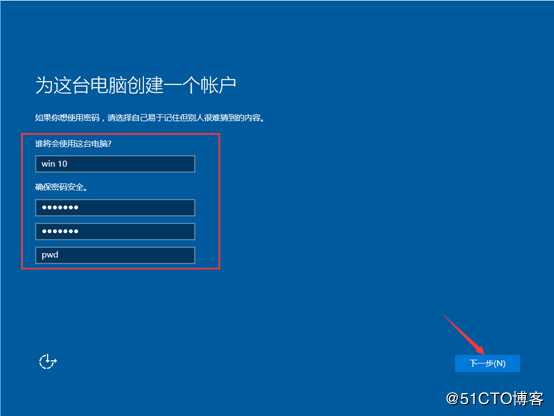

创建用户设置密码
技术分享图片

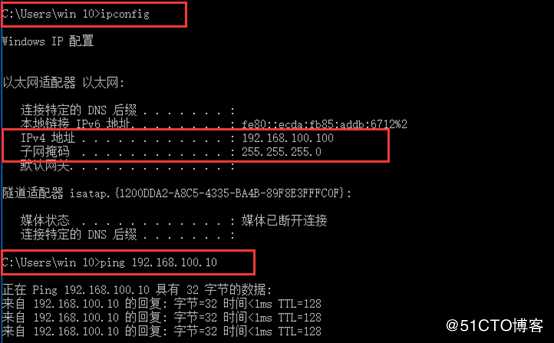

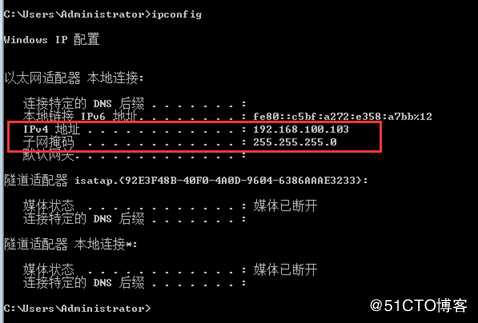

运行cmd，查看DHCP是否自动下发IP地址
技术分享图片

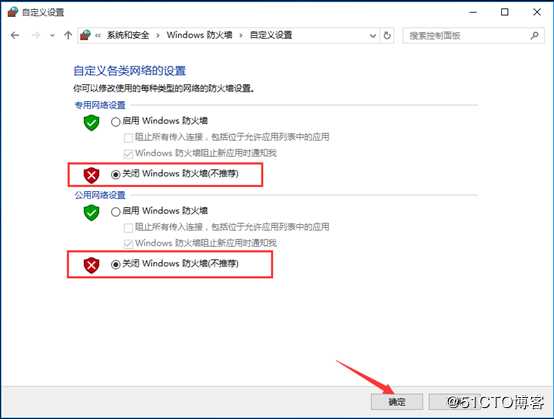

关闭防火墙
技术分享图片

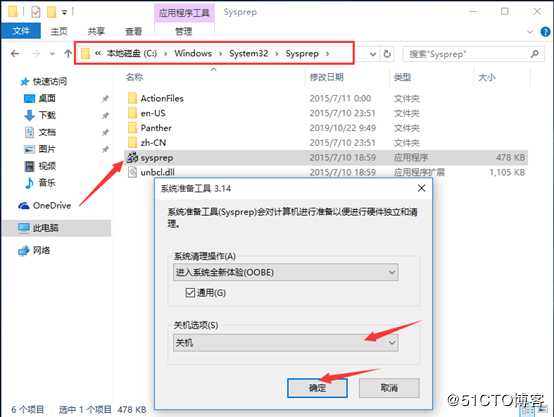

运行Sysprep更新SID号
技术分享图片

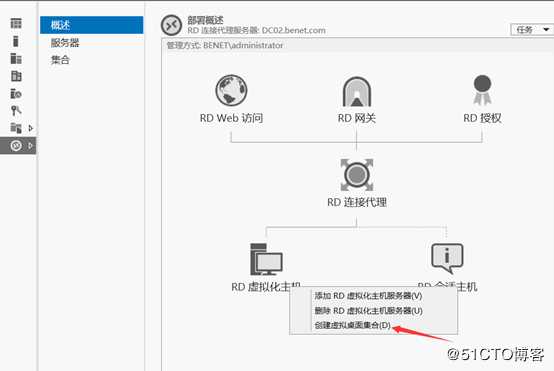

关机之后还是部署RD虚拟主机集合
技术分享图片

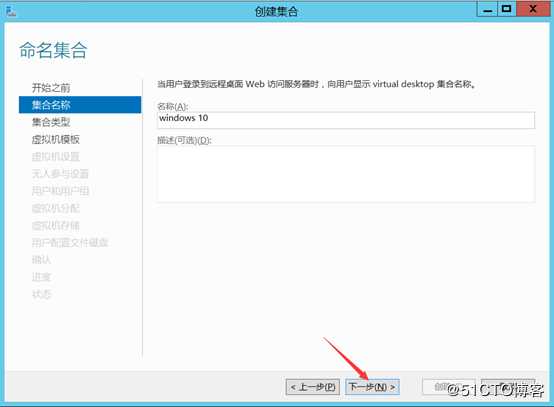

编辑集合的名称
技术分享图片

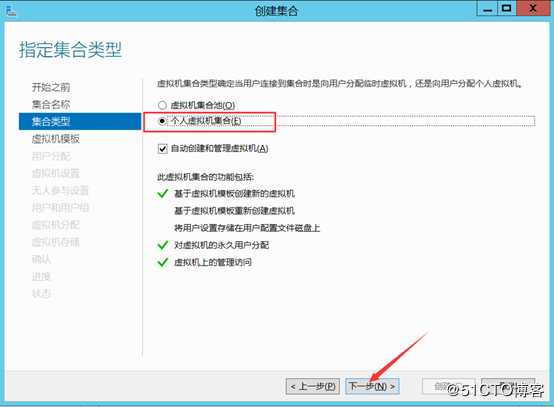

选择个人虚拟机集合
技术分享图片

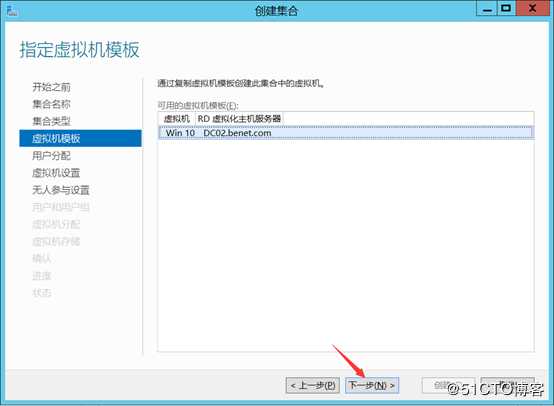

虚拟机模板自动选择，单击下一步
技术分享图片

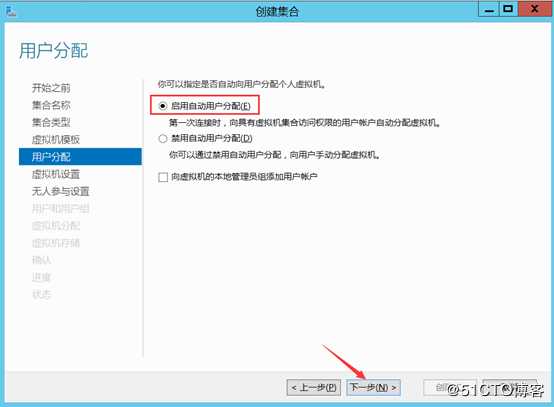

启用自动用户分配
技术分享图片

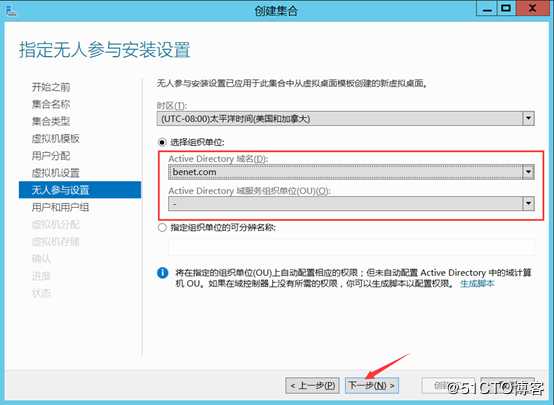

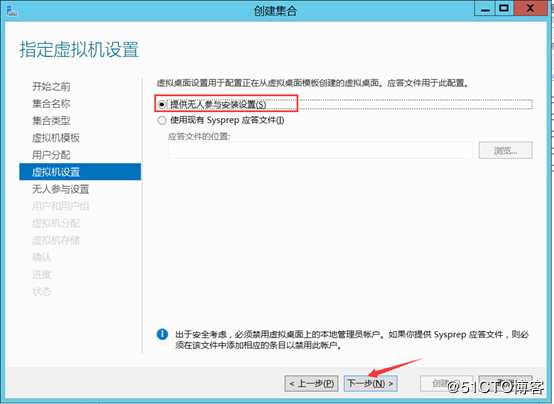

无人参与安装
技术分享图片

组织单位选择benet.com域
技术分享图片

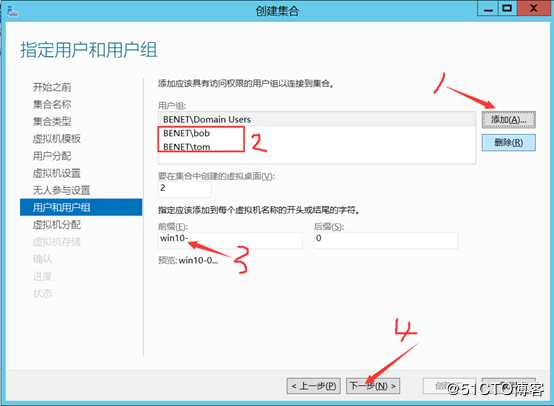

添加bob;tom用户，设置虚拟机前缀
技术分享图片

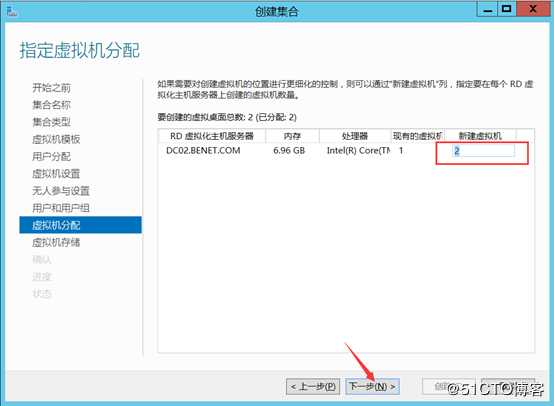

新建2台虚拟机
技术分享图片

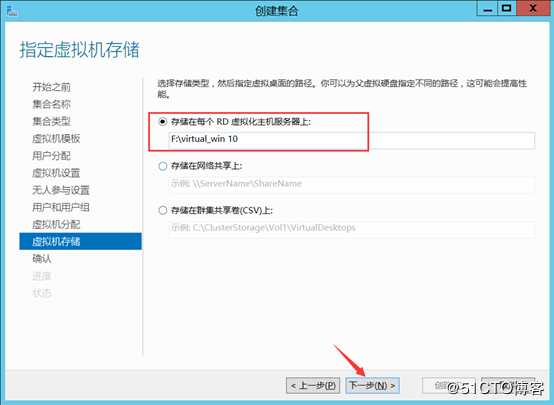

自定义存储位置
技术分享图片

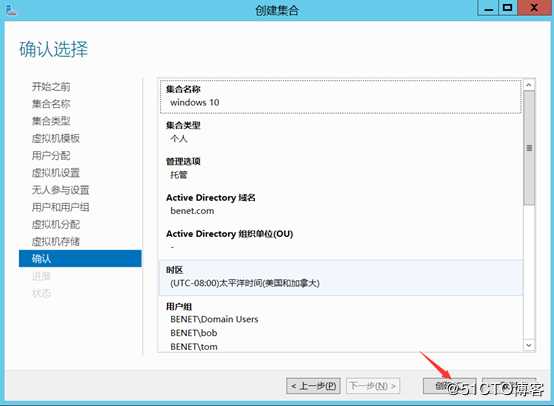

开始创建
技术分享图片

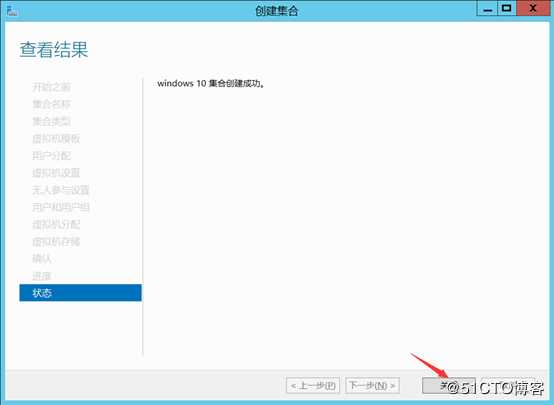

创建完成
技术分享图片

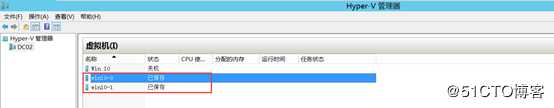

打开Hyper -V管理器可以看到创建的两台虚拟机
技术分享图片

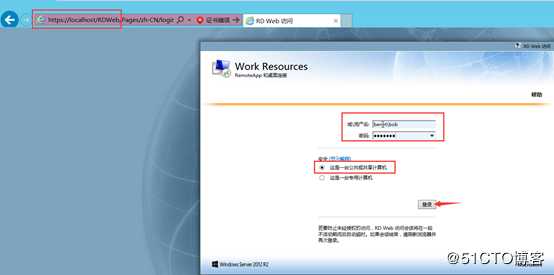

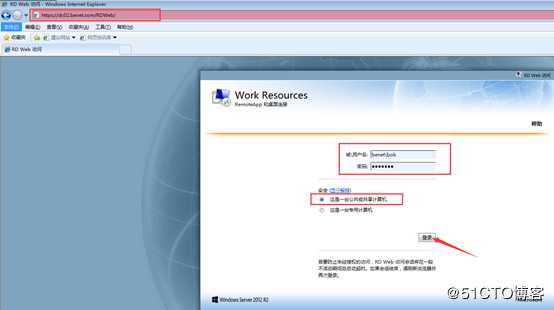

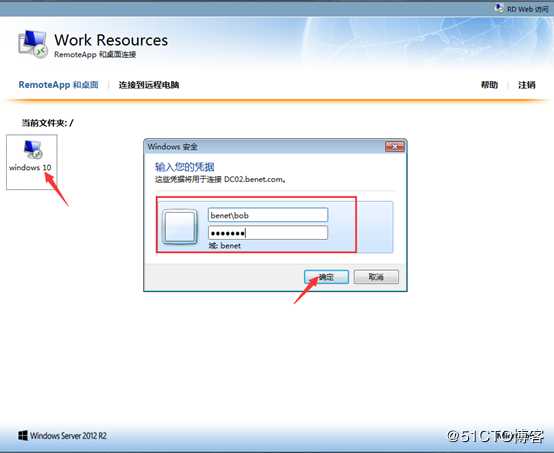

打开浏览器访问，输入benet\bob登录
技术分享图片

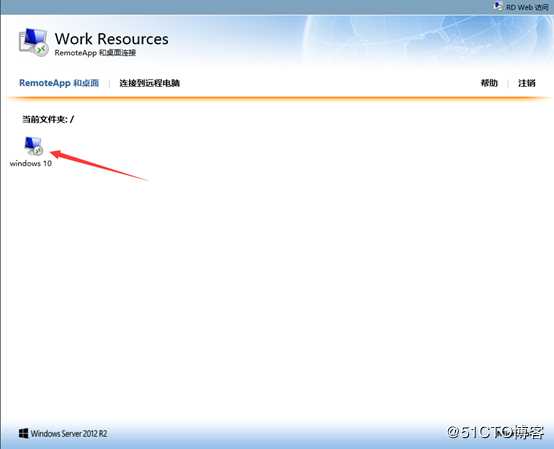

选择win 10
技术分享图片

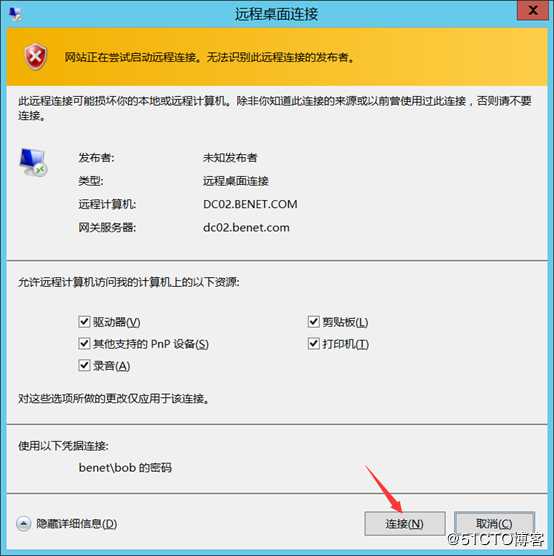

远程桌面连接
技术分享图片

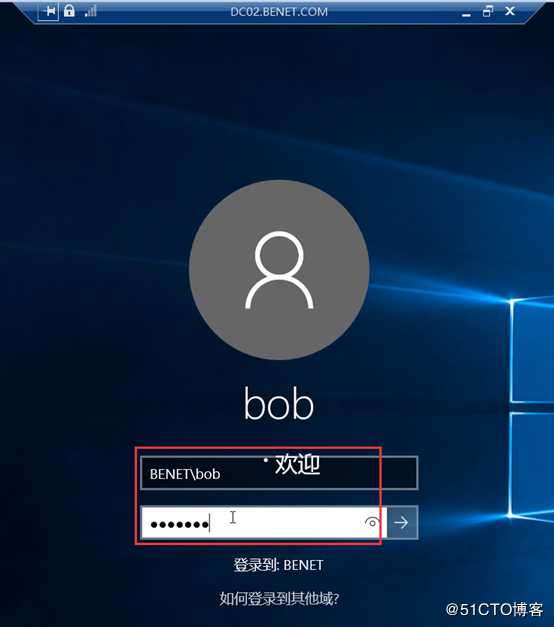

连接成功，输入密码登录
技术分享图片

登录成功，可以新建文本文档，证明没有问题
技术分享图片

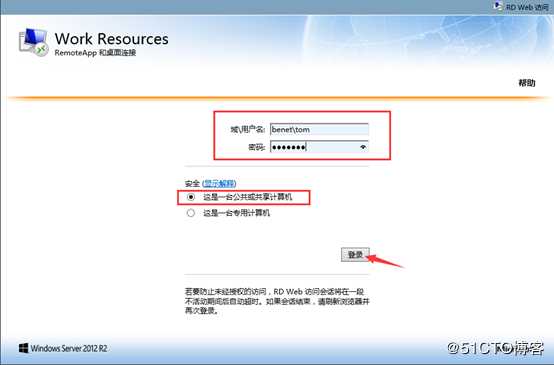

切换tom登录
技术分享图片

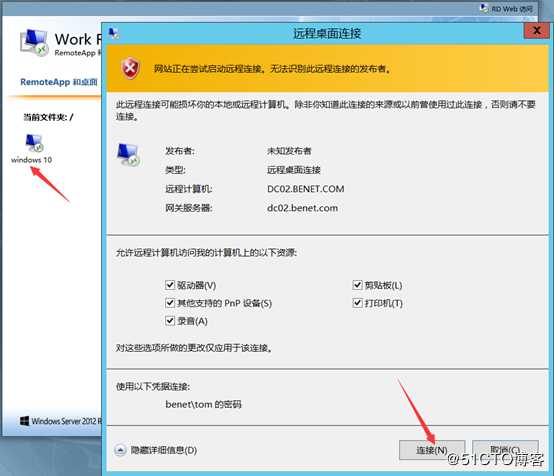

远程桌面连接
技术分享图片

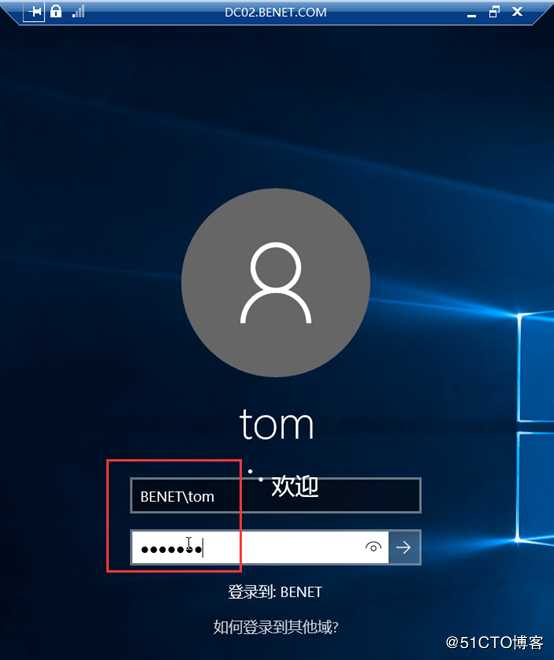

输入密码登录
技术分享图片

技术分享图片

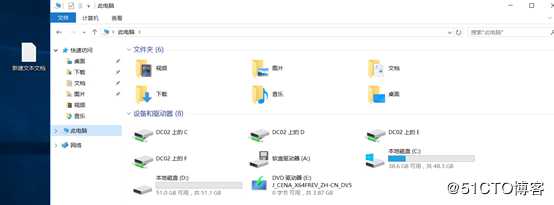

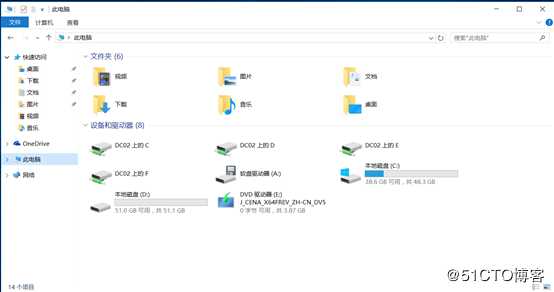

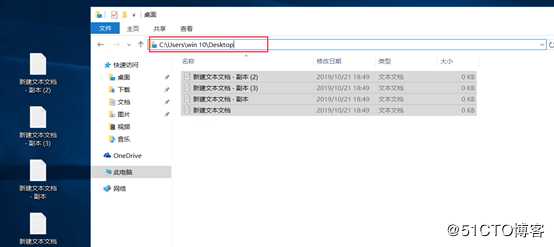

访问C盘下的windows下的win 10文件夹
技术分享图片

将win 10桌面的文本文档复制出来即可
技术分享图片

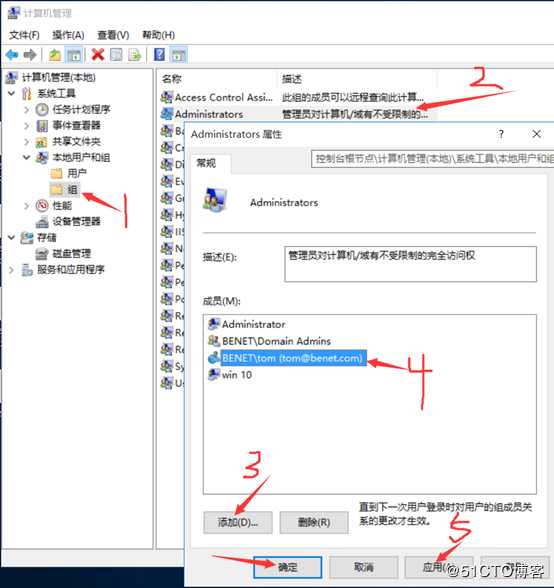

将tom加入到administrators组
技术分享图片

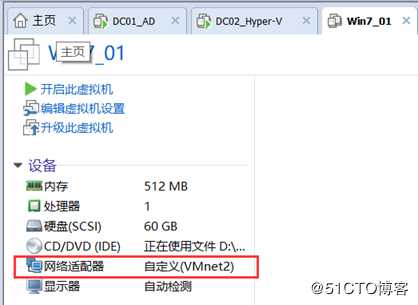

3、开启客户端：

技术分享图片

DHCP自动下发IP地址
技术分享图片

在DC02_Hyper -V上打开IIS管理器
技术分享图片

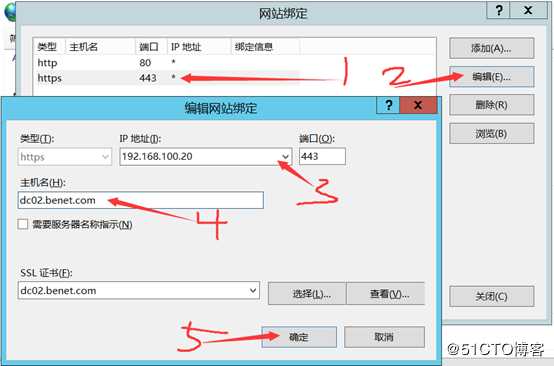

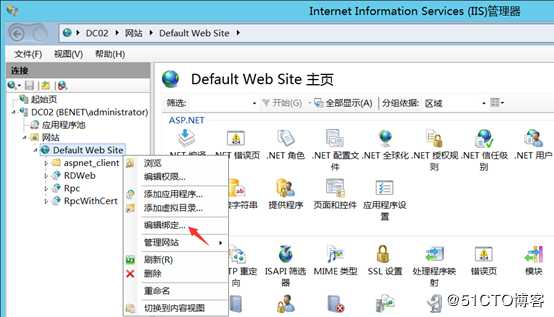

编辑网站绑定
技术分享图片

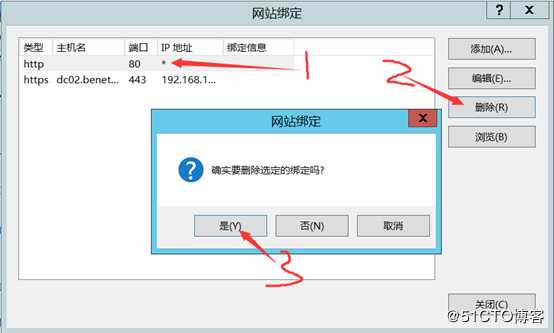

删除http
技术分享图片

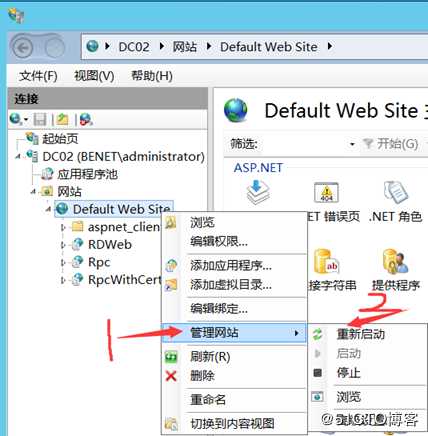

重新启动站点
技术分享图片

客户端用浏览器访问，bob登录
技术分享图片

输入用户密码连接Windows 10
技术分享图片

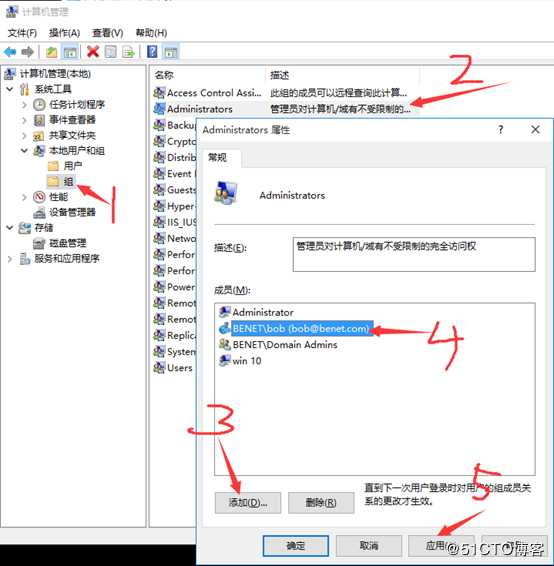

将bob加入administrators组
技术分享图片

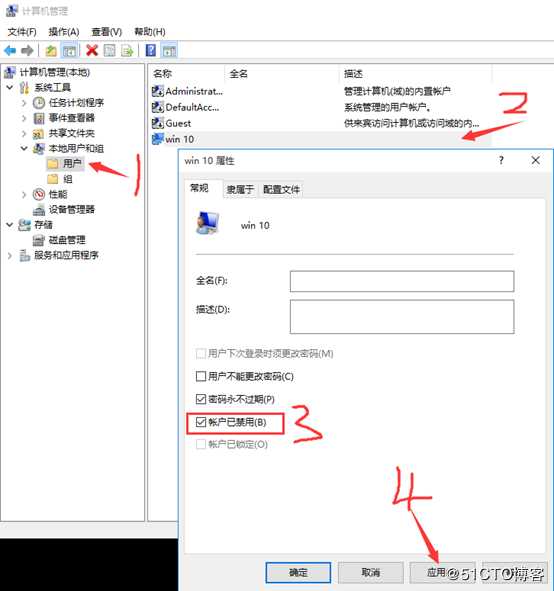

将win 10用户禁用，注销重新登录就有权限了
技术分享图片

—————— 本文至此结束，感谢阅读 ——————
