OSPF虚链路的配置

时间：2019-10-25 09:33:15 阅读：74 评论：0 收藏：0 [点我收藏+]

什么是虚链路？
虚连接是指在两台ABR之间，穿过一个非骨干区域（转换区域——Transit Area），建立的一条逻辑上的连接通道，可以理解为两台ABR之间存在一个点对点的连接。“逻辑通道”是指两台ABR之间的多台运行OSPF的路由器只是起到一个转发报文的作用（由于协议报文的目的地址不是这些路由器，所以这些报文对于它们是透明的，只是当作普通的IP报文来转发），两台ABR之间直接传递路由信息。这里的路由信息是指由ABR生成的type3的LSA，区域内的路由器同步方式没有因此改变。
虚连接（Virtual-link）：由于网络的拓扑结构复杂，有时无法满足每个区域必须和骨干区域直接相连的要求，为解决此问题，OSPF提出了虚链路的概念。
虚连接是设置在两个路由器之间，这两个路由器都有一个端口与同一个非主干区域相连。虚连接被认为是属于主干区域的，在OSPF路由协议看来，虚连接两端的两个路由器被一个点对点的链路连接在一起。在OSPF路由协议中，通过虚连接的路由信息是作为域内路由来看待的
命令
Router（config-router）# area area-id virtual-link router-id
其中 area-id 是被虚链路穿过的 area
router-id 是指到达的路由器id
实验

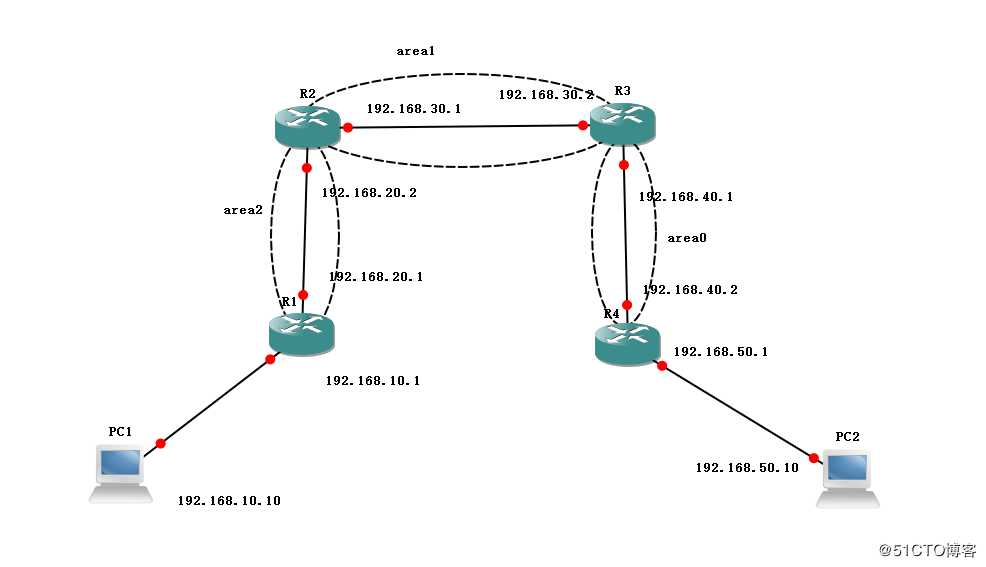

在GNS3中配置如下拓补图
技术分享图片
