频域信号处理

观察信号的频谱

　　数据通过FFT转换成频域信号，对频域信号进行分析，再通过IFFT转换成时域信号。

[Python] 纯文本查看复制代码

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

import numpy as np
import pylab as pl
import matplotlib as mpl
mpl.rcParams[‘font.sans-serif‘] = [‘KaiTi‘]
mpl.rcParams[‘font.serif‘] = [‘KaiTi‘]
mpl.rcParams[‘axes.unicode_minus‘]=False
sampling_rate = 8000   #取样频率
fft_size = 512            #fft长度
t = np.arange(0, 1.0,  1.0/sampling_rate)
#假设取样频率为fs, 取波形中的N个数据进行FFT变换。那么这N点数据包含整数个周期的波形时，FFT所计算的结果是精确的。于是能精确计算的波形的周期是: n*fs/N。
#对于8kHz取样，512点FFT来说，8000/512.0 = 15.625Hz，前面的156.25Hz和234.375Hz正好是其10倍和15倍。
#选取整数倍的数据，查看当fft后的数据在频谱中形成整数周期时的情况。
x = np.sin(2*np.pi*156.25*t)  + 2*np.sin(2*np.pi*234.375*t)
#选取非整数倍的数据，查看当fft后的数据在频谱中没有形成非整数周期时的情况。
x = np.sin(2*np.pi*200*t)  + 2*np.sin(2*np.pi*300*t)
xs = x[:fft_size]  #取数据
xf = np.fft.rfft(xs)/fft_size    #rfft：对实数信号进行FFT变换。/fft_size是为了正确显示波形能量
freqs = np.linspace(0, sampling_rate/2, fft_size/2+1) #fft_size/2+1个点，后面的是与前面的共轭
#计算每个频率分量的幅值，并通过 20*np.log10() 将其转换为以db(分贝)为单位的值
xfp = 20*np.log10(np.clip(np.abs(xf), 1e-20, 1e100))  #clip将数据限制在最小值和最大值之间
pl.figure(figsize=(8,4))   #新建一个8*4英寸的图纸
pl.subplot(211)   #绘制2行1列的图纸，这个图形占据第一行
pl.plot(t[:fft_size], xs)
pl.xlabel(u"时间(秒)")
pl.title(u"156.25Hz和234.375Hz的波形和频谱")
pl.subplot(212)     #绘制2行1列的图纸，这个图形占据第二行
pl.plot(freqs, xfp)
pl.xlabel(u"频率(Hz)")
pl.subplots_adjust(hspace=0.4)
pl.show()

运行结果如下图所示：

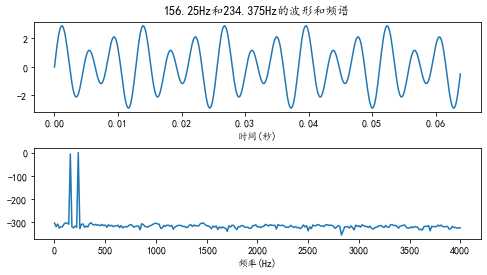

　　整数周期情况：

　　非整数周期情况：

如上两图可看出非整数周期情况下，第二种情况可能会发生信号泄露状况。由于FFT的假设前提是测量之外的信号是所测量信号的不断重复，如代码中那样，取8k个样例，从信号中取出的512个数据就是FFT的测量范围，也就是说每个波形周期是15.625Hz，它计算的是这512个数据一直重复的波形的频谱。显然如果512个数据包含整数个周期的话，那么得到的结果就是原始信号的频谱，而如果不是整数周期的话，得到的频谱就是如下波形的频谱，这里假设对50Hz的正弦波进行512点FFT，这种波形会发生跳变。

窗函数

　　为了减少FFT所截取的数据段前后的跳变，可以对数据先乘以一个窗函数，使得其前后数据能平滑过渡。例如常用的hann窗函数的定义如下：

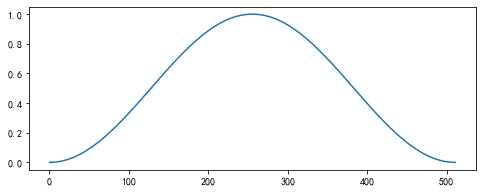

$技术分享图片$ hann窗的曲线如下所示：

可看到，最前和最后的值都是0，如果直接去乘的前后会出现两个0，因此可考虑将这个波形用N+1个点表示，而取前N个点，这样第N+1个点就是下一个波形的第一个点，也就是0,通过设置sym参数解决。这与调用linspace时指定endpoint=False类似，丢掉最后一个点。

[Python] 纯文本查看复制代码

1

2

3

4

5

6

signal.hann(8)
#array([0.        , 0.1882551 , 0.61126047, 0.95048443, 0.95048443,
#       0.61126047, 0.1882551 , 0.        ])
signal.hann(8, sym=0)
#array([0.        , 0.14644661, 0.5       , 0.85355339, 1.        ,
#       0.85355339, 0.5       , 0.14644661])

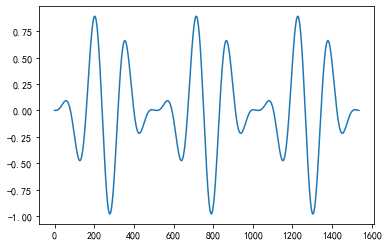

将hann窗与50hz相乘，它的曲线会更加平滑。

之前的非整数周期加了hann窗之后的结果如下图所示：

频谱平均

　　对于频谱特性不随时间变化的信号，例如引擎、压缩机等机器噪声，可以对其进行长时间的采样，然后分段进行FFT计算，最后对每个频率分量的幅值求其平均值可以准确地测量信号的频谱，测试随机数序列频谱如下所示

[Python] 纯文本查看复制代码

01

02

03

04

05

06

07

08

09

10

11

12

def average_fft(x, fft_size):[/align][align=left]    n = len(x) // fft_size * fft_size
    tmp = x[:n].reshape(-1, fft_size)  #将n行转成n列，转为一个二维数组
    tmp *= signal.hann(fft_size, sym=0)
    xf = np.abs(np.fft.rfft(tmp)/fft_size)
    avgf = np.average(xf, axis=0)
    return 20*np.log10(avgf)
[/align][align=left] 结果为[/align][align=left][img=279,100]https://img2018.cnblogs.com/blog/1800229/201909/1800229-20190919145733755-125985719.png[/img]这个频谱的能量趋近于一条直线，每个窗的能量相差不大，被称为白色噪声。[/align][list]
[*][size=18pt] 快速卷积[/size]
[/list][align=left]　　信息处理可看作是将原始信号与一个信号进行卷积，也就需要考虑运算效率。这部分主要是比较FFT和直接卷积的运算效率[/align][align=left]x = np.random.rand(100000) - 0.5
xf = average_fft(x, 512)
pl.plot(xf)
pl.show()

[Python] 纯文本查看复制代码

01

02

03

04

05

06

07

08

09

10

11

12

13

def fft_convolve(a,b):
    n = len(a)+len(b)-1
    N = 2**(int(np.log2(n))+1)          #FFT的长度：大于n的最小的2的整数次幂
    A = np.fft.fft(a, N)
    B = np.fft.fft(b, N)
    return np.fft.ifft(A*B)[:n]

if __name__ == "__main__":
    a = np.random.rand(128)
    b = np.random.rand(128)
    c = np.convolve(a,b)

    print (np.sum(np.abs(c - fft_convolve(a,b))))

结果为1.865645261656436e-12，也就是说FFT和普通卷积的结果相差很小，但速度却快很多。

分段运算

　　对于输入信号 x 和系统向量（eg:FIR滤波器）h而言，x的长度不固定，h的长度固定。为了加快卷积效率，我们需要x和h的长度相当，也就是说对x进行分段处理，这种分段算法被称为overlap-add运算。但是由于FFT在两个数组的分段长度相当时最为有效，因此在实时性要求很强的系统中，采用直接卷积会更好一些。

[Python] 纯文本查看复制代码

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

import numpy as np[/align]x = np.random.rand(1000)
h = np.random.rand(101)
y = np.convolve(x, h)

N = 50 # 分段大小
M = len(h) # 滤波器长度

output = []

#缓存初始化为0
buffer = np.zeros(M+N-1,dtype=np.float64)

for i in range(int(len(x)/N)):
    #从输入信号中读取N个数据
    xslice = x[i*N:(i+1)*N]
    #计算卷积
    yslice = np.convolve(xslice, h)
    pl.cla()
    pl.plot(yslice)
    #将卷积的结果加入到缓冲中
    buffer += yslice
    #输出缓存中的前N个数据，注意使用copy，否则输出的是buffer的一个视图
    output.append( buffer[:N].copy() )
    #缓存中的数据左移动N个元素
    buffer[0:M-1] = buffer[N:]
    #后面的补0
    buffer[M-1:] = 0

#将输出的数据组合为数组
y2 = np.hstack(output)
#计算和直接卷积的结果之间的误差
print (np.sum(np.abs( y2 - y[:len(x)] ) ))

Hilbert 变换

　　Hilbert变换能在振幅保持不变的情况下将输入信号的相角偏移90度，简单地说就是能将正弦波形转换为余弦波形。

[Python] 纯文本查看复制代码

01

02

03

04

05

06

07

08

09

10

11

12

13

14

from scipy import fftpack
import numpy as np
import matplotlib.pyplot as pl

# 产生1024点4个周期的正弦波
t = np.linspace(0, 8*np.pi, 1024, endpoint=False)
x = np.sin(t)

# 进行Hilbert变换
y = fftpack.hilbert(x)
pl.plot(x, label=u"原始波形")
pl.plot(y, label=u"Hilbert转换后的波形")
pl.legend()
pl.show()

结果如下所示：

　　Hilbert变换后可将直流分量变为0，正频率成分偏移+90度，负频率成分偏移-90度。它也可用来进行包络检波。

[Python] 纯文本查看复制代码

01

02

03

04

05

06

07

08

09

10

11

12

13

import numpy as np
import pylab as pl
from scipy import fftpack

t = np.arange(0, 0.3, 1/20000.0)
x = np.sin(2*np.pi*1000*t) * (np.sin(2*np.pi*10*t) + np.sin(2*np.pi*7*t) + 3.0)
hx = fftpack.hilbert(x)

pl.plot(x, label=u"载波信号")
pl.plot(np.sqrt(x**2 + hx**2), "r", linewidth=2, label=u"检出的包络信号")
pl.title(u"使用Hilbert变换进行包络检波")
pl.legend()
pl.show()
