微型计算机

理解微型计算机的工作原理才能更好的理解计算机、芯片、单片机等等的工作机理。本文从微机原理出发，整理相关知识并梳理，加深对计算机的理解。

基础电路

计算机由集成电路构成，可以说计算机是跑在芯片上的，芯片包括CPU芯片例如Intel生产的芯片，以及外设更多的单片机芯片如ARM等，后者是将CPU和一些存储器和外设集成在一个芯片上。所有的芯片均是由基本的门电路构成的，而门电路可以由硅单质掺杂形成的二极管和三级管构成，因此芯片通电后才能实现电平逻辑的变化。

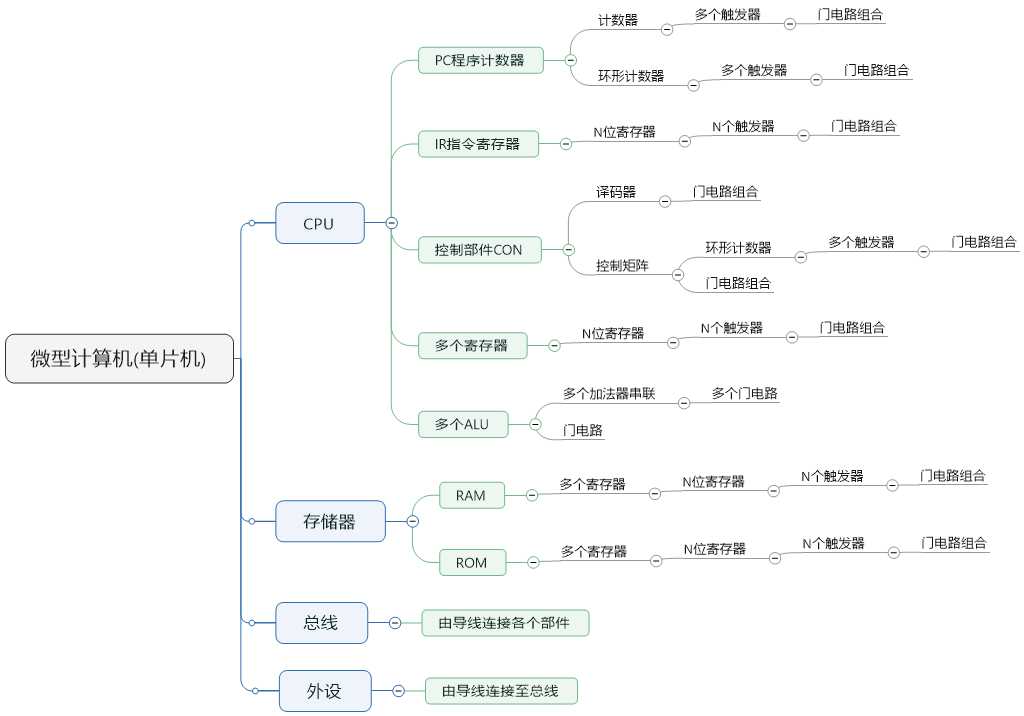

上面大概梳理了一下不同器件的组成关系，可以看出芯片最终是由无数个门电路和相连的导线构成的，这也是为什么今天的芯片设计相关的视频介绍中往往以P型或N型半导体的构造为起点，由PN结构成的二极管和三极管组成的门电路是这个庞大工程的起点。

逻辑电路

逻辑电路是集成电路的最小单元，由3种基本门电路组成，

• 门电路
  • 基本门电路
    • 非门：$Y = \overline A \(，或门：\)Y=A+B\(，与门：\)Y=AB$
  • 复杂逻辑电路(自行查找)
    • 或非门，与非门，异或门，异或非门，异或同门，缓冲器（\(Y=A\),阻值变小）
• 门电路在芯片中的实现：
  • 由硅单质经掺杂腐蚀等工艺形成P型半导体和N型半导体，两者相连部分叫PN结，PN结在正向电流时可导通，反向电流时阻断，具备单向导电性。在PN结上加入导线和封装，则构成一个二极管，由两个PN结构成一个三极管

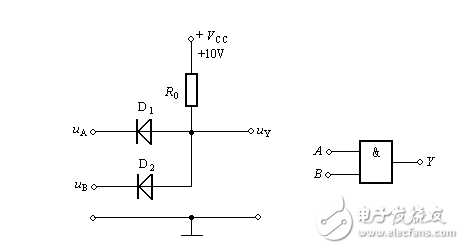

  • 由于二极管的单向导电性，可以构成门电路（以与门为例）：
  •

基本运算与加法电路

• 半加器
  • 两个二进制数（A和B）相加，最低位会产生两个结果，分别是和（S）和进位（C）,能够实现一个二进制位加法运算的电路即半加器，半加器可以这样设计门电路（根据A、B相加后的运算结果）：\(S=A \oplus B\),\(C=AB\)
• 全加器
  • 将A、B、C一同运算产生S和新的进位C称之为全加器，全加器和半加器统称加法器，全加器相互串联即构成了二进制数的加法运算，常见的8位、16位、32位、64位为CPU的寄存器位数，不要混淆为加法器的个数（也和总线位数有关）。
  • 现在一个CPU中含有的加法器个数非常巨大。
• 基本运算的实现（二进制）：
  • 减法：由加法计算A和B的补码即为减法
  • 乘除法：由移位实现

基本组成电路

算数逻辑单元ALU

可进行加减法运算和逻辑运算的单元，计算机程序可以认为是程序和数据的组合，ALU即负责执行程序运算逻辑

触发器

• RS触发器，S指置位，R指复位，RS触发器可接一个时钟CLK用于运算同步，由于RS同时为低时会使输出无法确定，因此引入D触发器
• D触发器，D端为高，表现为S置位，D端为低表现为R复位，CLK在边沿变化时执行D触发器动作可以做到动作一致
• JK触发器是RS触发器的改进，相比RS触发器，在RS(JK)端同时为高时Q表现为反码，同时为低时Q表现为锁定，JK触发器可用用在计数器中。

• JK触发器在JK均为低时

  寄存器

• 一个触发器即一位寄存器，可知32位寄存器至少含有32个触发器

• 寄存器包括累加器，缓存器，计数器，可以知道用于缓存数据的寄存器由多个触发器连接而成，而每个触发器又是由多个门电路构成。

总线结构

• 三态输出电路：为了能够使用一组数据线（数据线条数取决于寄存器位数）便可以使任意两个寄存器相连

  • E	A	B
    0	1	高阻
    0	0	高阻
    1	1	1
    1	0	0

    • E为控制，记L为装入门，L管理对寄存器装入数据，E管理由寄存器的输出。即在L打开时，寄存器可写入数据，而此时总线上的数据即被写入寄存器，当L关闭E打开时，总线上数据被寄存器更新。

• 根据寄存器位数可以得到总线的位数，同时还需要总线控制字CON确定数据的流向（从A寄存器到B寄存器还是从B寄存器到A寄存器），每次控制字中只有两位为高，其余均为低。

存储器

• 存储器可以认为是一大群寄存器构成的寄存器堆，根据使用的需要分为ROM和RAM，PROM可以认为是RAM和ROM的功能均支持。
• 数据线个数决定了每个地址有多少位数据可以取，地址线的个数决定了可以访问多少个地址。

基本工作原理

一个简化的微型计算机

该计算机实现一个简单的功能，计算A和B的加减法后停止。

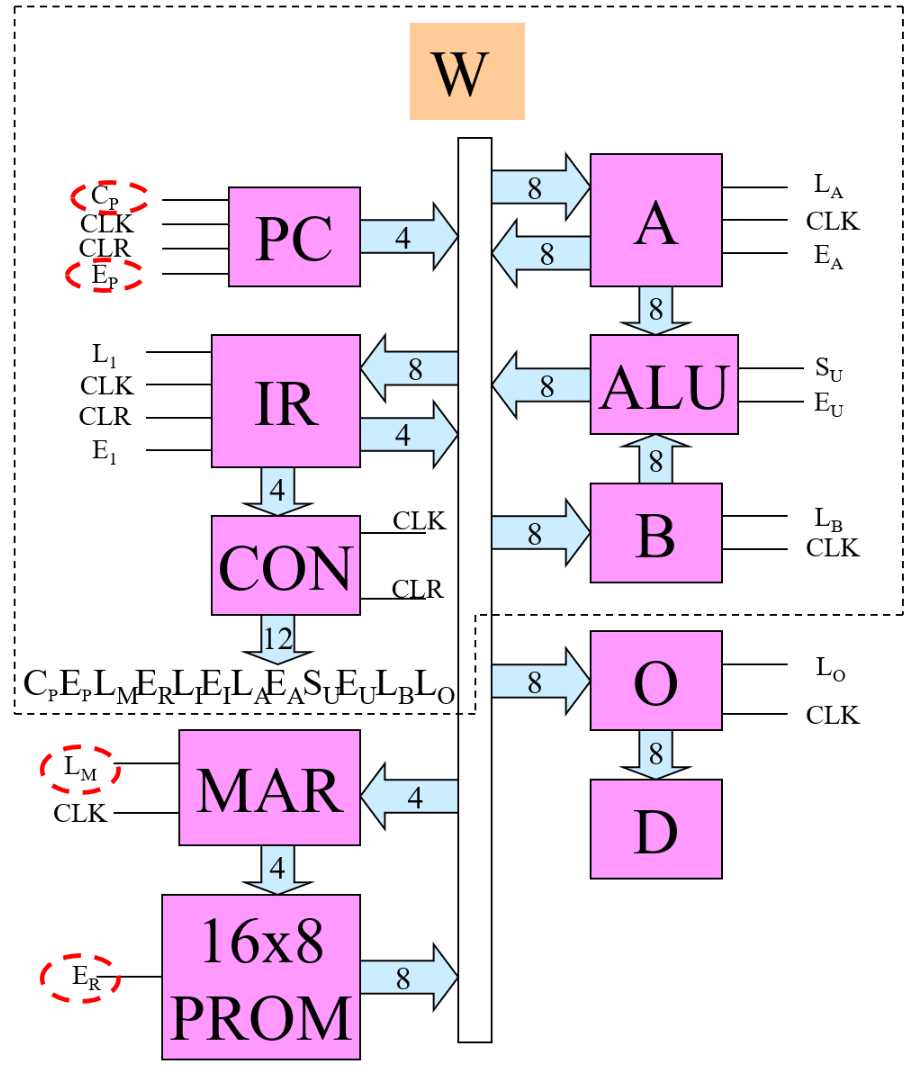

• 虚线框内可以认为是计算机的CPU，MAR和PROM构成存储器，O和D构成外设，将这些电路集成到一个芯片即为单片机。

• PROM为8位，16个单元，即16个字节

• CON总线控制字共12位，PROM存8位的指令字，经IR通过总线W取出后取高4位为指令，低4位为地址

指令系统与程序设计

• 假设支持5条指令，LDA：将数据送入累加器A，ADD：加法运算，SUB：减法运算，OUT输出，HLT停机
• 将指令与二进制操作码对应起来：LDA:0000,ADD:0001,SUB:0010,OUT:1110,HLT:1111

• 操作码的定义与xx有关

• 程序设计：

  • 将PROM前8个字节给程序，后8个字节给数据，可知这个计算机只能执行8条指令以内的操作，操作的数据只有8个字节

  • 假设执行的操作为（R9表示PROM第9个字节，RA等以此类推）：

  • LDA R9
    ADD RA
    ADD RB
    ADD RC
    SUB RD
    OUT
    HLT

  • 翻译为目的程序：

  • ;PROGRAM:16+20+24+28-32
    0000 1001
    0001 1010
    0001 1011
    0001 1100
    0010 1101
    1110 0000
    1111 0000
    0000 0000
    ;DATA
    0001 0000;16
    0001 0100;20
    0001 1000;24
    0001 1100;28
    0010 0000;32
    0000 0000
    0000 0000
    0000 0000

  • 注意，这里只是将汇编翻译为操作码

执行过程

假设环形计数器的位数是6位，则一个固定周期的CPU在可分为3个机器节拍的取指周期和3个节拍的执行周期，即一条指令的执行占用6个机器节拍，6个最小的时钟。不同的CPU在指令节拍个数上有所不同

• 取指周期：
  • PC是程序计数器，这里计数范围为0-15，即0000-1111，上电复位时为0，PC被送入MAR时表示要取出的地址为0，即程序0000 1001，因此可以理解为程序从0地址开始执行。CON为011000000000
  • 从MAR取出的指令被送入IR，将高4位解析给CON，低4位解析为地址，CON为000110000000
  • PC加1，CON为100000000000
• 执行周期：
  • 以LDA R9为例：LDA的操作码为0，设计逻辑门使CON送入0时执行以下动作：
    • \(E_I=1\)将IR低4位送入总线，\(L_M=1\),MAR将总线的地址数据送给PROM，CON变为001001000000
      • 将R9放入累加器A，CON变为000100100000
      • 空拍，保持指令执行时间固定，CON为000000000000

控制部件

以LDA R9为例，LDA的操作码被定义为0000，而将0000翻译为CON的控制字的逻辑实现则需要指令译码器。译码器将操作码翻译为指令动作，在控制部件中，一个指令动作相当于一条信号线，假设一个CPU支持100条指令，则相当于操作码需要8位，输出100条信号线，再将这100条信号线与CON字映射起来：

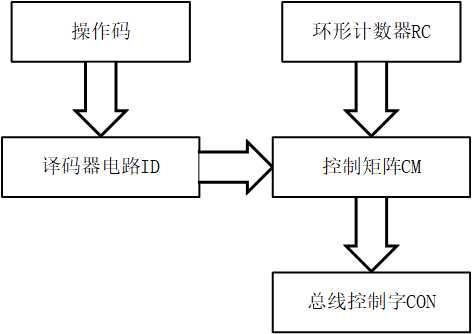

这个过程中，操作码首先经过译码器电路翻译出执行的指令动作信号线，指令动作与一组CON控制字对应（上面的例子中LDA对应了3条CON），控制矩阵电路将RC和指令动作组合成一系列总线控制字，实现程序执行。

计算机的功能取决于CPU部分，而CPU部分取决于控制器的功能

其他技术

• 流水线技术：取指和执行可同时进行，采用流水线方式
• CACHE：高速缓存，CPU在访问存储器前先通过CACHE进行访问，如果指令存在则直接取走，不存在则访问存储器，提高了CPU访问存储器的速度
• 虚拟存储器：通过虚拟映射方式扩大可执行的范围，当程序大于RAM时可分批从存储器拷贝

微机原理知识梳理
