华为防火墙NAT控制详细介绍

时间：2019-10-28 21:50:54      阅读：145      评论：0      收藏：0      [点我收藏+]
一。NAT分类
NAT No-pat：类似于Cisco的动态转换，只转化源IP地址，网络地址，不转化端口，属于多对多转换，不能节约公网IP地址，使用较少
NAPT：（网络地址和端口转换）类似与Cisco的PAT转换，NAPT即转换报文的源地址，又转换源端口，
出接口地址：（Easy-IP）转换方式简单，和NAPT一样，即转换源地址又转换源端口，属于多对一转换
Smart NAT（智能转换）：通过预留一个公网地址进行NAPT转换
三元组NAT：与源IP地址，源du端口和协议类型有关的一种转换
二，黑洞路由
源地址转换场景下的环路和无效ARP问题
技术分享图片
技术分享图片
三，Server-map表

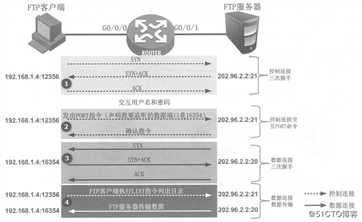

通过Server-map表解决FTP数据传输问题
技术分享图片

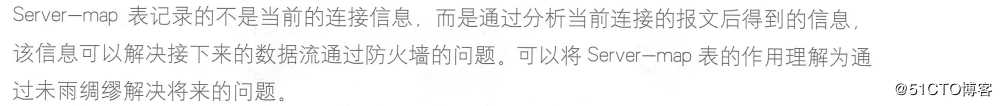

会话表记录的是连接信息，包括连接状态
技术分享图片
Server-map在NAT中的应用
技术分享图片
技术分享图片
正向条目携带端口信息，用来使外部用户访问202.96.1.10时直接通过Server-map表进行目标地址转换
反向条目不携带端口信息，且目标地址时任意的，用来使服务器可以访问互联网前提是必须是TCP协议，

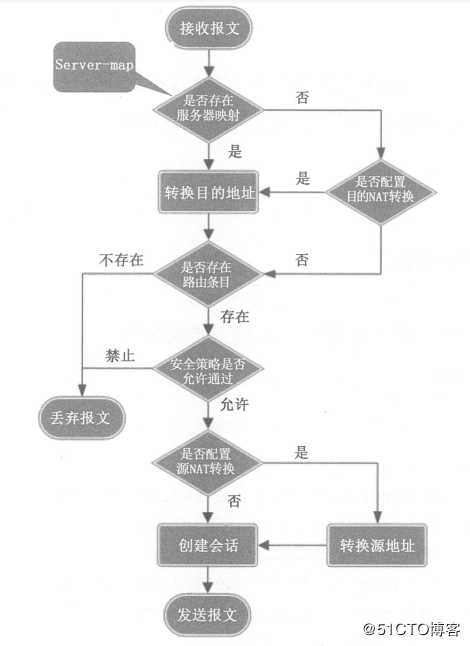

四，NAT对报文的处理流程
技术分享图片

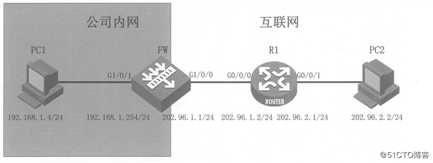

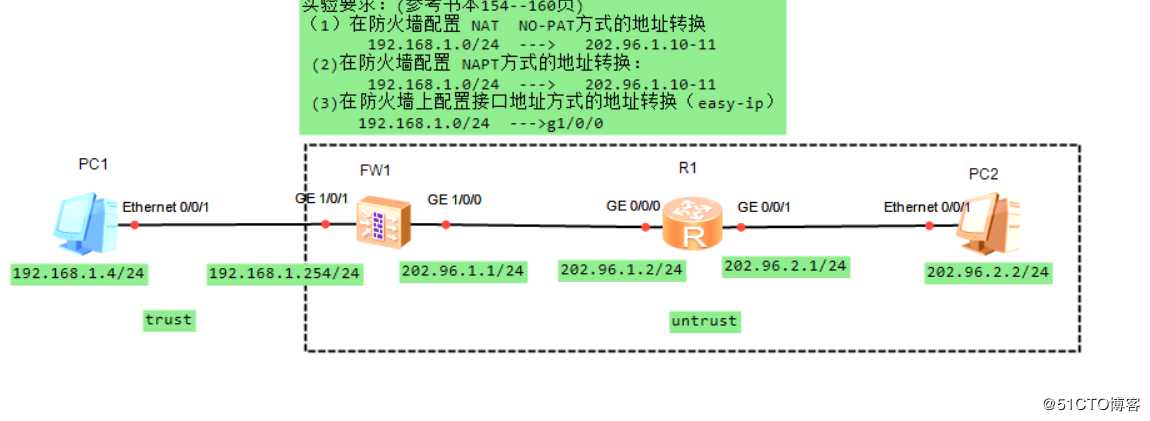

NAT配置（三种方法）
技术分享图片
(1)NAT No-pat
技术分享图片
走一条默认路由

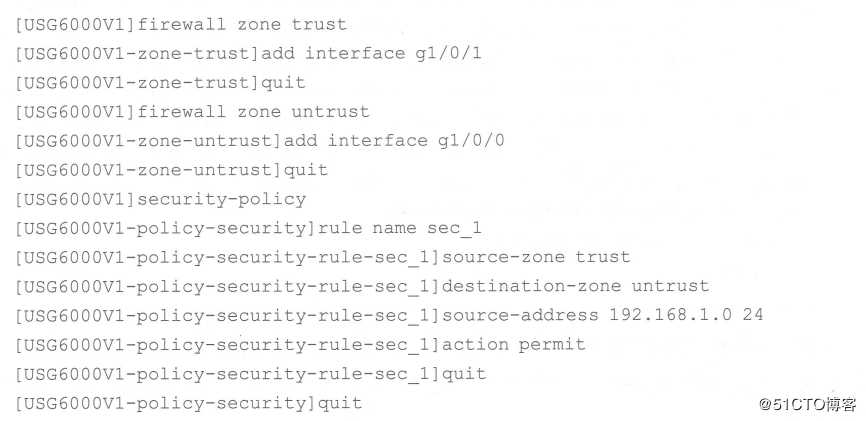

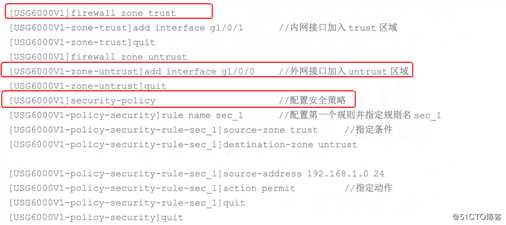

配置安全策略
技术分享图片

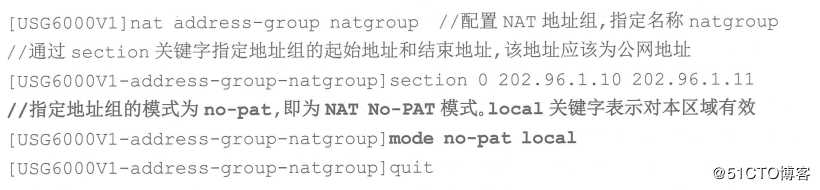

配置NAT地址组，地址组中，地址对应的是公网IP
技术分享图片

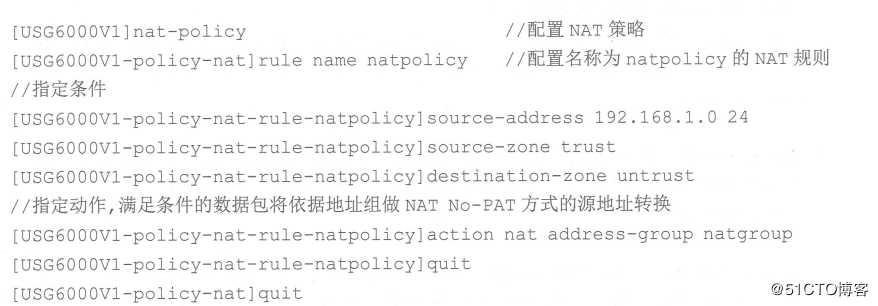

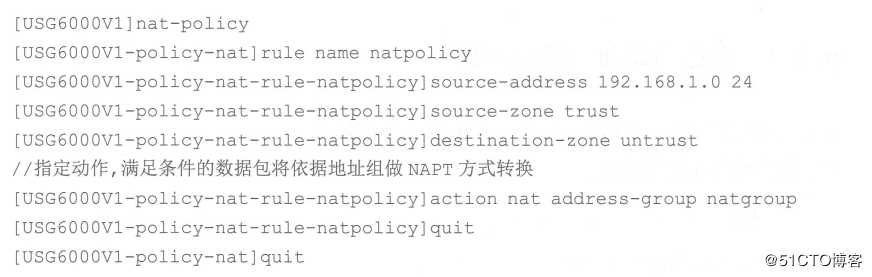

配置NAT策略
技术分享图片
针对转换后的全局地址（NAT地址组中的地址）配置黑洞路由
技术分享图片

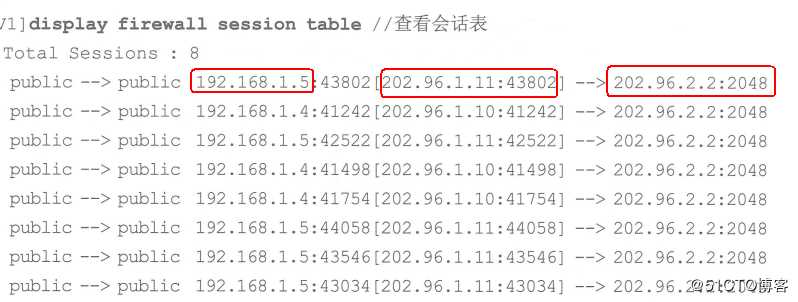

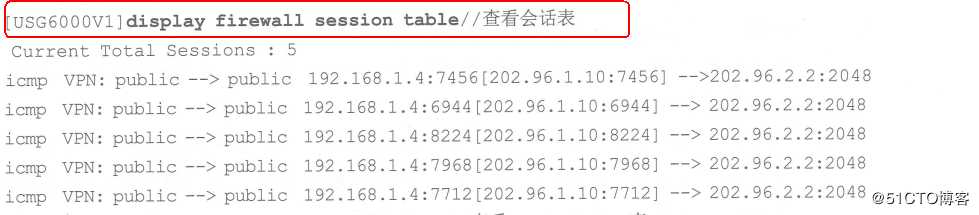

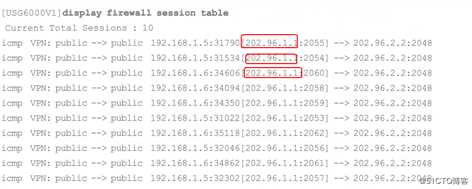

验证NAT配置，用PC1可以ping外网的PC2，可以查看会话表![]技术分享图片
三个红框表示为源地址，转化的地址，访问的地址

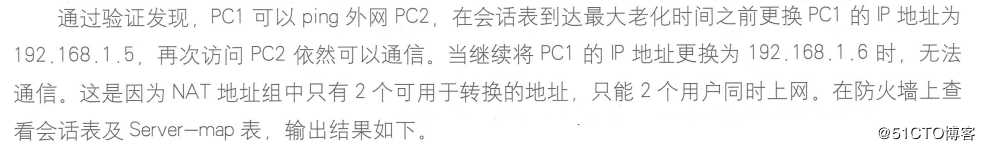

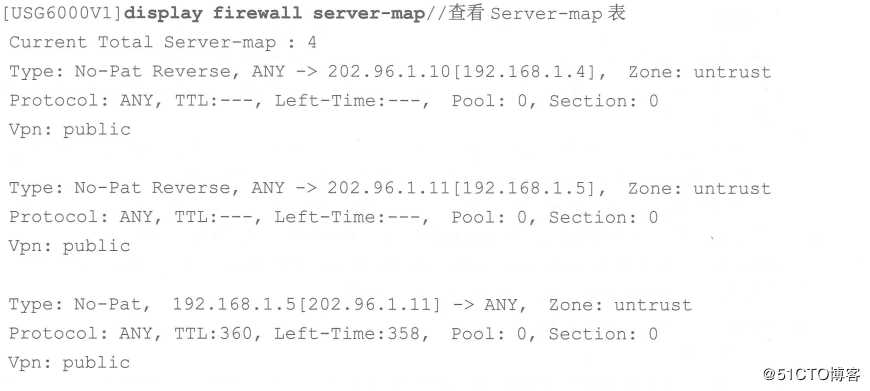

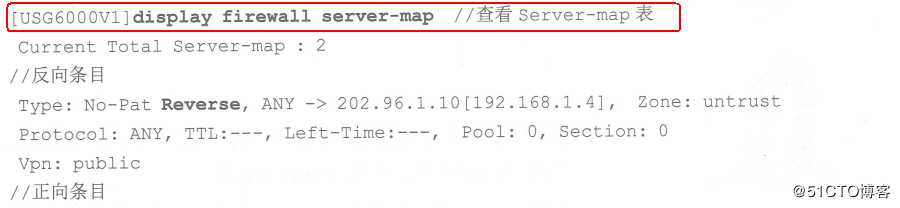

也可以查看Server-map表
技术分享图片
技术分享图片

（2）NAPT的配置
还是上面的图，重做NAPT

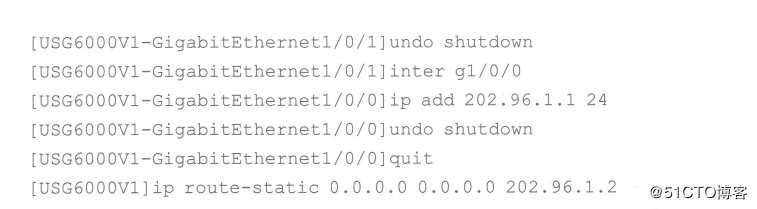

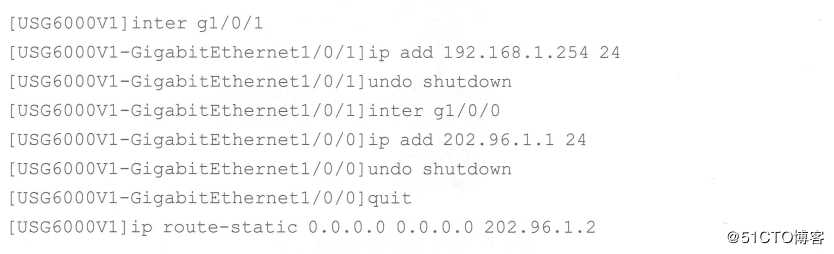

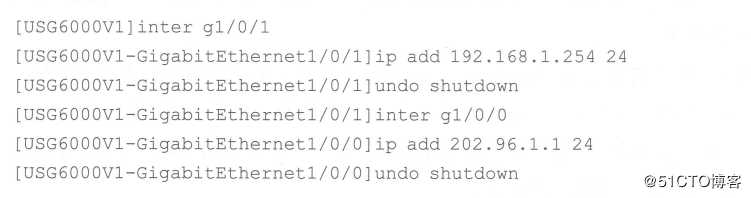

配置IP
技术分享图片
技术分享图片

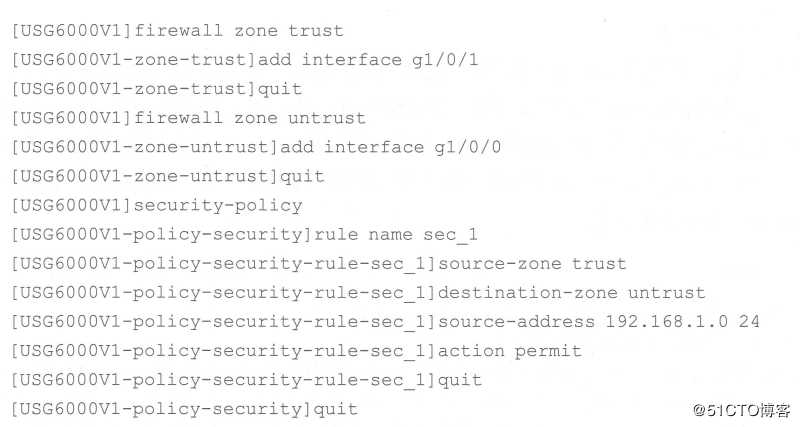

配置安全策略
技术分享图片

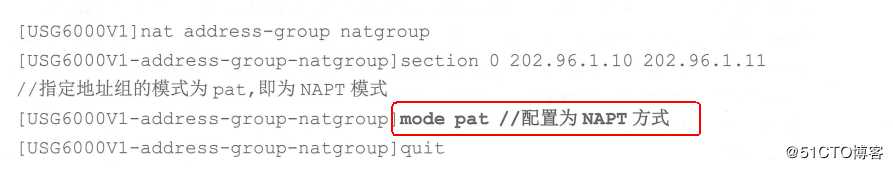

配置NAT地址组，地址组中对应的是公网IP
技术分享图片
配置NAT策略
技术分享图片
配置路由黑洞
技术分享图片

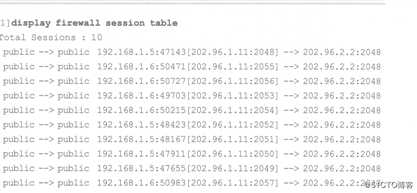

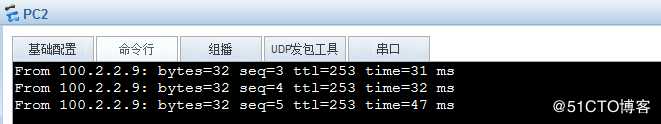

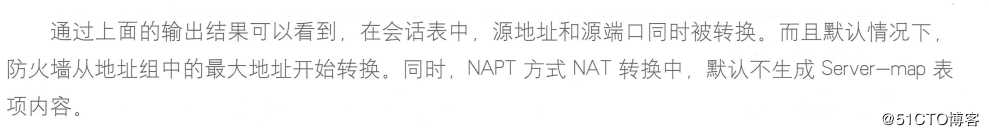

验证结果用PC1ping外网PC2
技术分享图片
技术分享图片
（3）出接口地址（Easy-IP）就是用R1路由器的g0/0/1的接口去访问PC2（重新配置）
配置IP
技术分享图片
技术分享图片
配置安全策略
技术分享图片

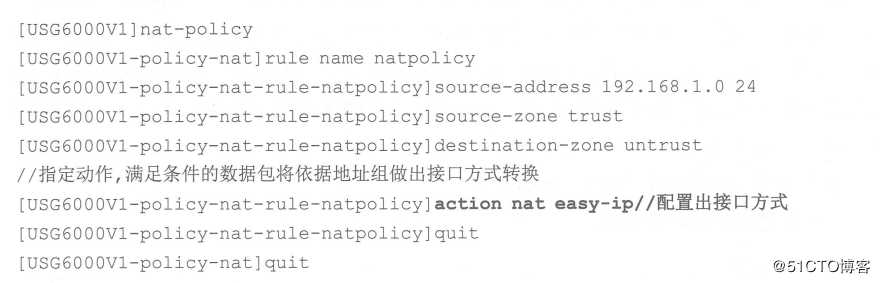

配置NAT策略
技术分享图片
验证可以发现，都是转换的R1路由器g0/0/1接口IP去访问的
技术分享图片

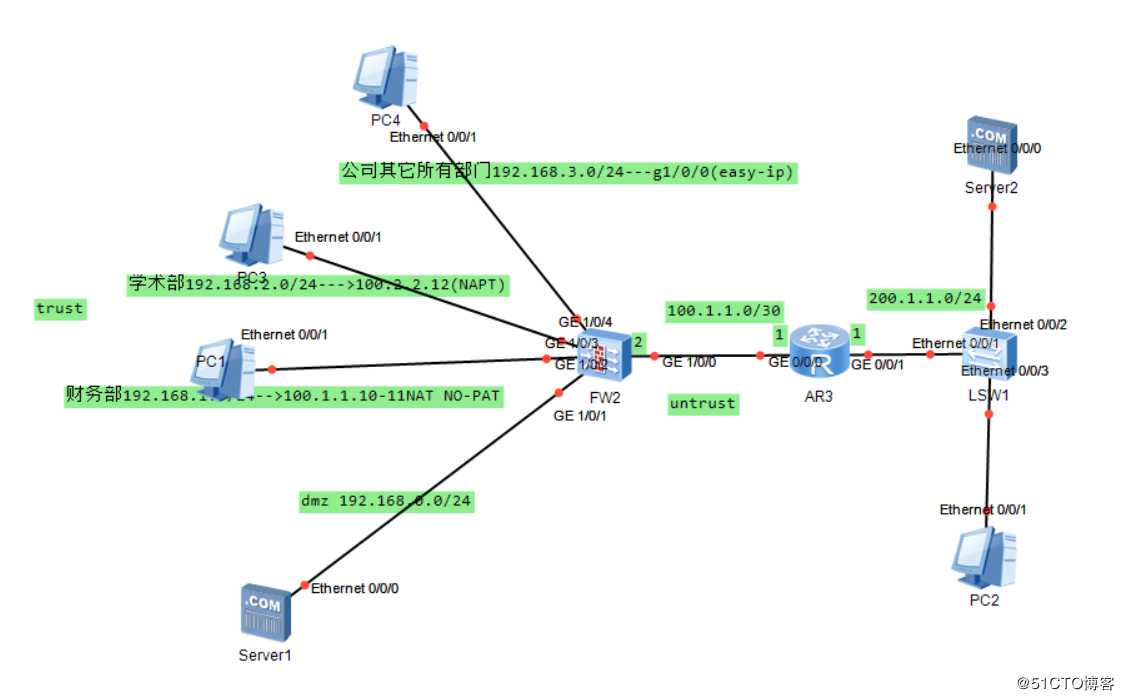

五，综合案例
要求：

  1. 财务主机通过no-pat访问internet（使用100.2.2.10-11）
  2. 学术部主机通过napt访问internet（使用100.2.2.12）
  3. 公司其它部门通过g1/0/0访问internet
  4. 配置natserver发布dmz中的服务器（使用100.2.2.9）
    技术分享图片
    一、财务主机通过no-pat访问internet
    1.配置网络参数及路由
    [USG6000V1] int g1/0/2
    [USG6000V1-GigabitEthernet1/0/2] ip add 192.168.1.1 24
    [USG6000V1-GigabitEthernet1/0/2] undo sh
    Info: Interface GigabitEthernet1/0/2 is not shutdown.
    [USG6000V1-GigabitEthernet1/0/2] quit
    [USG6000V1] int g1/0/0
    [USG6000V1-GigabitEthernet1/0/0] ip add 100.1.1.2 30
    [USG6000V1-GigabitEthernet1/0/0] undo sh
    [USG6000V1-GigabitEthernet1/0/0] quit
    [USG6000V1] i proute-static 0.0.0.0 0.0.0.0 100.1.1.1
    2.配置安全策略
    [USG6000V1] firewall zone trust
    [USG6000V1-zone-trust] add int g1/0/2
    [USG6000V1-zone-trust] quit
    [USG6000V1] firewall zone untrust
    [USG6000V1-zone-untrust] add int g1/0/0
    [USG6000V1-zone-untrust] quit
    [USG6000V1] security-policy
    [USG6000V1-policy-security] rule name sec_1
    [USG6000V1-policy-security-rule-sec_1] source-address 192.168.1.0 24
    [USG6000V1-policy-security-rule-sec_1] destination-zone untrust
    [USG6000V1-policy-security-rule-sec_1] action permit
    3.配置nat地址组，地址池中的地址对应的是公网地址
    [USG6000V1-policy-security] quit
    [USG6000V1] nat address-group natgroup
    [USG6000V1-address-group-natgroup] section 0 100.2.2.10 100.2.2.11
    [USG6000V1-address-group-natgroup] mode no-pat local
    [USG6000V1-address-group-natgroup]
    4.配置nat策略
    [USG6000V1] nat-policy
    [USG6000V1-policy-nat] rule name natpolicy
    [USG6000V1-policy-nat-rule-natpolicy] source-address 192.168.1.0 24
    [USG6000V1-policy-nat-rule-natpolicy] destination-zone untrust
    [USG6000V1-policy-nat-rule-natpolicy] action nat address-group natgroup
    [USG6000V1-policy-nat-rule-natpolicy] quit
    [USG6000V1-policy-nat] quit
    5.针对转换后的全局地址配置黑洞路由
    [USG6000V1] ip route-static 100.2.2.10 32 null 0
    [USG6000V1] ip route-static 100.2.2.11 32 null 0
    6.配置r1（isp）
    <Huawei>sys
    Enter system view, return user view with Ctrl+Z.
    [Huawei] sysname r1
    [r1] undo info ena
    [r1] int g0/0/0
    [r1-GigabitEthernet0/0/0] ip add 100.1.1.1 30
    [r1-GigabitEthernet0/0/0] int g0/0/1
    [r1-GigabitEthernet0/0/1] ip add 200.1.1.1 24
    [r1-GigabitEthernet0/0/1] undo sh
    [r1-GigabitEthernet0/0/1] quit
    [r1] ip route-static 100.2.2.8 29 100.1.1.2

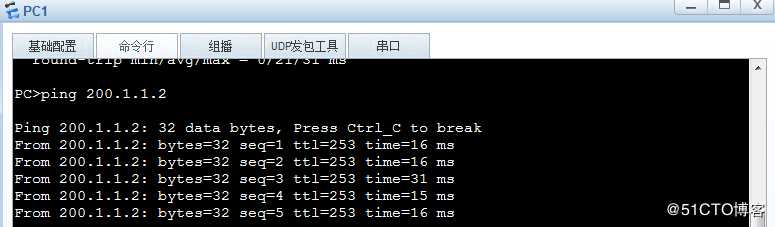

    7.测试：从财务客户机上访问internet服务器
    技术分享图片
    二、学术部主机通过napt访问internet（使用100.2.2.12）
    1.配置网络参数
    [USG6000V1] int g1/0/3
    [USG6000V1-GigabitEthernet1/0/3] ip add 192.168.2.1 24
    [USG6000V1-GigabitEthernet1/0/3] quit
    [USG6000V1] firewall zone trust
    [USG6000V1-zone-trust] add int g1/0/3
    [USG6000V1-zone-trust]q uit
    2.配置安全策略
    [USG6000V1] security-policy
    [USG6000V1-policy-security-rule-sec_2] source-address 192.168.2.0 24
    [USG6000V1-policy-security-rule-sec_2] destination-zone untrust
    [USG6000V1-policy-security-rule-sec_2] action permit
    [USG6000V1-policy-security-rule-sec_2] quit
    3.配置nat地址组
    [USG6000V1] nat address-group natgroup_2.0
    [USG6000V1-address-group-natgroup_2.0] section 0 100.2.2.12 100.2.2.12
    [USG6000V1-address-group-natgroup_2.0] mode pat
    [USG6000V1-address-group-natgroup_2.0] quit
    4.配置nat策略
    [USG6000V1] nat-policy
    [USG6000V1-policy-nat] rule name natpolicy_2.0
    [USG6000V1-policy-nat-rule-natpolicy_2.0] source-address 192.168.2.0 24
    [USG6000V1-policy-nat-rule-natpolicy_2.0] destination-zone untrust
    [USG6000V1-policy-nat-rule-natpolicy_2.0] action nat address-group natgroup_2.0
    [USG6000V1-policy-nat-rule-natpolicy_2.0] quit
    [USG6000V1-policy-nat] quit
    5.针对转换后的全局地址，配置黑洞路由
    [USG6000V1] ip route-static 100.2.2.12 32 null 0
    6.验证nat配置
    .技术分享图片
    三、出接口地址（easy-ip）使公司其它部门通过g1/0/0访问internet

    1.配置网络参数
    [USG6000V1] int g1/0/4
    [USG6000V1-GigabitEthernet1/0/4] ip add 192.168.3.1 24
    [USG6000V1-GigabitEthernet1/0/4] quit
    [USG6000V1] firewall zone trust
    [USG6000V1-zone-trust] add int g1/0/4
    [USG6000V1-zone-trust]
    2.配置安全策略
    [USG6000V1] security-policy
    [USG6000V1-policy-security] rule name sec_3
    [USG6000V1-policy-security-rule-sec_3] source-address 192.168.3.0 24
    [USG6000V1-policy-security-rule-sec_3] destination-zone untrust
    [USG6000V1-policy-security-rule-sec_3] action permit
    [USG6000V1-policy-security-rule-sec_3] quit
    [USG6000V1-policy-security] quit
    3.配置nat策略
    [USG6000V1] nat-policy
    [USG6000V1-policy-nat] rule name natpolicy_3.0
    [USG6000V1-policy-nat-rule-natpolicy_3.0] source-address 192.168.3.0 24
    [USG6000V1-policy-nat-rule-natpolicy_3.0] destination-zone untrust
    [USG6000V1-policy-nat-rule-natpolicy_3.0] action nat easy-ip
    [USG6000V1-policy-nat-rule-natpolicy_3.0] quit
    [USG6000V1-policy-nat] quit

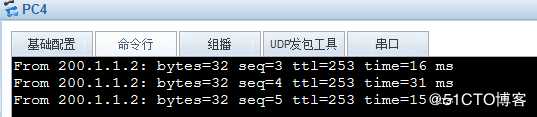

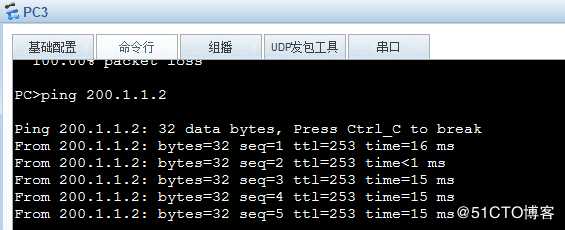

    4.验证easy-ip
    1）ping测试
    技术分享图片
    四、配置natserver发布dmz中的服务器（使用100.2.2.9）
    1.配置网络参数
    [USG6000V1-GigabitEthernet1/0/0] int g1/0/1
    [USG6000V1-GigabitEthernet1/0/1] ip add 192.168.0.1 24
    [USG6000V1-GigabitEthernet1/0/1] quit
    [USG6000V1] firewall zone dmz
    [USG6000V1-zone-dmz] add int g1/0/1
    [USG6000V1-zone-dmz] quit
    2.配置安全策略
    [USG6000V1] security-policy
    [USG6000V1-policy-security] rule name sec_4
    [USG6000V1-policy-security-rule-sec_4] source-zone untrust
    [USG6000V1-policy-security-rule-sec_4] destination-address 192.168.0.0 24
    [USG6000V1-policy-security-rule-sec_4] action permit
    [USG6000V1-policy-security] quit
    3.配置ftp应用层检测（此步骤可以省略，默认已经开启）
    [USG6000V1] firewall inter trust untrust
    [USG6000V1-interzone-trust-untrust] detect ftp
    [USG6000V1-interzone-trust-untrust] quit
    4.配置nat server
    [USG6000V1] nat server natserver global 100.2.2.9 inside 192.168.0.2
    5.配置黑洞路由
    [USG6000V1] ip route-static 100.2.2.9 32 null 0
    6.验证
    1）在互联网主机上访问dmz中的服务器
    技术分享图片
