1 实验目的

• 理解RIP路由表的建立与更新
• 感受RIP坏消息传得慢

2 实验内容

使用Packet Tracer，正确配置网络参数，使用命令查看和分析RIP路由信息。

• 建立网络拓扑结构
• 配置参数
• 分析RIP路由信息

3. 实验报告

3.1 建立网络拓扑结构

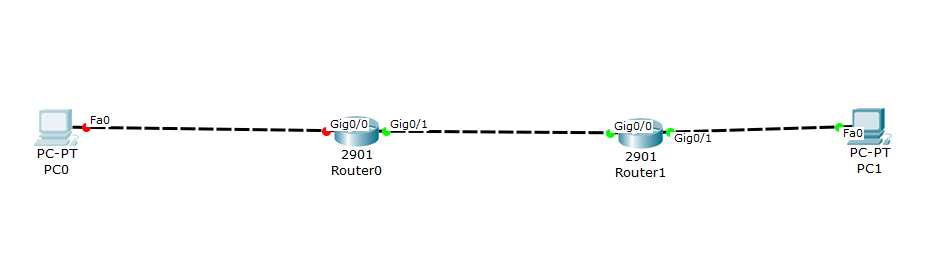

网络拓扑图如下图所示：

3.2 配置参数

• 客户端的IP地址为192.168.1.70。
• 路由器配置，R1的配置如下：

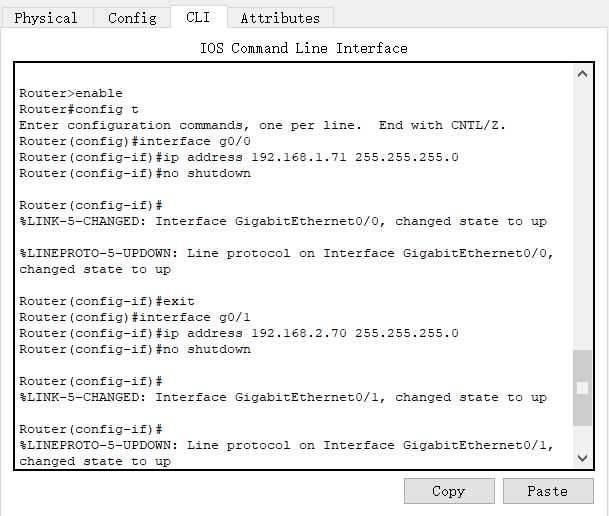

• R0的接口配置如左图所示
•
• R0的路由协议配置如左图所示

3.3 测试网络连通性

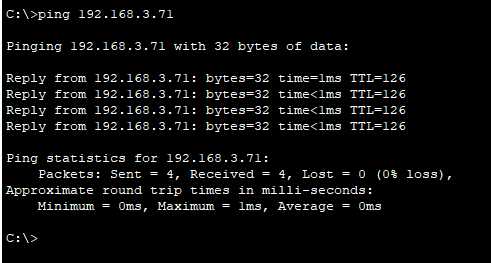

在PC1，PING PC2，测试整条链路的连通性，截图如下：

3.4 理解RIP路由表建立和更新

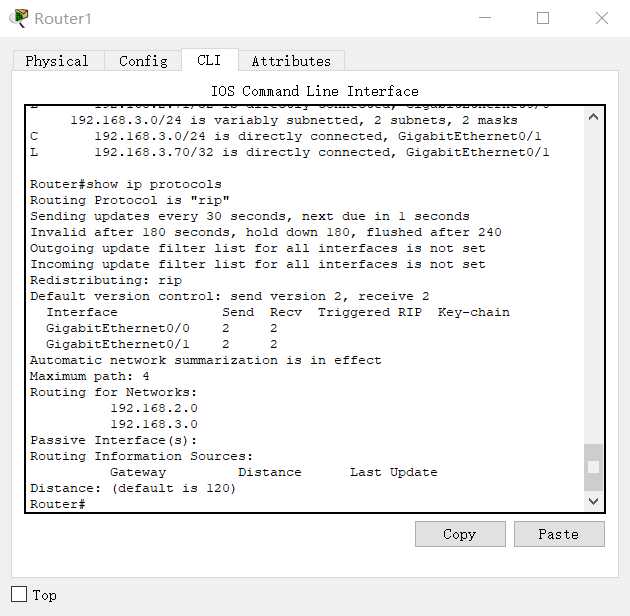

• 查看路由过程的信息show ip protocols，如下图：
•
• 分析：Routing protocol is "rip" ：路由协议是RIP， 说明已经配置RIP路由
•  Interface Send Recv Triggered RIP Key-chain

• GigabitEthernet0/0 2 2

• GigabitEthernet0/1 2 2

  ：以上说明发送和接收 RIP 更新的接口正确

• Routing for Networks:

  192.168.2.0

  192.168.3.0

  ：说明路由器通告的网络正确

• Routing Information Sources:

  Gateway Distance Last Update

  Distance: (default is 120)

  ：说明RIP 邻居有发送更新

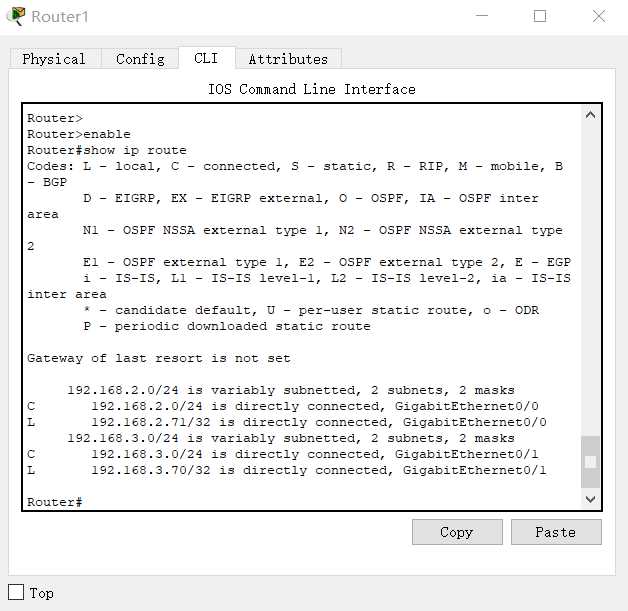

• 查路由表show ip route，如下图：
•
• C 192.168.2.0/24 is directly connected, GigabitEthernet0/0 ：192.168.2.0是直连的网段，24是255.255.255.0的缩写，要转发数据包到这一网段，通过GigabitEthernet0/0 接口
• L 192.168.2.71/32 is directly connected, GigabitEthernet0/0 ：192.168.2.71是直连的地址，要转发数据包到这一地址，通过GigabitEthernet0/0 接口

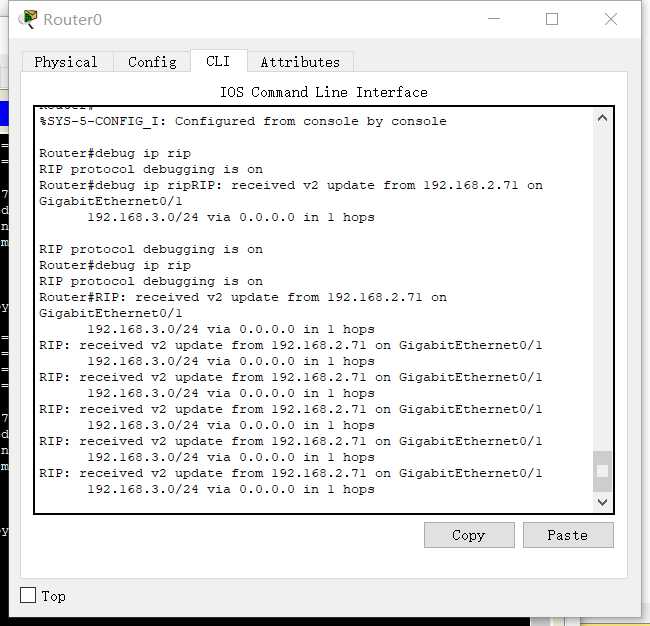

• 查看RIP发送和接收报文debug ip rip，如下图：
•

• RIP: received v2 update from 192.168.2.71 on GigabitEthernet0/1

  192.168.3.0/24 via 0.0.0.0 in 1 hops                ：从G0/1接口收到了来自R1路由器的定时更新包，通过192.168.3.0这一网段，经过1跳。

4. 理解RIP消息传得慢

通过命令shutdown关闭R1接口G0/0。在R1查看RIP路由更新信息debug ip rip，并简要（不需要每一步都分析）分析R1的路由表是如何再次收敛的。

分析：RIP路由R0每隔30秒做一次定时更新，发送路由更新包，告诉其它方R0失去了与PC0的连接路径，更新信息发送到R1的过程可能被意外延迟，期间R1仍会存有PC0的连接路径，并发出原更新包，但在收到R0的更新包后，与自己的相对比，发现PC0已经不可达，从而作出更新，最终该网络中的路由完成收敛。
