3.1 建立网络拓扑结构

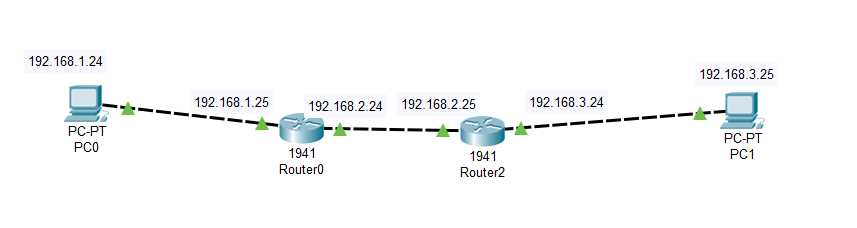

网络拓扑图如下图所示：

3.2 配置参数

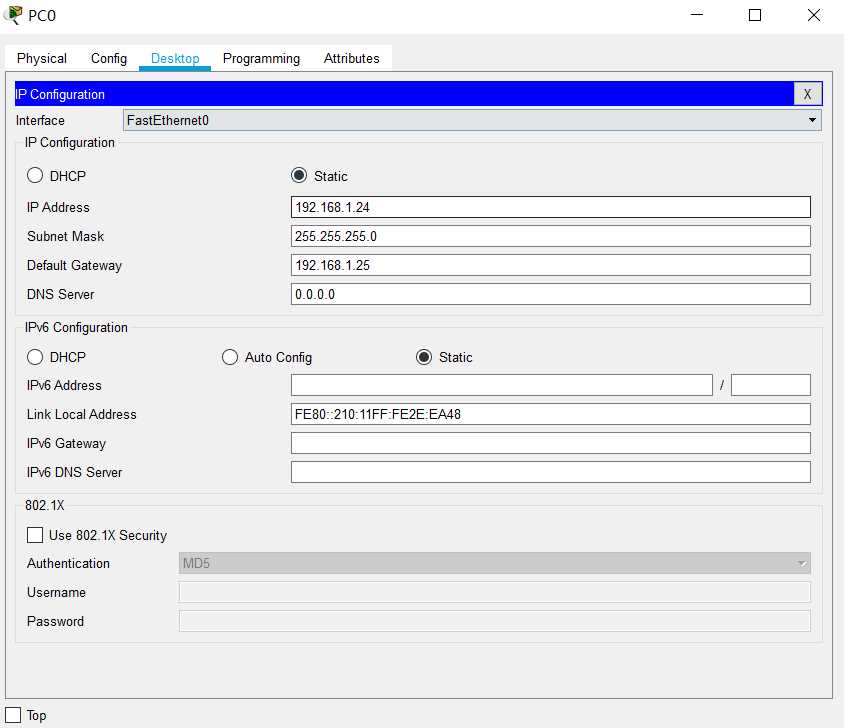

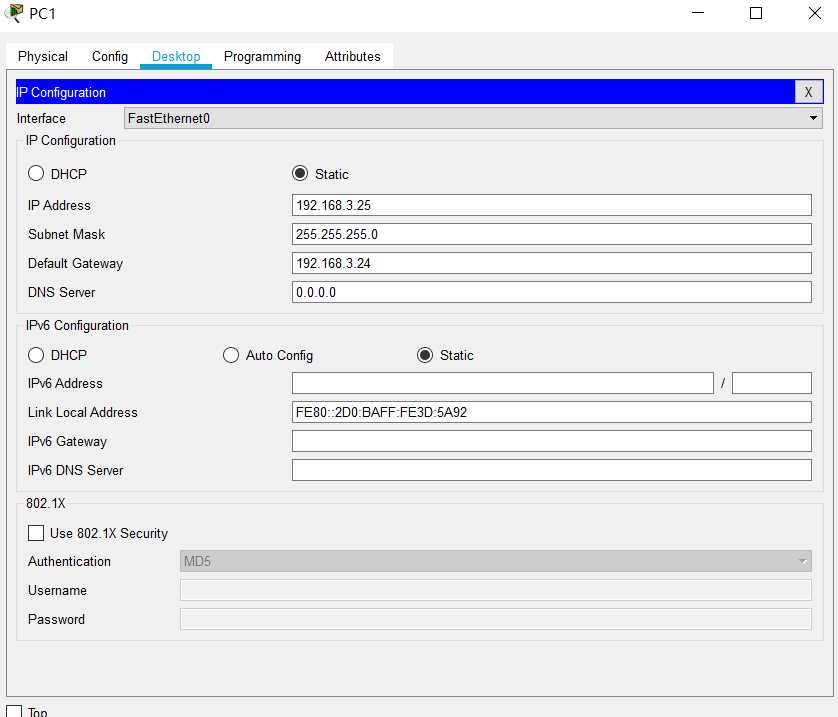

客户端的IP地址：192.168.1.24，另一个客户端IP地址为：192.168.3.25

路由器配置：

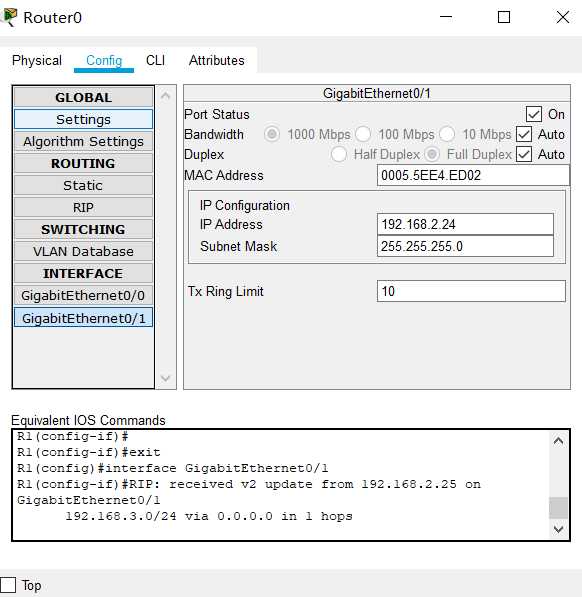

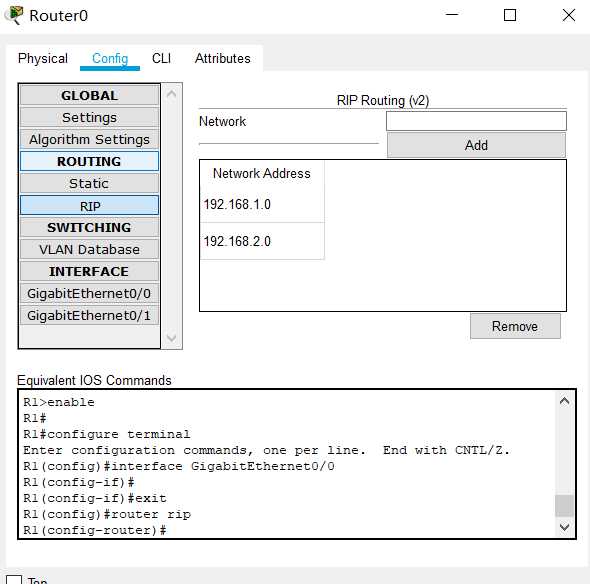

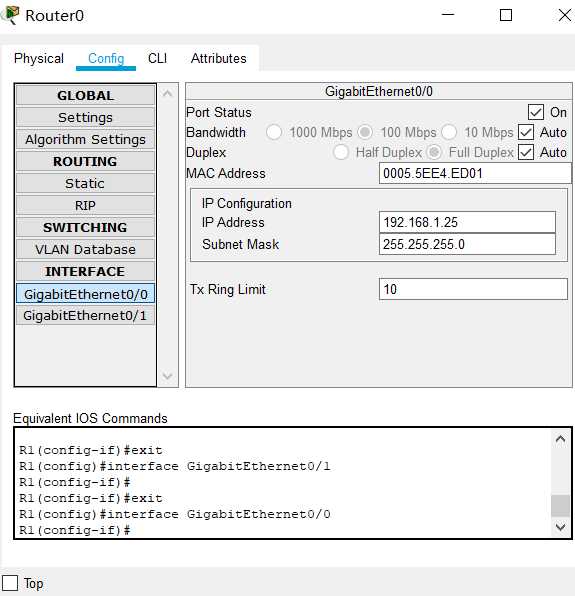

R0的接口G0/0：192.168.1.25，G0/1：192.168.2.24，RIP：192.168.1.0，192.168.2.0

3.3 测试网络连通性

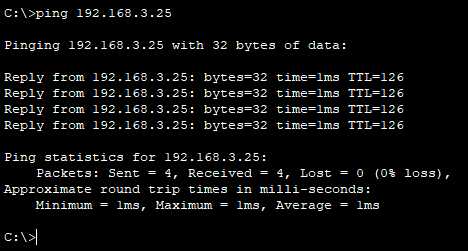

在PC0，PING PC1，

3.4 理解RIP路由表建立和更新

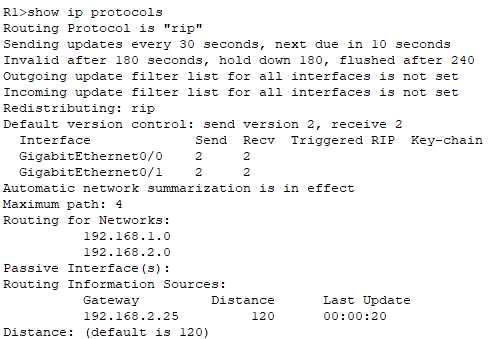

 查看路由过程的信息

该路由器采用RIP路由协议，每30秒发送一次路由更新，下一轮更新将在10秒之后，该更新在180秒之后无效，若240秒后未收到更新信息，则该路由条目将从路由表中删除。

发送版本为 version 2，接受版本为 version 2

Gateway ：向R1发送更新的邻居的下一跳IP地址

Distance：管理距离为120

Last Update：自上次收到该邻居的更新以来经过的秒数。

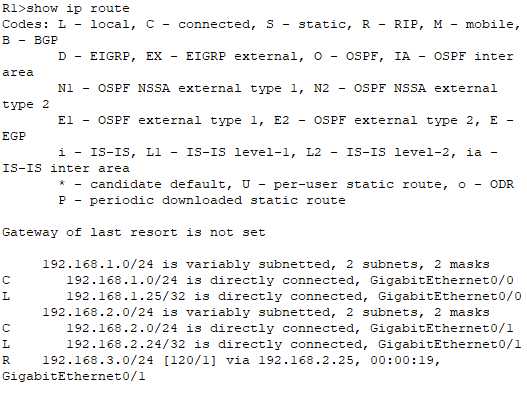

 查看路由表

C：表示直连路由 。

L：表示当前地址。

R：表示RIP路由。

[120/1]：表示管理距离为120，要到达该网络的度量为1。

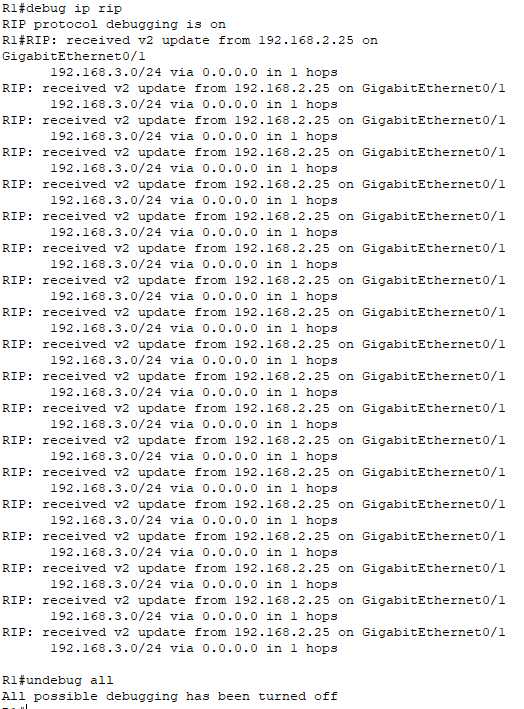

查看RIP发送和接收报文

4. 理解RIP消息传得慢

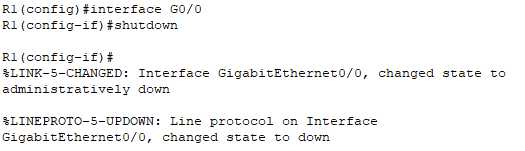

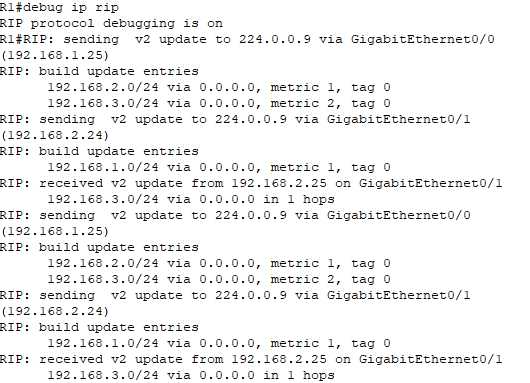

通过命令shutdown关闭R1接口G0/0/0。在R1查看RIP路由更新信息debug ip rip，并简要（不需要每一步都分析）分析R1的路由表是如何再次收敛的。

如果路由器R1到PC0的线路出了故障，R1无法到达PC0。于是R1把到PC0的距离改为16，但是要经过30秒后R1才能把更新信息发给R2，然而R已经表发给了R1，R1收到R2的更新报文后，误以为可以经过R2到达PC0，于是把自己到PC0的距离改成了3，同理，R2接着又更新自己的路由表，以为自己到P0的距离是4，直到R1和R2到PC0的距离都增大到16时，R1和R2才知道原来PC0是不可达的。
