1 业务内容
我们分析的业务是一个电子商务管理系统中的顾客购买商品的案例。
2 识别参与者和用例
参与者：Customer顾客，在顾客购买商品用例中只有一个参与者就是顾客，在这个业务过程中商品管理员并不参与。

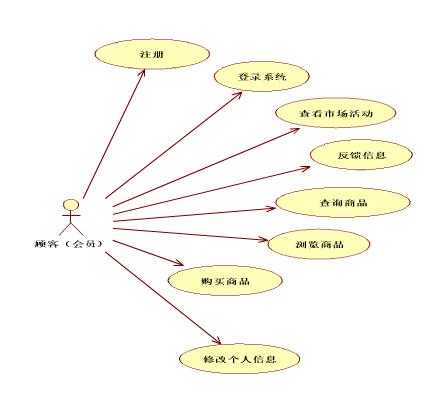

2.1 顾客Customer用例图：
顾客有很多业务活动，其中就包括了购买商品业务。
2.2 购买商品用例。

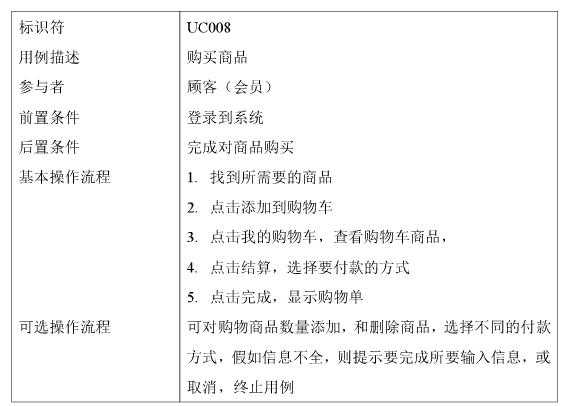

下表左侧是用例名称，右侧是系统设置，用过下表我们可以清晰的看到整个购买商品用例的所需条件，操作流程和可选操作流程。
3 顾客购买商品时序图

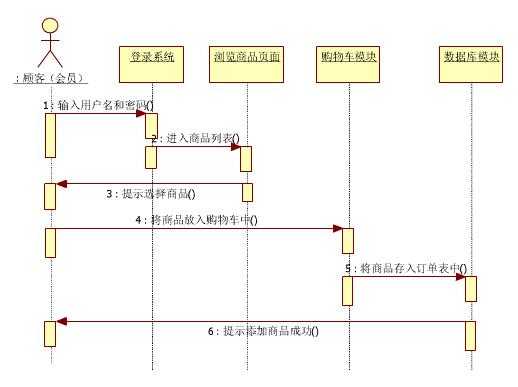

下面整个顾客购买商品操作时序图，可以看到，用户先要登录然后系统提示选择商品，用户查看商品列表，添加购物车将商品存入订单表后，然后系统提示添加成功。
4 顾客购买商品协作图
下图是购买商品协作图，显示了整个顾客购买商品过程中几个对象的相互协作关系，其中包含了顾客、数据库、登录系统、购物车、浏览商品。
以上就是整个顾客购买商品业务的全部分析。
