1 实验目的

• 感受RIP坏消息传得慢
• 理解RIP路由表的建立与更新

2 实验内容

使用Packet Tracer，正确配置网络参数，使用命令查看和分析RIP路由信息。

• 建立网络拓扑结构
• 配置参数
• 分析RIP路由信息

3. 实验报告

3.1 建立网络拓扑结构

网络拓扑图如下图所示：

3.2 配置参数

• 客户端pc0的IP地址为192.168.1.71，默认网关的地址是192.168.1.72
• 客户端pc1的IP地址为192.168.3.72，默认网关的地址是192.168.3.71

•















路由器Router0和Router1参数配置：

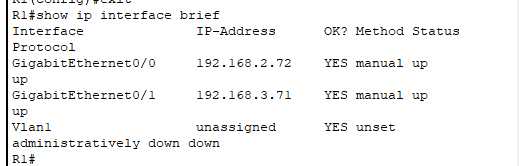

 配置完成结果如图三show ip interface brief内容后所示。

3.3 测试网络连通性

 网络能够成功连接。

3.4 理解RIP路由表建立和更新

• 查看路由过程的信息

•











• 分析：Routing protocol is "rip" ：路由协议是RIP， 说明已经配置RIP路由
•  Interface Send Recv Triggered RIP Key-chain

• GigabitEthernet0/0 2 2

• GigabitEthernet0/1 2 2

  ：以上说明发送和接收 RIP 更新的接口正确

• Routing for Networks:

  192.168.2.0

  192.168.3.0

  ：说明路由器通告的网络正确

• Routing Information Sources:

  Gateway Distance Last Update

  Distance: (default is 120)

  ：说明RIP 邻居有发送更新

• 查年路由表

•







RIP: received v2 update from 192.168.2.71 on GigabitEthernet0/1

192.168.3.0/24 via 0.0.0.0 in 1 hops               从G0/1接口收到了R1路由器的定时更新包，通过192.168.3.0这一网段，经过1跳。

4. 理解RIP消息传得慢

  R1:到PC0的距离是16(表示无法到达)，但R2在收到R1的更新报文之前，还发送原来的报文，因为这时R2并不知道R1出了故障。R1收到R2的更新报文之后，误认为可经过R2到达PC0，于是更新自己的路由表，然后将此更新信息发送给R2。R2此后又更新自己的路由表，这样不断更新下去，直到R1和R2到PC0的距离都增大到16时，R1和R2才知道PC0是不可达的。
