wstngfw中使用虚拟IP映射内网IP

时间:2019-11-04 12:21:12      阅读:82      评论:0      收藏:0      [点我收藏+]

wstngfw中使用虚拟IP映射内网IP



--------------------------------
Server01:
	IP: 192.168.195.73/24
	GW: 192.168.195.185
--------------------------------
Client01
	IP: 172.16.99.178/24
	GW: 172.16.99.1
--------------------------------
WAN Interface:
	IP: 172.16.99.185/24
	GW: 172.16.99.1

LAN Interface:
	IP: 192.168.195.185/24
	GW: none

VIPS:
	VIP-Server01: 172.16.99.191/32

FW-Rule:
	DestIP: 192.168.195.73/32 --- IPv4 Any Allow
--------------------------------
Setp01. 添加一个虚拟IP : VIP-Server01 ( 172.16.99.191/32 )
Setp02. 添加 一条 NAT 1:1 映射 :172.16.99.191/32 <---> 192.168.195.73/32
Setp03. 添加一条放行的防火墙规则: DestIP: 192.168.195.73/32 --- IPv4 Any Allow
Setp04. 使用客户端Client01(172.16.99.178)访问VIP(172.16.99.191)的服务,验证效果。
--------------------------------



具体配置步骤如下:

--------------------------------------------

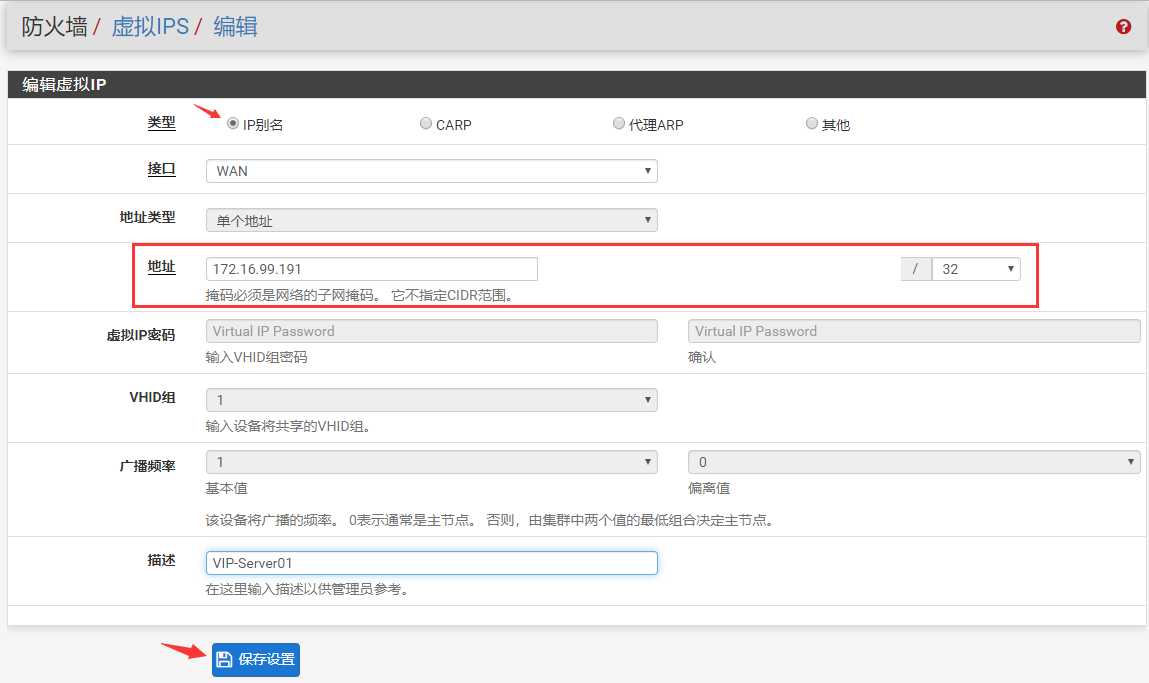

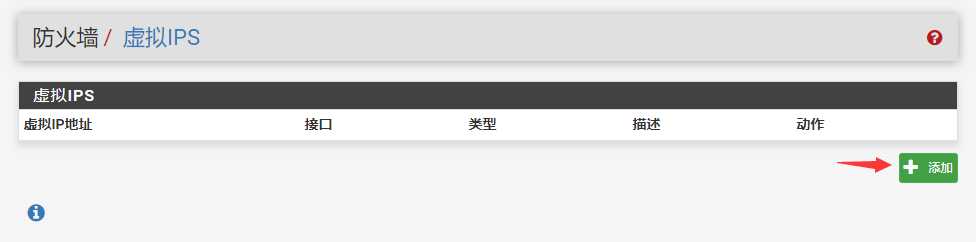

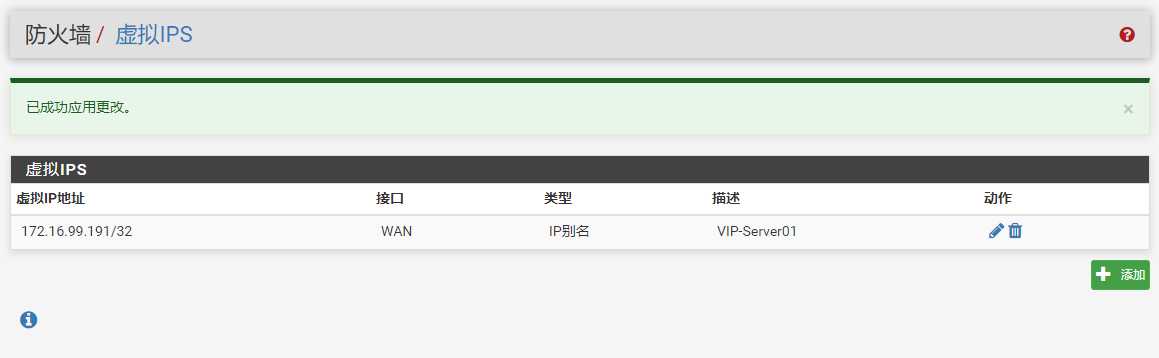

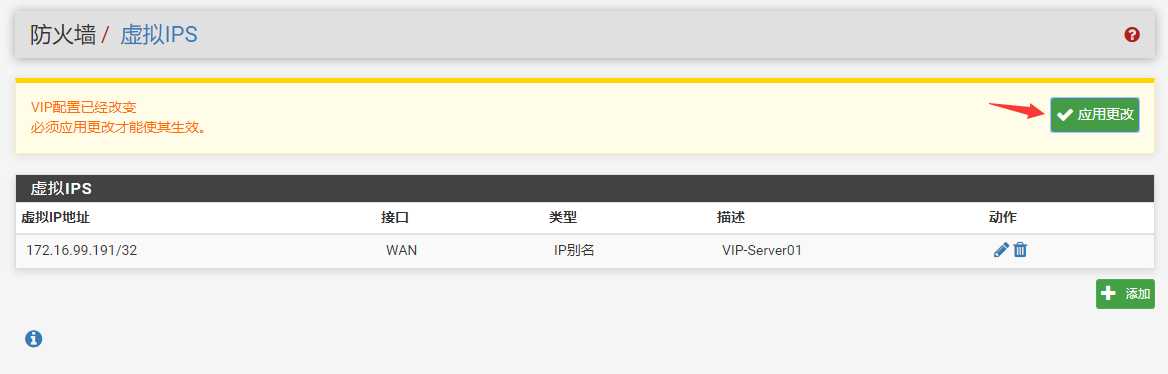

1. 添加一个虚拟IP : VIP-Server01 ( 172.16.99.191/32 )

技术分享图片



技术分享图片



技术分享图片



技术分享图片

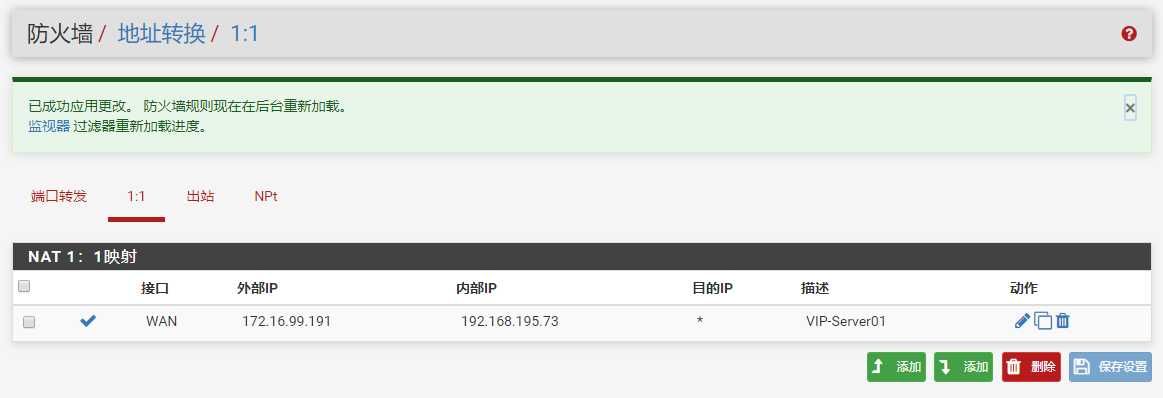

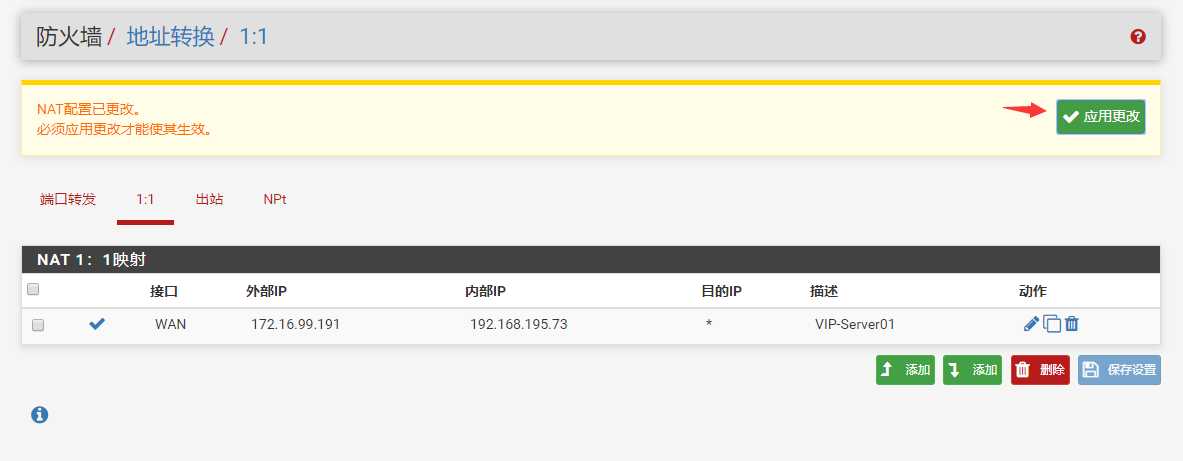

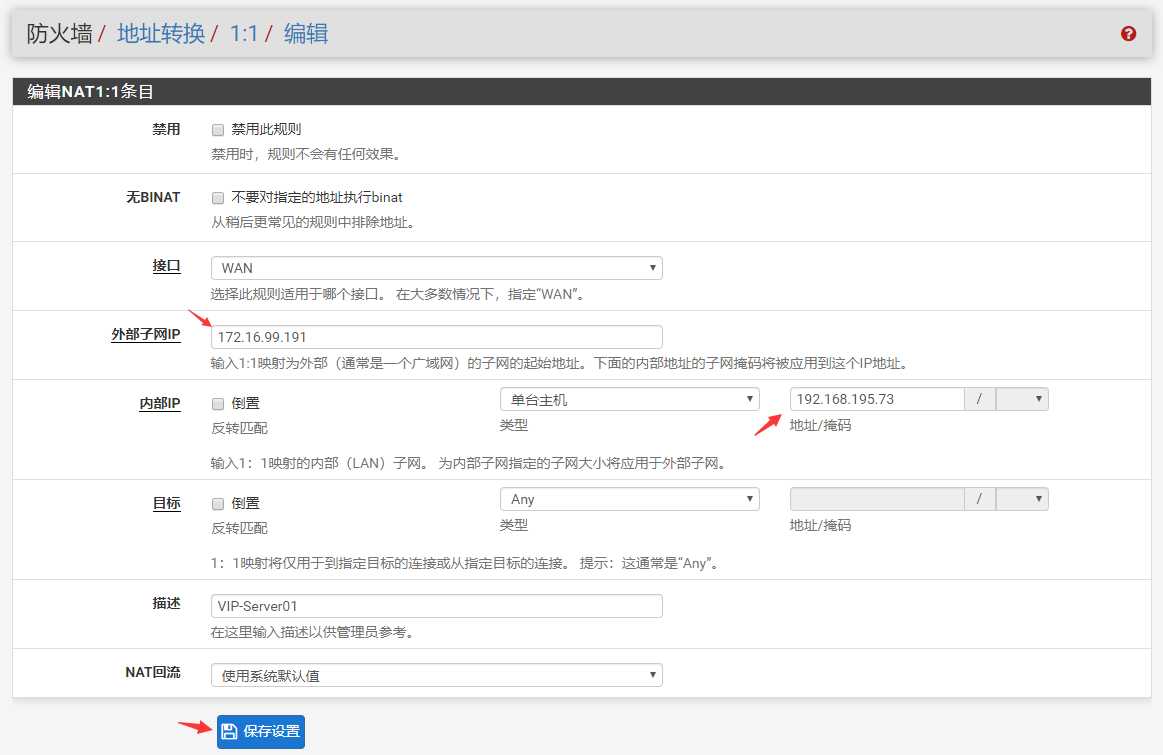

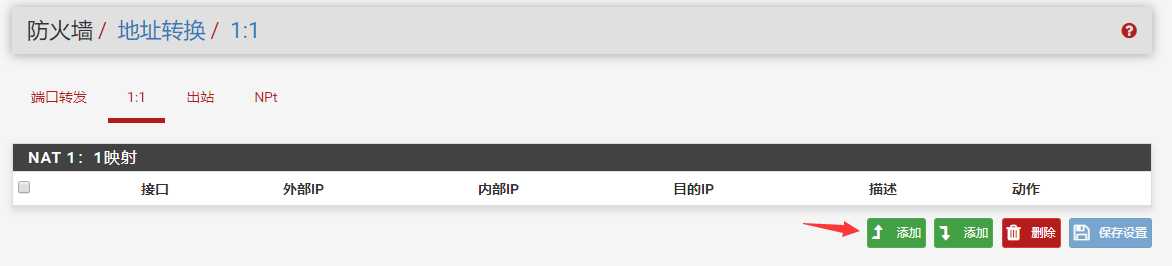

2. 添加 一条 NAT 1:1 映射 :172.16.99.191/32 <---> 192.168.195.73/32

技术分享图片



技术分享图片



技术分享图片



技术分享图片

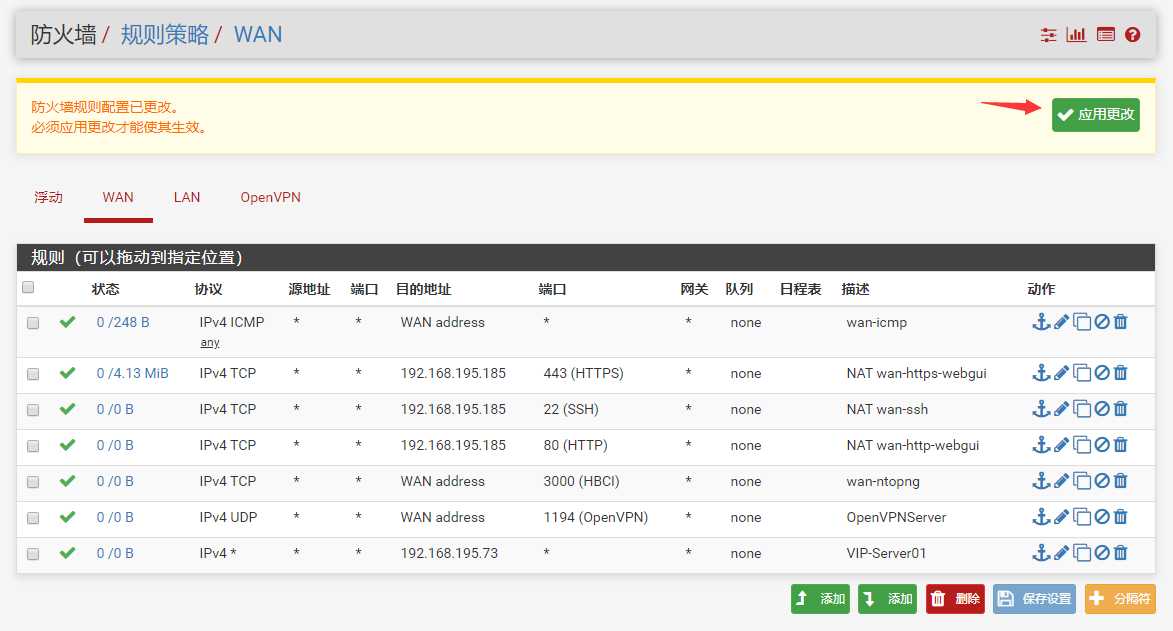

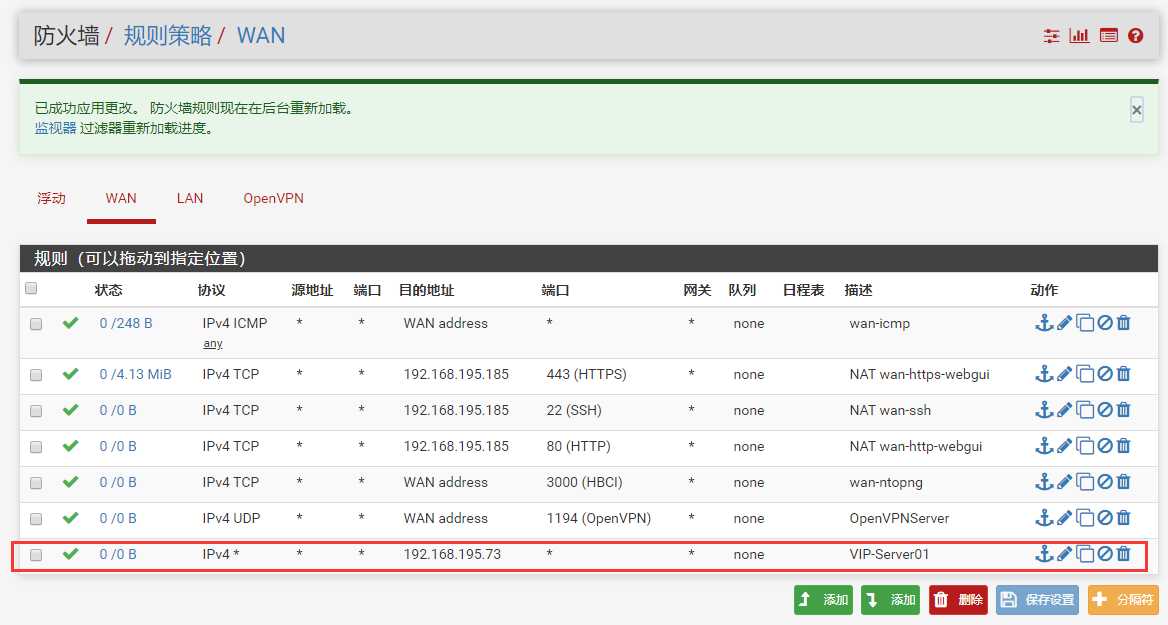

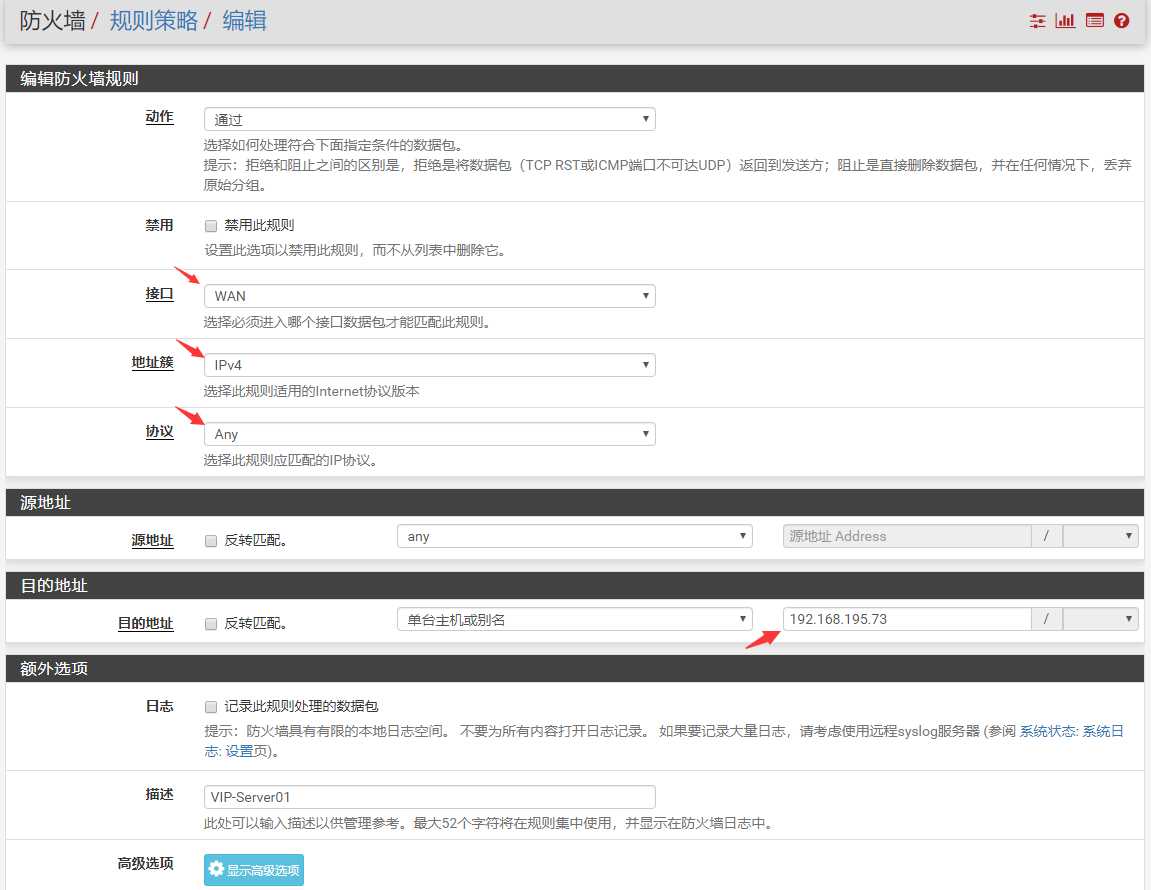

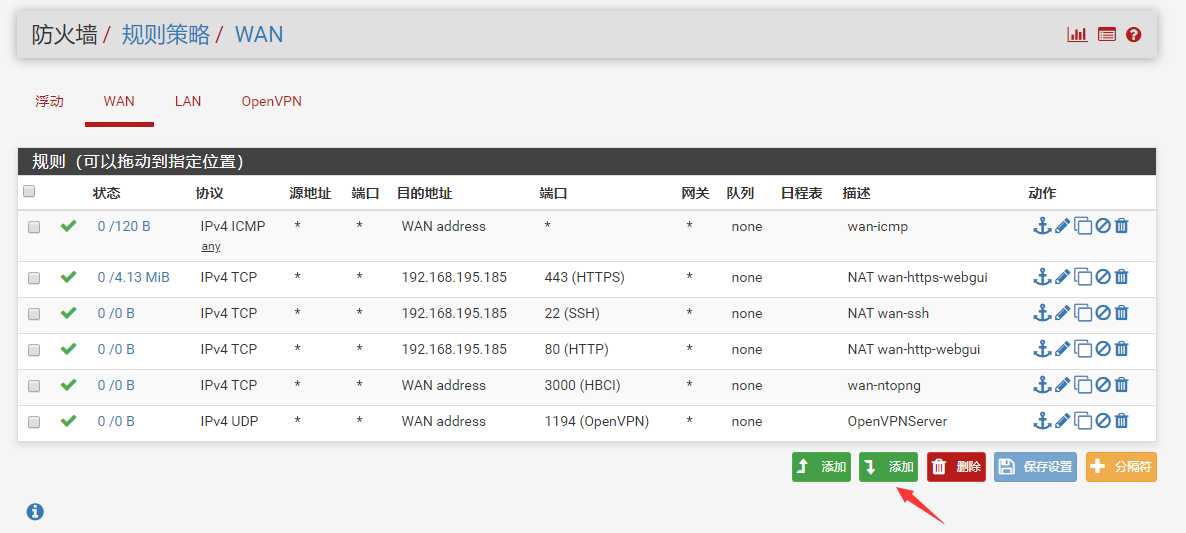

3. 添加一条放行的防火墙规则: 192.168.195.73/32 IPv4 Any

技术分享图片



技术分享图片



技术分享图片



技术分享图片

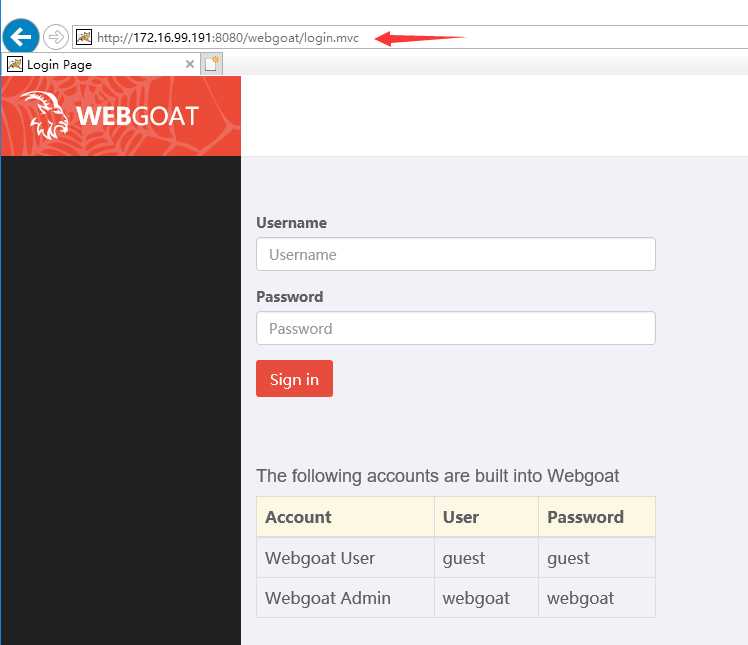

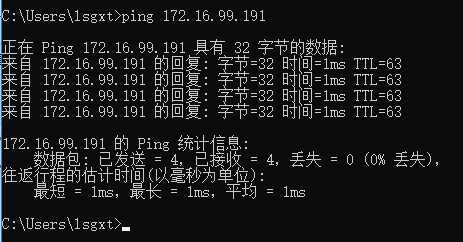

4. 使用客户端Client01(172.16.99.178)访问VIP(172.16.99.191)的服务,验证效果。

技术分享图片



技术分享图片





==================== End
