抓包分析

一、网络配置和设置部分

1.1网络地址规划表

1.2网络地址配置步骤

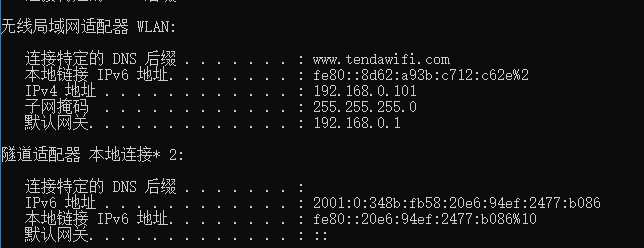

window+R打开“运行”，输入“cmd”，按回车，输入“ipconfig”,记录下相关地址。

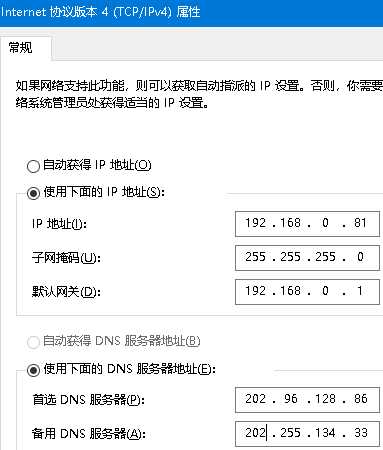

windows设置----网络和interest- WALN属性----interest协议版本（TCP/IPV4）属性，将IP地址后三位改为081（学号后三位），改好相应地址并保存。

1.3连通性测试

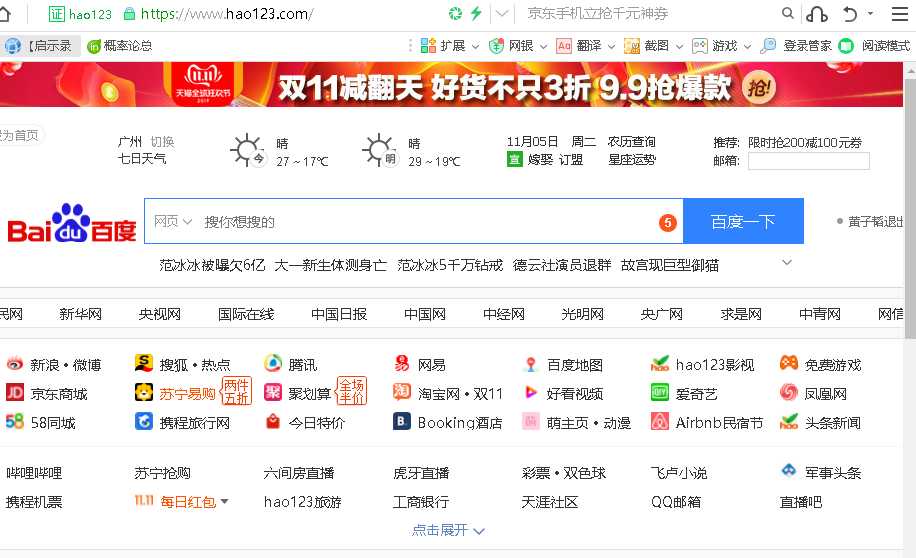

输入www.hao123.com，网页正常打开，连通性测试通过

二、应用层

2.1Http报文的请求和回复

                          图一

         图二

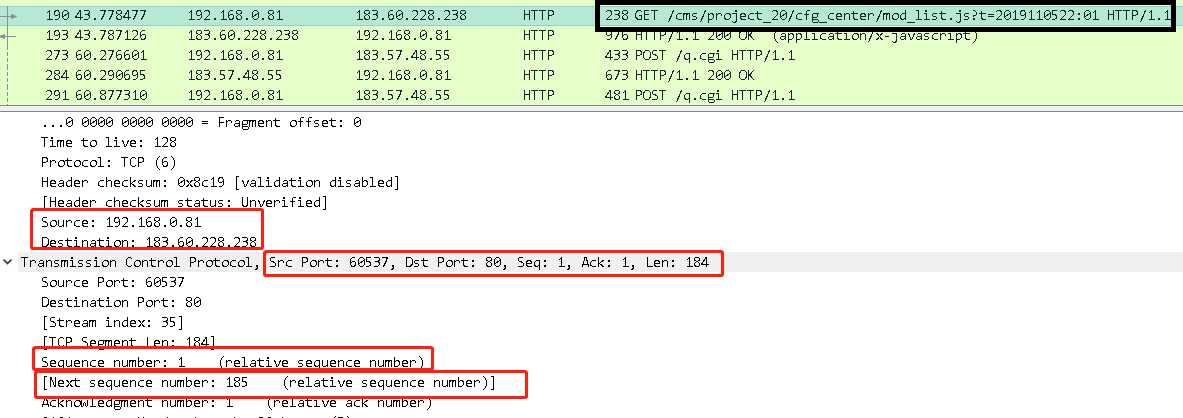

图一GET代表HTTP报文请求获取目的地址网站的资源

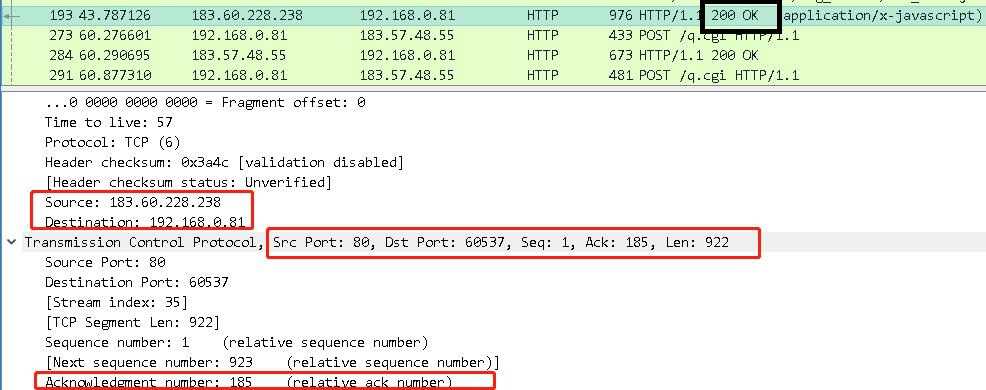

图二200OK代表报文请求通过，报文获取资源通过

Source和destination分别为源地址和目的地址

图一的ack+len=图二的ack，代表本地主机发送的报文请求所有字节都完整收到了。

2.2直播抓包

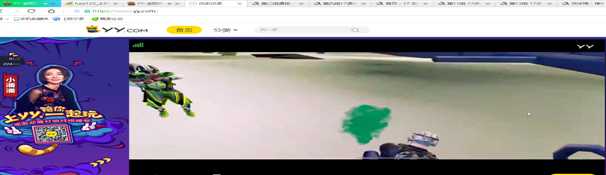

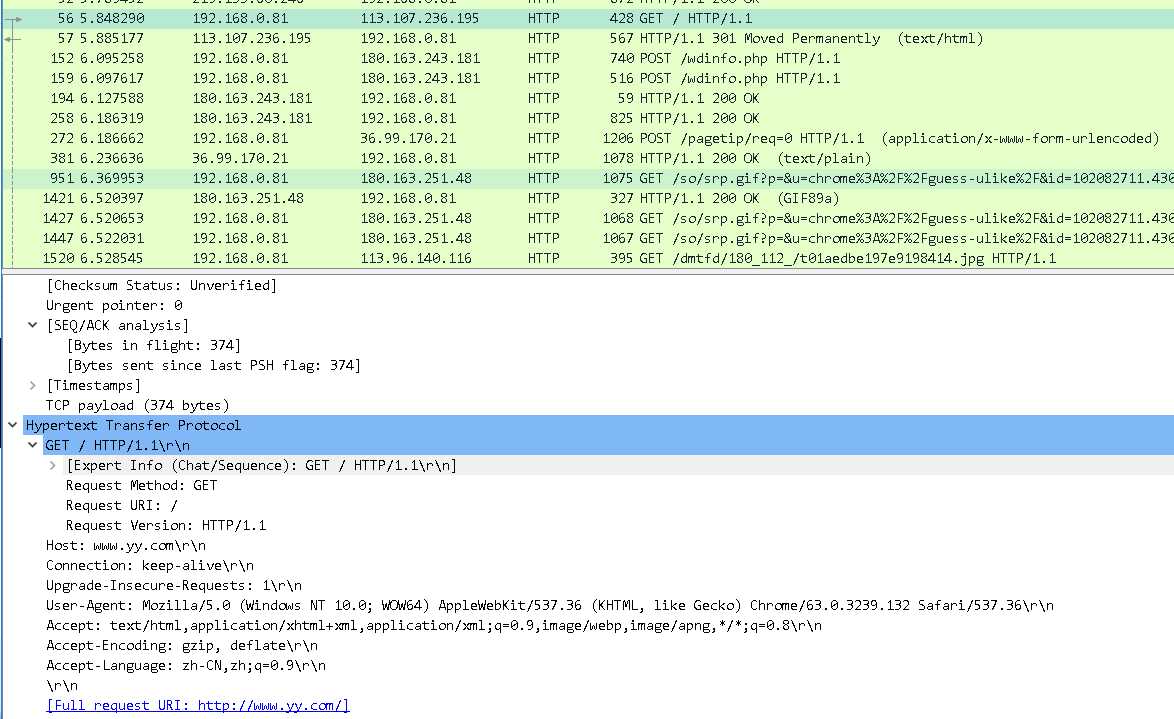

双击“FULL request URI：http：//www.yy.com”，系统浏览器自动打开YY直播。

三、传输层

3.1TCP建立连接

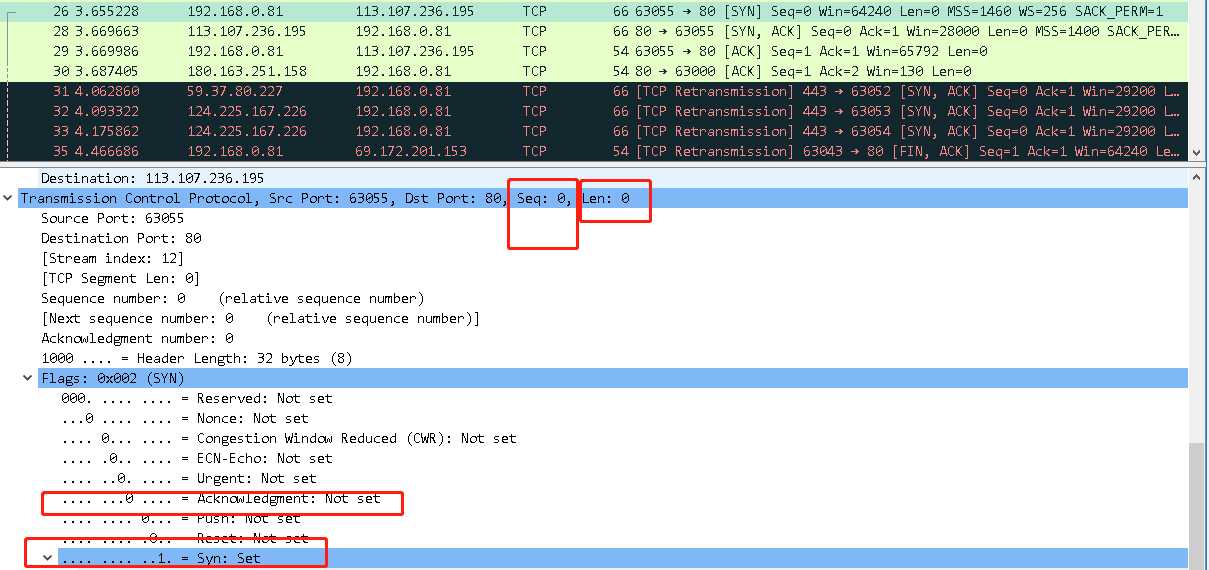

第一次连接

本地主机将标志位SYN（同步序列编号）命名为1，随机产生一个值seq=x(此处为0)，将其发送给服务器，本地主机进入 请求连接，等待服务器回复 的状态，等待服务器确认。

标志位只有同步位，此过程是请求（SYN）

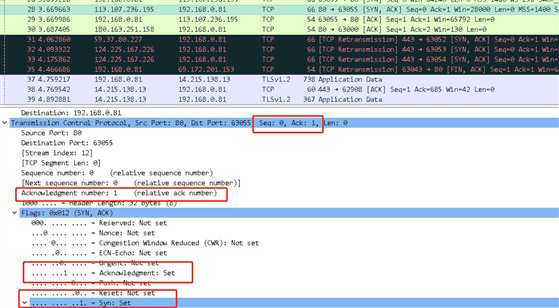

第二次连接

服务器收到数据包后由标志位SYN=1，表明知道本地主机请求建立连接

服务器SYN（发起一个新连接）=1（同步序号，发起连接）

ACK（确认值）=1

Ack number（确认序号）=0+1，随机产生一个值seq=K（此处为0），并将该数据包发送给本地主机以确认连接请求，服务器进入 同步收到 状态。

标志位有确认位和同步位，此过程做应答（ACK+SYN）

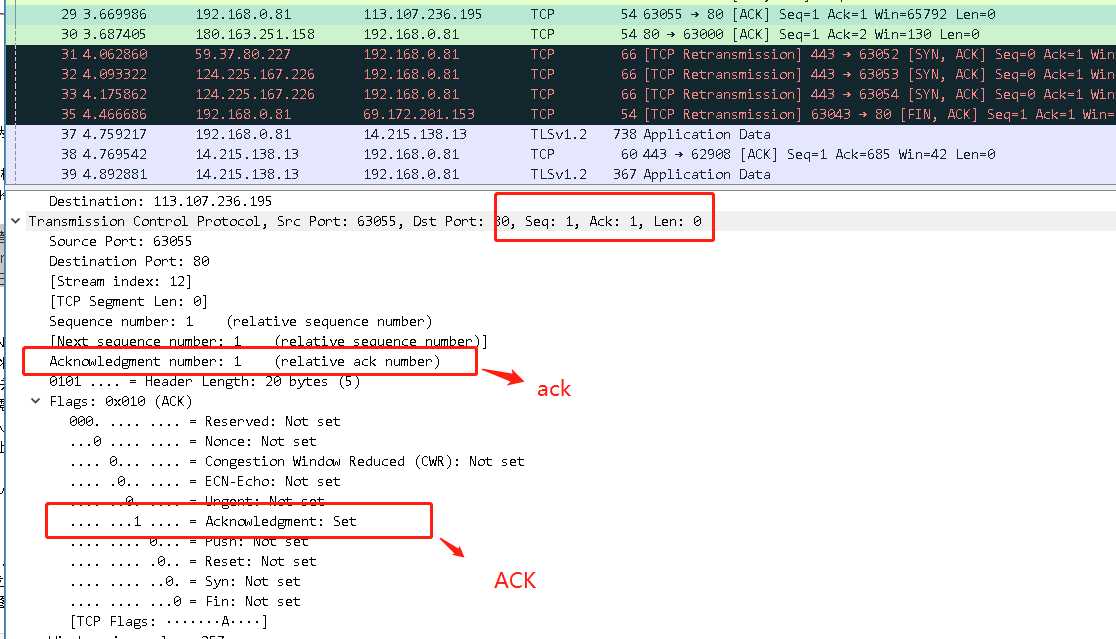

第三次连接

主机收到确认后，检查ack是否为x+1，ACK是否为1，如果正确则将标志位ACK置为1，ack=K+1，并将ack、ACK发送给服务器，服务器检查ack是否为K+1，ACK是否为1，如果正确则连接建立成功。主机可以和服务器开始通信了

3.2TCP释放连接

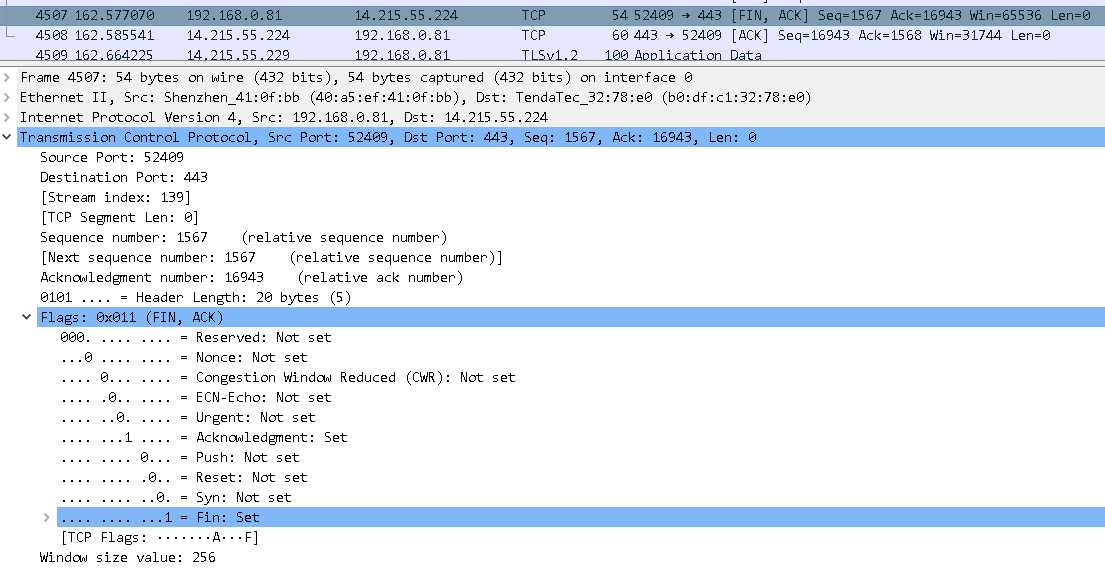

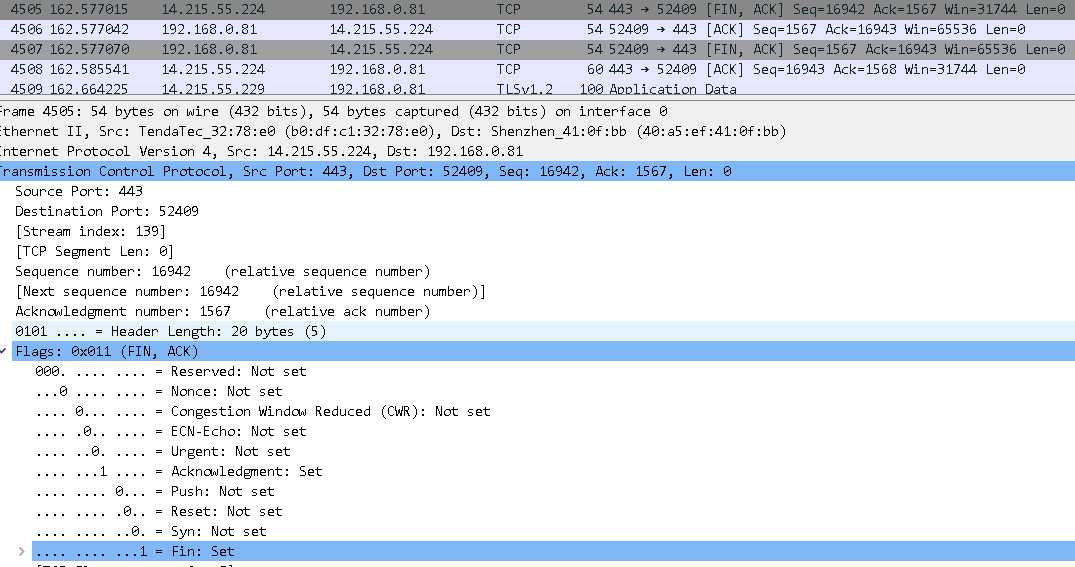

第一次释放

A向B发出连接释放报文段 （FIN=1 seq=16942），并停止再发送数据，等待B确认

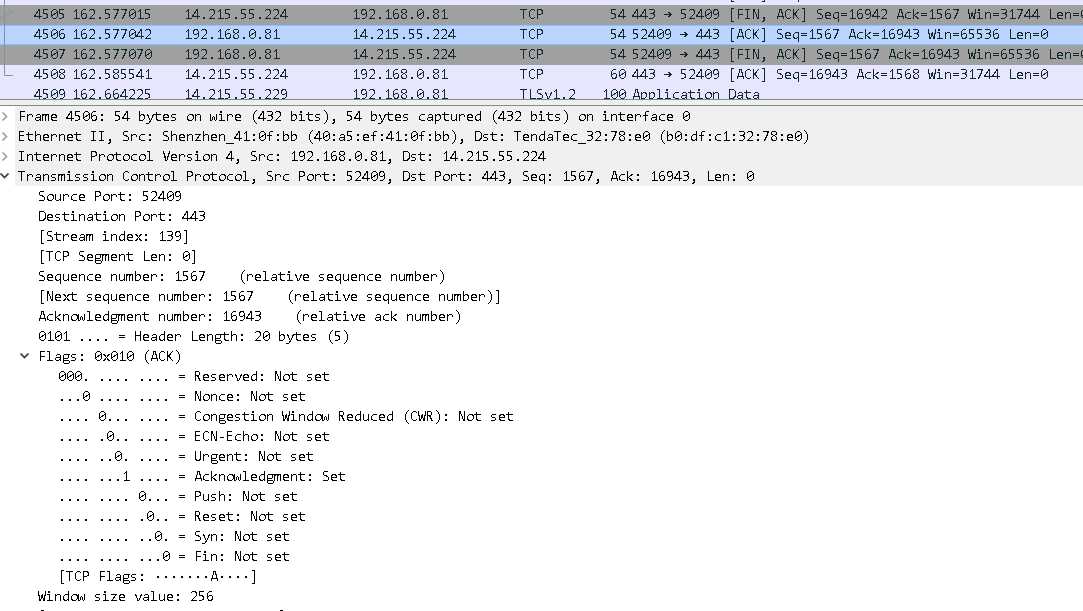

第二次释放

B收到连接释放报文段立即发出确认报文段（ACK=1 确认号ack=16942+1 序号seq=1567）

B进入 关闭等待 状态，此时的TCP处于半关闭状态，A到B的连接释放

A收到B的确认后，进入 终止等待2状态，等待B发出连接释放报文段

第三次释放

 如果B没有要向A发出的数据了，B就发出连接释放报文段（FIN=1 ACK=1 确认号ack=16942+1 序号=1567），进入 最后确认 状态，等待A确认

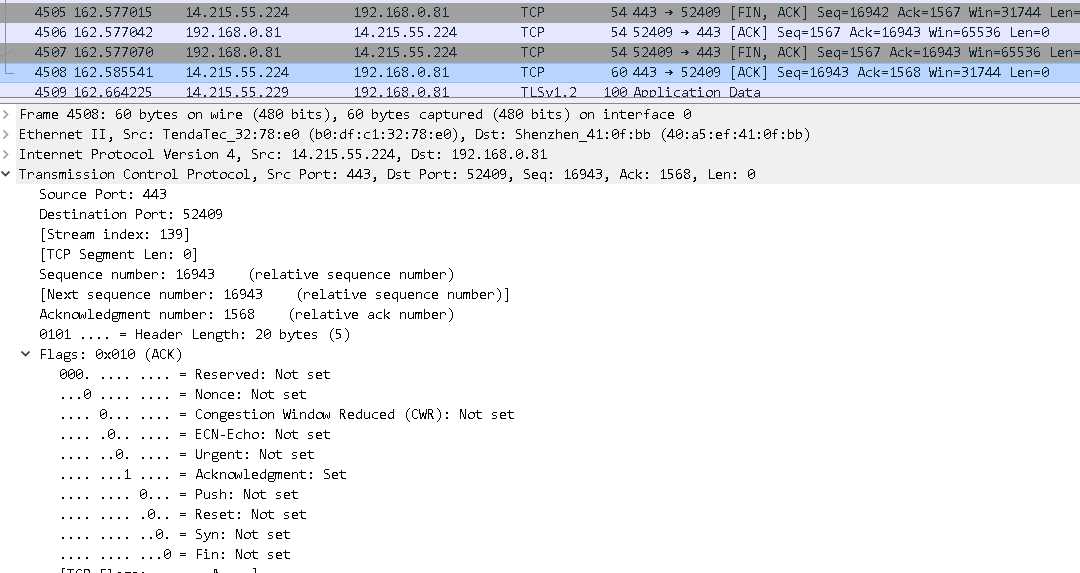

第四次释放

A收到B连接释放报文段，对B发出确认报文段 （ACK=1 seq=16942+1 ack=1567+1），B收到A的（ACK=1 seq=16942+1 ack=1567+1）后马上进入关闭状态，而A需要等待2MSL时间才进入关闭状态

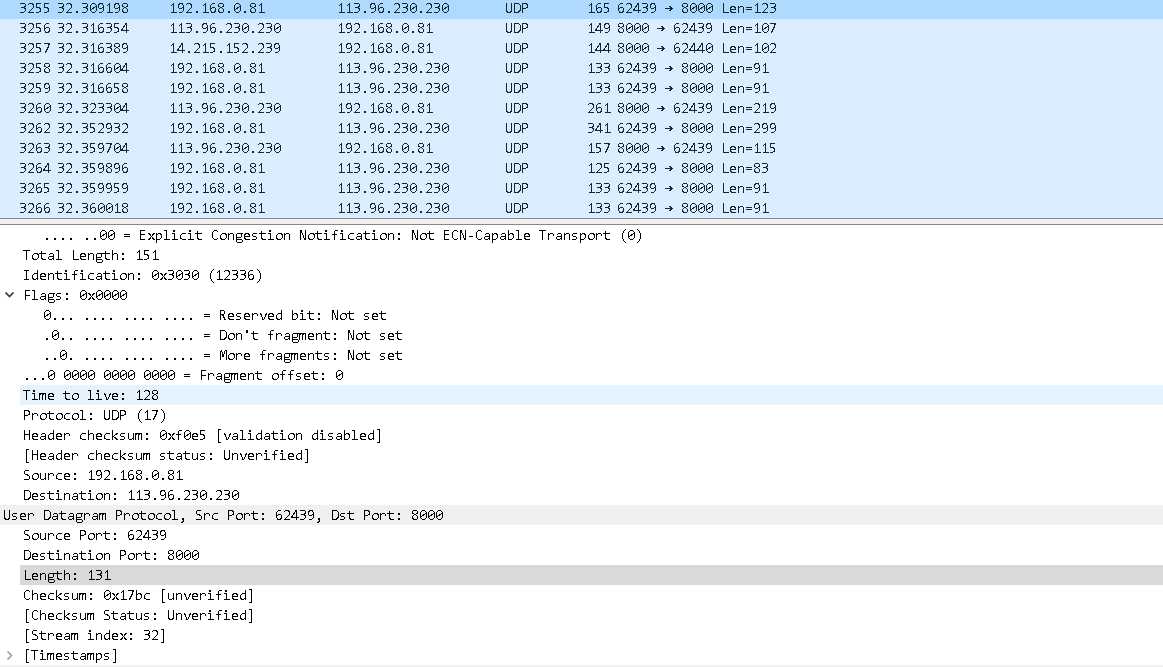

3.3 UDP协议

原端口62439字节，目的端口8000字节，长度131字节

四、网络层

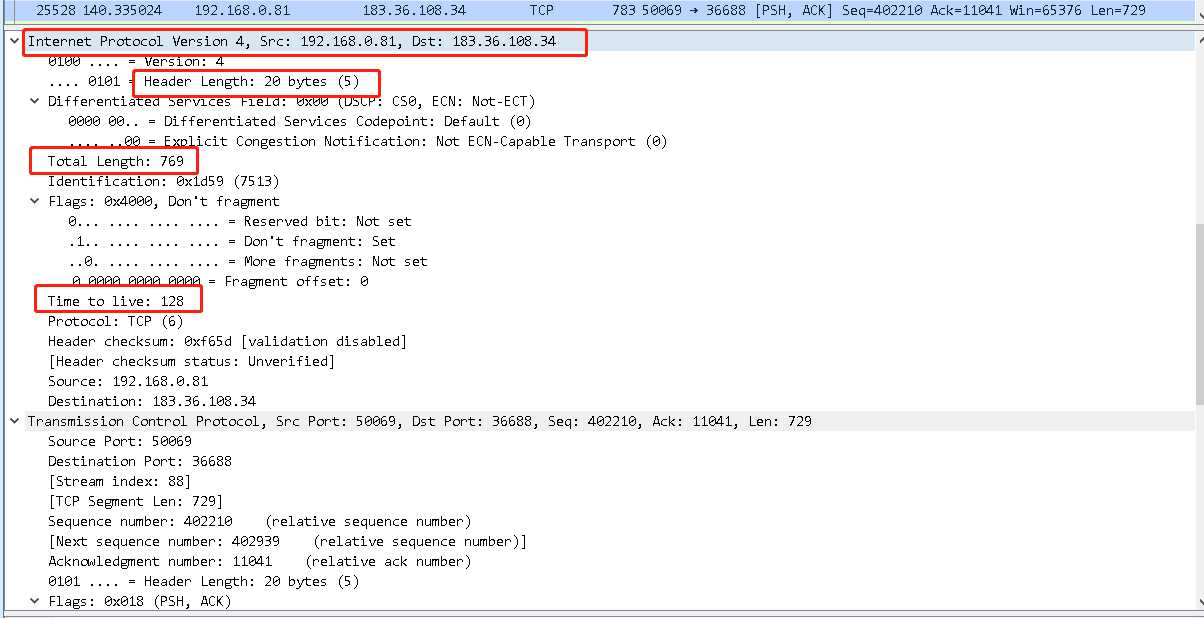

4.1 IP报文

IPV4版本，源地址192.168.0.81，目的地址183.36.108.34，IP报文段总长度769，存活时间为128

4.2 ARP协议

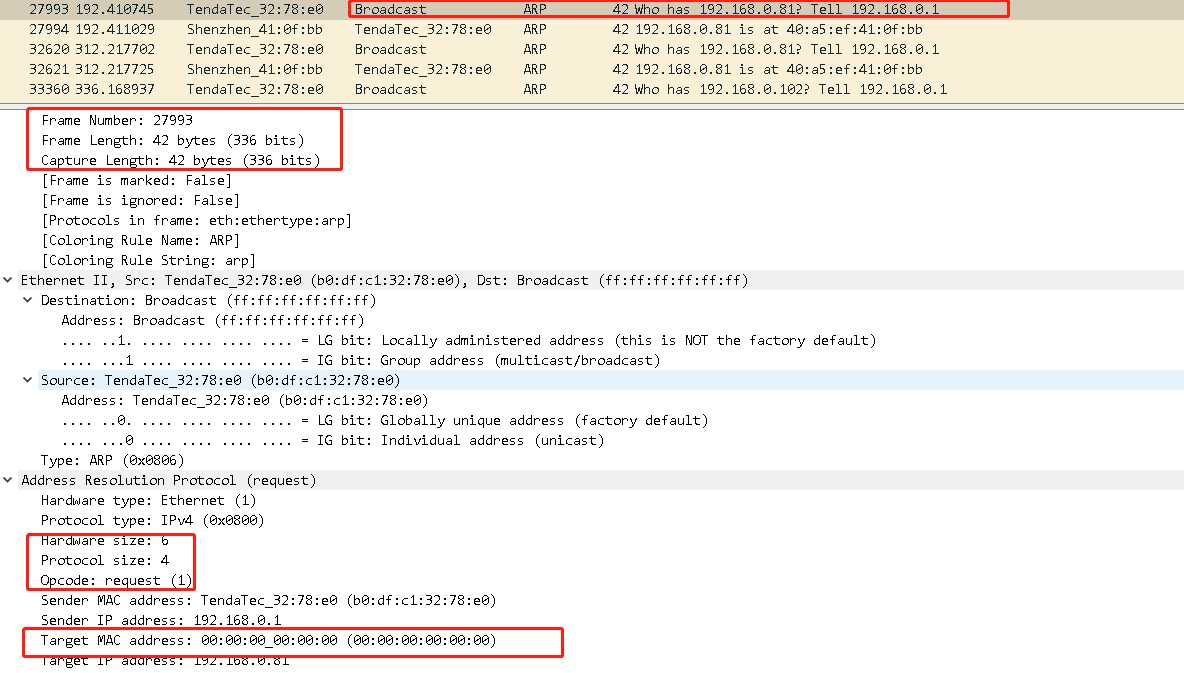

 广播请求

Who has 192.168.0.81 tell 192.168.0.1，意思是“谁知道192.168.0.81的MAC地址？请告诉192.168.0.1”

Hardware size是硬件地址长度 protocol size是协议地址长度 opcode是操作类型，为1的时候表示报文为ARP请求类型。

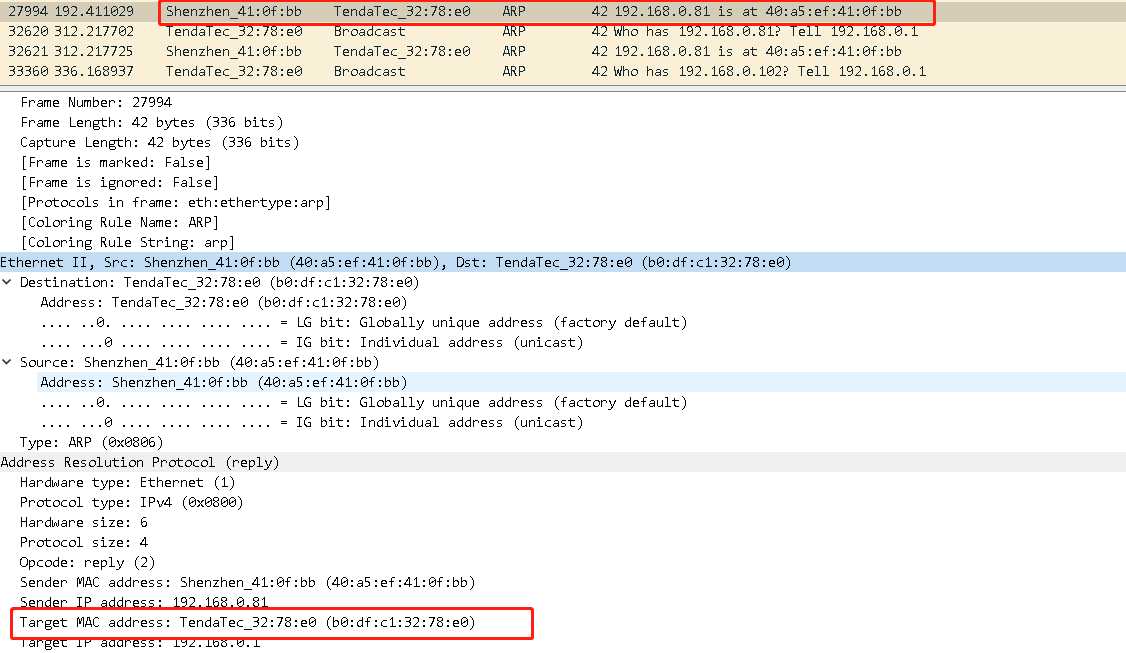

单播应答

192.168.0.81 is at40：a5：ef：41：0f:bb 意思是“192.168.0.81的MAC地址是40：a5:ef:41:0f:bb”

报文类型为ARP应答

五、数据链路层

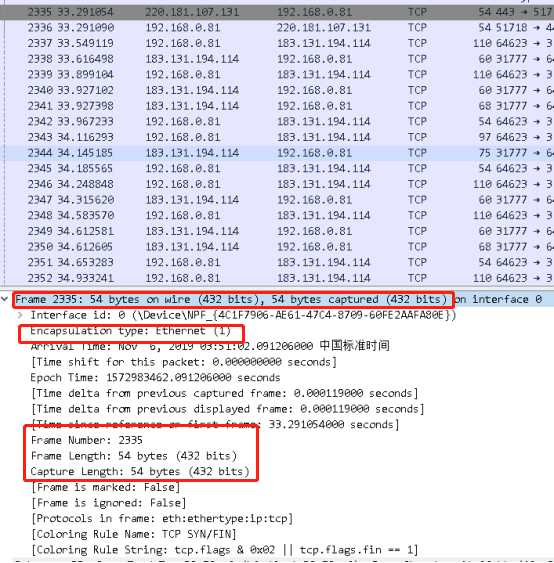

5.1 MAC帧格式

Frame 2325：第2325号帧

Encapsulation tyoe：封装类型：以太网

Capture Length：捕获长度

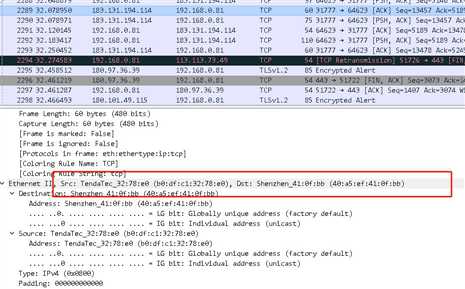

5.2 MAC地址分析

源MAC地址：b0:df:c1:32:78:e0

目的MAC地址：40:a5:ef:41:0f:bb

Type:IVP4(0X0800) :16进制的IPV4版本

六、总结

对wireshark的基本使用、基本网络配置、TCP释放和链接的过程、UDP协议、IP报文和ARP协议、数据链路层，OSI七层模型原理、网络是如何进行通信的等有了更深刻的理解。

遇到的问题和解决方法：抓包过程TCP释放的过程一时半会搞不清楚，抓了很久也没抓出来，后面通过网上查询相关内容，对TCP释放过程有了基本的了解。
