NVLink

NVLink主要加速CPU和NVIDIA GPU之间的互联速度，需要CPU的支持，例如IBM的Power的某些CPU支持，intel的CPU不支持；
也用于加速NVIDIA GPU和NVIDIA GPU之间的互联速度；

是一种点对点结构的串行通信协议；

版本	速度	Lans Per Link	单向速度 Per Link	Link数	In Speed	Out Speed
2014年 NVLink 1.0	20GT/s	8+8 In + Out	8bit*20GT/s=20GB/s	4 Links	80GB/s	80GB/s
2018年 NVLink 2.0	25GT/s	8+8 In + Out	8bit*25GT/s=25GB/s	6 Links	150GB/s	150GB/s

PCIe Gen3 X16的速度是16bit*8GT/s=16GB/s

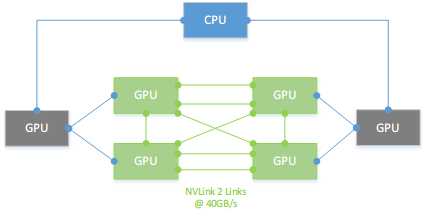

eg1: GPU与GPU通过NVLink1.0互联

eg2: GPU与GPU通过NVLink1.0互联

技术分享图片

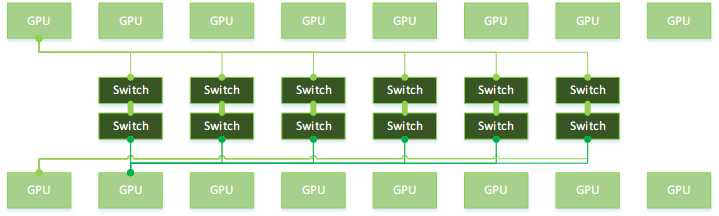

NVSwitch是的1个Server支持16个GPU

8对GPU之间的带宽都是300GB/s，那么合计的带宽就是300GB/s*8=2.4TB/s

一个NVLink是6个Link，8个NVLink就是48Link，单向速度也可以这样计算48Link*25GB/s=1.2TB/s

Switch存在的作用是避免GPU和GPU之间的通信会存在多跳；
