配置简单的单臂路由实现网络通信

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

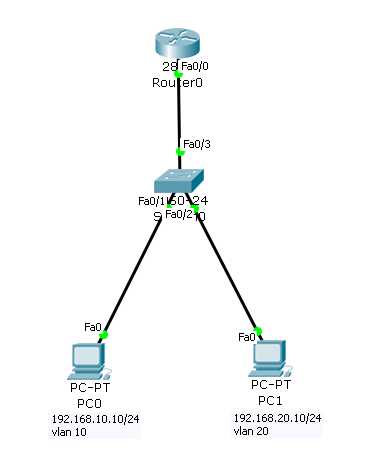

环境准备：思科模拟器

PC1：192.168.10.10

? 255.255.255.0

? 192.168.10.1

? vlan10

PC2：192.168.20.10

? 255.255.255.0

? 192.168.20.1

? vlan20

交换机配置

# 进入vlan模式，创建vlan
Switch#vlan database
Switch(vlan)#vlan 10
Switch(vlan)#vlan 20

# 进入接口，将vlan划分到接口中
Switch(config)#interface fastEthernet0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10

Switch(config)#interface fastEthernet0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20

# 将与路由器连接的端口设置为trunk模式
Switch(config)#interface fastEthernet0/3
Switch(config-if)#switchport mode trunk

路由器配置

# 开启与交换机连接的端口
Router(config)#interface fastEthernet 0/0
Router(config-if)#no shutdown

# 配置子接口的ip地址
Router(config)#interface fastEthernet 0/0.1
# 进入接口配置ip地址你会发现配置失败，是因为需要设置IEEE 802.1Q标准 协议后面的数字和vlan一致
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.10.1 255.255.255.0

Router(config)#interface fastEthernet 0/0.2
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.20.1 255.255.255.0

配置完成，我们试着ping一下，已经通信了
